Описание

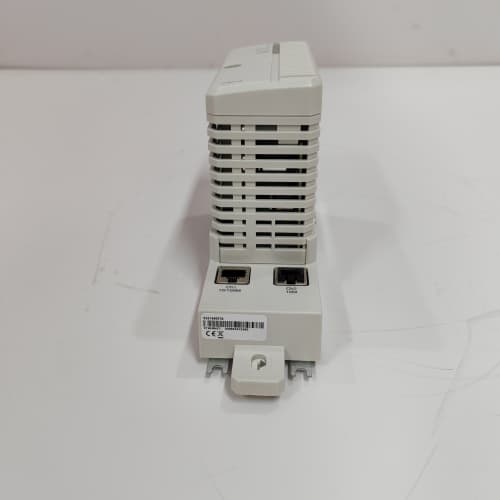

Как мы проверяем ABB CI871AK01 перед отгрузкой
Для коммуникационных модулей процедура проверки — это не просто «подал питание, заморгал светодиод». Тут важна связность и версии.
- Идентификация ревизии и прошивки: Смотрим на наклейку. Модель CI871AK01 должна иметь четкую маркировку и код заказа 3BSE092693R1. Открываем бокс, подключаем к программатору, считываем версию загрузчика. Если прошивка древняя (ниже 1.2), предупреждаем покупателя — с новыми версиями Control Builder могут быть проблемы.
- Проверка физического интерфейса RS-485: Модуль имеет два разъема Profibus (RJ-45 или клеммник в зависимости от исполнения терминала). Проверяем целостность гальванической развязки: сопротивление между корпусом и контактами разъема должно быть бесконечность. Закорачивать шину на землю нельзя — это смерть для всех ведомых.
- Тест в связке с CPU: Ставим CI871AK01 в шасси AC800M (например, с процессором PM865). Загружаем тестовый проект, где модуль сконфигурирован как ведущий. Проверяем, что он видится в дереве устройств и принимает конфигурацию.
- Эмуляция сети Profibus: Подключаем к модулю наш тестовый стенд — пару ведомых Siemens ET200 и имитатор нагрузки. Запускаем циклический обмен. Смотрим на LED: зеленый RUN должен гореть ровно, BF (Bus Fault) — погаснуть. Проверяем, что данные от ведомых приходят в контроллер.
- Стресс-тест скорости: Гоняем шину на максимальной скорости 12 Мбит/с с минимальным временем сканирования. Если модуль теряет связь или перезагружается — брак, отбраковываем.
- Упаковка: Антистат, блистер, коробка. Модуль чувствителен к статике, особенно входы Profibus. Никакой «пупырки» без антистата.
Технические подводные камни ABB CI871AK01
С этим модулем я видел достаточно глупых ошибок, которые стоили денег и нервов.
- Терминатор и скорость: Самая частая проблема — забывают про терминаторы на концах линии Profibus. Если шина длинная (больше 100 м) и нет терминатора, CI871AK01 может видеть ведомые, но пакеты будут битыми. Симптом: модуль в RUN, но данные скачут, иногда теряются. Решение: правильный терминатор 220 Ом и экран, заземленный с одной стороны.
- Адресация ведомых (GSD-файлы): Для работы с CI871AK01 нужны правильные GSD-файлы на каждое ведомое устройство. Если взять GSD от старой ревизии привода, обмен может установиться, но диагностика DP-V1 работать не будет. Всегда качайте свежие GSD с сайта производителя ведомого.
- Питание модуля: CI871AK01 питается от шины +5 В и +24 В. +5 В идет от блока питания через бэкплейн, а +24 В часто берут от внешнего источника. Если внешнего +24 В нет, модуль включится, но гальваническая развязка драйвера Profibus работать не будет. Придется городить внешний блок.
- Конфликт с другими модулями: В старых шасси AC800M (серии TP830) бывает, что CI871AK01 конфликтует по прерываниям с модулями ввода-вывода. Лечится перестановкой модуля в другой слот или обновлением прошивки самого шасси (если такое вообще возможно).
- Ревизия для монтажа на переднюю панель: Убедитесь, что у вас есть правильный терминальный разъем (TU). CI871AK01 ставится в слоты, где есть доступ к задней панели для подключения Profibus. Если слот закрыт или разъем не подходит по типу (RJ-45 вместо винтовых клемм), придется докупать переходник.
Ключевые технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ABB CI871AK01 3BSE092693R1 |
| Тип | Коммуникационный модуль (Master) Profibus DP |
| Интерфейс с контроллером | Внутренняя шина AC800M (S800 I/O) |
| Протокол | Profibus DP-V0 / DP-V1 (Master Class 1 и 2) |
| Скорость передачи | 9.6 кбит/с … 12 Мбит/с (автоопределение) |
| Количество ведомых | До 125 (зависит от конфигурации и длины данных) |
| Область данных | До 244 байт на ведомого (ввод/вывод) |
| Разъемы Profibus | 2 x RJ-45 (или клеммник, зависит от TU) |
| Гальваническая развязка | 500 В AC (между Profibus и внутренней шиной) |
| Потребляемый ток | +5 В: ~300 мА; +24 В (внешн): ~100 мА |
| Индикация | LED: RUN, ERROR, BF (Bus Fault), активность каналов |
| Диагностика | Через Control Builder, ациклическая DP-V1 |
| Конфигурирование | ABB Control Builder M / Automation Builder |
| Рабочая температура | 0…+55 °C |
| Монтаж | В шасси (клеммный блок) системы S800 I/O |
| Поддержка | GSD-файлы для конфигураторов сторонних Master |
Ключевые преимущества и прагматичные выводы
- DP-V1 диагностика без останова: Модуль позволяет читать расширенную диагностику ведомых (например, параметры привода) прямо во время работы. Это экономит часы на поиск неисправностей, не останавливая процесс.
- Интеграция с Control Builder: Настройка CI871AK01 делается в родной среде ABB. Не надо лезть в сторонние конфигураторы Profibus — все параметры задаются в дереве проекта.
- Совместимость сверху вниз: Работает со старыми ведомыми DP-V0 и новыми DP-V1. Можно миксовать оборудование 20-летней давности с современными приводами на одной шине.
- Минус — цена лицензий: Для использования DP-V1 возможны ограничения в зависимости от лицензии Control Builder. Убедитесь, что ваша версия ПО поддерживает этот модуль в полном объеме.
- Не подходит для: Работы в качестве ведомого (Slave). Это чистый ведущий. Если нужно, чтобы AC800M был ведомым на Profibus, нужен другой модуль (например, CI854).
FAQ: Реальные вопросы покупателей
В: Мой проект в Automation Builder. Подойдет ли CI871AK01 для работы с ним?
О: Да, CI871AK01 полностью поддерживается в Automation Builder (версии 2.x и выше). При создании проекта выбирайте контроллер AC800M и добавляйте модуль в конфигурацию шины. Нужно будет указать файлы GSD для ведомых устройств.
В: Чем отличается CI871AK01 от старого CI871?
О: Главное отличие — поддержка Profibus DP-V1. У CI871 был только V0. Также 3BSE092693R1 (AK01) имеет обновленную элементную базу и стабильнее работает на скоростях 12 Мбит/с. Внешне они похожи, но по коду заказа отличаются.
В: Модуль видит ведомые, но обмен данными нестабильный, иногда падает. Что делать?
О: Классика Profibus. Проверьте:
- Терминаторы на концах линии включены.
- Скорость на всех ведомых выставлена одинаковая (автосогласование не всегда корректно работает, лучше задать фиксированную).
- Экран кабеля заземлен только с одной стороны (обычно со стороны Master).
- Длина линии не превышает максимальную для данной скорости.
В: Мне нужен модуль с разъемами под винт (клеммник), а не RJ-45. Это возможно?
О: Тип разъема зависит не от самого модуля CI871AK01, а от терминального блока (TU), в который он устанавливается. Для винтовых клемм нужен TU типа, например, TU890 или аналогичный с разъемами под винт. RJ-45 идет на TU891. Модуль один и тот же.
В: Есть ли у модуля встроенный Bus-Terminator? Можно ли его включить перемычкой?
О: На самом модуле CI871AK01 терминатора нет. Терминатор должен быть внешним — либо на последнем ведомом, либо отдельная вилка с сопротивлениями. Не путайте с включением/отключением через софт — это не работает.
В: Как понять, что модуль вышел из строя?
О: Основные признаки: LED ERROR горит постоянно, модуль не определяется в Control Builder, при попытке конфигурации выдает ошибку “Hardware failure”. Иногда модуль работает, но перестает реагировать на запросы — помогает ресет питания. Если ресет не помогает и ошибка остается — скорее всего, умер процессор модуля.
В: Какая гарантия на модуль?
О: Мы даем 12 месяцев с даты отгрузки. Если модуль окажется неисправным при установке (при соблюдении правил монтажа), меняем в течение 2-3 недель. Важно: не пытайтесь паять модуль самостоятельно — это лишает гарантии.
