Описание

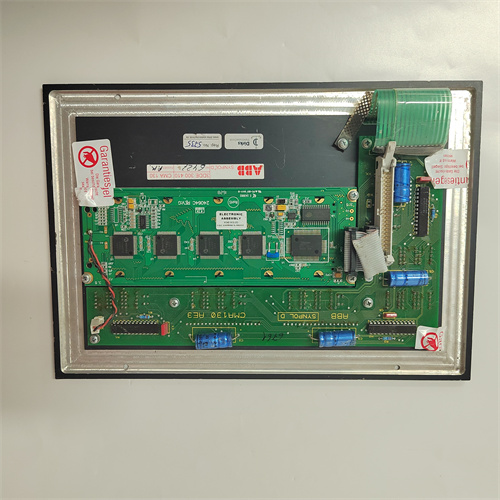

Общие сведения о продукте ABB CMA 120 3DDE300400
Первым делом представляем вам специализированный аналоговый входной модуль для систем автоматизации ПЛК, предназначенный для точного измерения и передачи аналоговых сигналов — ABB CMA 120 3DDE300400. Ссылка на данный продукт: [ссылка на ABB CMA 120 3DDE300400] (после предоставления фактической ссылки замените этот плейсхолдер). ABB CMA 120 3DDE300400 относится к серии модулей расширения ABB для контроллеров AC500, специализируясь на обработке аналоговых сигналов от датчиков (температуры, давления, уровня) в промышленных условиях. Благодаря высокой точности измерения, устойчивости к помехам и универсальной поддержке различных типов сигналов, ABB CMA 120 3DDE300400 стал важным компонентом в отраслях химической промышленности, энергетики и пищевого производства, где требуется контроль параметров процессов с микропрецизией.
Описание продукта ABB CMA 120 3DDE300400
ABB CMA 120 3DDE300400 — это аналоговый входной модуль с 8 независимыми каналами, разработанный для интеграции с контроллерами ABB AC500 и преобразования аналоговых сигналов (аналоговое напряжение, ток) в цифровые данные для обработки ПЛК. Ссылка с подробным описанием: [ссылка на ABB CMA 120 3DDE300400]. Продукт имеет модульную конструкцию для монтажа на шасси ABB AC500, поддерживает горячее заменение (Hot Swap) и оборудован усиленной защитой от электромагнитных помех (EMC) по категории 3 промышленных сред — это гарантирует стабильность работы даже в условиях интенсивных помех (например, на химических заводах с мощными электроприводами или в тепловых электростанциях).
Основная задача ABB CMA 120 3DDE300400 — собирать и преобразовывать аналоговые сигналы от различных датчиков: например, сигналы от термокопелей (температура), преобразователей давления (0–10 ВDC) или уровнемеров (4–20 мА) в цифровые коды, которые контроллер ABB AC500 может обработать для управления процессами. Особенно важно отметить, что ABB CMA 120 3DDE300400 поддерживает настраиваемые параметры для каждого канала (тип сигнала, диапазон измерения, фильтрацию помех), что делает его универсальным для совмещения с датчиками от разных производителей.
Например, в пищевых производствах ABB CMA 120 3DDE300400 собирает данные о температуре варочных котлов (через термодатчики с сигналом 4–20 мА) и уровне сырья в резервуарах (через уровнемеры с сигналом 0–10 ВDC). Каждый канал модуля настроен на соответствующий диапазон: для температуры — 0–200 °C, для уровня — 0–5 м. ABB CMA 120 3DDE300400 преобразует эти сигналы в цифровые данные с точностью ±0,1% и передает их в контроллер ABB AC500. Если температура превышает установленный предел (например, 180 °C), контроллер отправляет команду на регулировку нагрева — это гарантирует соблюдение технологических норм и безопасность процесса. Кроме того, ABB CMA 120 3DDE300400 легко настраивается через ПО ABB Automation Builder, где пользователи могут задать параметры каналов и отслеживать состояние каждого входа в режиме реального времени.
Технические параметры ABB CMA 120 3DDE300400
Детальные технические характеристики ABB CMA 120 3DDE300400 (подробнее на [ссылке на ABB CMA 120 3DDE300400]) включают:
| Категория параметров | Описание значений |
|---|---|
| Тип модуля | Аналоговый входной модуль для контроллеров ABB AC500 |
| Количество каналов | 8 независимых каналов (однонаправленные входы) |
| Поддерживаемые типы сигналов | – Ток: 4–20 мА, 0–20 мА, 0–10 мА – Напряжение: 0–5 ВDC, 0–10 ВDC, ±5 ВDC, ±10 ВDC – Дифференциальные сигналы: поддерживаются для всех типов (снижение помех) |
| Точность измерения | ±0,1% от полного диапазона (при температуре 25 °C ±5 °C) – Температурная 드рифт: ±0,005%/°C (от 0 до 60 °C) |
| Разрешение АЦП | 16 бит (для всех каналов) |
| Частота дискретизации | До 10 Гц (настраиваемая: 1 Гц, 5 Гц, 10 Гц) |
| Фильтрация помех | Д цифровая фильтрация (настраиваемый коэффициент: 0–31) — снижение высокочастотных помех (>1 кГц) |
| Гальваническая изоляция | 500 ВDC между каналами входа, между входами и шиной контроллера ABB AC500 |
| Устойчивость к помехам (EMC) | – Иммунитет: EN 61326-1 (категория 3) – Эмиссия: EN 61326-1 (категория 3) |
| Горячее заменение | Да (Hot Swap, согласно спецификации ABB AC500) |
| Рабочая температура | -25 °C до +70 °C (относительная влажность 5–95%, без конденсации) |
| Степень защиты | IP20 (для монтажа в шасси ABB AC500) |
| Питание | Из шасси ABB AC500 (24 ВDC, диапазон допустимого напряжения 18–32 ВDC) |
| Потребляемый ток | Не более 80 мА (при 24 ВDC, все каналы активны) |
| Сертификации | CE, UL, CSA, ATEX (Zone 2/22 — по запросу), IEC 61010-1 (безопасность электрооборудования) |
Преимущества и особенности ABB CMA 120 3DDE300400
ABB CMA 120 3DDE300400 выделяется среди аналоговых входных модулей рядом ключевых преимуществ:
-
Высокая точность и стабильность: Точность измерения ±0,1% и низкая температурная 드рифт (±0,005%/°C) делают ABB CMA 120 3DDE300400 идеальным для процессов, где требуется микропрецизия (например, химическая синтез, производство фармацевтических препаратов). Например, при синтезе лекарств модуль точно измеряет концентрацию реагентов (через преобразователи концентрации с сигналом 4–20 мА) с ошибкой <0,1%, что гарантирует качество конечного продукта.
-
Универсальность каналов: Каждый из 8 каналов ABB CMA 120 3DDE300400 можно настроить на любой тип сигнала (ток/напряжение) и диапазон измерения — это избежает покупки отдельных модулей для разных датчиков. Например, в энергетических объектах один канал может обрабатывать сигнал давления (0–10 ВDC), а другой — ток от датчика тока (4–20 мА) — без дополнительной конфигурации оборудования.
-
Защита от помех и изоляция: Дифференциальные входы и galvanische изоляция 500 ВDC снижают влияние электромагнитных помех на сигналы — критически важно для систем, где кабели датчиков проходят рядом с мощными линиями электропередач (например, на заводах). Цифровая фильтрация дополнительно подавляет высокочастотные помехи, обеспечивая стабильность измерений.
-
Простота настройки и диагностики: Настройка ABB CMA 120 3DDE300400 осуществляется через ABB Automation Builder с графическим интерфейсом — пользователи могут быстро задать параметры каналов, калибровать модуль и отслеживать состояние входов (наличие сигнала, уровень помех). Модуль также поддерживает диагностику в реальном времени: при обрыве кабеля или выходе сигнала за диапазон ABB CMA 120 3DDE300400 отправляет уведомление в контроллер, позволяя операторам быстро устранить проблему. Детальные руководства по калибровке доступны на [ссылке на ABB CMA 120 3DDE300400].
Примеры применения ABB CMA 120 3DDE300400 в отраслях
ABB CMA 120 3DDE300400 успешно используется в проектах, где требуется точный контроль аналоговых параметров процессов:
-
Химическая промышленность (синтез химических реактивов): В реакторах для производства пластиков ABB CMA 120 3DDE300400 собирает данные о температуре реакции (термокопли с сигналом 4–20 мА, диапазон 0–300 °C) и давлении в реакторе (преобразователи давления с сигналом 0–10 ВDC, диапазон 0–10 бар). Модуль преобразует эти сигналы в цифровые данные с точностью ±0,1% и передает их в контроллер ABB AC500. Если давление превышает 8 бар, контроллер открывает клапан сброса — это предотвращает разрыв реактора и аварию.
-
Энергетика (тепловые электростанции): В котлах ТЭС ABB CMA 120 3DDE300400 обрабатывает сигналы от датчиков уровня воды (4–20 мА, диапазон 0–10 м) и температуры пара (0–10 ВDC, диапазон 0–400 °C). Каждый канал модуля настроен на соответствующий диапазон, и данные передаются в SCADA-систему для мониторинга. При падении уровня воды ниже 2 м ABB CMA 120 3DDE300400 сигнализирует об аномалии, и операторы включают насосы для пополнения воды — это предотвращает перегрев котла.
-
Пищевая промышленность (производство молочных продуктов): В линиях пастеризации молока ABB CMA 120 3DDE300400 измеряет температуру молока в трубопроводах (термодатчики с сигналом 4–20 мА, диапазон 0–100 °C). Модуль гарантирует, что температура поддерживается на уровне 72 °C (необходимо для уничтожения бактерий) с точностью ±0,1 °C. Если температура отклоняется от нормы, контроллер регулирует нагрев — это обеспечивает безопасность и качество молока.
Сравнение с конкурентами
Ниже представлено сравнение ABB CMA 120 3DDE300400 с аналогичным аналоговым входным модулем — Siemens S7-1200 SM 1231 AI 8x13bit (8-канальный аналоговый вход):
| Параметр | ABB CMA 120 3DDE300400 | Siemens S7-1200 SM 1231 AI 8x13bit |
|---|---|---|
| Количество каналов | 8 (независимые, дифференциальные) | 8 (полунезависимые, однополярные) |
| Точность измерения | ±0,1% от полного диапазона | ±0,3% от полного диапазона |
| Разрешение АЦП | 16 бит | 13 бит |
| Гальваническая изоляция | 500 ВDC (между каналами, входами и шиной) | 250 ВDC (только между входами и шиной) |
| Поддерживаемые сигналы | Ток (4–20 мА, 0–20 мА), напряжение (0–5 ВDC, 0–10 ВDC, ±5 ВDC, ±10 ВDC) | Ток (4–20 мА, 0–20 мА), напряжение (0–5 ВDC, 0–10 ВDC) |
| Горячее заменение | Да | Нет |
| Совместимость с ПЛК | ABB AC500-eCo/AC500 | Только Siemens S7-1200 |
Как видно из таблицы, ABB CMA 120 3DDE300400 превосходит конкурента по точности измерения, разрешению АЦП, galvanische изоляции и поддержке двуполярных сигналов. Это делает его предпочтительным выбором для проектов на контроллерах ABB AC500, где требуется высокая точность и универсальность в обработке аналоговых сигналов. Дополнительное сравнение доступно на [ссылке на ABB CMA 120 3DDE300400].
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
При выборе ABB CMA 120 3DDE300400 учитывайте следующие факторы:
-
Требования к точности: Если ваши процессы требуют измерения с точностью <0,2% (например, фармацевтика, химия), **ABB CMA 120 3DDE300400** подходит лучше, чем модули с точностью >0,3% (например, Siemens SM 1231). Для менее требовательных сценариев (например, мониторинг уровня воды в резервуарах) модуль также обеспечит достаточную стабильность.
-
Тип используемых сигналов: Если вы используете двуполярные сигналы (например, ±5 ВDC для измерения разницы давлений) или требуете дифференциальных входов (для снижения помех), ABB CMA 120 3DDE300400 — единственное подходящее решение (конкуренты не поддерживают эти функции).
-
Условия эксплуатации: Для систем в условиях высоких помех (например, поблизости к мощным электродвигателям) ABB CMA 120 3DDE300400 с galvanische изоляцией 500 ВDC и фильтрацией помех обеспечит стабильность измерений — модули с низкой изоляцией будут подвержаться искажениям сигнала.
Меры предосторожности
- При монтаже ABB CMA 120 3DDE300400 размещайте кабели аналоговых сигналов отдельно от силовых кабелей (например, не менее 10 см между ними) — это уменьшит электромагнитное влияние силовых линий на аналоговые сигналы. Используйте экранированные кабели для аналоговых входов и зазем
