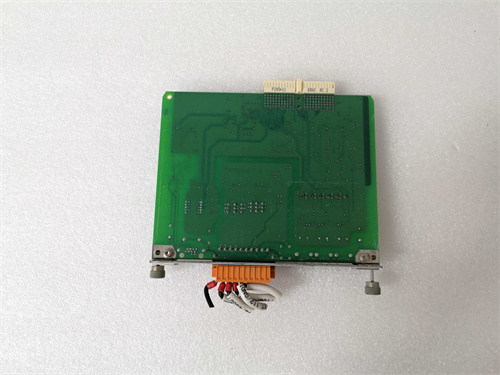

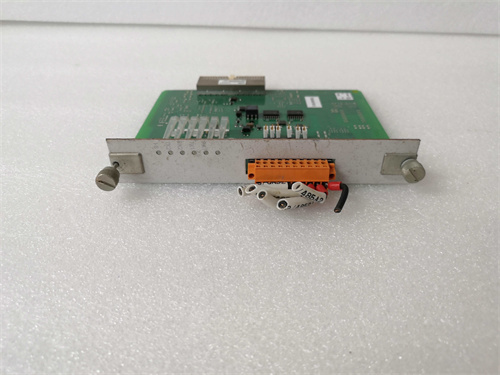

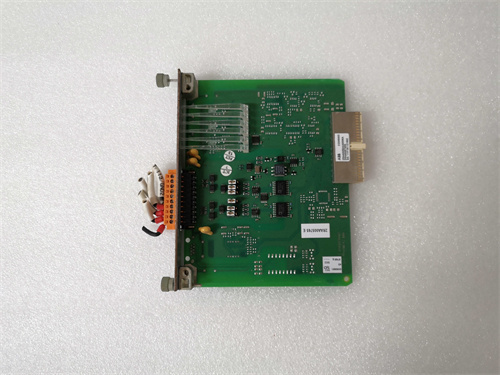

ABB COM0034

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль коммуникации (шлюз) для систем автоматизации ABB;
• Поддерживаемые протоколы коммуникации:
  • Основные протоколы: Modbus RTU (последовательный протокол для коротких линий), Modbus TCP (эthernet-протокол для распределенных сетей);
  • Дополнительные протоколы: Profibus DP (для интеграции с модулями I/O ABB и сторонними контроллерами);
• Интерфейсы сетевых подключений:
  • 1 порт Ethernet (RJ45, 10/100 Мбит/с) — для подключения к локальной промышленной сети (L2 switчи);
  • 1 порт RS-485 (дифференциальный, полудуплекс) — для подключения к устройству с последовательной связью (например, датчики уровня, реле);
• Параметры передачи данных:
  • Скорость передачи: 10/100 Мбит/с (по Ethernet), 9600–115200 бит/с (по RS-485, настраиваемая);
  • Латентность передачи: <5 мс (по Modbus TCP) — для своевременной реакции на изменения процесса (например, сигнал о низком уровне материала на конвейере);
  • Максимальное количество подключенных устройств: 32 узла (по Modbus RTU/DP), 64 узла (по Modbus TCP);
• Защита и помехоустойчивость:
  • Защита от ЭМП по стандарту EN 61000-6-2 (уровень 2) — устойчивость к импульсным помехам (4 кВ) и электростатическому разряду (15 кВ);
  • Защита от короткого замыкания (RS-485 порта): Автоматическое ограничение тока до 50 мА;
  • Изоляция интерфейсов: Электрическая изоляция RS-485 порта (1500 В AC на 1 минуту) — предотвращение перекрестных помех от силовых цепей;
• Уровень защиты и эксплуатабельность:
  • Корпус: Пластик класса UL94 V-0 (негорючий) с металлическими креплениями, устойчивый к вибрациям (до 5 Гц, амплитуда 0,5 мм);
  • Класс защиты корпуса: IP20 (для установки в распределительные щиты или шкафы управления);
  • Рабочий диапазон температур: -20 °C до +60 °C;
• Питание: Из шкафа контроллера ABB (24 В DC, потребление 100 мА максимально);
• Размеры: 35 мм (ширина) × 100 мм (длина) × 30 мм (высота) — сверхкомпактный дизайн для монтажа в DIN-рейки;
• Поддерживаемое ПО: ABB Control Builder Plus, ABB Modbus Configurator — для конфигурации протоколов, тестирования связи и диагностики;
• Совместимость: Полная совместимость с контроллерами ABB AC500/AC800M, модулями I/O ABB (AI/AO, DI/DO) и внешними устройствами (удаленные панели оператора, датчики Modbus-совместимые).

Преимущества и особенности

1. Универсальность протоколов и простота интеграции: Поддержка Modbus RTU/TCP и Profibus DP делает ABB COM0034 совместимым с большинством промышленного оборудования — от старых сенсоров с RS-485 до современных ethernet-based контроллеров. Это устраняет необходимость в нескольких специализированных шлюзах, сокращая затраты и упрощая запасы запчастей;
2. Высокая помехоустойчивость: Защита от ЭМП по уровню 2 и изоляция RS-485 порта делают ABB COM0034 устойчивым к помехам от электродвигателей, конвейеров или сварочного оборудования — например, в машиностроительных цехах, где стандартные модули часто теряют связь, ABB COM0034 сохраняет стабильную передачу данных;
3. Компактность и экономичность: Размеры 35×100×30 мм позволяют монтировать ABB COM0034 в плотно заполненные щиты, где каждый сантиметр пространства важен. Низкое потребление питания (100 мА) и длительный срок службы (≥8 лет) снижают эксплуатационные затраты;
4. Легкая диагностика и обслуживание: Через ABB Modbus Configurator операторы могут быстро проверять состояние связи (например, наличие подключенных устройств, скорость передачи) и устранять неполадки (например, неверный IP-адрес или скорость RS-485). Встроенные индикаторы LED на корпусе сигнализируют о нормальной работе или ошибках (разрыв кабеля, неисправность порта), позволяя локализовать проблему за несколько минут.

Примеры применения в отраслях

• Логистика: Автоматизированная склада «Wildberries» — ABB COM0034 обеспечивал связь между контроллером ABB AC500 (управлением конвейерами) и 15 датчиков наличия товаров (Modbus RTU по RS-485) и 5 удаленными панелями оператора (Modbus TCP по Ethernet). Слабые ЭМП от приводов конвейеров не влияли на работу модуля, а стабильная связь позволяла операторам дистанционно отслеживать состояние склада и корректировать работу конвейеров;
• Пищевая промышленность: Завод по производству хлеба — ABB COM0034 интегрировал контроллер ABB AC800M (управление печами) с 8 датчиков температуры (Modbus RTU) и 3 модулями I/O (Profibus DP). Компактный дизайн модуля позволил смонтировать его в небольшом шкафе рядом с печями, а защита от ЭМП предотвратила искажения сигналов от электродвигателей смесителей;
• Энергетика: Малогабаритная электростанция — ABB COM0034 передавал данные от 10 датчиков тока/напряжения (Modbus TCP) в контроллер AC500, отвечающий за мониторинг энергопотребления. Стабильная связь обеспечила своевременную детекцию нештатных режимов (например, превышение тока), предотвращая повреждение трансформаторов.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB COM0034 учитывайте:
  1. Тип используемых устройств: Если вам нужно интегрировать Profibus DP модули или контроллеры ABB AC500/AC800M, ABB COM0034 — идеальный выбор благодаря полной совместимости;
  2. Длина кабельных линий: Для линий <100 м используйте Modbus RTU (RS-485), для линий >100 м — Modbus TCP (Ethernet);
  3. Уровень помех: Для цехов с умеренными ЭМП (например, с конвейерами или двигателями) модуль с защитой EN 61000-6-2 (уровень 2) гарантирует стабильную работу.
• Предостережения:
  1. При подключении RS-485 порта используйте экранированные кабели и терминирующие резисторы (120 Ом) на концах линии — это снизит отраженные сигналы и помех;
  2. Не превышайте максимальное количество подключенных устройств (32 по Modbus RTU) — перегрузка приведет к задержкам передачи данных;
  3. Регулярно обновляйте прошивку через ABB Modbus Configurator (не реже 1 раза в год) — обновления исправляют ошибки и улучшают стабильность работы;
  4. При монтаже располагайте модуль远离 силовых цепей (>10 см) — это предотвратит перекрестные помехы от высоких токов.
