Описание
Общая информация о продукте ABB CP430T-ETH

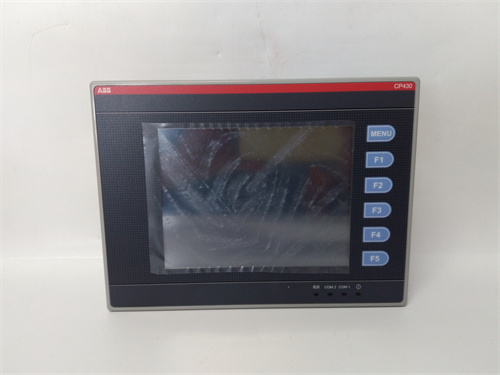

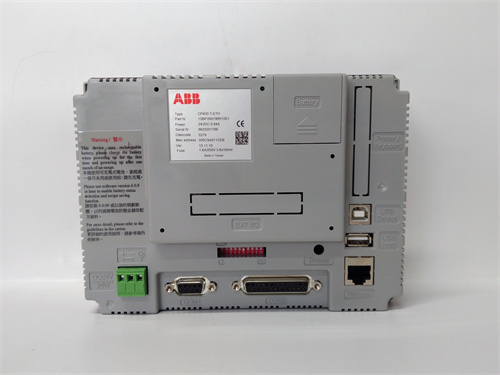

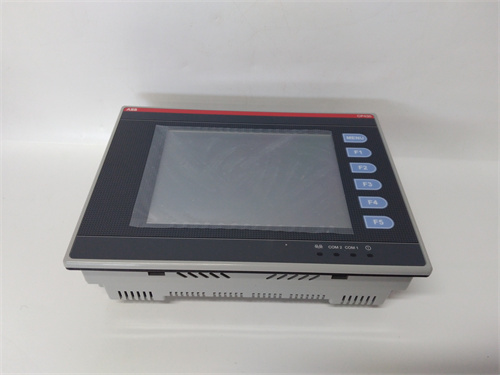

ABB CP430T-ETH — это промышленный операторский панель с сенсорным экраном (HMI — Human-Machine Interface) предназначенный для визуализации, мониторинга и ручного управления промышленными процессами, интегрируясь с контроллерами ПЛК ABB (например, AC500, AC800M) и другими автоматическими системами. Он относится к серии операторских панелей ABB CP, специализирующейся на высокой надежности в агрессивных промышленных условиях, быстрой реакции сенсорного экрана и поддержке современных коммуникационных протоколов — что делает его незаменимым в производственных линиях (автомобилестроение, пищевая промышленность), энергетике (управление котлами ТЭС) и нефтегазовой промышленности (контроль трубопроводов), где операторам требуется удобный и надежный инструмент для отслеживания параметров и корректировки процессов в реальном времени.
Основная функция ABB CP430T-ETH — предоставление графического интерфейса для отображения ключевых параметров процессов (температура, давление, уровень, статус оборудования), а также для ввода команд оператором (запуск/остановка насосов, регулировка клапанов, сброс алертов). Панель поддерживает высококачественное отображение схем процессов, трендов данных и алертных сообщений, что упрощает понимание состояния системы. ABB CP430T-ETH оснащен Ethernet-интерфейсом, что обеспечивает быструю связь с контроллерами и возможность интеграции в локальные сети промышленной автоматизации (например, с SCADA-системами ABB Ability™ Operations Management). Благодаря защищенной конструкции (класс защиты IP65) и устойчивости к вибрациям, ABB CP430T-ETH работает надежно в условиях промышленной пыли, влаги и переменных температур. Также панель поддерживает настройку через программное обеспечение ABB Panel Builder, которое позволяет инженерам создавать кастомные интерфейсы под конкретные задачи — например, для пищевых заводов добавить схемы упаковочных линий, а для ТЭС — отображение параметров турбин. Полная информация о ABB CP430T-ETH доступна на официальном ресурсе: [ссылка на ABB CP430T-ETH](здесь будет предоставлен ваша ссылка).
Технические параметры ABB CP430T-ETH
Операторский панель ABB CP430T-ETH характеризуется следующими ключевыми параметрами:
- Тип устройства: Промышленный HMI-панель с сенсорным экраном и Ethernet-интерфейсом.
Параметры дисплея
- Размер экрана: 4,3 дюйма (компактный размер для монтажа в плотных шкафах);
- Технология дисплея: TFT-LCD (цветной, контрастность 500:1);
- Разрешение: 480 × 272 пикселей (чёткое отображение графики и текста);
- Тип сенсора: К capacitive (многоточечное касание, устойчивое к грязи и влаге);
- Яркость: 300 кд/м² (читаемость в условиях яркого дневного света);
Параметры коммуникации
- Интерфейсы: 1 Ethernet-порт (10/100 Mbit/s, автоматическое определение скорости);
- Поддерживаемые протоколы: Modbus TCP, Profinet, ABB AC500 Protocol (для связи с ПЛК ABB);
- Опциональные интерфейсы: RS485 (для подключения к старым контроллерам, настраивается при заказе);
Параметры эксплуатации
- Температурный диапазон работы: -10 °C до +60 °C (относительная влажность 10–90%, без конденсации);
- Класс защиты корпуса: IP65 (полная защита от пыли, защита от струй воды от любого направления);
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6 (вибрация 10–500 Гц, ускорение 2 Г);
- Время работы без отключения: 24/7 (непрерывная эксплуатация в производственных условиях);
Параметры питания и конструкции
- Питание: 24 В DC ±20% (диапазон 19,2–28,8 В DC);
- Потребление энергии: ≤15 ВА (при максимальной нагрузке на экран);
- Монтаж: Панельный (врезной монтаж в шкафы или стеновые панели);
- Габариты (без крепления): 122 мм × 76 мм × 35 мм (ширина × высота × глубина);
- Вес: ≈0,5 кг;
- Индикаторы: Светодиодные (статус питания, активность Ethernet, ошибки коммуникации);
Преимущества и особенности ABB CP430T-ETH
ABB CP430T-ETH выделяется среди промышленных HMI-панелей благодаря следующим уникальным преимуществам:
- Компактность и высокая степень защиты: Размер 4,3 дюйма и класс защиты IP65 делают ABB CP430T-ETH подходящим для монтажа в ограниченном пространстве (например, на передних панелях небольших насосных станций) и в условиях с пылью/влагами (например, на внешних площадках нефтегазовых объектов), где крупные панели неудобны или быстро выходят из строя.
- Быстрая коммуникация через Ethernet: Ethernet-интерфейс с поддержкой Modbus TCP и Profinet обеспечивает задержку связи <100 мс — критично для производственных линий с высокой скоростью процессов (например, автомобильные конвейеры), где оператору нужно моментально получать данные и отправлять команды.
- Удобный capacitive сенсор: Многоточечное касание и устойчивость к грязи позволяют операторам работать с панелью даже в рабочей одежде (например, в перчатках в пищевой промышленности) без потери отзывчивости — в отличие от resistive сенсоров, которые требуют точного нажатия.
- Интеграция с экосистемой ABB: Прямая совместимость с ПЛК ABB AC500/AC800M и ПО ABB Panel Builder упрощает настройку — инженеры не нужно использовать стороннее программное обеспечение для создания интерфейсов, а данные между панелью и контроллером передаются без дополнительных адаптеров.
- Долговечность и непрерывная работа: Устойчивость к вибрациям и возможность 24/7 эксплуатации гарантируют, что ABB CP430T-ETH работает годами без поломок — в энергетике, где остановка котла из-за неисправности HMI может привести к потере электроэнергии, это особенно важно.
Примеры применения ABB CP430T-ETH
ABB CP430T-ETH широко используется в различных отраслях для управления и мониторинга процессов:
- Пищевая промышленность (упаковочная линия): На линии упаковки сока ABB CP430T-ETH подключен к ПЛК ABB AC500, который управляет конвейером, дозаторами и упаковочным оборудованием. Панель отображает скорость конвейера (0–5 м/с), уровень сока в резервуаре (0–100%) и статус дозаторов (работает/ошибка). Оператор через сенсорный экран может регулировать скорость конвейера (например, увеличить до 4 м/с при высоком спросе) или сбросить алерт при блокировке дозатора. IP65 защита предотвращает повреждение панели от капель сока и пыли от упаковочного материала.
- Энергетика (маломощный котел): В котле для отопления промышленного здания ABB CP430T-ETH отображает температуру воды (40–80 °C), давление пара (0–5 бар) и уровень топлива (газа) в резервуаре. Панель связана с ПЛК ABB AC800M, который автоматически регулирует подачу газа, но оператор может вручную изменить целевую температуру (например, увеличить до 75 °C в холодный период) через графический интерфейс. Ethernet-интерфейс позволяет передавать данные о работе котла в центральную SCADA, чтобы инженеры отслеживали параметры удаленно.
- Нефтегазовая промышленность (насосная станция): На мобильной насосной станции для перекачивания нефти ABB CP430T-ETH монтирован на передней панели шкафа. Панель показывает давление в трубопроводе (0–10 бар), скорость насоса (0–1500 об/мин) и статус фильтров (чистые/загрязненные). При превышении давления панель отображает красный алерт, и оператор может через сенсор остановить насос или открыть сбросной клапан. IP65 защита и устойчивость к вибрациям позволяют панели работать в условиях передвижения станции и внешней среды.
Сравнение с конкурентами
В сравнении с аналогичными промышленными HMI-панелями других брендов ABB CP430T-ETH имеет явные преимущества:
| Параметр сравнения | ABB CP430T-ETH | Siemens KTP400 Basic PN | Rockwell Allen-Bradley PanelView 5000 (4,3″) |
|---|---|---|---|
| Размер экрана | 4,3 дюйма | 4,3 дюйма | 4,3 дюйма |
| Класс защиты | IP65 | IP65 | IP54 |
| Тип сенсора | Capacitive (многоточечное) | Resistive (одноточечное) | Capacitive (многоточечное) |
| Поддерживаемые протоколы | Modbus TCP, Profinet, ABB AC500 Protocol | PROFINET, MPI | EtherNet/IP, Modbus TCP |
| Время задержки коммуникации | <100 мс | <150 мс | <120 мс |
| Вес | ≈0,5 кг | ≈0,6 кг | ≈0,55 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Компактные установки и влажные/пылевые условия: Для насосных станций, мобильных оборудования или внешних площадок — ABB CP430T-ETH с размером 4,3 дюйма и IP65 защиты является оптимальным, так как он не занимает много места и устойчив к агрессивным факторам.
- Системы на базе ABB ПЛК: Если используется ПЛК ABB AC500/AC800M — ABB CP430T-ETH интегрируется без проблем, передавая данные быстро и без искажений, в отличие от панелей других брендов, которые требуют дополнительных драйверов.
- Процессы с высокой скоростью: Для автомобильных конвейеров или пищевых линий — Ethernet-интерфейс панели обеспечивает быструю связь, позволяя оператору реагировать на изменения процессов моментально.
Меры предосторожности
- Правильный монтаж: Монтируйте ABB CP430T-ETH строго по инструкции — обеспечьте плотное прилегание к панели шкафа (для сохранения IP65 защиты) и избегайте монтажа вблизи нагретых поверхностей (например, рядом с нагревателями), чтобы не повредить экран.
- Очистка сенсора: Регулярно очищайте экран мягким влажным полотенцем (без агрессивных чистящих средств) — грязь или жир могут снизить отзывчивость capacitive сенсора и привести к ошибкам ввода.
- Проверка коммуникации: Ежемесячно проверяйте связь между ABB CP430T-ETH и контроллером — подключитесь к панели через Ethernet и убедитесь, что данные обновляются в реальном времени, а команды оператора передаются без задержек.
- Резервное копирование настроек: Создавайте резервную копию конфигурации панели через ABB Panel Builder — при сбое настроек вы сможете быстро восстановить работу, не тратя время на повторную настройку.
