Описание
Общая информация о продукте ABB CP450-T-ETH

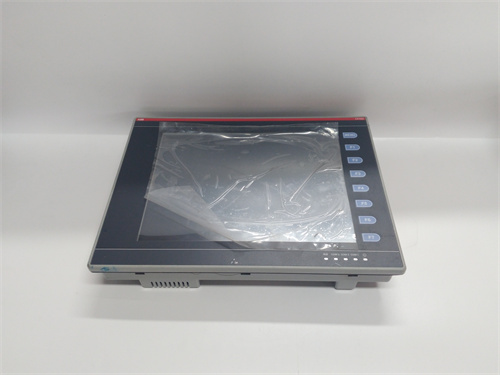

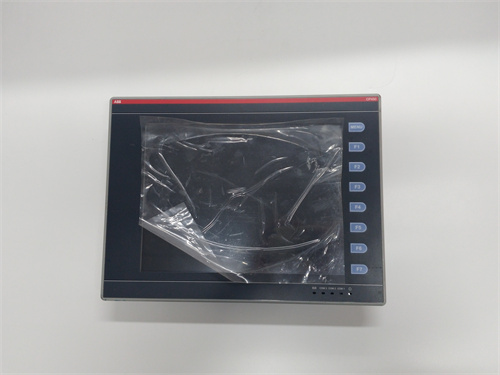

ABB CP450-T-ETH — это промышленный операторский панель (HMI — Human-Machine Interface) с цветовым сенсорным экраном и поддержкой Ethernet-коммуникации, предназначенный для визуализации технологических процессов, управления оборудованием и мониторинга параметров в промышленных автоматизированных системах. Он относится к серии операторских панелей ABB CP Series, специализирующейся на высокой надежности, интуитивно понятном интерфейсе и совместимости с контроллерами различных брендов — что делает его незаменимым в производственных линиях (автомобилестроение, пищевая промышленность), системах автоматического управления производством (АСУТП) и распределительных подстанциях.
Основная функция ABB CP450-T-ETH — обеспечение взаимодействия между оператором и автоматизированной системой: отображение реальных данных процессов (температура, давление, скорость), передача команд управления (включение/выключение оборудования, регулировка параметров) и регистрация событий (ошибки, аварии). Панель поддерживает коммуникацию с контроллерами ABB (например, ABB AC500, ABB IRC5) и сторонними устройствами (Siemens S7, Rockwell ControlLogix) через Ethernet-порт, что упрощает интеграцию в существующие системы. ABB CP450-T-ETH работает под управлением программного обеспечения ABB Panel Builder, которое позволяет создавать кастомные интерфейсы с графическими элементами (диаграммы, индикаторы, кнопки) под конкретные производственные задачи. Соответствие стандартам IEC 61131-3 (программирование контроллеров) и EN 61000-6-2 (устойчивость к электромагнитным помехам) гарантирует стабильную работу в агрессивных промышленных условиях (пыль, перепады температуры, электромагнитные помехи). Полная информация о ABB CP450-T-ETH доступна на официальном ресурсе: [ссылка на ABB CP450-T-ETH](здесь будет предоставлен ваша ссылка).
Технические параметры ABB CP450-T-ETH
Промышленный операторский панель ABB CP450-T-ETH характеризуется следующими ключевыми параметрами:
- Тип устройства: Операторский панель HMI с сенсорным цветовым экраном и Ethernet-интерфейсом.
Параметры экрана
- Диагональ экрана: 5,7 дюйма;
- Разрешение: 320 × 240 пикселей (QVGA);
- Тип экрана: TFT-LCD (цветной, контрастность 300:1);
- Тип сенсора: Точковый тачскрин (2-точечное нажатие, сопротивление к пыли и влаге);
- Яркость: 350 кд/м² (достаточная для видимости в условиях яркого освещения);
- Время жизни экрана: ≥50 000 часов (среднее время работы до снижения яркости на 50%);
Параметры коммуникации
- Интерфейсы:
- 1 порт Ethernet (10/100 Mbit/s, RJ45, поддержка TCP/IP, Modbus TCP, ABB AC500 Protocol);
- 1 порт RS485 (для связи с контроллерами через Modbus RTU, скорость 9600–115200 бод);
- Поддерживаемые протоколы: Modbus TCP/RTU, ABB AC500 Native Protocol, Siemens S7 Protocol (Client), Rockwell DF1;
Параметры питания и эксплуатационные

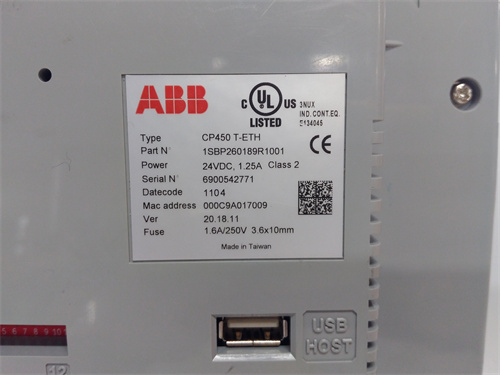

- Питание: 24 В DC ±20% (диапазон работы 19,2–28,8 В DC);
- Потребление энергии: ≤15 ВА (при максимальной нагрузке);
- Температурный диапазон работы: 0 °C до +50 °C (относительная влажность 10–90%, без конденсации);
- Класс защиты корпуса: IP65 (передняя панель) / IP20 (задняя часть, для монтажа в щит);
- Устойчивость к ЭМП: Соответствие IEC 61000-4-2 (ESD ±8 кВ контактный), IEC 61000-4-4 (импульсы ±2 кВ);
Конструктивные параметры
- Монтаж: Панельный (врезной, толщина панели 10–30 мм);
- Габариты: 190 мм × 140 мм × 55 мм (ширина × высота × глубина);
- Вес: ≈0,8 кг;
- Индикаторы: Светодиодные (статус питания, коммуникации, ошибки);
Преимущества и особенности ABB CP450-T-ETH
ABB CP450-T-ETH выделяется среди промышленных операторских панелей благодаря следующим уникальным преимуществам:
- Универсальная совместимость: Поддержка Ethernet и RS485, а также широкого спектра протоколов (Modbus TCP/RTU, Siemens S7, Rockwell DF1) позволяет подключать ABB CP450-T-ETH к контроллерам различных брендов. Например, в автомобильной производственной линии панель может взаимодействовать с контроллером ABB AC500 (для управления конвейером) и Siemens S7-1500 (для мониторинга роботов) — без необходимости дополнительных коммутационных устройств.
- Прочность и надежность: Класс защиты IP65 на передней панели (защита от пыли и струй воды) и устойчивость к ЭМП делают ABB CP450-T-ETH подходящим для работы в суровых условиях — например, в пищевой промышленности (где регулярно проводится мойка оборудования) или на строительных площадках (с пылью и перепадами температуры).
- Интуитивно понятный интерфейс: Цветной сенсорный экран (5,7 дюйма) и поддержка 2-точечного нажатия упрощают операторскую работу. При помощи ABB Panel Builder можно создать интерфейсы с графическими индикаторами (например, 模拟仪表盘 для температуры) и логическими группами команд — это сокращает время обучения операторов и уменьшает вероятность ошибок.
- Низкое энергопотребление и длительный срок службы: Потребление ≤15 ВА и срок жизни экрана ≥50 000 часов делают ABB CP450-T-ETH экономичным и долговечным решением. Для систем, работающих 24/7 (например, распределительные подстанции), это снижает общую стоимость эксплуатации и частоту замены оборудования.
- Легкая настройка и обновление: Программное обеспечение ABB Panel Builder предоставляет готовые шаблоны и библиотеку графических элементов, что ускоряет создание интерфейсов. Обновление firmware панели можно осуществить через Ethernet — без физического доступа к устройству, что удобно для удаленных объектов.
Примеры применения ABB CP450-T-ETH
ABB CP450-T-ETH широко используется в операторском управлении промышленными системами, в том числе в следующих сценариях:
- Пищевая промышленность (линия производства сыра): В линии для изготовления сыра ABB CP450-T-ETH отображает параметры технологического процесса: температура ферментации (0–40 °C), время выдержки (0–72 часа) и уровень сыворотки в резервуаре. Панель подключена к контроллеру ABB AC500 через Ethernet, передавая команды на регулировку температуры и запуск системы откачивания сыворотки. При отклонении температуры beyond допустимого диапазона панель выводит аварийное сообщение и активирует звуковой сигнал — предотвращая брак продукции.
- Автомобилестроение (конвейер сборки двигателей): На конвейере сборки автомобильных двигателей ABB CP450-T-ETH служит для мониторинга скорости конвейера (0–5 м/мин) и контроля torque 拧紧 инструментов (0–100 Н・м). Панель взаимодействует с контроллером Siemens S7-1500 (через Modbus TCP) и роботом ABB IRB 6700 (через ABB Protocol), позволяя оператору останавливаться конвейер при неисправности инструмента или запускать цикл робота для установки деталей.
- Энергетика (распределительная подстанция 10 кВ): В подстанции ABB CP450-T-ETH отображает параметры электросети: напряжение на шинах (9–11 кВ), ток в линиях (0–500 А) и состояние выключателей (включен/отключен). Панель подключена к реле защиты ABB REM610 через RS485, передавая команды на дистанционное включение/отключение выключателей. При возникновении короткого замыкания панель выводит лог событий и координаты поврежденной линии — ускоряя восстановление работы сети.
Сравнение с конкурентами
В сравнении с аналогичными промышленными операторскими панелями других брендов ABB CP450-T-ETH имеет явные преимущества:
| Параметр сравнения | ABB CP450-T-ETH | Siemens KTP400 Basic | Rockwell Allen-Bradley PanelView 500 |
|---|---|---|---|
| Диагональ экрана | 5,7 дюйма | 4,3 дюйма | 4,3 дюйма |
| Класс защиты (передняя панель) | IP65 | IP65 | IP65 |
| Коммуникационные интерфейсы | Ethernet + RS485 | Ethernet | Ethernet + RS232 |
| Поддерживаемые протоколы | Modbus TCP/RTU, ABB Protocol, Siemens S7 | Modbus TCP, Siemens PROFINET | Modbus TCP/RTU, Rockwell DF1 |
| Потребление энергии | ≤15 ВА | ≤18 ВА | ≤20 ВА |
| Температурный диапазон | 0 °C до +50 °C | 0 °C до +45 °C | 0 °C до +45 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Многообразие контроллеров: Если система использует контроллеры разных брендов (ABB, Siemens, Rockwell) — ABB CP450-T-ETH с поддержкой широкого спектра протоколов является оптимальным выбором, обеспечивая единый операторский интерфейс.
- Среды с пылью/влагой: Для пищевой промышленности, строительных площадок или внешних подстанций — класс защиты IP65 на передней панели ABB CP450-T-ETH гарантирует защиту от повреждения.
- Удаленное управление: Если панель монтируется на удаленном объекте (например, распределительная подстанция в сельской местности) — возможность обновления firmware через Ethernet и дистанционной коммуникации упрощает обслуживание.
Меры предосторожности
- Корректный монтаж: Монтируйте панель в соответствии с требованиями (толщина панели 10–30 мм), обеспечивая герметичность соединения передней панели с корпусом щита — это предотвращает попадание пыли и влаги в внутренние компоненты.
- Проверка коммуникации: Перед запуском убедитесь, что панель корректно обменивается данными с контроллерами (например, через Modbus TCP с ABB AC500). Проверьте передачу команд и прием данных — ошибки в коммуникации могут привести к неправильному управлению оборудованием.
- Защита от перепадов напряжения: Используйте стабиллизатор питания 24 В DC для панели, особенно в сетях с нестабильным напряжением (например, промышленные цеха с мощными электродвигателями). Перепады >±20% приведут к сбросу работы или повреждению панели.
- Регулярная диагностика: Периодически проверяйте состояние сенсора (нажатие на разные участки экрана) и индикаторы панели. При появлении ошибок коммуникации или снижении яркости экрана проведите диагностику через Panel Builder — это позволит выявить проблему до полного выхода панели из строя.
