Описание

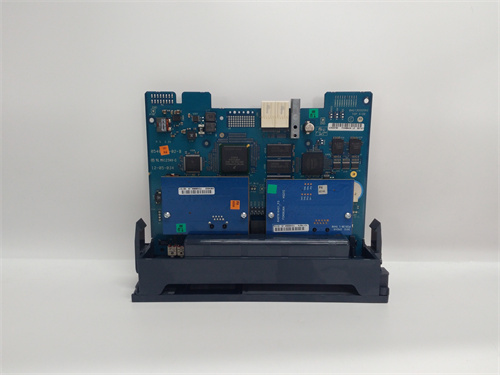

Общая характеристика продукта: ABB CPU0002
Первым делом рассмотрим компактный контроллер ПЛК (Программно-логического контроллера) от ABB — ABB CPU0002, относящийся к серии ABB AC 500-eCo (специализирующейся на экономичных и энергоэффективных решениях для автоматизации малых и средних производственных линий). Это устройство предназначено для управления простыми технологическими процессами (упаковка, транспортировка, небольшие насосные станции), обеспечивая выполнение логических операций, обработку сигналов от сенсоров и управление исполнительными механизмами. ABB CPU0002 сочетает в себе компактность, низкое энергопотребление и простоту программирования, становясь неотъемлемым компонентом для пищевых производств, магазинов автоматизации и небольших промышленных объектов — где требуется надежный контроль процессов без сложных функций высокопроизводительных контроллеров.
ABB CPU0002 гарантирует стабильную работу даже в условиях умеренных промышленных помех: например, в небольшом заводе по производству пластиковых изделий ABB CPU0002 управляет линией формовки деталей, обрабатывая сигналы от 8 датчиков положения (цифровые входы) и отправляя команды на 4 привода конвейера (цифровые выходы). Благодаря встроенной памяти (64 кБ для программ, 128 кБ для данных) ABB CPU0002 может хранить несколько версий программ и исторические данные процессов (например, количество произведенных деталей за смену), что упрощает мониторинг производительности. Также ABB CPU0002 поддерживает соединение с операторскими панелями (HMI) через порт RS-485, позволяя операторам визуализировать параметры процесса и вносить корректировки в режиме реального времени.
Особенно стоит отметить, что ABB CPU0002 монтируется на стандартную DIN-рейли и имеет компактные габариты, что позволяет установить его в небольших шкафах или даже на панелях с ограниченным пространством. Программирование ABB CPU0002 выполняется через программное обеспечение ABB Automation Builder — интегрированная среда с поддержкой языков IEC 61131-3 (LD, FBD, ST), что делает процесс создания логики доступным даже для начинающих инженеров. Полную информацию о ABB CPU0002, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB CPU0002] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB CPU0002
Технические характеристики ABB CPU0002 оптимизированы для автоматизации простых процессов и соответствуют стандартам IEC 61131-3 (для контроллеров ПЛК) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Компактный контроллер ПЛК серии ABB AC 500-eCo |
| Процессор и память | • Тип процессора: 32-битный ARM Cortex-M3 • Частота процессора: 48 МГц • Память программы: 64 кБ (Flash) • Память данных: 128 кБ (RAM) • Поддержка карт памяти: microSD (до 32 ГБ, для архивации данных) |
| Входы/Выходы (встроенные) | • Цифровые входы: 8 (24 В DC, sink/source, реагирование ≤1 мс) • Цифровые выходы: 4 (24 В DC, sink, максимальный ток на выход 0.5 А, суммарный ток 2 А) • Аналоговые входы: 2 (0–10 В DC / 4–20 мА, 12-битное разрешение) • Аналоговые выходы: 1 (0–10 В DC / 4–20 мА, 12-битное разрешение) |
| Коммуникационные порты | • RS-485: 1 порт (для связи с HMI, модулями расширения, протоколы Modbus RTU Master/Slave) • USB: 1 порт (USB 2.0, для программирования и связи с ПК) • Поддержка протоколов: Modbus RTU, ABB AC 500-eCo Link (для модулей расширения) |
| Питание | • Напряжение питания: 24 В DC (19.2–28.8 В DC) • Потребление питания: ≤5 ВА • Максимальный ток потребления: ≤0.2 А |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, по стандарту EN 50022) • Корпус: Пластик UL94 V-0 (негорючее) • Класс защиты (IP): IP20 (для установки в закрытых шкафах) • Габариты (Ш×В×Г): 22 × 90 × 100 мм • Вес: ~0.2 кг |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +50 °C • Температурный диапазон хранения: -40 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–50 Гц, ускорение 0.5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-3, EN 61000-6-2, RoHS |
Преимущества и особенности ABB CPU0002
-
Компактность и низкое энергопотребление
ABB CPU0002 имеет габариты 22 × 90 × 100 мм и вес ~0.2 кг — это позволяет установить его в самых маленьких шкафах или даже на панелях с ограниченным пространством (например, в автоматах для продажи товаров или небольших насосных станции). Потребление питания не превышает 5 ВА, что делает контроллер энергоэффективным и подходящим для систем с ограниченным электроснабжением (например, автономные объекты с солнечными панелями). -
Гибкая система входов/выходов и расширяемость
Встроенные 8 цифровых входов, 4 цифровых выхода, 2 аналоговых входа и 1 аналоговый выход достаточны для управления простыми процессами (например, линией упаковки или небольшим конвейером). При необходимости расширения функционала ABB CPU0002 поддерживает модули расширения серии AC 500-eCo (например, дополнительные цифровые/аналоговые модули) через порт RS-485 — это позволяет увеличить количество входов/выходов до 64, адаптируя контроллер к растущим потребностям производства. -
Простота программирования и эксплуатации
Программирование ABB CPU0002 выполняется через ABB Automation Builder — интегрированную среду с интуитивным интерфейсом, поддержкой языков IEC 61131-3 (Логические диаграммы LD, Блочные схемы FBD, Структурированный текст ST) и готовыми шаблонами для часто используемых функций (например, таймеры, счетчики, регулирование температуры). Для операторов доступна связь с HMI через порт RS-485 — можно визуализировать параметры процесса (например, количество произведенных деталей, температура) и вносить корректировки (например, изменить скорость конвейера) без подключения к ПК. -
Надежность и защита от помех
ABB CPU0002 прошел испытания на устойчивость к электромагнитным помехам (EN 61000-6-2) — он не подвержен ложным срабатываниям при наличии помех от инверторов, трансформаторов или силовых кабелей. Встроенная защита от короткого замыкания на цифровых выходах (максимальный ток 0.5 А на выход) предотвращает повреждение контроллера при неисправности исполнительных устройств (например, короткое замыкание в приводе конвейера). Также контроллер поддерживает архивацию данных на microSD-карту — можно сохранять исторические данные процессов (до 32 ГБ) для последующего анализа производительности или расследования аварий.
Примеры применения ABB CPU0002
- Пищевая промышленность: Упаковочная линия для овощей
В небольшом заводе по упаковке овощей ABB CPU0002 управляет линией, включающей конвейер, датчик наличия овощей и упаковочный механизм:
- 4 цифровых входа ABB CPU0002 подключены к датчикам положения (определяют наличие овощей на конвейере), 2 аналоговых входа — к датчику температуры окружающей среды (0–10 В DC) и датчику уровня упаковочной пленки (4–20 мА);
- 2 цифровых выхода отправляют команды на привод конвейера (включение/отключение), 1 аналоговый выход — на регулирование скорости конвейера (4–20 мА), 1 цифровой выход — на упаковочный механизм;
- Через порт RS-485 ABB CPU0002 подключен к операторской панели HMI — оператор видит количество упакованных овощей, температуру и уровень пленки, а также может остановить линию в случае аварии;
- Данные о производстве (количество упаковок за смену) архивируются на microSD-карту, что позволяет анализировать производительность и планировать техническое обслуживание.
- Водоснабжение: Небольшая насосная станция
В насосной станции для полива садов ABB CPU0002 управляет двумя насосами и датчиком уровня воды в резервуаре:
- 2 цифровых входа ABB CPU0002 подключены к датчикам уровня воды (низкий/высокий уровень в резервуаре), 1 аналоговый вход — к датчику давления воды в трубопроводе (4–20 мА);
- 2 цифровых выхода отправляют команды на контакторы насосов (включение/отключение) — при низком уровне воды контроллер отключает насосы, при высоком уровне — останавливает наполнение резервуара;
- Аналоговый выход ABB CPU0002 регулирует скорость насоса через инвертор (4–20 мА) — поддерживает постоянное давление воды в трубопроводе (например, 3 бар);
- Потребление питания ABB CPU0002 ≤5 ВА делает его подходящим для автономной станции с солнечными панелями — снижает нагрузку на батареи.
- Пластиковое производство: Линейка формовки деталей
В заводе по производству пластиковых кнопок ABB CPU0002 управляет линией формовки, включая нагревательный элемент, формовочный механизм и конвейер для готовых деталей:
- 2 аналоговых входа ABB CPU0002 подключены к датчику температуры нагревательного элемента (4–20 мА) и датчику давления формовки (0–10 В DC);
- 1 аналоговый выход регулирует мощность нагревательного элемента (4–20 мА) — поддерживает температуру 180 °C ±2 °C;
- 4 цифровых выхода отправляют команды на формовочный механизм (закрытие/открытие), конвейер (включение/отключение) и сигнальную лампу готовности;
- Через USB-порт ABB CPU0002 периодически подключается к ПК для обновления программы и скачивания архивов данных (количество произведенных кнопок, температура за сутки) — упрощает управление производством.
Сравнение с конкурентами
Сравним ABB CPU0002 с контроллером Siemens LOGO! 8 (6ED1052-1HB08-0BA0) — популярным аналогом для автоматизации простых процессов:
| Параметр | ABB CPU0002 | Siemens LOGO! 8 6ED1052-1HB08-0BA0 |
|---|---|---|
| Встроенные цифровые входы | 8 | 8 |
| Встроенные цифровые выходы | 4 (0.5 А/выход, 2 А суммарно) | 4 (0.5 А/выход, 1.6 А суммарно) |
| Встроенные аналоговые входы | 2 (0–10 В DC / 4–20 мА) | 2 (0–10 В DC / 4–20 мА) |
| Встроенные аналоговые выходы | 1 (0–10 В DC / 4–20 мА) | 1 (0–10 В DC / 4–20 мА) |
| Память программы/данных | 64 кБ / 128 кБ | 40 кБ / 64 кБ |
| Поддержка карт памяти | microSD (до 32 ГБ) | Нет |
| Потребление питания | ≤5 ВА | ≤8 ВА |
| Коммуникационные порты | RS-485, USB | RS-485, Ethernet, USB |
Вывод: ABB CPU0002 превосходит аналог Siemens по объему памяти (64 кБ программы / 128 кБ данных против 40 кБ / 64 кБ), суммарному току на цифровых выходах (2 А против 1.6 А) и поддержке microSD-карт (для архивации данных). Также ABB CPU0002 имеет более низкое энергопотребление (≤5 ВА против ≤8 ВА), что важно для автономных систем. Недостаток ABB CPU0002 — отсутствие встроенного Ethernet-порта (у Siemens LOGO! 8 он есть), но для большинства простых процессов RS-485 и USB полностью достаточны. Для объектов, где требуется архивация данных и низкое энергопотребление, ABB CPU0002 является предпочтительным выбором.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB CPU0002 для автоматизации простых технологических процессов (упаковка, транспортировка, насосные станции) с небольшим количеством входов/выходов. При выборе учитывайте:
- Потребность в аналогах: Если требуется обработка сигналов от датчиков температуры/давления (4–20 мА / 0–10 В DC), ABB CPU0002 с 2 встроенными аналоговыми входами подходит идеально;
- Архивation данных: При необходимости сохранять исторические данные (например, количество произведенных деталей) выбирайте ABB CPU0002 за счет поддержки microSD-карт;
- Энергопотребление: Для автономных систем (солнечные панели, батареи) ABB CPU0002 лучше, чем аналоги с более высоким потреблением.
-
Монтаж:
- Устанавливайте ABB CPU0002 на DIN-рейли с расстоянием ≥5 мм от других устройств для естественной охлаждения;
- Подключите питание 24 В DC к клеммам +24 В и 0 В (обserve полярность — ошибка приведет к повреждению контроллера);
