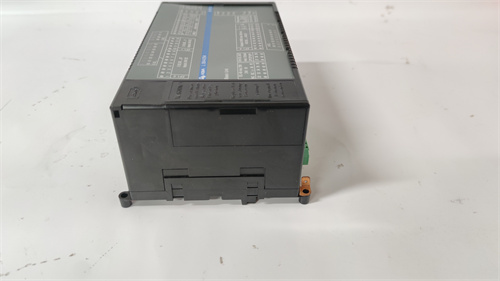

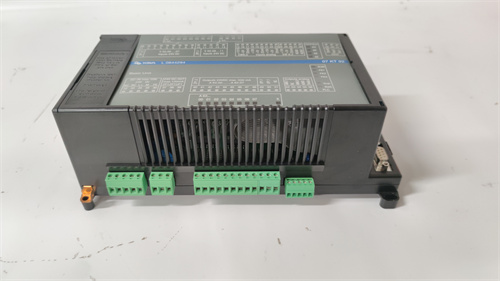

ABB CS31

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики сети и топологии:
  • Тип сети — шина (bus topology), поддерживает пассивные концентраторы для расширения;
  • Максимальное количество устройств в сети — 32 устройства (контроллер + 31 периферийное оборудование: модули I/O, сенсоры);
  • Максимальная длина линии — 1000 м (при использовании витая пара Cat5e, без концентраторов); до 2000 м (с использованием 1 пассивного концентратора ABB);
  • Скорость передачи данных — 9600 бит/с (базовая) или 19200 бит/с (настраиваемая через ПО ABB Control Builder);
  • Протокол передачи — проприетарный протокол ABB CS31 (оптимизирован для низкой задержки и надежности, поддерживает проверку целостности данных CRC).
• Характеристики интерфейсов и совместимости:
  • Тип интерфейса — RS-485 (полудуплекс, разъемы Phoenix Contact для удобного монтажа);
  • Совместимые контроллеры ABB — AC31 (全系列), AC500 (с модулем коммуникации CM571-CS31);
  • Совместимые модули I/O ABB — CS2000-9944 (цифровые I/O), AI830 (аналоговые входы), AO830 (аналоговые выходы), DI830 (цифровые входы);
  • Поддержка диагностики — через ПО ABB Control Builder (мониторинг состояния сети, отображение ошибок: разрыв линии, неопознанное устройство).
• Характеристики питания и защиты:
  • Тип питания для устройств в сети — отдельное питание 24 В DC (от блоков питания ABB CP-E 24/2.1 или аналогичных);
  • Потребление энергии (коммуникационная часть) — ≤50 мА на устройство (при 24 В DC);
  • Защитные функции — от короткого замыкания в линии RS-485 (электронное ограничение тока), от переvoliтажа (до 30 В DC);
  • Изолировка — электрическая изолировка линии RS-485 от питания (250 В RMS, предотвращает попадание электромагнитных помех).
• Операционные условия и конструкция:
  • Температурный диапазон работы — -25 °C до +70 °C (устойчив к экстремальным температурам в цехах и полевых условиях);
  • Влажность — до 95% (без конденсата);
  • Вибрации — 10–500 Гц: 5 g по трем осям (соответствует стандарту IEC 60068-2-6);
  • Сертификации — CE, UL 508, CSA C22.2 No. 14 (соответствует международным стандартам промышленной безопасности).

Преимущества и особенности

• Простота конфигурации и монтажа: Система ABB CS31 не требует сложной настройки — достаточно подключить устройства к линии RS-485, задать уникальные адреса каждому устройству (через переключатели на корпусе модулей) и настроить параметры сети в ПО ABB Control Builder за 10–15 минут. Витая пара Cat5e используется как для передачи данных, так и для удобного монтажа (стандартные разъемы Phoenix Contact), что снижает время установки по сравнению с другими шинами (например, PROFIBUS DP).
• Экономичность для средних систем: Поддержка до 32 устройств и низкий энергопотребление делают ABB CS31 экономичным выбором для средних систем — например, в линии розлива напитков достаточно одного контроллера ABB AC31 и 10 модулей ABB CS2000-9944 (цифровые I/O) подключенных к ABB CS31, что обходит необходимость покупки дорогой Ethernet-инфраструктуры. Также стоимость компонентов ABB CS31 ниже, чем у промышленных шин PROFIBUS или EtherNet/IP.
• Идеальная совместимость с оборудованием ABB: ABB CS31 полностью синхронизируется с контроллерами ABB AC31/AC500 и модулями I/O ABB — при подключении модуля ABB CS2000-9944 контроллер автоматически распознает тип устройства, и данные передаются без задержек (≤100 мс). Это устраняет проблемы совместимости, которые часто возникают при использовании оборудования разных брендов. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт ABB CS31].
• Надежность и устойчивость в суровых условиях: Температурный диапазон -25 °C/+70 °C и защита от короткого замыкания делают ABB CS31 устойчивым в тяжелых индустриальных условиях — например, в строительстве (автоматизация насосов на стройплощадках с переменной температурой) или в пищевых заводах (мытье оборудованием с водой, без риска повреждения линии). Изолировка 250 В RMS предотвращает искажения сигнала от электродвигателей или трансформаторов.
• Легкая диагностика: Через ПО ABB Control Builder оператор может в реальном времени отслеживать состояние сети ABB CS31 — видеть список подключенных устройств, их адреса и статус (нормальный/ошибка). При разрыве линии или неработающем модуле ПО сразу отображает место возникновения проблемы (например, “устройство с адресом 5 не отвечает”), что сокращает время поиска и устранения неисправностей.

Примеры применения в отраслях

• Пищевая промышленность (управление линией розлива сока): В заводе по производству сока к контроллеру ABB AC31 подключена сеть ABB CS31, в которой входят: 4 модуля ABB CS2000-9944 (управление 64 исполнительным механизмом: клапаны розлива, приводы конвейера), 2 модуля AI830 (мониторинг 16 параметров: уровень сока в резервуарах, температура), 1 модуль AO830 (регулировка скорости насосов). При достижении максимального уровня сока в бутылке датчик отправляет сигнал в модуль AI830, который через ABB CS31 передает данные в AC31 — контроллер останавливает клапан розлива и активирует световой сигнализатор. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CS31].
• Строительство (автоматизация системы водоснабжения стройплощадки): На стройплощадке сеть ABB CS31 объединяет контроллер ABB AC31, 3 модуля DI830 (подключение 24 датчика уровня воды в резервуарах) и 2 модуля AO830 (управление 16 насосами). При снижении уровня воды ниже порога датчик отправляет сигнал в DI830, через ABB CS31 данные поступают в AC31 — контроллер включает соответствующие насосы. Температурный диапазон -25 °C/+70 °C позволяет системе работать в зимних условиях (без отключения на морозе).
• Электроника (контроль сборочной линии микросхем): В заводе по сборке микросхем сеть ABB CS31 подключена к контроллеру ABB AC31 и включает 5 модулей ABB CS2000-9944 (управление 80 механизмами: манипуляторы для подачи компонентов, проверяющие устройства). При обнаружении бракованной микросхемы проверяющее устройство отправляет сигнал в ABB CS2000-9944, через ABB CS31 контроллер получает команду на отключение манипулятора и удаление брака. Легкая диагностика позволяет быстро находить неисправные механизмы (например, “манипулятор 3 не отвечает”).
• Сельское хозяйство (автоматизация теплиц): В теплице сеть ABB CS31 объединяет контроллер ABB AC31, 2 модуля AI830 (мониторинг температуры и влажности воздуха) и 3 модуля AO830 (управление вентиляторами, системами полива). При превышении температуры 28 °C датчик отправляет сигнал в AI830, через ABB CS31 контроллер включает вентиляторы и снижает температуру. Низкий энергопотребление системы позволяет использовать ее с автономными источниками питания (солнечные панели) в удаленных теплицах.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Если проект имеет ограниченный бюджет и требует связи на большой дистанции (до 1000 м) — ABB CS31 — оптимальный выбор, так как он сочетает низкую стоимость с большой длиной линии, обходя необходимость покупки дорогих концентраторов.
  2. При использовании контроллеров ABB AC31/AC500 — ABB CS31 обеспечивает максимальную совместимость с модулями I/O ABB (например, ABB CS2000-9944), без проблем с передачей данных или распознаванием устройств.
  3. Для систем с ≤32 устройствами (мелкие линии розлива, автоматизация теплиц) — ABB CS31 полностью покрывает потребности, при этом не перегружая контроллер и не требуя сложной инфраструктуры. Детали по выбору доступны по ссылке: [ссылка на продукт ABB CS31].
• Предостережения:
  1. Не превышайте количество устройств и длину линии: Максимальное количество устройств в сети ABB CS31 — 32, максимальная длина — 1000 м (без концентраторов). Превышение этих параметров приведет к искажению сигнала и потере данных.
  2. Используйте только витую пара Cat5e: Для линии ABB CS31 рекомендуется использовать витую пара Cat5e с экранированием — это снижает попадание электромагнитных помех и увеличивает надежность связи. Не используйте простые одножильные провода.
  3. Задвайте уникальные адреса устройства: Каждый модуль в сети ABB CS31 должен иметь уникальный адрес (1–32). Дублирование адресов вызовет конфликт в сети и остановку передачи данных.
  4. Регулярно проверяйте состояние сети: Через ПО ABB Control Builder рекомендуется проверять состояние ABB CS31 1 раз в неделю — это позволит своевременно выявить проблемы (например, окисление контактов в разъемах) и устранить их, предотвращая остановку системы.
