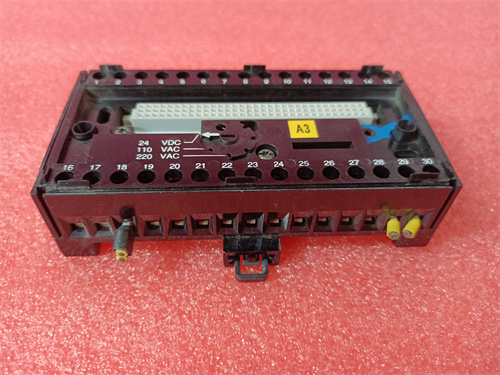

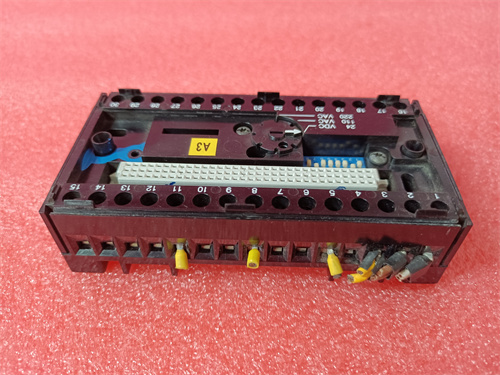

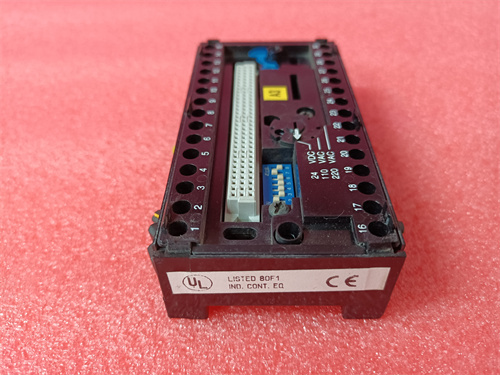

ABB CS31

Описание

Общая характеристика продукта

Параметры продукта

• Сетевые характеристики:
  • Тип топологии: Линия (длинная до 1200 м), звезда (с использованием концентратора);
  • Протокол доступа: Мастер-слейв (только мастер инициализирует передачу данных);
  • Скорость передачи: 9.6 кбит/с, 19.2 кбит/с, 38.4 кбит/с, 500 кбит/с (ручной выбор или автоматическая адаптация);
  • Количество устройств: 1 мастер + до 31 слейв (всего 32 устройства в сети);
  • Интерфейс физической среды: RS485 (дифференциальная передача), поддержка двухпроводной и четырехпроводной шин;
  • Латентность передачи: ≤10 мс (при скорости 500 кбит/с и 10 слейвах).
• Характеристики защиты и надежности:
  • Защита against помех: Дифференциальная передача RS485 (подавление помех EMC), контрольная сумма (CRC-16) для проверки целостности данных;
  • Резервность: Поддержка топологии “линия с резервом” (два параллельных кабеля), автоматическое переключение при сбое одного канала;
  • Класс электромагнитной совместимости (EMC): Класс 2 (IEC 61000-6-2) — для промышленных зон с умеренными помехами.
• Совместимость и эксплуатационные параметры:
  • Совместимое оборудование: Контроллеры ABB AC 500, модули I/O ABB AC 500 I/O, операторские панели ABB Panel 500, сторонние модули RS485 (с сертификацией CS31);
  • Максимальное расстояние между устройствами: 1200 м (при скорости 9.6 кбит/с, используя кабель с импедансом 120 Ом);
  • Температурный диапазон работы: -20 °C до +60 °C (для сертифицированного оборудования);
  • Питание устройств: DC 24 В ±10% (стандарт для большинства совместимых модулей).

Преимущества и особенности

• Простота Внедрения и Низкая Стоимость: ABB CS31 не требует сложной настройки — для запуска сети достаточно подключить устройства к шине RS485, задать уникальные адреса слейвов через ABB Control Builder Plus и запустить обмен данными. Отсутствие необходимости в специализированных коммутаторах (в отличие от Ethernet) снижает общую стоимость внедрения, что актуально для малых производственных линий (например, линии упаковки печенья в пищевой промышленности).
• Надежность Передачи на Средние Расстояния: Дифференциальная передача RS485 и контрольная сумма CRC-16 у ABB CS31 гарантируют стабильную работу даже на расстояниях до 1200 м и в условиях умеренных электромагнитных помех — например, в строительстве при управлении системами кондиционирования в большом торговом центре, сигналы от датчиков температуры передаются без искажений на контроллер, расположенный в техническом подвале.
• Гибкая Совместимость с Оборудованием ABB: ABB CS31 идеально интегрируется с контроллерами AC 500 и модулями I/O AC 500 I/O — например, в автоматизации станка с ЧПУ контроллер AC 500 через ABB CS31 управляет модулем цифровых выходов (для приводов инструмента) и получает данные от модуля аналоговых входов (с датчиков положения детали). Это гарантирует минимальную латентность и отсутствие конфликтов в обмене данными.
• Резервность и Легкая Диагностика: Поддержка топологии “линия с резервом” у ABB CS31 обеспечивает восстановление связи за ≤100 мс при разрыве основного кабеля — например, в линии упаковки если основной кабель между двумя модулями I/O разорван, сеть автоматически переключается на резервный канал, не останавливая производство. Кроме того, большинство совместимых устройств имеют LED-индикаторы состояния CS31 (зеленый — связь нормальна, красный — ошибка), что упрощает поиск неисправностей.
• Масштабируемость для Средних Систем: Возможность подключения до 31 слейва к одному мастеру позволяет масштабировать ABB CS31 в зависимости от потребностей — например, при расширении линии упаковки достаточно добавить новый модуль I/O в сеть, задать ему уникальный адрес и настроить обмен данными с существующим контроллером, без перестройки всей сети.

Примеры применения в отраслях

• Пищевая промышленность (линия упаковки шоколада): Управление приводами и датчиками — Контроллер ABB AC 500 через ABB CS31 управляет 3 модулями I/O AC 500 I/O (1 модуль цифровых входов для датчиков наличия шоколада, 2 модуля цифровых выходов для приводов конвейера и упаковочного механизма). Скорость передачи 500 кбит/с обеспечивает мгновенную реакцию — при отсутствии шоколада на конвейере датчик отправляет сигнал в контроллер, который останавливает привод упаковки, предотвращая образование пустых упаковок. Легкая диагностика через LED-индикаторы CS31 позволяет быстро выявить разрыв кабеля между модулями.
• Строительство (системы БМП в офисном здании): Контроль кондиционирования и освещения — Контроллер ABB AC 500 в техническом помещении через ABB CS31 управляет 15 датчиков температуры (расположенных в офисных помещениях) и 20 модулями релейных выходов (для включения/выключения кондиционеров и светильников). Максимальное расстояние между контроллером и крайним датчиком — 800 м, при этом сигналы передаются без искажений благодаря дифференциальной передаче RS485. При превышении температуры в офисе выше 25 °C контроллер через ABB CS31 включает кондиционер, поддерживая комфортный микроклимат.
• Легкая промышленность (автоматизация станка с ЧПУ для обработки дерева): Управление приводами и считывание параметров — Контроллер ABB AC 500 через ABB CS31 получает данные от модуля аналоговых входов (датчик скорости шпинделя, датчик положения инструмента) и отправляет команды на модуль силовых выходов (для регулировки скорости шпинделя и подачи инструмента). Скорость передачи 38.4 кбит/с обеспечивает латентность ≤15 мс, что критично для точной обработки деревянных деталей. Резервная топология CS31 предотвращает остановку станка при разрыве кабеля между контроллером и модулем.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для малых и средних производственных линий (упаковка, станки с ЧПУ) — выбирайте ABB CS31, так как он сочетает низкую стоимость внедрения и простоту настройки, в отличие от более сложных Profibus DP или DeviceNet. Особенно актуально, если используется оборудование ABB (AC 500, Panel 500), так как интеграция будет максимальной.
  2. Для систем с расстояниями до 1200 м и умеренными помехами — ABB CS31 с дифференциальной передачей RS485 подходит лучше, чем DeviceNet (максимум 500 м) или стандартный Modbus RTU (нижняя скорость). Например, при управлении системами БМП в большом здании это гарантирует передачу сигналов без искажений.
  3. Для проектов с ограниченным бюджетом — ABB CS31 не требует покупки специализированных коммутаторов или адаптеров, что снижает общую стоимость на 30–50% по сравнению с Profibus DP.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB CS31].
• Предостережения:
  1. Используйте сертифицированный кабель RS485: Для ABB CS31 применяйте кабель с импедансом 120 Ом, двумя парами проводов (для основного и резервного каналов) и защитной экранировкой. Низкокачественные кабели приведут к искажению сигналов и сбоям в сети, особенно на больших расстояниях.
  2. Устанавливайте терминаторы на крайних устройствах: В топологии “линия” на первом и последнем устройстве сети ABB CS31 обязательно установите терминатор 120 Ом — это подавляет отражения сигнала и предотвращает потерю данных, особенно при скоростях ≥19.2 кбит/с.
  3. Не превышайте количество устройств и расстояние: Подключение более 32 устройств или превышение расстояния 1200 м (при 9.6 кбит/с) приведет к увеличению латентности и снижению надежности. Для расширения используйте дополнительный мастер или разделите сеть на сегменты (с подключением через репитеры CS31).
  4. Избегайте параллельного монтажа с высоковольтными линиями: Кабели ABB CS31 должны располагаться не менее 0.5 м от линий электропередач >1 кВ — близкое расположение приведет к сильным электромагнитным помехам и выходу сети из строя.
