Описание

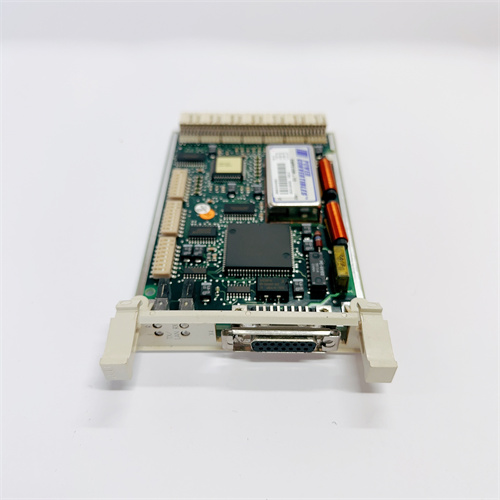

Общая информация о продукте ABB CS513 3BSE000435R1
ABB CS513 3BSE000435R1 — это модуль коммуникации для систем распределенного управления (DCS) ABB Symphony Plus, предназначенный для обеспечения надежного обмена данными между контроллерами и внешними устройствами. Этот модуль выступает в роли шлюза, поддерживая промышленные протоколы и обеспечивая интеграцию с различными компонентами автоматизированных систем. Благодаря своей стабильности и широкой совместимости ABB CS513 3BSE000435R1 идеально подходит для энергетики, нефтегазовой промышленности и металлургии, где требуется бесперебойная связь между уровнями управления. Полная информация о ABB CS513 3BSE000435R1, включая руководства по настройке и спецификации, доступна на официальном ресурсе: [ссылка на ABB CS513 3BSE000435R1](здесь будет предоставлен ваша ссылка).
ABB CS513 3BSE000435R1 интегрируется с контроллерами Symphony Plus, поддерживая протоколы Modbus RTU и RS-485, что позволяет подключаться к датчикам, исполнительным устройствам и системам мониторинга. Модуль оснащен защитными функциями от электромагнитных помех, что гарантирует стабильность сигналов в агрессивных промышленных условиях. Благодаря этому ABB CS513 3BSE000435R1 становится ключевым элементом в цепях коммуникации, минимизируя риск потерь данных и перерывов в управлении.
Технические параметры ABB CS513 3BSE000435R1
Модуль коммуникации ABB CS513 3BSE000435R1 характеризуется следующими параметрами:
-
Тип устройства: Коммуникационный модуль для обмена данными в системах DCS ABB Symphony Plus.
-
Сетевые характеристики:
- Поддерживаемые протоколы: Modbus RTU (мастер/слейв), RS-485;
- Интерфейсы: 1 порт RS-485 (для подключения внешних устройств);
- Скорость передачи данных: 1200–115200 бод (настраиваемая);
- Максимальное количество подключенных устройств: 32 (по Modbus RTU).
-
Электрические характеристики:
- Питание: 24 В DC ±10%;
- Потребляемый ток: ≤100 мА;
- Изоляция: 2500 В AC (между модулем и внешними устройствами);
- Защита от электромагнитных помех: Соответствует EN 61326-1.
-
Конструктивные параметры:
- Тип монтажа: На шасси контроллера Symphony Plus;
- Габариты: 100 × 80 × 40 мм (ширина × высота × глубина);
- Температурный диапазон работы: 0 °C до +60 °C;
- Степень защиты: IP20 (для монтажа в электрошкафу).
-
Функциональные возможности:
- Диагностика: LED-индикаторы состояния связи и питания;
- Конфигурация: Настройка параметров через программное обеспечение ABB;
- Защита: От коротких замыканий в линии RS-485 и неправильного подключения.
Преимущества и особенности ABB CS513 3BSE000435R1
ABB CS513 3BSE000435R1 выделяется среди коммуникационных модулей благодаря следующим характеристикам:
- Глубокая интеграция с Symphony Plus: Оптимизирован для работы с контроллерами этой платформы, что обеспечивает минимальную задержку в передаче данных и максимальную надежность в критических процессах.
- Высокая надежность связи: Защита от электромагнитных помех и стабильная работа в диапазоне 0–60 °C делают модуль устойчивым к агрессивным факторам производства (например, вблизи двигателей или трансформаторов).
- Гибкость настройки: Возможность выбора скорости передачи (1200–115200 бод) и режима работы (мастер/слейв) позволяет адаптировать модуль под специфику подключенных устройств, от старых датчиков до современных систем.
- Легкость интеграции: Поддержка Modbus RTU — одного из самых распространенных протоколов в промышленности — упрощает подключение как новых, так и устаревших оборудования, сокращая время наладки.
Примеры применения ABB CS513 3BSE000435R1
ABB CS513 3BSE000435R1 используется в сферах, где требуется надежная коммуникация с внешними устройствами:
- Теплые электростанции: Обмен данными между контроллером Symphony Plus и системой мониторинга топлива — модуль через Modbus RTU передает данные о расходе мазута, а защитные функции предотвращают искажения сигналов от генераторов.
- Н нефтегазовые платформы: Связь с датчиками давления в скважинах — ABB CS513 3BSE000435R1 собирает данные от 32 датчиков (по RS-485) и передает их в контроллер, обеспечивая стабильность даже при вибрациях и влажности.
- Металлургические комбинаты: Управление системами вентиляции печей — модуль выступает в роли мастера Modbus, отправляя команды на регулировку вентиляторов и получая данные о температуре, что гарантирует равномерное охлаждение.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens S7-1200 CM 1241, Emerson DeltaV Modbus Card) ABB CS513 3BSE000435R1 имеет преимущества:
| Параметр сравнения | ABB CS513 3BSE000435R1 | Siemens S7-1200 CM 1241 | Emerson DeltaV Modbus Card |
|---|---|---|---|
| Максимальное количество устройств | 32 | 31 | 16 |
| Температурный диапазон | 0 °C до +60 °C | 0 °C до +55 °C | 0 °C до +50 °C |
| Интеграция с自家 системой | Полная (Symphony Plus) | Полная (S7-1200) | Полная (DeltaV) |
ABB CS513 3BSE000435R1 предлагает больше возможностей для подключения устройств и более широкий температурный диапазон, что делает его предпочтительным для крупных и агрессивных промышленных объектов.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы ABB Symphony Plus: Для этих платформ ABB CS513 3BSE000435R1 обеспечивает оптимальную совместимость, что критично для минимизации задержек в передаче данных.
- Многочисленные внешние устройства: При наличии 16–32 устройств (датчиков, приводов) его поддержка до 32 узлов экономит количество модулей и упрощает сеть.
- Агрессивные условия: В цехах с высокими температурами (до +60 °C) или сильными электромагнитными помехами его надежность становится ключевым фактором.
Меры предосторожности
- Проверка соединений: Регулярно осматривать разъемы RS-485 на окисление или загрязнение — это предотвращает потери сигналов и снижение качества связи.
- Защита кабелей: Использовать экранированные кабели для RS-485 и заземлить экран — это уменьшает влияние внешних помех на передачу данных.
- Корректная настройка скорости: Выбирать скорость передачи (1200–115200 бод) в соответствии с требованиями подключенных устройств — несоответствие может привести к искажениям данных.
- Обновление конфигурации: Сохранять настройки модуля в резервной копии — это позволяет быстро восстановить работу при замене или переустановке.
