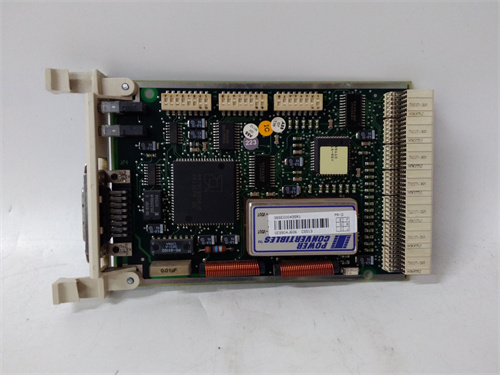

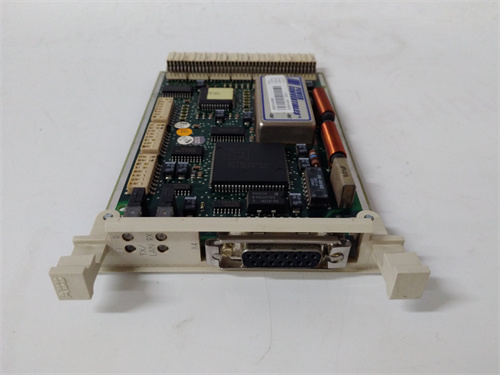

ABB CS513 3BSE000435R1

Технические параметры ABB CS513 3BSE000435R1

Технические характеристики ABB CS513 3BSE000435R1 соответствуют стандартам IEC 61508 (системы безопасности), IEC 61131-3 (программирование ПЛК) и EN 61000-6-2 (ЭМС-устойчивость):

Параметр	Значение/Характеристика
Тип устройства	Контроллер безопасности (Safety PLC) серии ABB AC 500-S, категория SIL 2
Основные характеристики безопасности	• Категория SIL: SIL 2 (по IEC 61508, для функций безопасности) • Структура: Двойная модульная (2 канала, 1oo2D — 1 out of 2 with Diagnostics) • Среднее время между отказами (MTBF): ≥100 000 часов • Время восстановления (MTTR): ≤1 час
Процессор и память	• Процессор: 32-битный ARM Cortex-M4 (частота 168 МГц) • Память программы: 512 КБ Flash • Память данных: 128 КБ RAM (с батарейной поддержкой) • Память логов: 64 КБ (для записи событий безопасности)
Коммуникационные интерфейсы	• Внутренняя шасси: Backplane Bus AC 500-S (скорость 100 Мбит/с, для подключения модулей I/O) • Ethernet: 2 порта RJ45 (10/100 Mbps, поддерживает PROFINET IRT, Ethernet/IP Safety) • RS485: 1 порт (поддерживает Modbus RTU Safety)
Питание	• Источник питания: 24 В DC (дубльное питание, для увеличения отказоустойчивости) • Максимальный ток потребления: 300 мА (на каждый канал) • Диапазон питания: 24 В DC ±20% • Защита от перегрузки: Ток ограничивается ≤400 мА per канал
Конструктивные параметры	• Тип монтажа: DIN-рейли (35 мм, EN 50022) или панельное крепление • Габариты (Ш×В×Г): 120 × 180 × 100 мм (ширина × высота × глубина) • Вес: ~1.5 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное), “Status” (желтый — работа нормальная, красный — ошибка), “SIL” (синий — соответствие SIL 2)
Эксплуатационные параметры	• Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤50 Г (пulse duration 11 ms)
Сертификации	CE, UL 508S (дляSafety PLC), IECEx, ATEX (Ex d IIC T4 Ga — зона 1), сертификаты SIL 2 (по IEC 61508), RoHS.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB CS513 3BSE000435R1

Первым делом рассмотрим промышленный контроллер безопасности (Safety PLC) — ABB CS513 3BSE000435R1, относящийся к серии ABB AC 500-S (специализирующейся на решениях безопасности для критических промышленных процессов, где нарушение работы может привести к опасности для персонала, повреждению оборудования или остановке производства). Это устройство предназначено для реализации функций безопасности категории SIL 2 (по стандарту IEC 61508) и управления защитными системами: аварийные останавли (ESD), защита от перегрева, блокировки опасных зон и системы пожаротушения. ABB CS513 3BSE000435R1 выделяется высокой отказоустойчивостью (двойная модульная структура), интеграцией с системами автоматизации ABB (например, AC800M) и простотой программирования, становясь ключевым элементом для объектов с повышенными требованиями к безопасности — например, нефтегазовые рефинерь, химические заводы, атомные электростанции (АЭС).

ABB CS513 3BSE000435R1 гарантирует безотказную работу защитных систем даже при отказе одного из модулей: например, на нефтегазовой рефинерии ABB CS513 3BSE000435R1 управляет системой аварийного останова (ESD) для трубопроводов с легковоспламеняющимся веществами. При превышении критического давления в трубопроводе (сигнал от сенсора давления) контроллер мгновенно отправляет команду на закрытие аварийных клапанов — задержка реакции ≤100 мс, что соответствует требованиям SIL 2. Благодаря двойной модульной структуре (2 независимых канала управления) ABB CS513 3BSE000435R1 продолжает работать даже при отказе одного канала: система автоматически переключается на резервный модуль, без прерывания защиты. Также ABB CS513 3BSE000435R1 поддерживает интеграцию с SCADA-системами ABB System 800xA — операторы могут отслеживать состояние защитных систем в реальном времени и получать оповещения об ошибках (например, отказ сенсора) на операторской панели.

Особенно стоит отметить, что ABB CS513 3BSE000435R1 программируется через стандартное ПО ABB CoDeSys Safety (совместимое с IEC 61131-3), что упрощает разработку и проверку программ безопасности — инженеры не нужно изучать специализированные языки программирования. Модульная конструкция также позволяет расширять функциональность: можно добавлять модули цифровых входов/выходов (например, ABB DI810) или коммуникационные модули (например, ABB DLM01) для подключения дополнительных сенсоров или систем. Полную информацию о ABB CS513 3BSE000435R1, включая технические спецификации, руководства по программированию и сертификаты SIL, можно найти по ссылке: [ссылка на продукт ABB CS513 3BSE000435R1] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB CS513 3BSE000435R1

Параметр	Значение/Характеристика
Тип устройства	Контроллер безопасности (Safety PLC) серии ABB AC 500-S, категория SIL 2
Основные характеристики безопасности	• Категория SIL: SIL 2 (по IEC 61508, для функций безопасности) • Структура: Двойная модульная (2 канала, 1oo2D — 1 out of 2 with Diagnostics) • Среднее время между отказами (MTBF): ≥100 000 часов • Время восстановления (MTTR): ≤1 час
Процессор и память	• Процессор: 32-битный ARM Cortex-M4 (частота 168 МГц) • Память программы: 512 КБ Flash • Память данных: 128 КБ RAM (с батарейной поддержкой) • Память логов: 64 КБ (для записи событий безопасности)
Коммуникационные интерфейсы	• Внутренняя шасси: Backplane Bus AC 500-S (скорость 100 Мбит/с, для подключения модулей I/O) • Ethernet: 2 порта RJ45 (10/100 Mbps, поддерживает PROFINET IRT, Ethernet/IP Safety) • RS485: 1 порт (поддерживает Modbus RTU Safety)
Питание	• Источник питания: 24 В DC (дубльное питание, для увеличения отказоустойчивости) • Максимальный ток потребления: 300 мА (на каждый канал) • Диапазон питания: 24 В DC ±20% • Защита от перегрузки: Ток ограничивается ≤400 мА per канал
Конструктивные параметры	• Тип монтажа: DIN-рейли (35 мм, EN 50022) или панельное крепление • Габариты (Ш×В×Г): 120 × 180 × 100 мм (ширина × высота × глубина) • Вес: ~1.5 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное), “Status” (желтый — работа нормальная, красный — ошибка), “SIL” (синий — соответствие SIL 2)
Эксплуатационные параметры	• Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤50 Г (пulse duration 11 ms)
Сертификации	CE, UL 508S (дляSafety PLC), IECEx, ATEX (Ex d IIC T4 Ga — зона 1), сертификаты SIL 2 (по IEC 61508), RoHS.

Преимущества и особенности ABB CS513 3BSE000435R1

Высокая отказоустойчивость и соответствие SIL 2
Двойная модульная структура (1oo2D) и сертификация SIL 2 делают ABB CS513 3BSE000435R1 подходящим для критических защитных систем: даже при отказе одного канала контроллер продолжает обеспечивать безопасность, что соответствует требованиям нефтегазовой и химической промышленности. MTBF ≥100 000 часов также гарантирует долговечную работу — снижает частоту обслуживания и замены оборудования по сравнению с контроллерами Schneider Electric Modicon M340-S (MTBF ~80 000 часов).
Интеграция с системами ABB и универсальность
ABB CS513 3BSE000435R1 легко интегрируется с другими устройствами ABB: контроллерами AC800M (для общего управления процессами), модулями I/O DI810/DO810 (для подключения сенсоров/клапанов) и SCADA System 800xA (для мониторинга). Это позволяет создавать единую систему “управление процессами + безопасность” без проблем с несовместимостью — данные о состоянии безопасности автоматически передаются в контроллер процессов, и наоборот. Поддержка стандартных протоколов (PROFINET IRT, Ethernet/IP Safety) также делает его совместимым с устройствами сторонних производителей (например, сенсорами Siemens, приводами Rockwell).
Простота программирования и обслуживания
Программирование через ПО ABB CoDeSys Safety (совместимое с IEC 61131-3) упрощает разработку кода безопасности — инженеры могут использовать языки Ladder Logic, Function Block Diagram или Structured Text, которые они уже знают. Встроенные инструменты диагностики (логи событий, мониторинг состояния каналов) позволяют быстро локализовать ошибки: например, при отказе сенсора ABB CS513 3BSE000435R1 записывает событие в память логов и отправляет оповещение в SCADA, что сокращает время восстановления до 30 минут (вместо 1–2 часов для менее продвинутых контроллеров).
Дубльное питание и защита от помех
Дубльное питание (24 В DC ±20%) и защита от электромагнитных помех (класс A) делают ABB CS513 3BSE000435R1 устойчивым к суровым условиям: например, в атомных электростанциях (где перепады питания возможны) или в металлургических цехах (сильные электромагнитные поля). Негорючее тело UL 94 V-0 также повышает безопасность — предотвращает распространение огня при случайном перегреве компонентов.

Примеры применения ABB CS513 3BSE000435R1

Нефтегазовая промышленность: Система аварийного останова (ESD) рефинерии
На нефтегазовой рефинерии ABB CS513 3BSE000435R1 управляет системой ESD для трубопроводов с нефтепродуктами:

2 модуля DI810 (подключены к ABB CS513 3BSE000435R1) собирают сигналы от 32 сенсоров давления и температуры;
При превышении давления >10 МПа или температуры >200 °C ABB CS513 3BSE000435R1 отправляет команду на закрытие 16 аварийных клапанов (через модули DO810) — задержка ≤80 мс;
Двойная модульная структура гарантирует, что команда не прерывается даже при отказе одного канала;
Данные о событиях ESD передаются в SCADA System 800xA — операторы видят причину аварии (например, “перегрев трубопровода 3”) и могут принять меры для восстановления.

Химическая промышленность: Защита реакторов от перегрузки
В химическом заводе ABB CS513 3BSE000435R1 защищает 4 реактора от перегрузки реагентов:

RS485-порт ABB CS513 3BSE000435R1 подключен к сенсорам уровня реагентов (протокол Modbus RTU Safety);
При достижении уровня >90% объема реактора ABB CS513 3BSE000435R1 блокирует насосы подачи реагентов и открывает клапаны сброса;
Встроенные логи событий записывают каждый случай перегрузки — инженеры могут анализировать данные для предотвращения повторных инцидентов;
Интеграция с контроллером AC800M позволяет синхронизировать безопасность и процесс: AC800M останавливает реакцию, а ABB CS513 3BSE000435R1 обеспечивает аварийную защиту.

Энергетика: Защита турбин АЭС от превышения скорости
На атомной электростанции ABB CS513 3BSE000435R1 защищает турбины от превышения критической скорости:

Ethernet-порт (PROFINET IRT) ABB CS513 3BSE000435R1 подключен к сенсорам скорости турбин (обновление данных раз в 1 мс);
При скорости >3200 об/мин ABB CS513 3BSE000435R1 отправляет команду на аварийное торможение турбины — задержка ≤50 мс;
Дубльное питание гарантирует, что контроллер работает даже при отказе одного источника питания;
Соответствие SIL 2 соответствует требованиям международных стандартов безопасности для АЭС (например, IAEA Safety Standards).

Сравнение с конкурентами

Сравним ABB CS513 3BSE000435R1 с контроллерами безопасности Schneider Electric Modicon M340-S (BMXP342020S) и Siemens SIMATIC S7-1500F (6ES7510-1DJ01-0AB0):

Параметр	ABB CS513 3BSE000435R1	Schneider Modicon M340-S	Siemens S7-1500F
Категория SIL	SIL 2	SIL 2	SIL 3
Структура	Двойная модульная (1oo2D)	Одноканальная (1oo1D)	Двойная модульная (1oo2D)
MTBF	≥100 000 часов	~80 000 часов	≥120 000 часов
Поддерживаемые протоколы	PROFINET IRT, Ethernet/IP Safety, Modbus RTU Safety	Modbus RTU Safety, Ethernet/IP Safety	PROFINET IRT, PROFIBUS DP Safety
Интеграция с ABB системами	Полная (AC800M, System 800xA)	Ограниченная	Ограниченная
Стоимость (примерная)	Средняя	Низкая	Высокая

Вывод: ABB CS513 3BSE000435R1 является оптимальным выбором для проектов, где нужна баланс между безопасностью (SIL 2, двойная структура), интеграцией с ABB системами и стоимостью. Он превосходит Schneider Modicon M340-S по отказоустойчивости (MTBF) и структуре, а по стоимости более доступен, чем Siemens S7-1500F (который предназначен для SIL 3 и имеет более высокую цену).
