Описание продукта

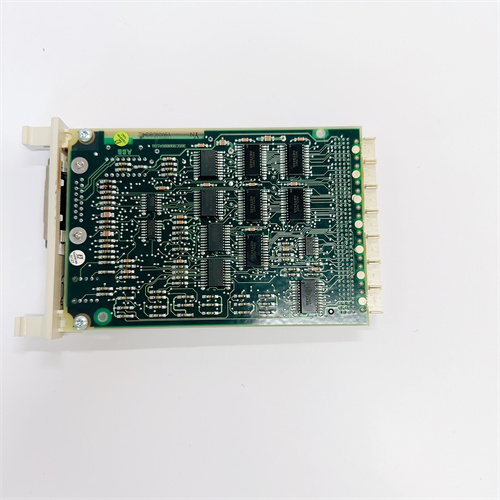

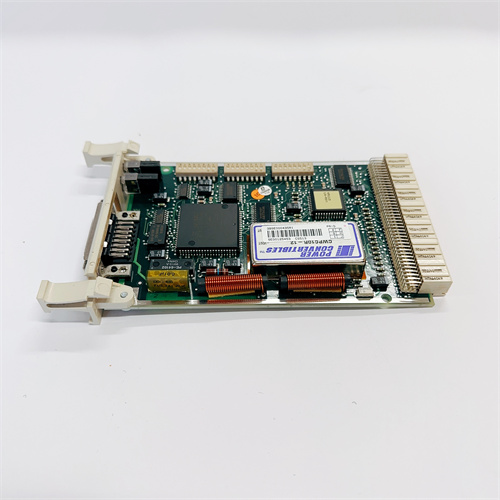

ABB CS513 3BSE000435R1 представляет собой высоконадежный цифровой входной модуль, разработанный для точного сбора дискретных сигналов от защитных датчиков, кнопок управления и статусных индикаторов в критических промышленных установках (например, котлы электростанций, химические реакторы). Модуль ABB CS513 3BSE000435R1 поддерживает подключение до 16 независимых цифровых входов, каждый из которых имеет двойную электрическую изоляцию — это предотвращает попадание электромагнитных помех и коротких замыканий из внешних цепей, гарантируя стабильность работы даже в суровых условиях. Благодаря стандартизированному дизайну для шасси Advant OCS ABB CS513 3BSE000435R1 легко монтируется и заменяется без перекомпоновки всей системы, упрощая обслуживание и сокращая время простоя. Также ABB CS513 3BSE000435R1 имеет встроенную функцию самодиагностики: он автоматически выявляет неисправности в входных цепях (например, обрыв кабеля, короткое замыкание) и передает информацию о сбое в центральный контроллер — это помогает операторам быстро локализовать проблему. Ключевой особенностью ABB CS513 3BSE000435R1 является полная совместимость с программным обеспечением ABB Control Builder, что позволяет конфигурировать каждый вход (настройка активного состояния, задержку реакции) под конкретные нужды процесса — критически важно для систем с разными типами датчиков (NPN/PNP).
Параметры продукта
- Тип модуля: Цифровой входной модуль (DI) для систем Advant OCS
- Количество каналов: 16 независимых цифровых входов
- Параметры входов:
- Тип сигнала: Дискретный (напряжение激活)
- Диапазон входного напряжения: 24 В постоянного тока (допуск ±10%)
- Ток входа: 3–10 мА (гарантирует надежное определение состояния сигнала)
- Время реакции: ≤1 мс (для быстрой передачи сигналов аварий)
- Активное состояние: Настраиваемое (высокий/низкий уровень) через ПО
- Электрические характеристики:
- Изоляция: 2 кВ переменного тока между каналами, 5 кВ переменного тока между модулем и землей
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехами)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Напряжение питания: 24 В постоянного тока (из шасси Advant OCS, потребляемый ток ≤50 мА)
- Монтаж: Для шасси ABB Advant OCS (стандартное крепление)
- Класс защиты: IP20 (для монтажа внутри шасси системного оборудования)
- Сертификация: Соответствует IEC 61131-2, UL 508, CE
Преимущества и особенности
- Высокая надежность изоляции: 2 кВ изоляция между каналами и 5 кВ изоляция от земли делает ABB CS513 3BSE000435R1 нечувствительным к электромагнитным помехам — идеально для работы рядом с высоковольтным оборудованием (трансформаторы, моторы).
- Функция самодиагностики: Автоматическое выявление неисправностей входных цепей сокращает время поиска проблем, что критично для установок с непрерывным производством (например, нефтеперерабатывающие заводы).
- Гибкая конфигурация: Настройка активного состояния и времени реакции через ABB Control Builder позволяет адаптировать модуль к разным типам датчиков — не нужно покупать отдельные модули для NPN и PNP сигналов.
- Совместимость с Advant OCS: Стандартный дизайн для шасси ABB гарантирует плагинтеграцию в существующие системы, без необходимости замены контроллеров или кабельных трасс.
Примеры применения в отраслях
- Электроэнергетика: В термальных электростанциях ABB CS513 3BSE000435R1 собирает сигналы от датчиков положения клапанов котла и статусов защитных выключателей — быстрая реакция (≤1 мс) гарантирует своевременную передачу сигналов аварий в контроллер, предотвращая повреждение оборудования.
- Химическая промышленность: В реакторных установках модуль считывает сигналы от кнопок аварийного сброса и датчиков уровня реагентов — изоляция каналов предотвращает влияние помех от смесительных агрегатов, обеспечивая достоверность данных.
- Металлургия: В сталеплавильных печах ABB CS513 3BSE000435R1 контролирует статус системы охлаждения (наличие воды, работа насосов) — функция самодиагностики быстро выявляет обрыв кабелей к датчикам, предотвращая перегрев печи.
- Нaftaгазовая отрасль: На буровых платформах модуль собирает сигналы от датчиков утечки газа и статусов экстингюishing систем — устойчивость к вибрациям и влажности гарантирует работу в суровых морских условиях.
Сравнение с конкурентами
| Параметр | ABB CS513 3BSE000435R1 | Конкурентный модуль (например, Siemens S7-400 DI 32x24VDC) |
|---|---|---|
| Количество каналов | 16 DI | 32 DI (больше, но без индивидуальной изоляции каналов) |
| Изоляция каналов | 2 кВ переменного тока | 0.5 кВ переменного тока (меньше защиты от помех) |
| Время реакции | ≤1 мс | ≤5 мс (медленнее, риск задержки сигналов аварий) |
| Совместимость с системами | Полная с ABB Advant OCS | Ограниченная с ABB (требует адаптеров) |
| Самодиагностика | По каждому каналу | Только общие ошибки модуля (не по отдельным каналам) |
Итог: ABB CS513 3BSE000435R1 превосходит конкурентов по надежности изоляции, скорости реакции и детализации диагностики, что делает его предпочтительным для систем ABB Advant OCS и критических промышленных процессов, где стабильность сигналов является приоритетом.
Советы по подбору и предостережения
Советы по подбору
- Проверьте совместимость с системой: Если вы используете контроллер ABB Advant OCS, ABB CS513 3BSE000435R1 обеспечит полную интеграцию — не требуется дополнительные драйверы или адаптеры, в отличие от модулей других брендов.
- Определите количество нужных каналов: Для систем с 10–16 цифровыми датчиками модуль подходит идеально; для большего количества каналов используйте несколько ABB CS513 3BSE000435R1 в одном шасси Advant OCS.
- Учтите уровень помех: В средах с сильными электромагнитными помехами (например, около трансформаторов) модуль с высокой изоляцией каналов будет более стабильным — ABB CS513 3BSE000435R1 полностью соответствует этим требованиям.
Предостережения
- Подключайте только указанное напряжение: Не подавляйте на входы напряжение выше 26.4 В постоянного тока — это может повредить электронику модуля и вызвать сбой в всей системе.
- Используйте экранированные кабели: Для подключения датчиков используйте кабели с металлической экранцией — это поддерживает эффективность изоляции и предотвращает искажения сигналов.
- Регулярно проверяйте диагностику: Периодически считывайте данные об ошибках через ABB Control Builder — это позволяет выявить скрытые проблемы (например, окисление контактов) до возникновения критических сбоев в ABB CS513 3BSE000435R1.
