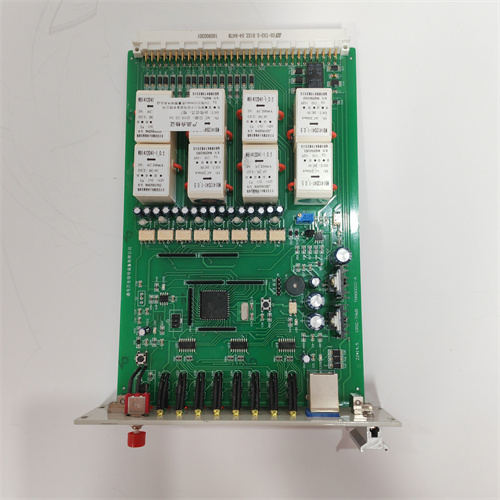

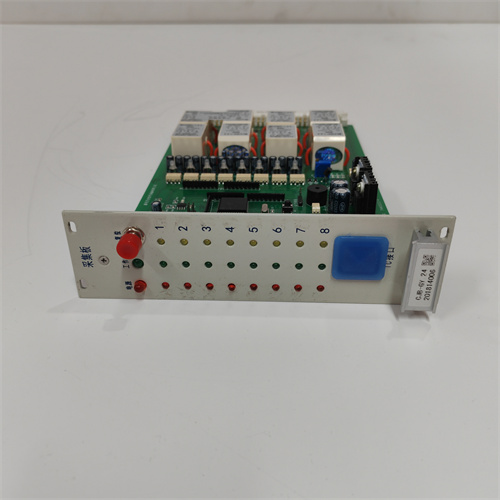

ABB CSA463AE

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов (AI):
  • Количество каналов: 8 (независимые, с индивидуальной настройкой);
  • Поддерживаемые сигналы: 4–20 мА DC (токовый), 0–10 В DC (напряжностный) — программно настраиваемые;
  • Диапазон измерения:
    • Для 4–20 мА: 0–24 мА (перегрузочный диапазон);
    • Для 0–10 В: 0–12 В (перегрузочный диапазон);
  • Точность: ±0.1% полного диапазона (при температуре 25 °C ±5 °C);
  • Время фильтрации: 0.1–100 с (настраиваемое через ПО ABB Control Builder);
  • Изоляция: 250 В АС между каналами, между каналами и питанием (по стандарту IEC 61010).
• Характеристики аналоговых выходов (AO):
  • Количество каналов: 4 (независимые);
  • Тип сигнала: 4–20 мА DC (токовый);
  • Диапазон вывода: 0–24 мА (перегрузочный диапазон);
  • Точность: ±0.1% полного диапазона (при нагрузке 250–1000 Ом);
  • Стабильность: ≤0.01% полного диапазона за 24 часа (при постоянной температуре);
  • Защита: Against короткого замыкания (автоматическое отключение при токе >25 мА, восстановление после устранения неисправности).
• Электротехнические и эксплуатационные характеристики:
  • Питание: DC 24 В ±10% (диапазон 21.6–26.4 В DC);
  • Потребляемый ток: ≤100 мА (без нагрузки на выходы);
  • Класс защиты корпуса: IP20 (для монтажа в шкафу управления);
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
  • Индикаторы: LED для питания (PWR, зеленый), состояния каждого AI/AO канала (Normal/Error, зеленый/красный), активности связи (COM, желтый).

Преимущества и особенности

• Высокая Точность Измерения и Вывода: ABB CSA463AE обеспечивает точность ±0.1% полного диапазона для входов и выходов, что делает его подходящим для приложений, где требуется микроскопическая точность — например, в химической промышленности для контроля концентрации реактивов в реакторе (разница в 0.1% может привести к некачественному продукту или аварие). Стабильность ≤0.01% за 24 часа гарантирует, что сигналы не искажаются со временем, даже при длительной работе.
• Программно Настраиваемые Фильтры и Сигналы: Возможность выбора сигнала (4–20 мА / 0–10 В) для AI каналов и настройки фильтрации (0.1–100 с) делает ABB CSA463AE универсальным — он подходит для подключения любых стандартных аналоговых датчиков (например, датчика температуры Pt100 с преобразователем 4–20 мА или датчика уровня с сигналом 0–10 В). Фильтры подавляют помехи от силовых кабелей, что критично в цехах с крупными электродвигателями или трансформаторами.
• Электрическая Изоляция и Защита Against Коротких Замыканий: Изоляция 250 В АС между каналами и питанием предотвращает передачу помех между устройствами и защищает контроллер от перепадов напряжения. Защита AO каналов against коротких замыканий предотвращает повреждение модуля — например, при случайном замыкании кабеля к регулирующему клапану драйвер автоматически отключает выход, а после устранения неисправности восстанавливает работу без необходимости перезагрузки.
• Легкая Интеграция с Контроллерами ABB: ABB CSA463AE полностью совместим с контроллерами ABB AC 800M и Symphony Plus — он автоматически распознается при подключении, и настройка параметров (фильтры, сигналы) осуществляется через стандартное ПО ABB Control Builder. Нет необходимости в дополнительных драйверах или адаптерах, что сокращает время развертывания системы.
• Детальная Самодиагностика: Контроль исправности каждого канала и индикация через светодиоды позволяют операторам быстро локализовать сбои — например, красный свет на AI канале сигнализирует об обрыве кабеля к датчику, а желтый свет на AO канале — о перегрузке. Это снижает время восстановления системы до 15–20 минут, в отличие от модулей без диагностики, где поиск неисправности занимает часы. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB CSA463AE].

Примеры применения в отраслях

• Нефтегазовая промышленность (добычные площадки): Мониторинг давления и температуры в скважинах — 6 AI каналов ABB CSA463AE подключены к датчикам давления (4–20 мА) и температуры (4–20 мА), а 2 AO канала — к регулирующим клапанам для контроля подачи добывающего агента. Контроллер ABB AC 800M получает данные через модуль, автоматически корректируя подачу агента при отклонении давления beyond допустимого диапазона. Фильтры 10 с подавляют помехи от насосов, обеспечивая стабильные показания.
• Энергетика ( котлы ТЭС): Регулирование уровня воды и температуры пара — 4 AI канала подключены к датчикам уровня (0–10 В) и температуры пара (4–20 мА), а 3 AO канала — к дроссельным вентиляторам (подача топлива) и насосам (подача воды). ABB CSA463AE гарантирует точность ±0.1% для температуры пара, что критично для эффективности работы котла — даже небольшое отклонение температуры снижает КПД на 1–2%.
• Пищевая промышленность (линии пастеризации): Контроль температуры нагрева молока — 2 AI канала подключены к датчикам температуры (4–20 мА), а 1 AO канал — к регулятору мощности нагревателя. Модуль поддерживает температуру 72 °C ±0.1 °C (требуемый режим пастеризации), предотвращая перегрев молока (искажение вкуса) или недостаточную обработку (риск бактериального загрязнения). Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CSA463AE].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с требованиями к точности ±0.1% (например, контроля реактивов в химии, температуры пара в котлах) — ABB CSA463AE гарантирует необходимую точность, в отличие от моделей с точностью ±0.15–0.2%, которые могут не удовлетворять техническим заданиям.
  2. При работе с помехами (например, в цехах с насосами или электродвигателями) — широкий диапазон фильтрации (0.1–100 с) позволяет подобрать оптимальные параметры для подавления помех, сохраняя при этом быстроту отклика на изменения параметров.
  3. Для интеграции с контроллерами ABB AC 800M/Symphony Plus — модуль автоматически распознается и настраивается через стандартное ПО, что сокращает время настройки и минимизирует риск ошибок. Детали по выбору доступны по ссылке: [ссылка на продукт ABB CSA463AE].
• Предостережения:
  1. При подключении токовых сигналов (4–20 мА) используйте двухпроводные кабели: Однопроводные кабели могут вызывать потерю напряжения и искажение сигнала, особенно при длине кабеля >100 м.
  2. Не превышайте перегрузочный диапазон выходов AO (0–24 мА): Длительное превышение тока >25 мА приведет к повреждению выходного каскада модуля ABB CSA463AE.
  3. Калибруйте модуль раз в 12 месяцев: Смещение параметров из-за температурных колебаний или износа компонентов может снизить точность — калибровка осуществляется через ПО ABB Control Builder с использованием эталонного источника сигнала.
  4. Устанавливайте модуль на расстоянии ≥20 мм от нагружаемых устройств (например, блоков питания, трансформаторов): Это предотвращает перегрев и снижение точности измерения, особенно в диапазоне высоких температур (+50–60 °C).
