Описание
Общая информация о продукте ABB CSA463AE

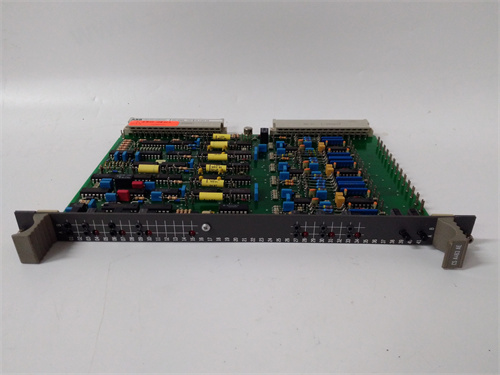

ABB CSA463AE — это специализированный модуль сигнальной обработки для систем защиты и контроля электросетей, предназначенный для усиления, фильтрации и преобразования аналоговых сигналов от датчиков (трансформаторов тока, трансформаторов напряжения, датчиков температуры) в сигналы, пригодные для обработки реле защиты и контроллеров. Он относится к серии компонентов ABB Relion® — линейки решений для автоматизации средне- и высоковольтных электросетей, что делает его незаменимым в распределительных подстанциях (РП), теплоэлектростанциях (ТЭС), ветряных электростанциях и промышленных энергосистемах (металлургия, химическая промышленность).
Основная функция ABB CSA463AE — обеспечение высококачественной обработки сигналов с низким уровнем шума и высокой точностью, что критично для надежного срабатывания реле защиты (например, ABB REM610) при аварийных режимах (короткое замыкание, земляной ток). Модуль поддерживает обработку сигналов тока (0–5 А) и напряжения (0–100 В), а также включает встроенные фильтры низких частот для подавления электромагнитных помех. ABB CSA463AE легко интегрируется в существующие системы защиты ABB: он подключается напрямую к реле защиты через стандартные разъемы и управляется через программное обеспечение ABB PCM600, что упрощает настройку параметров фильтрации и усиления. Соответствие стандартам IEC 61850 (коммуникация в электросетях) и IEC 60255 (дигитальные реле защиты) гарантирует совместимость с современными автоматизированными системами и устойчивость в агрессивных условиях. Полная информация о ABB CSA463AE доступна на официальном ресурсе: [ссылка на ABB CSA463AE](здесь будет предоставлен ваша ссылка).
Технические параметры ABB CSA463AE
Модуль сигнальной обработки ABB CSA463AE характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль сигнальной обработки для преобразования и фильтрации аналоговых сигналов электросетевых датчиков.
Параметры обработки сигналов
- Поддерживаемые типы сигналов:
- Сигналы тока: 0–5 А (от трансформаторов тока ТТК 5 А);
- Сигналы напряжения: 0–100 В (от трансформаторов напряжения ТН 100 В);
- Сигналы температуры: 4–20 мА DC (от термисторов или датчиков температуры);
- Количество каналов: 6 независимых каналов (4 для тока/напряжения, 2 для температуры);
- Точность преобразования: ±0,1% от полного диапазона (FS) при температуре 25 °C;
- Температурная 드рифт: ≤0,005% FS/°C (в диапазоне -25 °C до +70 °C);
- Частотный диапазон фильтрации: 0,1–60 Гц (настраиваемый, для подавления помех выше 60 Гц);
- Усиление сигнала: 1–10 раз (настраиваемое, для слабых сигналов от удаленных датчиков);
Параметры коммуникации и питания
- Интерфейс с реле защиты: Подключение через разъемы DIN 41612 (совместимо с реле ABB REM610, ABB REL650);
- Питание модуля: 24 В DC ±20% (диапазон работы 19,2–28,8 В DC) или 110/220 В AC ±10% (диапазон 99–242 В AC);
- Потребление энергии: ≤10 ВА (при максимальной нагрузке на каналы);
Конструктивные и эксплуатационные параметры
- Монтаж: Панельный (стандарт DIN-рейка 2 модуля — 36 мм);
- Габариты: 36 мм × 177,8 мм × 110 мм (ширина × высота × глубина);
- Вес: ≈0,6 кг;
- Класс защиты корпуса: IP40 (для установки в закрытые распределительные щиты);
- Температурный диапазон работы: -25 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к ЭМП: Соответствие IEC 61000-4-2 (ESD ±8 кВ контактный), IEC 61000-4-4 (импульсы ±2 кВ);
Преимущества и особенности ABB CSA463AE
ABB CSA463AE выделяется среди модулей сигнальной обработки благодаря следующим уникальным преимуществам:
- Многофункциональность и гибкость: 6 независимых каналов (для тока, напряжения и температуры) и настраиваемое усиление/фильтрацию делают ABB CSA463AE универсальным для различных типов датчиков. Например, в распределительной подстанции модуль может обрабатывать сигналы от 4 ТТК (ток) и 2 датчиков температуры трансформатора — без необходимости дополнительных специализированных модулей.
- Высокая точность и стабильность: Точность ±0,1% FS и низкая температурная дрифт (≤0,005% FS/°C) гарантируют, что сигналы, передаваемые на реле защиты, соответствуют реальным параметрам сети. Это критично для правильного срабатывания реле при авариях — например, предотвращает ложные отключения при малых отклонениях тока.
- Эффективная фильтрация помех: Встроенные фильтры низких частот (0,1–60 Гц) подавляют электромагнитные помехи от силовых кабелей или промышленного оборудования, что улучшает качество сигналов. Для подстанций, расположенных рядом с электродвигателями, ABB CSA463AE обеспечивает стабильную передачу данных даже при сильных помехах.
- Совместимость с системами ABB: Легкая интеграция с реле защиты ABB REM610/REL650 и программным обеспечением ABB PCM600 упрощает настройку и диагностику. Инженеры могут через PCM600 регулировать параметры фильтрации, проверять состояние каналов и скачивать логи сигналов — без физического доступа к модулю.
- Универсальное питание: Поддержка как DC (24 В), так и AC (110/220 В) питания позволяет использовать ABB CSA463AE в различных условиях — от подстанций с AC-питанием до промышленных щитов с DC-питанием. Это упрощает интеграцию в существующие электросетевые системы.
Примеры применения ABB CSA463AE
ABB CSA463AE широко используется в обработке сигналов для систем защиты электросетей, в том числе в следующих сценариях:
- Распределительная подстанция (10 кВ): В РП ABB CSA463AE подключен к 4 трансформаторам тока (ТТК 5 А) и 2 датчикам температуры трансформатора распределения. Модуль обрабатывает сигналы тока (0–5 А) с линиями подключения, фильтрует помеху от соседних силовых кабелей и передает точные данные на реле защиты ABB REM610. При превышении температуры трансформатора >85 °C (сигнал 4–20 мА) модуль усиляет сигнал и отправляет его на реле, которое активирует аварийное охлаждение — предотвращая перегрев обмоток.
- Ветряная электростанция (50 МВт): В электростанции ABB CSA463AE обрабатывает сигналы от 4 трансформаторов напряжения (ТН 100 В) на выходе ветрогенераторов и 2 датчиков температуры инвертора. Модуль фильтрует высокочастотные помехи от инвертора (выше 60 Гц) и передавает стабильные сигналы напряжения на контроллер ABB AC500. При падении напряжения ниже 9 кВ контроллер через реле отключает генератор, предотвращая нестабильность сети.
- Промышленная энергосистема (металлургия): В металлургическом заводе ABB CSA463AE подключен к 4 ТТК на линиях питания электродвигателей прокатного стана и 2 датчикам температуры трубопровода с расплавленной сталью. Модуль усиляет слабые сигналы тока (из-за удаленности ТТК от щита) и передавает их на реле ABB REL650. При возникновении земляного тока >5 А реле срабатывает за 0,01 с, отключая линию — защищая двигатель от повреждения.
Сравнение с конкурентами
В сравнении с аналогичными модулями сигнальной обработки других брендов ABB CSA463AE имеет явные преимущества:
| Параметр сравнения | ABB CSA463AE | Siemens SIPROTEC 7SD610 | Schneider Electric Sepam S60 |
|---|---|---|---|
| Количество каналов | 6 (4 для тока/напряжения, 2 для температуры) | 4 (только для тока/напряжения) | 5 (3 для тока/напряжения, 2 для температуры) |
| Точность преобразования | ±0,1% FS | ±0,2% FS | ±0,15% FS |
| Температурная 드рифт | ≤0,005% FS/°C | ≤0,01% FS/°C | ≤0,008% FS/°C |
| Поддерживаемые типы питания | 24 В DC / 110/220 В AC | 24 В DC | 24 В DC / 110 В AC |
| Температурный диапазон | -25 °C до +70 °C | -20 °C до +60 °C | -20 °C до +65 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы защиты средневолтных сетей: Если вам нужно обработать сигналы от ТТК/ТН и датчиков температуры для реле защиты — ABB CSA463AE с 6 каналами и высокой точностью является оптимальным выбором, особенно для подстанций с требованиями к стабильности сигналов.
- Среды с сильными ЭМП: Для подстанций или заводов с сильными электромагнитными помехами (например, рядом с электродвигателями, инвесторами) — встроенные фильтры ABB CSA463AE обеспечат качественную обработку сигналов, предотвращая ложные срабатывания реле.
- Совместимость с ABB реле: Если уже используется реле защиты ABB REM610/REL650 — ABB CSA463AE гарантирует без проблемную интеграцию и единое управление через PCM600, сокращая время настройки.
Меры предосторожности
- Калибровка перед эксплуатацией: Проведите калибровку ABB CSA463AE с использованием эталонных сигналов (например, генератора 0–5 А для тока, 0–100 В для напряжения) — это обеспечит соответствие точности declared значениям.
- Корректное подключение каналов: Убедитесь, что сигналы тока/напряжения подключены к соответствующим каналам (4 канала для тока/напряжения, 2 для температуры). Перепутывание каналов приведет к некорректной обработке сигналов и ошибкам в работе реле.
- Проверка фильтрации: После установки протестируйте эффективность фильтров — подключите анализатор сигналов и убедитесь, что помехи выше 60 Гц подавлены. При необходимости скорректируйте частотный диапазон через PCM600.
- Регулярная диагностика: Раз в год проверяйте состояние ABB CSA463AE через ABB PCM600 — проверяйте точность каналов, наличие ошибок коммуникации и температуру модуля. Замените модуль при обнаружении деградации точности (ошибка >0,2% FS).
