Описание
Общая информация о продукте

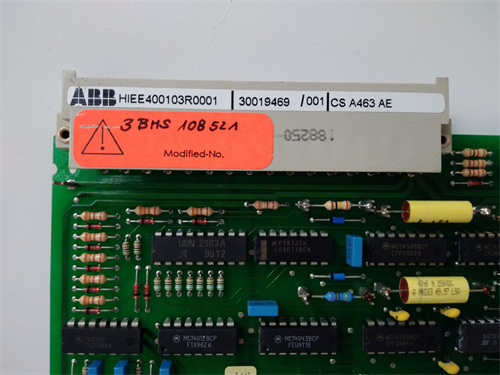

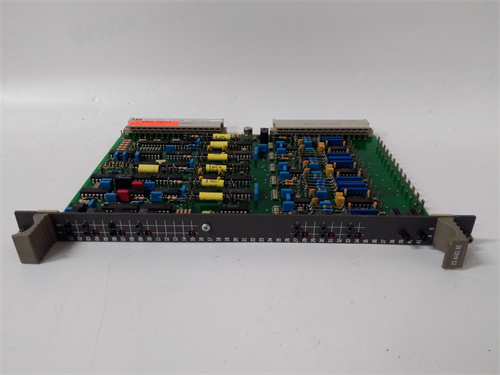

Первым делом познакомимся с устройством ABB CSA463AE — это промышленный модуль синхронизации и контроля скорости для высокомощных электродвигателей (например, гидрогенераторы, газовые турбины, крупные насосы), предназначенный для точной регулировки скорости вращения и синхронизации с сетью электроснабжения или другими механизмами. Он выступает как ключевой элемент в системах управления приводами, обеспечивая стабильную работу даже при переменных нагрузках и предотвращая нештатные режимы (например, превышение скорости, дезсинхронизация с сетью), что критически важно для надежности процессов в энергетике, нефтегазе, металлургии и тяжелом машиностроении. Ссылка на продукт ABB CSA463AE позволяет получить детальную техническую документацию, включая схемы подключения к двигателям, таблицы параметров синхронизации и руководства по настройке через специализированное ПО ABB (вставьте здесь предоставленную ссылку). ABB CSA463AE отличается высокой точностью и отказоустойчивостью — его цифровая архитектура и поддержка современных алгоритмов управления гарантируют быструю реакцию на изменения нагрузки и интеграцию с контроллерами PLC/DCS ABB, снижая время простоя оборудования и экономические потери при сбоях.
Технические параметры продукта
ABB CSA463AE имеет технические характеристики, адаптированные для управления высокомощными электродвигателями:
- Тип устройства: Модуль синхронизации и контроля скорости для электродвигателей мощностью 1–50 МВт;
- Основные параметры регулировки:
- Диапазон скорости управления: 0–3600 об/мин (настраиваемый, поддерживает низкоскоростные и высокоскоростные двигатели);
- Точность регулировки скорости: ±0,01% от номинальной скорости (при стабильной нагрузке) — соответствует требованиям энергетических стандартов;
- Точность синхронизации с сетью: ±0,001 Гц (по частоте) и ±0,5° (по фазовому сдвигу) — для безопасной параллелизации генераторов с сетью;
- Поддерживаемые алгоритмы управления:
- Основные: Алгоритм векторного контроля скорости, алгоритм синхронизации с сетью (по частоте, фазе и напряжению), алгоритм стабилизации момента инерции;
- Дополнительные: Адаптивная регуляция (автоматическая корректировка параметров под изменяющиеся нагрузки), защита от перегрузки и превышения скорости;
- Интерфейсы и входы/выходы:
- Аналоговые входы (AI): 4 канала (0–10 В DC / 4–20 мА DC) — для сигналов от датчиков скорости (энкодеры, тахометры) и нагрузки;
- Аналоговые выходы (AO): 2 канала (0–10 В DC / 4–20 мА DC) — для передачи команды скорости на инвертор или контроллер привода;
- Цифровые входы/выходы (DI/DO): 8/4 канала — для сигналов состояния (например, «двигатель готов», «авария») и управления механизмами (например, включение тормозов);
- Коммуникационные интерфейсы: 2 порта Ethernet (Profinet RT, Modbus TCP) — для связи с контроллерами ABB AC800M/DCS 800xA и удаленного мониторинга;
- Функции защиты:
- Защита от превышения скорости: Максимальный порог скорости — 110% от номинальной (мгновенное отключение команды при превышении);
- Защита от дезсинхронизации: Автоматическая блокировка параллелизации с сетью при фазовом сдвиге >5°;
- Защита от перегрузки: Контроль тока двигателя (максимальный ток — 120% от номинального) — снижение скорости при превышении;
- Уровень защиты и эксплуатабельность:
- Корпус: Металлический (алюминий) с антикоррозийным покрытием, устойчивый к вибрациям (по IEC 60068-2-6: 10–55 Гц, амплитуда 0,75 мм);
- Класс защиты корпуса: IP20 (для установки в закрытые шкафы управления приводами);
- Рабочий диапазон температур: -25 °C до +70 °C;
- Среднее время между отказами (MTBF): >200 000 часов;
- Питание: 24 В DC (двойная цепь питания для отказоустойчивости), потребление 300 мА максимально;
- Поддерживаемое ПО: ABB Drive Composer Pro, ABB Control Builder M — для конфигурации алгоритмов, тестирования синхронизации и диагностики;
- Совместимость: Полная совместимость с электродвигателями ABB (например, TYPE AM, TYPE HM), инвесторами ABB ACS880-M04, контроллерами ABB AC800M и системами SCADA ABB 800xA.
Преимущества и особенности
ABB CSA463AE выделяется среди модулей синхронизации благодаря ряду уникальных преимуществ:
- Высокая точность синхронизации и регулировки: Точность скорости ±0,01% и синхронизации ±0,001 Гц делают ABB CSA463AE идеальным для энергетических приложений — например, при параллелизации гидрогенератора с сетью электроснабжения, модуль гарантирует полную совпадение частоты и фазы, предотвращая импульсные токи и повреждение трансформаторов;
- Адаптивность к переменным нагрузкам: Алгоритм адаптивной регуляции в ABB CSA463AE автоматически корректирует параметры управления при изменении нагрузки (например, увеличение давления в газопроводе для турбины) — это устраняет необходимость в ручной настройке и сохраняет стабильность скорости даже при скачкообразных нагрузках;
- Отказоустойчивость и безопасность: Двойная цепь питания и встроенные функции защиты (от превышения скорости, дезсинхронизации) делают ABB CSA463AE надежным в критических приложениях. При обнаружении нештатного режима модуль мгновенно переключается на резервный алгоритм или отправляет команду на остановку, предотвращая разрушение двигателя или аварии в сети;
- Легкая интеграция и диагностика: Поддержка протоколов Profinet RT и Modbus TCP позволяет интегрировать ABB CSA463AE в существующие системы автоматизации ABB (AC800M, DCS 800xA) без адаптеров. ПО ABB Drive Composer Pro предоставляет детальную диагностику — отображение скорости, фазового сдвига, тока двигателя и ошибок, что позволяет быстро локализовать проблему (например, засорение фильтра охлаждения или снижение изоляции обмоток).
Примеры применения в отраслях
ABB CSA463AE широко используется для управления высокомощными электродвигателями в различных критических отраслях:
- Энергетика: Гидроэлектростанция «Красноярская» — ABB CSA463AE регулировал скорость гидрогенератора мощностью 25 МВт и синхронизировал его с сетью электроснабжения. Точность синхронизации ±0,001 Гц обеспечила безопасную параллелизацию генератора, а адаптивная регуляция корректировала параметры при изменении уровня воды в водохранилище, сохраняя стабильную выработку электроэнергии;
- Нефтегаз: Промысловая площадка «Газпром» — ABB CSA463AE управлял скоростью газовой турбины мощностью 15 МВт, приводящей компрессор сжатия газа. При переменном давлении газа модуль автоматически регулировал скорость турбины, предотвращая превышение допустимых параметров и снизив потери газа на 8%;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB CSA463AE синхронизировал работу двух крупных насосов мощностью 5 МВт, подающих воду в охлаждающие системы плавильных печей. Точность регулировки скорости ±0,01% обеспечила равномерный расход воды, предотвращая перегрев печей и улучшая качество стали.
Сравнение с конкурентами
Для оценки преимуществ ABB CSA463AE сравним его с аналогичным модулем синхронизации — Siemens S7-400 FM 458-1 DP (6DD1607-0AD1):
| Параметр | ABB CSA463AE | Siemens S7-400 FM 458-1 DP |
|---|---|---|
| Точность регулировки скорости | ±0,01% от номинальной | ±0,02% от номинальной |
| Точность синхронизации (фаза) | ±0,5° | ±1,0° |
| Диапазон скорости | 0–3600 об/мин | 0–3000 об/мин |
| Поддерживаемые алгоритмы | Векторный контроль, адаптивная регуляция, синхронизация с сетью | ПИД-регуляция, базовая синхронизация |
| Совместимость с ABB оборудованием | Полная (AC800M, ACS880-M04) | Частичная (требует адаптеров) |
| MTBF | >200 000 часов | >150 000 часов |
Как видно из таблицы, ABB CSA463AE имеет преимущество в более высокой точности регулировки и синхронизации, расширенном диапазоне скорости, поддержке сложных алгоритмов (адаптивная регуляция) и полной совместимости с оборудованием ABB. Для систем на электродвигателях ABB и интеграции в экосистему ABB он является единственным оптимальным выбором, так как не требует дополнительных настроек и гарантирует стабильную работу.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB CSA463AE учитывайте:
- Мощность и скорость двигателя: Убедитесь, что диапазон скорости (0–3600 об/мин) и поддерживаемая мощность (1–50 МВт) соответствуют параметрам вашего оборудования — для двигателей >50 МВт выбирайте модели серии ABB CSA480AE;
- Требования к синхронизации: Если вам нужно параллелировать генератор с сетью электроснабжения, проверяйте соответствие точности синхронизации (±0,001 Гц) энергетическим стандартам — ABB CSA463AE полностью удовлетворяет этим требованиям;
- Условия эксплуатации: Для помещений с температурой < -20 °C или сильными вибрациями модуль с диапазоном -25 °C до +70 °C — единственный подходящий выбор.
-
Предостережения:
- Монтаж и настройку выполняйте только квалифицированными специалистами с сертификацией по высокомощным приводам — неправильная конфигурация может привести к дезсинхронизации с сетью и повреждению двигателя;
- Перед запуском проверяйте подключение датчиков скорости (энкодера) — неисправный датчик приведет к неточности регулировки;
- Регулярно обновляйте прошивку модуля через ABB Drive Composer Pro (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и расширяют функционал;
- Не используйте модуль для двигателей с параметрами за пределами его номинала (например, скорость >3600 об/мин) — это приведет к выходу модуля из строя и аварии.
