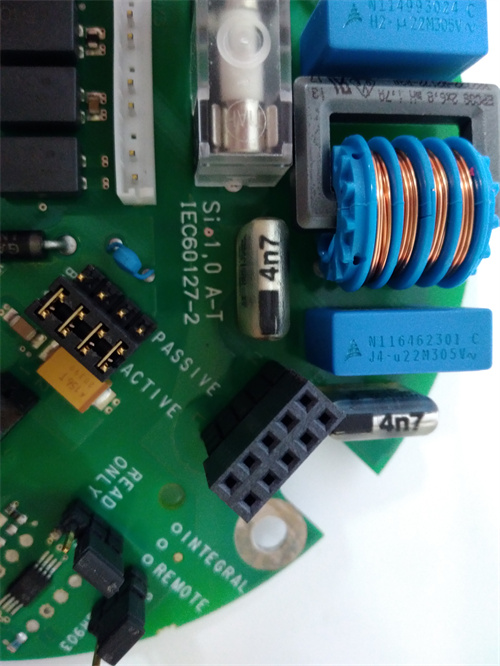

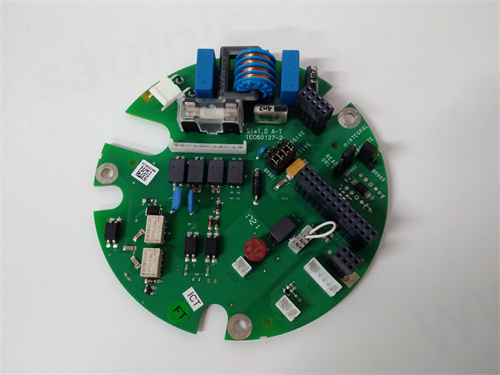

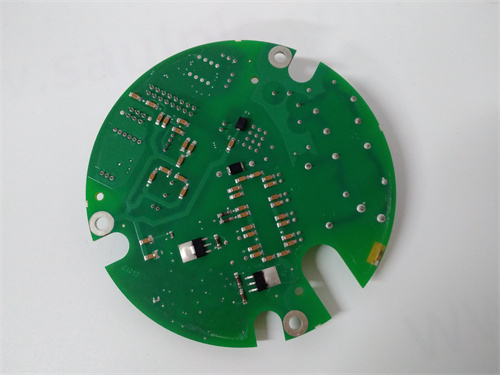

ABB D685A1156U01

Описание

Общая информация о продукте ABB D685A1156U01

Технические параметры ABB D685A1156U01

• Параметры цифровых входов:
  • Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
  • Тип сигнала: DC-сигналы (нормально разомкнутый/замкнутый контакт);
  • Диапазон напряжения питания каналов: 24 В DC ±15% (стандартный индустриальный уровень);
  • Ток потребления на канал: ≤ 6 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
  • Время отклика: ≤ 0,5 мс (для сигнала “включение”/”отключение”) — критически важно для систем с требованиями к реальному времени.
• Защита и надежность:
  • Электрическая изоляция: Между группами каналов — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Защита от короткого замыкания (автоматическое отключение группы каналов, восстановление после устранения неполадки);
    • Защита от перепадов напряжения (до 60 В DC на входах);
    • Фильтрация помех: Встроенный фильтр с настройкой 0,1–10 мс — снижает влияние импульсных помех;
  • Время между отказами (MTBF): ≥ 8 000 000 часов (при номинальных условиях, согласно данным ABB).
• Коммуникация и интеграция:
  • Интерфейс с контроллером Symphony Plus: Встроенная шина ABB Symphony Plus Bus (скорость передачи данных 100 Мбит/с) — задержка передачи ≤ 1 мс;
  • Поддерживаемые протоколы диагностики: ABB Control Builder M Protocol — для передачи статусов каналов (норма, обрыв, короткое замыкание) в SCADA;
  • Совместимое ПО: ABB Control Builder M — для конфигурации каналов и настройки алертов (оповещений при неисправностях).
• Механические и эксплуатационные параметры:
  • Габариты: 95 × 140 × 40 мм (ширина × высота × глубина);
  • Вес: 约 350 г;
  • Тип монтажа: Врезной в шасси ABB Symphony Plus (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -10 °C до +65 °C — адаптирован к условиям турбинных холлов и шкафов управления;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности ABB D685A1156U01

1. Высокая скорость отклика и передачи данных: Время отклика ≤ 0,5 мс и задержка передачи ≤ 1 мс делают ABB D685A1156U01 подходящим для систем с критическими сроками — в ТЭС модуль считывает сигнал от датчика давления пара за 0,3 мс, передавая его в контроллер PM864, который корректирует работу турбины за 0,8 мс, предотвращая перегрузку и повреждение компонентов.
2. Групповая изоляция и SIL 2 сертификация: 4 группы изолированных каналов и соответствие стандарту SIL 2 гарантируют безопасность работы в системах безопасности (например, аварийное охлаждение реактора АЭС). Если одна группа выходит из строя (из-за короткого замыкания), остальные 12 каналов продолжают работать, не останавливая критический процесс благодаря ABB D685A1156U01.
3. Полная интеграция с ABB Symphony Plus: ABB D685A1156U01 автоматически распознается контроллером Symphony Plus при подключении, не требует ручной настройки драйверов и синхронизируется с ПО Control Builder M. Инженеры могут быстро назначить функцию каждому каналу (например, “DI1 — датчик положения вентилятора”, “DI2 — кнопка аварийной остановки”) и настроить частоту проверки статусов (например, каждую 1 мс).
4. Расширенная диагностика в реальном времени: Каждый канал ABB D685A1156U01 поддерживает диагностику обрыва кабеля к сенсору, короткого замыкания и деградации контактов — при обрыве кабеля к датчику уровня воды модуль отправляет код ошибки в SCADA за 0,5 мс. Операторы быстро устраняют неполадку (замена кабеля), минимизируя время простоя котла.
5. Устойчивость к суровым условиям: Работоспособность в диапазоне -10/+65 °C и защита EMC класса EN 61000-6-4 делают ABB D685A1156U01 подходящим для нефтегазовых установок, где присутствуют сильные электромагнитные помехам (от насосов, компрессоров) и перепады температуры — модуль не искажает сигналы, поддерживая стабильность измерений.

Примеры применения ABB D685A1156U01

• Теплоэлектростанция (800 МВт, углеводовоздушная турбина): В ТЭС ABB D685A1156U01 считывает сигналы от 12 датчиков положения клапанов подачи топлива и 4 кнопок оператора (аварийная остановка, ручной режим). При неисправном положении клапана (> 5% от заданного) модуль отправляет сигнал в контроллер PM864 за 0,7 мс, который останавливает подачу топлива, предотвращая перегрев турбины.
• Атомная электростанция (1200 МВт, реактор ВВЭР): В АЭС ABB D685A1156U01 используется в системе безопасности реактора — модуль считывает сигналы от 8 датчиков уровня воды в системе охлаждения и 8 предохранительных устройств. Соответствие SIL 2 гарантирует, что при отключении одного канала другой продолжает передавать данные, контроллер запускает аварийное охлаждение при снижении уровня воды < 20%.
• Нефтегазовая установка (завод по переработке газа): В заводе ABB D685A1156U01 считывает сигналы от 10 датчиков наличия газа в трубопроводах и 6 датчиков положения шлюзовых клапанов. При утечке газа (> 5% от нормы) модуль отправляет сигнал в SCADA за 0,6 мс, операторы закрывают шлюзовые клапаны, предотвращая выброс газа и опасную ситуацию.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Symphony Plus: Прежде чем приобрести ABB D685A1156U01, убедитесь, что он поддерживается вашей версией Symphony Plus (≥ v5.0) и контроллером PM864. Информация о совместимости доступна в документации на [ссылка на ABB D685A1156U01] или через техническую поддержку ABB Energy.
• Оцените требования к безопасности: Если ваша система требует соответствия SIL 2 (например, аварийные системы АЭС, ТЭС), ABB D685A1156U01 — оптимальный выбор; для не критических процессов можно рассмотреть модули SIL 1, но они будут менее надежными.
• Приобретайте оригинал: Для гарантии SIL 2 и совместимости с Symphony Plus покупайте ABB D685A1156U01 только у авторизованных дилеров ABB — подделки не имеют SIL-сертификации, время отклика ≥ 2 мс и могут привести к авариям на энергетических объектах.

Предостережения

• Не используйте с несовместимыми DCS: ABB D685A1156U01 разработан исключительно для ABB Symphony Plus — использование с DCS GE Mark VIe или Yokogawa CENTUM VP приведет к несовместимости шасси и невозможности передачи данных.
• Настройте фильтры помех под тип сенсора: Для сенсоров с высокой чувствительностью (например, фотoelectricные датчики) используйте фильтр ≥ 1 мс — слишком низкий фильтр (≤ 0,1 мс) может вызвать ложные сигналы из-за помех.
• Осуществляйте монтаж при отключенном питании: При установке или замене ABB D685A1156U01 отключите питание шасси Symphony Plus и разрядите конденсаторы — это предотвращает электроудар и повреждение входов модуля.
• Регулярно проверяйте состояние каналов: Каждый месяц проверяйте работоспособность каналов через Control Builder M — неисправные каналы могут привести к неправильному считыванию сигналов, что влияет на безопасность работы процесса.
