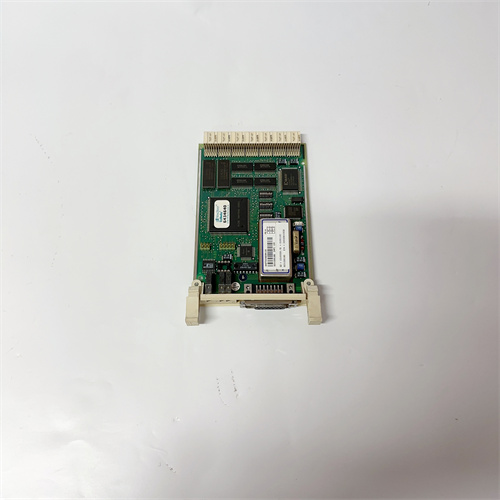

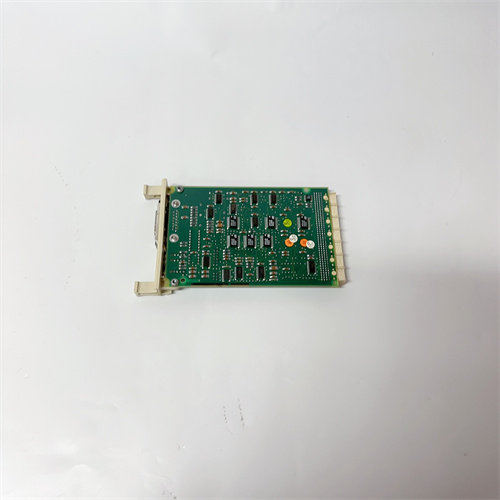

ABB DAPI100 3AST000929R109

Описание

Общее описание продукта

Технические параметры продукта

• Тип устройства: Аналогово-цифровой интерфейсный модуль (ADC модуль) для систем ABB
• Количество каналов: 8 независимых аналоговых входов (дифференциальные)
• Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC,  (типы J, K, T, E), RTD (Pt100, Pt1000) — настраиваемые для каждого канала
• Точность преобразования: ±0,05% от полного диапазона (при температуре 25 °C), температурная дрейф ≤ 50 ppm/°C
• Частота дискретизации: 10 Гц на канал (для стабильного сбора данных из медленных процессов)
• Изоляция: Оптическая изоляция между каналами (2500 В AC) и между модулем и шиной контроллера (5000 В AC)
• Рабочая температура: от -20 °C до +60 °C
• Влажность: До 95% (без конденсации)
• Питание: 24 В DC (получается от шейна контроллера ABB AC800M), потребляемая мощность ≤ 4 Вт
• Габаритные размеры: 80 × 120 × 25 мм (длина × ширина × толщина), компактный форм-фактор для плотного монтажа
• Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
• Монтаж: Разъемное крепление к шейну контроллера ABB AC800M или DIN-рейку (с адаптером)
• Интерфейс связи: Совместим с шиной ABB ControlNet для передачи цифровых данных в контроллер
• Дополнительные функции: Диагностика обрыва кабеля и короткого замыкания, индикаторы LED состояния каналов, онлайн-калибровка через ПО ABB Control Builder M

Преимущества и особенности

1. Высокая точность и стабильность: С точностью ±0,05% и низким температурным дрейфом ABB DAPI100 3AST000929R109 обеспечивает минимальные искажения сигналов от датчиков — критично для процессов с жесткими требованиями (например, регулирование концентрации реагентов в химических реакторах или температуры пара в турбинах).
2. Гибкость в настройке каналов: Возможность выбора типа сигнала для каждого из 8 каналов позволяет адаптировать ABB DAPI100 3AST000929R109 к разным типам датчиков без необходимости покупки дополнительных модулей. Например, одни каналы можно настроить под 4–20 мА (для датчиков давления), другие — под热电偶 (для измерения высоких температур), что сокращает затраты на оборудование.
3. Строгая защита от помех: Оптическая изоляция 2500 В AC между каналами защищает ABB DAPI100 3AST000929R109 от электромагнитных помех, возникающих от мощного электрооборудования (трансформаторы, электродвигатели) в промышленных цехах. Это гарантирует, что сигналы от датчиков не искажаются, и контроллер получает достоверные данные.
4. Расширенная диагностика: Модуль автоматически обнаруживает обрыв кабеля к датчику или короткое замыкание на канале, передавая сигналы об ошибке в контроллер ABB AC800M. Индикаторы LED позволяют операторам быстро локализовать проблему (например, поврежденный кабель к термопаре), сокращая время простоя производства.
5. С无缝 интеграция с системами ABB: ABB DAPI100 3AST000929R109 автоматически распознается контроллерами ABB AC800M и DCS 800xA, и его конфигурация осуществляется через стандартное ПО ABB Control Builder M. Это упрощает внедрение модуля и сокращает время комиссионирования проекта на 30–40% по сравнению с аналогами других брендов.

Случаи применения в отраслях

• Нефтегазовая промышленность (нефтепереработка): ABB DAPI100 3AST000929R109 собирает сигналы от датчиков давления в колоннах ректификации (4–20 мА) и температурных датчиков (热电偶 типа K), передавая обработанные данные в контроллер ABB AC800M. Точность преобразования позволяет регулировать скорость подачи сырья с ошибкой не более 0,1%, предотвращая перегрузку колонн и снижение качества продукции.
• Химическая промышленность (производство полимера): Модуль снимает данные о концентрации мономеров (0–10 В DC сигналы от аналитических датчиков) и температуре реакторов (RTD Pt100), обеспечивая стабильность процесса полимеризации. Диагностика обрыва кабеля предупреждает остановку реактора при сбое датчика, защищая дорогостоящее оборудование.
• Электроэнергетика (ТЭЦ): ABB DAPI100 3AST000929R109 интегрируется в систему управления котлом, собирая сигналы от датчиков уровня топлива (4–20 мА) и температуры дымовых газов (热电偶 типа E). Данные передаются в DCS 800xA для регулировки подачи топлива и воздуха, оптимизируя КПД котла и снижая выбросы有害物质.
• Пищевая промышленность (пастеризация продуктов): Модуль контролирует температуру пастеризационной линии (RTD Pt100) и уровень продукта в резервуарах (4–20 мА), гарантируя соответствие параметров стандартам ГМП. Высокая точность предотвращает перепастеризацию (и снижение качества продукта) или недостаточную обработку (риск микробного загрязнения).

Сравнение с конкурентами

Советы по выбору

1. Определите тип используемых датчиков: Если проект включает смешанные типы сигналов (например, 4–20 мА и热电偶), ABB DAPI100 3AST000929R109 — идеальный выбор, так как он не требует дополнительных адаптеров. Для простых систем с только 4–20 мА сигналами можно рассмотреть более экономичные модели.
2. Проверьте совместимость с контроллером: Для систем ABB AC800M или DCS 800xA модуль интегрируется автоматически. Для контроллеров других брендов убедитесь в наличии адаптеров для связи, так как native-совместимость не гарантируется.
3. Оцените требования к точности: Если процесс требует высокой точности (±0,05% и ниже) — например, регулирование химических реакций или энергетических параметров — ABB DAPI100 3AST000929R109 подходит лучше, чем модули с точностью ±0,1%.
4. Учтите условия эксплуатации: При работе в цехах с высоким уровнем электромагнитных помех (например, металлургические заводы) опциональная дополнительная экранировка кабелей к модулю поможет усилить защиту сигналов, хотя ABB DAPI100 3AST000929R109 уже имеет высокий уровень изоляции.

Меры предосторожности

1. При монтаже ABB DAPI100 3AST000929R109 отключите питание контроллера — это предотвращает риск электротравмы и повреждения модуля при подключении кабелей.
2. Убедитесь, что тип сигнала на каждом канале соответствует настроенной конфигурации (например, не подключайте 24 В DC сигнал к каналу, настроенному на热电偶) — неправильное подключение может повредить входной каскад модуля.
3. Регулярно выполняйте онлайн-калибровку через ПО ABB Control Builder M (рекомендуемый интервал — 1 раз в год) — это поддерживает точность преобразования и компенсирует температурный дрейф.
4. Избегайте монтажа модуля вблизи нагревательных компонентов (трансформаторы, реле высокой мощности) — перегрев снижает срок службы оптических элементов и ухудшает точность.
5. При замене модуля используйте только оригинальные ABB DAPI100 3AST000929R109 — неоригинальные аналоги не соответствуют техническим требованиям ABB и могут привести к нестабильной работе контроллера или искажению сигналов.
