Описание
Общие сведения о продукте ABB DAPU100

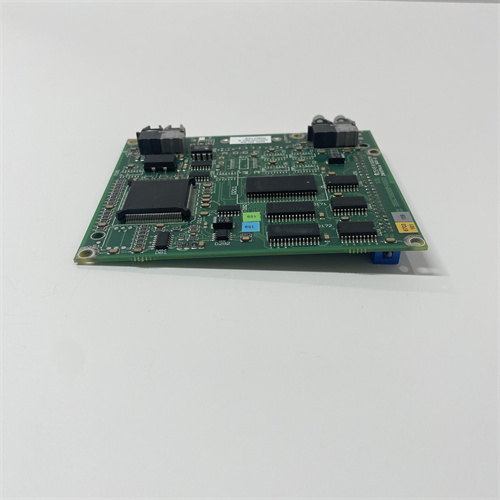

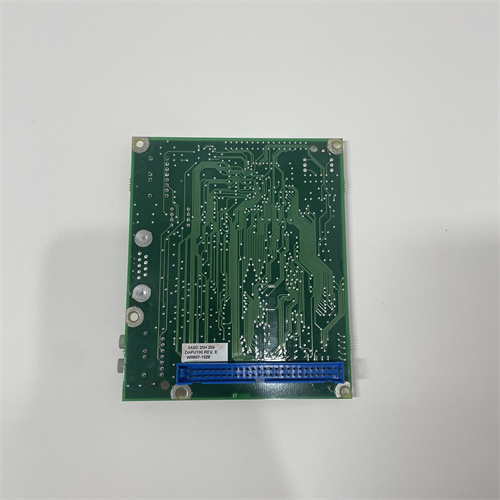

Первым компонентом промышленной автоматизации, который мы рассматриваем, является универсальный аналоговый модуль ABB DAPU100 — это ключевой элемент систем ABB Advant OCS, предназначенный для комплексной обработки аналоговых сигналов: он сочетает функции сбора входных данных (от датчиков температуры, давления, уровня) и выдачи управляющих выходных сигналов (к исполнительным механизмам, таким как регулирующие клапаны, серводвигатели). Официальная техническая документация, спецификации и возможность заказа ABB DAPU100 доступны по следующей ссылке: [ссылка на продукт ABB DAPU100] (после предоставления реальной ссылки она заменит этот плейсхолдер). Модуль ABB DAPU100 разработан компанией ABB — мировым лидером в решениях для энергетики и промышленной автоматизации — и отличается высокой гибкостью, точностью и полной совместимостью с контроллерами ABB Advant, что делает его универсальным решением для автоматизированных систем с разнообразными аналоговыми требованиями.
1. Технические параметры ABB DAPU100
Универсальный аналоговый модуль ABB DAPU100 имеет строго отлаженные характеристики, отвечающие требованиям высокоточных промышленных измерений и управления:
- Конфигурация каналов: 8 универсальных каналов, каждый из которых можно настроить как аналоговый вход (AI) или аналоговый выход (AO) через программное обеспечение ABB Control Builder — гибкость позволяет адаптировать ABB DAPU100 под конкретные задачи (например, 6 входов для датчиков + 2 выхода для исполнителей);
- Типы поддерживаемых сигналов:
- Входы (AI): Токовые (4–20 мА, 0–20 мА) и напряжностные (0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC);
- Выходы (AO): Токовые (4–20 мА) и напряжностные (0–5 В DC, 0–10 В DC);
- Разрешение и точность:
- Входы: 16 бит, ошибка измерения ±0,05% от полного диапазона (FS) при температуре 25 °C;
- Выходы: 12 бит, ошибка выдачи ±0,1% FS;
- Скорость обработки: Цикл обновления сигналов — 5 мс на канал (все 8 каналов обрабатываются за 40 мс) — гарантирует быстрый отклик на изменения технологических параметров (например, скачки уровня жидкости в резервуаре);
- Интерфейс связи: Поддержка промышленного протокола ABB MasterBus 300 — обеспечивает стабильную связь с контроллерами ABB Advant и операторскими панелями для мониторинга и настройки ABB DAPU100;
- Температурный диапазон эксплуатации: От 0 °C до +60 °C — позволяет использовать модуль в типичных промышленных условиях (цехи химической, нефтегазовой, пищевой отраслей);
- Защита: Встроенная защита от электростатического разряда (ESD) до ±15 кВ (на входах) и защита от короткого замыкания (на выходах, до 1 А в течение 1 секунды) — предотвращает повреждение ABB DAPU100 при неисправностях в цепи;
- Напряжение питания: 24 В DC (от шины питания системы ABB Advant), потребляемый ток — не более 200 мА — минимизирует нагрузку на общую систему питания.
2. Преимущества и особенности ABB DAPU100
Модуль ABB DAPU100 выделяется среди аналогичных устройств благодаря преимуществам, оптимизирующим удобство эксплуатации и адаптацию к различным задачам:
- Универсальность каналов: Возможность переконфигурировать каждый канал как AI или AO без физических изменений (например, переключения джамперов) — экономит время при монтаже и перестройке системы, не требуя замены модуля ABB DAPU100;
- Высокая стабильность: Использование температурно-стабильных компонентов (резисторов с низким температурным коэффициентом, высококачественные ЦАП/АЦП) — ошибка параметров ABB DAPU100 изменяется не более ±0,003% FS/°C в диапазоне 0 °C–60 °C, что исключает необходимость частой калибровки;
- Удобство диагностики: Индикаторы светодиодные (LED) для каждого канала — сигнализируют о статусе (активный/неактивный, ошибка) и типе конфигурации (AI/AO), позволяя оператору быстро выявлять неполадки (например, обрыв датчика или короткое замыкание выхода) без дополнительного оборудования;
- Надежность: Средний срок безотказной работы (MTBF) >120 000 часов — достигается за счет строгого контроля качества ABB и использования прочных компонентов, что минимизирует простои производственной линии;
- Совместимость с широким спектром оборудования: Поддержка стандартных промышленных сигналов позволяет подключать ABB DAPU100 к датчикам и исполнителям любых марок (например, Rosemount, Endress+Hauser, Danfoss), что расширяет его применение в различных отраслях.
3. Примеры применения ABB DAPU100 в различных отраслях
Универсальный модуль ABB DAPU100 широко используется в отраслях, где требуется гибкая обработка аналоговых сигналов — его применение оптимизирует количество оборудования и упрощает интеграцию:
- Нефтегазовая отрасль: Контроль и регулировка параметров трубопроводов — ABB DAPU100 собирает сигналы от датчиков давления и температуры (4 входа) и управляет регулирующими клапанами (2 выхода), поддерживая оптимальные условия транспортировки нефти/газа;
- Химическая промышленность: Мониторинг реакционных процессов — модуль ABB DAPU100 принимает сигналы от датчиков pH и концентрации растворов (5 входов) и управляет дозирующими насосами (3 выхода), обеспечивая соблюдение рецептур и предотвращение брака;
- Пищевая промышленность: Автоматизация линий термической обработки — ABB DAPU100 считывает температуру печах (3 входа) и уровня продукта (2 входа), а также управляет нагревателями (2 выхода) и конвейерами (1 выход), гарантируя стабильность процесса;
- Энергетика: Контроль параметров электростанций — модуль ABB DAPU100 собирает данные о напряжении и токе в цепях (4 входа) и управляет резисторами нагрузки (4 выхода), поддерживая стабильность электроснабжения.
4. Сравнение ABB DAPU100 с конкурентами
Для наглядности преимуществ ABB DAPU100 представим сравнение с аналогичным универсальным модулем — Siemens SM 334 (S7-300):
| Параметр | ABB DAPU100 | Siemens SM 334 |
|---|---|---|
| Количество универсальных каналов | 8 (каждой AI/AO) | 4 AI + 2 AO (фиксированная конфигурация) |
| Разрешение входов | 16 бит (±0,05% FS) | 12 бит (±0,1% FS) |
| Скорость обновления | 5 мс/канал | 20 мс/канал |
| Защита от короткого замыкания (AO) | Есть (до 1 А) | Отсутствует |
| Совместимость | ABB Advant OCS | Siemens S7-300/1500 |
| MTBF | >120 000 часов | ~90 000 часов |
Как видно из таблицы, ABB DAPU100 превосходит конкурента по количеству и гибкости каналов, разрешению входов, скорости обработки и надежности. Особенно важна универсальность каналов — в отличие от фиксированной конфигурации Siemens SM 334, ABB DAPU100 адаптируется под изменяющиеся требования системы без замены модуля.
5. Советы по выбору и мерам предосторожности при использовании ABB DAPU100
Советы по выбору
- Определите потребности в каналах: Если ваша система требует гибкой конфигурации (например, иногда нужно больше входов, иногда — больше выходов) — ABB DAPU100 с 8 универсальными каналами является оптимальным выбором; для фиксированных задач (4 AI + 2 AO) можно рассмотреть более простые модели, но ABB DAPU100 обеспечивает запас для будущей модернизации;
- Проверьте совместимость с контроллером: Модуль ABB DAPU100 идеально работает с системами ABB Advant OCS — если вы используете другой контроллер (например, Siemens S7), убедитесь в наличии шлюзов для протокола ABB MasterBus 300 (детали по ссылке на продукт ABB DAPU100);
- Оцените требования к точности: Для процессов, где нужна высокая точность измерений (±0,05% FS) — например, фармацевтическая или микропроизводство — ABB DAPU100 гарантирует соответствие этим требованиям, в то время как конкуренты могут не достигать такой точности.
Меры предосторожности
- Отключите питание системы перед монтажом/демонтажом ABB DAPU100 — подключение модуля к живой шине может привести к короткому замыканию и повреждению компонентов;
- Не превышайте максимальные параметры сигналов (например, напряжение выше ±10 В DC на входах или ток выше 20 мА) — это вызовет повреждение каналов ABB DAPU100;
- Регулярно проверяйте индикаторы LED — при постоянном горении индикатора «ошибка» проверьте конфигурацию канала через ABB Control Builder или цепь подключенного устройства (датчика/исполнителя);
- Выполняйте калибровку не реже 1 раза в 2 года — несмотря на стабильность ABB DAPU100, регулярная калибровка через специализированное оборудование поддерживает высокую точность (сервисные центры ABB предоставляют эту услугу, контакты по ссылке на продукт).
Для получения обновлений firmware, руководств по программированию или дополнительной технической поддержки по ABB DAPU100, всегда обращайтесь к официальному ресурсу по предоставленной ссылке на продукт ABB DAPU100.
