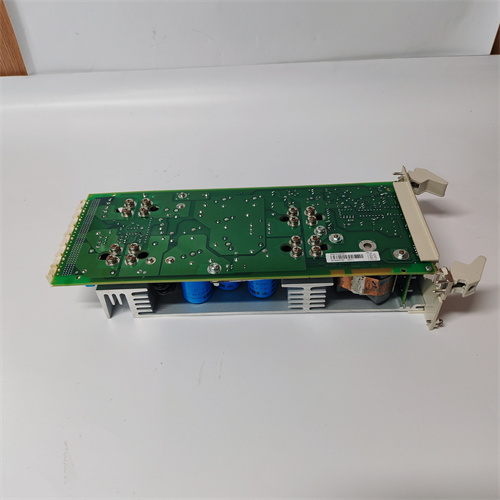

ABB DBL400

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль защиты и контроля электроэнергии для трехфазных сетей (3L+N);
• Параметры измерения:
  • Ток: Диапазон 0 – 1000 А (с использованием трансформаторов тока CT), точность ±0.5% от измеренного значения;
  • Напряжение: Диапазон 230 В – 690 В АС (трехфазное), точность ±0.2% от номинала;
  • Мощность: Активная (P) до 1 МВт, реактивная (Q) до 1 МВар, полная (S) до 1 МВА, точность ±0.5% (для P, Q, S);
  • Частота: 50/60 Гц ±5%, точность ±0.01 Гц;
• Функции защиты:
  • Защита от перегрузки (I²t характеристика), короткого замыкания (инвертированная характеристика), несимметрии фаз (ΔI > 20%);
  • Защита от пере напряжения (U > 110% номинала) и недостаточного напряжения (U < 90% номинала);
  • Защита от обрыва трансформатора тока (CT open) и неправильного соединения;
• Интерфейс связи: Поддержка промышленных протоколов Profibus DP, Modbus RTU/TCP, IEC 61850 (для интеграции с системами цифровой подстанции), интерфейс RS485 для локального подключения;
• Электрические параметры питания: 24 В DC или 110/230 В АС, мощность потребления ≤15 Вт;
• Рабочие условия:
  • Температура: -25 °C до +70 °C (широкий диапазон для экстремальных условий);
  • Влажность: До 95% (без конденсации);
  • Класс защиты корпуса: IP20 (для монтажа на рейку DIN);
• Сертификации: Соответствует стандартам IEC 61850-3 (цифровые подстанции), IEC 60255-1 (измерительные устройства), имеет сертификацию CE, UL и CSA.

Преимущества и особенности

1. Высокая точность измерений: Точность ±0.5% для токов и мощности делает ABB DBL400 подходящим не только для защиты, но и для энергоменеджмента — он позволяет точно фиксировать потребление электроэнергии по отделам или оборудованию, что облегчает оптимизацию затрат.
2. Глубокая интеграция с системами ABB: ABB DBL400 полностью совместим с DCS ABB System 800xA и ПЛК ABB AC800M, а также с программным обеспечением ABB Control Builder M — данные о параметрах электроэнергии и аварийные сигналы передаются в единую систему мониторинга, без необходимости дополнительных шлюзов.
3. Расширенная функция защиты: Помимо стандартных защит (перегрузка, короткое замыкание), ABB DBL400 поддерживает защиту от несимметрии фаз и обрыва CT — это критично для силовых установок (например, трансформаторы, электродвигатели), где несимметрия или обрыв могут привести к серьезному повреждению оборудования.
4. Поддержка современных протоколов: Поддержка IEC 61850 (протокол для цифровых подстанций) делает ABB DBL400 актуальным для современных энергетических объектов, где требуется интеграция с системами дистанционного управления и автоматического восстановления сети.
5. Устойчивость в экстремальных условиях: Рабочий диапазон температур -25 °C до +70 °C позволяет использовать ABB DBL400 в северных регионах (холодные цеха) или жарких производственных объектах (металлургия, нефтехимия), без потери точности или функциональности.

Примеры применения в отраслях

• Энергетика (трансформаторные подстанции): В распределительных подстанциях ABB DBL400 мониторит ток и напряжение на входе/выходе трансформаторов, защищает их от коротких замыканий и перегрузок, а данные через IEC 61850 передаются в центральную диспетчерскую — это позволяет операторам быстро реагировать на аварии и предотвращать отключение электроэнергии.
• Металлургия (электролизеры алюминия): В цеховых электролизерах ABB DBL400 контролирует ток и напряжение в силовых цепях, защищает от несимметрии фаз (которая искажает процесс электролиза) и перегрузок — стабильность параметров гарантирует качество продукции и снижает аварийные простои.
• Нефтехимическая промышленность (компрессоры и насосы): В системах питания крупных компрессоров ABB DBL400 защищает от коротких замыканий и обрыва CT, а данные о мощности используются для оптимизации работы (например, переключение на резервные устройства при превышении лимитов потребления).
• Промышленные комплексы (центральные щиты управления): В центральных распределительных щитах промышленных комплексов ABB DBL400 разделяет сеть на зоны, защищает каждую зону от аварий и собирает данные о энергопотреблении — это упрощает локализацию неполадок и снижает время восстановления.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• При выборе ABB DBL400 убедитесь, что диапазон измеряемых токов (0 – 1000 А) соответствует параметрам вашей сети: для токов выше 1000 А используйте совместимые трансформаторы тока CT ABB (например, 型号 CT 1000/5 A), которые поддерживают ABB DBL400.
• Для проектов в энергетике или крупных промышленных объектах, где требуется интеграция с цифровыми системами, выбирайте ABB DBL400 за счет поддержки протокола IEC 61850 — он обеспечит совместимость с современными диспетчерскими системами.
• Если ваши силовые установки работают в экстремальных температурах (ниже -20 °C или выше +60 °C), ABB DBL400 с диапазоном -25 °C / +70 °C подходит лучше аналогов.

Предостережения

• При монтаже ABB DBL400 строго соблюдайте схему подключения трансформаторов тока (CT) и напряжения (VT): неправильное соединение приведет к ошибкам измерений или ложному срабатыванию защиты, а в некоторых случаях — к повреждению модуля.
• Не используйте ABB DBL400 без предварительной калибровки: калибруйте модуль раз в 2 года с помощью специализированного оборудования (например, калибратор ABB CMK600) — это гарантирует сохранение точности измерений.
• Для получения обновлений прошивки или технической документации используйте только официальную ссылку на продукт ABB DBL400 (будет предоставлена позже) — несанкционированные обновления могут нарушить совместимость с системами ABB или отключить критические функции защиты.
