Описание

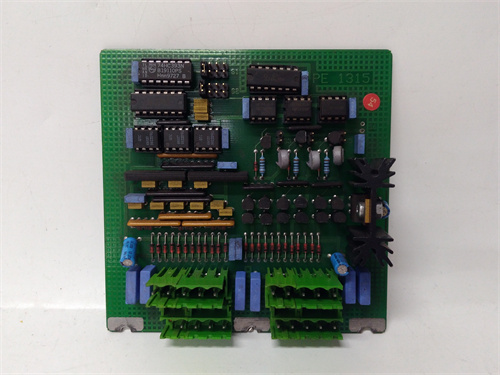

Общие сведения о продукте ABB DGV1MRCC009ABP

1. Технические параметры ABB DGV1MRCC009ABP

• Тип устройства: Модуль регулирования с аналоговыми входами/выходами, предназначенный для работы в системах ABB Advant OCS или ABB 800xA DCS;
• Параметры питания:
  • Номинальное напряжение питания: 24 В DC (постоянное);
  • Допустимый разброс напряжения: 19,2 В DC – 28,8 В DC (совместимо с источниками питания ABB DCS);
  • Потребляемый ток: ≤80 мА (без нагрузки на выходы) — низкое энергопотребление, не перегружающее сеть контроллеров;
• Входные каналы (сбор данных):
  • Аналоговые входы (AI): 4 канала, поддерживаемые типы сигналов:
    • 4–20 мА DC (для датчиков давления, температуры, уровня, расхода — стандарт промышленных датчиков);
    • 0–10 В DC (опционально, при подключении дополнительного адаптера);
  • Точность измерения AI: ±0,05% от полного диапазона (например, ±0,008 мА для 4–20 мА) — критическая точность для регулировки чувствительных процессов (например, химические реакции);
  • Избирательность сигнала: >80 дБ (защита от помех промышленных сетей);
• Выходные каналы (управление):
  • Аналоговые выходы (AO): 2 канала, тип сигнала 4–20 мА DC;
  • Максимальный выходной ток AO: ≤50 мА (для питания исполнительных механизмов — клапанов, регулирующих вентилей, насосов);
  • Точность выходного сигнала AO: ±0,1% от полного диапазона — гарантирует стабильное управление исполнителями;
  • Дискретный выход (DO): 1 канал, релейный контакт (NO/NC), максимальный ток: 2 А @ 24 В DC — для сигнализации аварий или блокировки процесса;
• Функции регулировки и защиты:
  • Типы регулирования: ПИД-регуляция (пропорционально-интегрально-дифференциальная), настраиваемые коэффициенты P, I, D; поддержка режимов «автомат»/«ручной»/«удаленный» — гибкость для различных сценариев;
  • Защитные функции: Ограничение максимального/минимального выходного сигнала (anti-windup), блокировка регулировки при аварии входного сигнала, сигнализация о выходе параметра за пределы допустимых значений (high/low alarm);
  • Журнал событий: Сохранение последних 50 событий (тип события, время, значения параметров) — для анализа нестабильностей процесса;
• Интерфейсы связи (интеграция в DCS):
  • Встроенный интерфейс: ABB ControlNet — протокол связи с центральным контроллером DCS (например, ABB Advant Controller) с скоростью передачи 5 Мбит/с;
  • Опциональный интерфейс: Profibus DP — для интеграции в системы сторонних производителей (например, Siemens S7 DCS);
• Операционные условия:
  • Температурный диапазон: 0 °C – +60 °C — подходит для установки в технические шкафы промышленных цехов;
  • Влажность: 5% – 95% (без конденсации) — устойчивость к умеренной влажности;
  • Габариты: 100 мм × 60 мм × 120 мм (высота × ширина × глубина), монтаж на шину DIN (стандарт ABB DCS) — компактность для размещения в шкафах с контроллерами;
  • Класс защиты корпуса: IP20 — защита от пальцев и крупных частиц пыли;
  • Сертификации: CE (соответствие европейским нормам), UL 61010-1 (безопасность измерительного оборудования), ATEX Zone 2 (для использования в зонах с низким риском взрыва) — соответствие международным стандартам безопасности.

2. Преимущества и особенности ABB DGV1MRCC009ABP

• Высокая точность измерения и регулировки (±0,05% для AI, ±0,1% для AO): Это ключевое преимущество для чувствительных процессов — ABB DGV1MRCC009ABP гарантирует стабильность параметров (например, температура реактора ±0,1 °C или давление трубопровода ±0,01 бар), что критично для химической, фармацевтической и пищевой промышленности;
• Интеграция в ABB DCS (ControlNet) и совместимость с сторонними системами: Встроенный интерфейс ControlNet делает подключение ABB DGV1MRCC009ABP к существующим ABB Advant OCS или 800xA DCS максимально простым — модуль автоматически распознается контроллером, и данные передаются в реальном времени. Опциональный Profibus DP расширяет возможности использования в системах других производителей, без необходимости замены всей инфраструктуры;
• Продуманная система защиты и anti-windup: Функция блокировки регулировки при аварии входного сигнала и ограничение выходного сигнала предотвращают повреждение оборудования и нарушение процесса — например, если датчик температуры выходит из строя, ABB DGV1MRCC009ABP автоматически фиксирует последний безопасный выходной сигнал и активирует аварийное оповещение;
• Гибкая настройка PID-регуляции: Настраиваемые коэффициенты P, I, D позволяют адаптировать ABB DGV1MRCC009ABP к различным типам процессов — например, для инерционных процессов (нагрев реактора) увеличивают коэффициент I, а для быстрых процессов (регулировка давления в трубопроводе) оптимизируют коэффициент D;
• Сертификация ATEX Zone 2: Возможность использования в зонах с низким риском взрыва (например, нефтеперерабатывающие заводы, хранилища легковоспламеняемых жидкостей) делает ABB DGV1MRCC009ABP универсальным для опасных промышленных объектов;
• Легкость в обслуживании и диагностике: Журнал событий и светодиодные индикаторы (состояние работы, авария, режим регулировки) позволяют быстро выявлять причины неполадок — например, по коду аварии на индикаторе можно определить, является ли проблема связана с входным сигналом или выходом параметра за пределы нормы.

3. Примеры применения ABB DGV1MRCC009ABP в различных отраслях

• Химическая промышленность (регуляция температуры реактора): Управление температурой в химическом реакторе (производство полимера) — ABB DGV1MRCC009ABP подключен к датчику температуры (4–20 мА, диапазон 50–200 °C) через аналоговый вход. По данным датчика модуль выполняет PID-регуляцию: коэффициент P=2, I=10 с, D=0,5 с. Выходной сигнал (4–20 мА) управляет нагревательным элементом реактора — при температуре <120 °C увеличивает мощность нагрева, при >125 °C снижает. При выходе температуры за пределы 110–140 °C ABB DGV1MRCC009ABP активирует дискретный выход (аварийная сигнализация) и блокирует нагреватель. Точность ±0,05% гарантирует стабильность реакции, что влияет на качество полимера;
• Нефтепереработка (регуляция давления в трубопроводе): Контроль давления нефти в магистральном трубопроводе (диапазон 5–20 бар) — ABB DGV1MRCC009ABP принимает сигнал от датчика давления (4–20 мА) и регулирует положение регулирующего клапана (выходной сигнал 4–20 мА). При пиковом давлении (>18 бар) модуль увеличивает открытие клапана, снижая нагрузку на трубопровод; при низком давлении (<7 бар) уменьшает открытие, поддерживая требуемый уровень. Интерфейс Profibus DP интегрирует модуль в Siemens S7 DCS, позволяя операторам отслеживать давление в реальном времени. Сертификация ATEX Zone 2 гарантирует безопасность работы в зоне риска взрыва;
• Фармацевтика (регуляция уровня жидкости в смесителе): Управление уровнем раствора в фармацевтическом смесителе (диапазон 0–100% заполнения) — ABB DGV1MRCC009ABP подключен к датчику уровня (4–20 мА) и управляет насосом, подающим раствор в смеситель. В режиме «автомат» модуль поддерживает уровень на 70%: при <65% включается насос (выходной сигнал 15 мА), при >75% отключает (выходной сигнал 8 мА). При аварии датчика (потеря сигнала) ABB DGV1MRCC009ABP блокирует насос и отправляет сигнал в ABB 800xA DCS через ControlNet. Точность регулировки предотвращает переполнение смесителя или недостаток раствора, что критично для дозировки лекарственных компонентов;
• Пищевая промышленность (регуляция расхода воды в巴氏юнитере): Контроль расхода воды в оборудовании для пастеризации молока — ABB DGV1MRCC009ABP принимает сигнал от датчика расхода (4–20 мА, диапазон 0–5 м³/ч) и регулирует скорость насоса (выходной сигнал 4–20 мА). Необходимый расход для стабильной пастеризации — 3 м³/ч (соответствует 11,2 мА). При отклонении расхода на ±0,1 м³/ч модуль корректирует скорость насоса за 0,5 с. Функция anti-windup предотвращает «зависание» регулировки при резких скачках давления в водопроводе.

4. Сравнение ABB DGV1MRCC009ABP с конкурентами

5. Советы по выбору и мерам предосторожности при использовании ABB DGV1MRCC009ABP

Советы по выбору

• Оцените требования к точности процесса: Если вам нужно регулировать параметры с высокой точностью (например, температура ±0,1 °C в фармацевтике или давление ±0,01 бар в нефтепереработке) — ABB DGV1MRCC009ABP с точностью ±0,05% для AI является оптимальным выбором. Для менее чувствительных процессов (например, регулировка уровня в обычных резервуарах) можно рассмотреть более экономичные модели, но ABB DGV1MRCC009ABP гарантирует стабильность;
• Проверьте совместимость с существующей DCS: Если вы используете ABB Advant OCS или 800xA DCS — выбирайте базовую конфигурацию ABB DGV1MRCC009ABP с ControlNet, так как интеграция будет максимально простой. Для систем Siemens, Rockwell или Schneider — добавьте опциональный Profibus DP-интерфейс;
• Учтите опасность эксплуатационной зоны: Для объектов с риском взрыва (нефтепереработки, химическая промышленность) обязательно выбирайте ABB DGV1MRCC009ABP с сертификацией ATEX Zone 2 — не используйте модули без этой сертификации, так как это нарушит требования безопасности.
