Описание
Общая информация о продукте ABB DI651

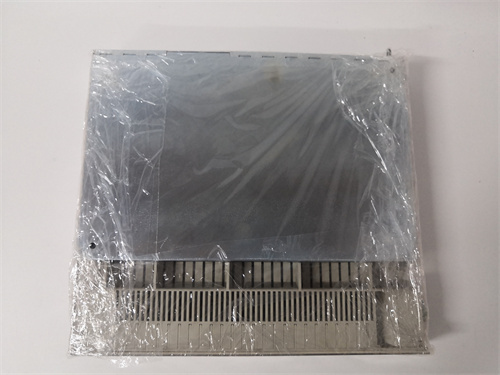

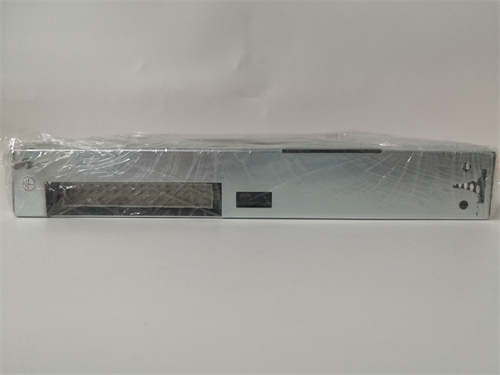

ABB DI651 — это промышленный цифровой входной модуль (discrete input module) из линейки ABB AC 800M, предназначенный для безопасного и надежной сбора дискретных сигналов («ON/OFF») от устройств контроля и безопасности в автоматизированных системах. Он преобразует низковольтные сигналы от датчиков (датчики положения, кнопки, реле, замки безопасности) в цифровой формат, пригодный для обработки контроллерами (например, ABB PM645B, ABB PPC380AE01), и обеспечивает защиту от электромагнитных помех и нештатных напряжений. Благодаря высокой плотности каналов и устойчивости к агрессивным условиям, ABB DI651 идеально подходит для отраслей: энергетика (мониторинг состояния выключателей), нефтегазовая промышленность (контроль дверцек реакторов), металлургия (сигнализация о положении кранов) и пищевая отрасль (презенция продукции на конвеерах).
Основная функция ABB DI651 — принимать дискретные сигналы от внешних устройств, фильтровать их от помех и передавать в контроллер в реальном времени. Модуль имеет 16 независимых каналов, каждый с индивидуальной индикацией состояния и защитой от короткого замыкания, что позволяет параллельно собирать данные от нескольких устройств без взаимного влияния. Например, в металлургическом цехе ABB DI651 собирает сигналы от 10 датчиков положения кранов («закрыт»/«открыт») и 6 кнопок аварийной остановки: при нажатии кнопки остановки соответствующий канал ABB DI651 передает сигнал «ON» в контроллер ABB PM645B, который немедленно останавливает кран и активирует световой сигнал. Благодаря встроенному фильтру помех (настраиваемый от 0,1 до 10 мс) ABB DI651 исключает ложные триггеры от электромагнитных пересечков, что критично для безопасных процессов. Также ABB DI651 поддерживает дистанционную диагностику через контроллер — оператор может проверять состояние каждого канала (нагрузка, наличие сигнала) без физического доступа к модулю.
ABB DI651 имеет компактную модульную конструкцию (для монтажа в шасси ABB AC 800M) и класс защиты корпуса IP20 (для шкафов управления), а также устойчивость к экстремальным температурам и перепадам напряжения. При интеграции с ABB DI651 формируется надежная цепь сбора дискретных данных: датчики → модуль ABB DI651 → контроллер → SCADA. Полная информация о ABB DI651 доступна на официальном ресурсе: [ссылка на ABB DI651](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DI651
Промышленный цифровой входной модуль ABB DI651 характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой входной модуль (DI) для системы ABB AC 800M, линейки ABB Industrial Automation.
Параметры каналов и сигналов
- Количество каналов: 16 независимых дискретных входов;
- Тип сигнала: Разделённый вход (sinking/sourcing) — поддерживает как PNP-, так и NPN-логику;
- Напряжение питания сигналов: 24 В DC (диапазон 19,2–28,8 В DC);
- Ток входа: 2–10 мА (при напряжении 24 В DC);
- Фильтрация помех: Настраиваемый диапазон 0,1–10 мс (для подавления импульсных помех);
- Время реакции: ≤1 мс (без фильтра) / ≤11 мс (с максимальным фильтром);
- Защита каналов: От короткого замыкания (до 30 В DC), от перепадам напряжения (до 40 В DC).
Параметры коммуникаций и эксплуатации
- Интерфейс с контроллером: Подключение через шасси ABB AC 800M (сигнальная шина);
- Диагностика: Поддержка дистанционной диагностики (состояние канала, наличие питания, ошибки);
- Индикаторы: Светодиодные (для каждого канала: «активен» — зелёный, «ошибка» — красный; общая индикация питания);
- Питание модуля: 24 В DC (диапазон 19,2–28,8 В DC), потребление ≤50 мА;
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Средне время между отказами (MTBF): >400 000 часов (по стандарту MIL-HDBK-217F);
- Габариты: 100 мм × 160 мм × 25 мм (ширина × высота × глубина) — подходит для шасси AC 800M;
- Вес: ≈0,2 кг;
- Сертификации: IEC 61131-2 (стандарт для промышленных модулей), CE, UL, CSA, ATEX (для опасных зон 2).
Преимущества и особенности ABB DI651
ABB DI651 выделяется среди цифровых входных модулей благодаря следующим уникальным преимуществам:
- Высокая плотность каналов и универсальность логики: 16 независимых каналов позволяют ABB DI651 собирать данные от большого количества устройств, сокращая количество модулей в системе и экономя пространство в шкафу. Поддержка PNP- и NPN-логики делает модуль универсальным — он подходит для датчиков любого типа, без необходимости замены оборудования или адаптеров.
- Настраиваемая фильтрация помех: Возможность регулировать фильтр от 0,1 до 10 мс позволяет адаптировать ABB DI651 к разным условиям эксплуатации: в тихих лабораторных средах используют короткий фильтр (0,1 мс) для быстрой реакции, а в шумных промышленных цехов — длинный (10 мс) для подавления сильных электромагнитных помех. Это предотвращает ложные сигналы и улучшает надежность системы.
- Автоматическая защита и диагностика: Каждый канал ABB DI651 защищён от короткого замыкания и перепадам напряжения, что предотвращает повреждение модуля при неправильном подключении или нештатных ситуациях. Дистанционная диагностика через контроллер позволяет операторам быстро выявлять неисправности (например, обрыв кабеля к датчику) без остановки процесса.
- Совместимость с системами ABB: ABB DI651 полностью интегрируется с контроллерами ABB AC 800M (например, ABB PM645B) и DCS ABB Symphony Plus — не требуется дополнительные драйверы или шлюзы. Это удобно при модернизации существующих систем ABB: достаточно установить модуль в шасси и настроить каналы через стандартное ПО ABB Control Builder M.
- Долговечность и устойчивость: MTBF >400 000 часов и сертификации ATEX подтверждают высокую надежность ABB DI651 в агрессивных условиях. Модуль устойчив к экстремальным температурам (-25 °C до +60 °C), электромагнитным помехам и перепадам напряжения, что снижает затраты на обслуживание и замену.
Примеры применения ABB DI651
ABB DI651 широко используется в различных отраслях промышленности:
- Энергетика (станция распределения электроэнергии): В городской станции распределения ABB DI651 собирает сигналы от 12 датчиков состояния выключателей («закрыт»/«открыт») и 4 кнопок аварийного отключения. При отключении выключателя на неисправном участке сети соответствующий канал ABB DI651 передает сигнал «ON» в контроллер ABB PM645B, который отмечает состояние в SCADA и отправляет команду на включение резервного выключателя. Фильтр помех 5 мс подавляет помехи от трансформаторов, предотвращая ложные отключения.
- Нефтегазовая промышленность (реакторный блок): На нефтеперерабатывающем заводе ABB DI651 контролирует сигналы от 8 замков безопасности дверцек реактора и 8 датчиков-presence персонала. При открытии дверцы реактора без разрешения ABB DI651 передает сигнал в контроллер, который останавливает подачу сырья и активирует аварийную систему охлаждения. Дистанционная диагностика позволяет операторам проверять состояние замков в режиме реального времени, не заходя в опасную зону.
- Пищевая отрасль (линия конвеера): В заводе по производству хлеба ABB DI651 собирает сигналы от 10 датчиков презенции батонов на конвеере и 6 кнопок остановки операторов. При отсутствии батона на определённом участке конвеера ABB DI651 передает сигнал «OFF» в контроллер, который замедляет скорость конвеера и сигнализирует о нехватке продукции. Фильтр помех 0,5 мс обеспечивает быструю реакцию на появление/отсутствие батонов, поддерживая производительность 50 батонов в минуту.
Сравнение с конкурентами
В сравнении с аналогичными цифровыми входными модулями других брендов ABB DI651 имеет явные преимущества:
| Параметр сравнения | ABB DI651 | Siemens SM 321 (6ES7321-1BH02-0AA0) | Rockwell 1794-IB16 (1794-IB16) |
|---|---|---|---|
| Количество каналов | 16 | 8 | 16 |
| Поддерживаемая логика | PNP/NPN (разделённый вход) | PNP | PNP/NPN |
| Фильтрация помех | Настраиваемая (0,1–10 мс) | Фиксированная (10 мс) | Настраиваемая (0,1–20 мс) |
| Время реакции | ≤1 мс (без фильтра) | ≤10 мс | ≤0,5 мс (без фильтра) |
| Защита от короткого замыкания | Да (до 30 В DC) | Да (до 24 В DC) | Да (до 30 В DC) |
| MTBF | >400 000 часов | >350 000 часов | >300 000 часов |
| Совместимость с ABB | Полная (AC 800M, Symphony Plus) | Ограниченная (требует шлюза) | Ограниченная (требует шлюза) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с большим количеством дискретных датчиков: Для объектов с 10+ датчиков (например, станции распределения, линии конвееров) — ABB DI651 с 16 каналами сокращает количество модулей в системе, экономя пространство и затраты.
- Шумные промышленные среды: Если система эксплуатируется в условиях сильных электромагнитных помех (например, металлургические цеха, энергетические объекты) — настраиваемая фильтрация ABB DI651 (до 10 мс) позволяет подавить ложные сигналы, лучше чем модули с фиксированным фильтром.
- Интеграция с системами ABB: Для существующих установок ABB AC 800M или DCS Symphony Plus — ABB DI651 обеспечивает плавающую интеграцию, не требуя дополнительных настроек или адаптеров. Это сокращает время установки и снижает риск несовместимости.
Меры предосторожности
- Проверка полярности подключения: При подключении датчиков убедитесь в правильной полярности (соответствие PNP/NPN логике) — неправильное подключение может привести к повреждению каналов ABB DI651 или датчика.
- Ограничение напряжения: Не превышайте диапазон питания 19,2–28,8 В DC — перепады напряжения выше 40 В DC могут повредить модуль. Используйте стабилитор напряжения для защиты against нештатных скачков.
- Регулярная диагностика: Проверяйте состояние каналов ABB DI651 через контроллер не реже 1 раза в месяц — своевременное выявление обрывов кабеля или неисправностей датчика предотвратит потерю данных и сбои процесса.
- Экранирование кабелей: Используйте экранированные кабели для подключения ABB DI651 к датчикам — это снизит влияние электромагнитных помех и улучшит надежность сбора сигналов.
