Описание
Общая информация о продукте ABB DI814

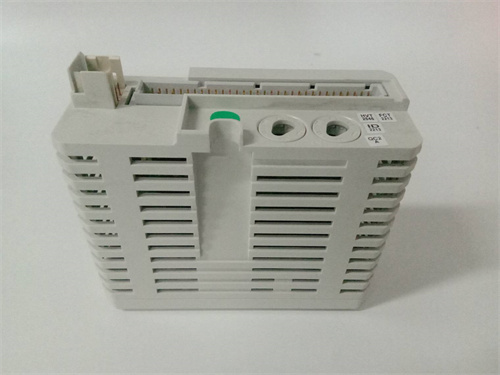

ABB DI814 — это промышленный дискретный входной модуль (DI-модуль) из линейки ABB AC 800M, предназначенный для надежной сбора дискретных сигналов (“есть/нет”) от сенсоров и исполнительных устройств в автоматизированных системах. Он сочетает в себе компактность, высокую скорость обработки сигналов и защиту от электромагнитных помех, что делает ABB DI814 незаменимым в отраслях с требованиями к стабильности и простоте интеграции: машиностроение (управление сигналами с конвейеров сборочных линий), пищевая промышленность (контроль положения дверных шкафов оборудования), энергетика (мониторинг состояния вентиляторов трансформаторов) и логистика (детекция наличия упаковок на подъемных платформах).
Основная задача ABB DI814 — принимать дискретные сигналы напряжения 24 В DC (от концевиков, фотоэлектрических датчиков или контакторных контактов), фильтровать их от помех промышленной среды и передавать цифровые данные в контроллеры ABB (например, ABB AC 800M или ABB Symphony Plus DCS) через шлейфное соединение. Модуль оснащен 16 независимыми входными каналами, каждый с настраиваемым временем фильтрации (0,1 мс–100 мс) и индикатором LED для визуального контроля состояния. Например, на пищевом заводе ABB DI814 собирает сигналы от 10 концевиков, контролирующих закрытие дверных шкафов варочных котлов: когда шкаф закрывается, концевик отправляет сигнал 24 В DC на канал 3 ABB DI814, модуль фильтрует помеху от электродвигателей смесителей и передает команду “шкаф закрыт” контроллеру — только после этого котел запускает нагрев. При разрыве кабеля к концевику ABB DI814 активирует желтый индикатор на соответствующем канале, оператор быстро устраняет неисправность, предотвращая остановку производства. Благодаря классу защиты IP20 ABB DI814 безопасно работает в промышленных шкафах, а совместимость с стандартами электромагнитной совместимости (IEC 61000-4-3) гарантирует стабильность даже вблизи мощных электроприборов.
ABB DI814 соответствует международным стандартам промышленной автоматизации (IEC 61131-2, EN 60950-1) и поддерживает плагинную установку в шкафы контроллеров ABB AC 800M, что упрощает монтаж и замену. При интеграции с ABB DI814 формируется цепь сбора данных: сенсор → ABB DI814 (фильтрация/преобразование) → контроллер → система управления. Полная информация о ABB DI814 доступна на официальном ресурсе: [ссылка на ABB DI814](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DI814
Промышленный дискретный входной модуль ABB DI814 характеризуется следующими ключевыми параметрами:
- Тип устройства: Дискретный входной модуль (DI-модуль), линейки ABB AC 800M, артикул DI814.
Параметры входных каналов
- Количество каналов: 16 независимых дискретных входов;
- Тип принимаемых сигналов: Напряжностные (DC) — 24 В DC (диапазон 19,2–30 В DC);
- Ток срабатывания: ≤7 мА (при 24 В DC);
- Ток несуществования: ≥2 мА (чтобы предотвратить ложные срабатывания от помех);
- Время фильтрации сигнала: Настраиваемое через ПО ABB Control Builder M — 0,1 мс, 1 мс, 10 мс, 100 мс;
- Полярность сигнала: Двухполярная (поддержка “положительной” и “отрицательной” полярности) — настраиваемая по каналу.
Параметры коммуникации и питания
- Интерфейс с контроллером: Шлейф ABB AC 800M (совместим с протоколом Profinet через адаптер ABB CI854A);
- Скорость передачи данных: До 100 Мбит/с (при использовании Profinet);
- Питание модуля: 24 В DC (±10%);
- Максимальный ток потребления: 0,3 А (без нагрузки на входы);
- Изоляция: Galvanic isolation между входами и шлейфом — 500 В AC (на 1 мин).
Параметры эксплуатации и защиты
- Защитные функции:
- От короткого замыкания на входах: Токовая защита (ограничение до 20 мА на канал, автоматическое восстановление);
- От переvoltaжа: Защита до 40 В DC (кратковременно, до 1 с);
- От электромагнитных помех: Соответствие стандартам IEC 61000-4-2 (статика), IEC 61000-4-3 (радиочастотная помеха);
- Класс защиты (IP): IP20 (для панельного монтажа в закрытые шкафы);
- Температурный диапазон работы: 0 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Температурный диапазон хранения: -20 °C до +70 °C;
- Материал корпуса: Пластик PC/ABS (огнезащитный, класс горючести V0 по UL 94);
- Метод монтажа: Плагинный в шкаф контроллера ABB AC 800M или DIN-рейка (через адаптер);
- Размеры (Ш×Г×В): 36 × 100 × 120 мм (приблизительно);
- Вес: ≈0,4 кг;
- Сертификации: IEC 61131-2, EN 60950-1, CE, UL 508, RoHS.
Преимущества и особенности ABB DI814
ABB DI814 выделяется среди дискретных входных модулей благодаря трем ключевым преимуществам:
-
Гибкая настройка и быстрая обработка сигналов
Настраиваемое время фильтрации (0,1 мс–100 мс) позволяет ABB DI814 адаптироваться к разным типам сенсоров и условиям эксплуатации: для быстрых фотоэлектрических датчиков (детекция упаковок на конвейере) выбирают 0,1 мс (чтобы не упустить короткие сигналы), для концевиков в цехах с вибрациями — 100 мс (чтобы подавить ложные срабатывания). Высокая скорость передачи данных (до 100 Мбит/с через Profinet) гарантирует мгновенную передачу сигналов в контроллер, что критично для систем с жесткими требованиями к времени реакции (например, остановка конвейера при обнаружении неполадки). В отличие от модулей с фиксированным временем фильтрации, ABB DI814 не требует замены при изменении типа сенсоров. -
Простота интеграции и удобство диагностики
Совместимость с контроллерами ABB AC 800M и ПО ABB Control Builder M упрощает настройку: достаточно подключить модуль к шлейфу, открыть ПО и настроить каналы через графический интерфейс (без ввода команд в консоль). Индикаторы LED на каждом канале (зеленый — сигнал есть, желтый — нет сигнала, красный — ошибка) позволяют оператору быстро определить состояние модуля: например, желтый индикатор на канале 7 сигнализирует о разрыве кабеля к сенсору, а красный — о коротком замыкании. ПО также предоставляет логи ошибок (время сбоя, тип ошибки), что облегчает предупредительную диагностику и снижает время восстановления системы. -
Надежность и безопасность
Galvanic isolation между входами и шлейфом защищает контроллер от переvoltaжа и электромагнитных помех, например, при повреждении сенсора и попадании высокого напряжения на вход. Огнезащитный корпус (класс V0) предотвращает распространение огня при коротком замыкании, а токовая защита ограничивает ток на каждом канале до 20 мА, предотвращая повреждение модуля и подключенного оборудования. Класс защиты IP20 и устойчивость к температуре +60 °C гарантируют надежную работу ABB DI814 в промышленных условиях, даже в закрытых шкафах без дополнительного охлаждения.
Примеры применения ABB DI814
ABB DI814 широко используется для сбора дискретных сигналов в различных отраслях:
1. Машиностроение: Управление сигналами с конвейера сборочной линии
На линии сборки электроинструмента ABB DI814 собирает сигналы от 16 сенсоров, контролирующих наличие деталей и положение роботов:
- Конфигурация: Каналы 1–8 — фотоэлектрические датчики (24 В DC, время фильтрации 0,1 мс) для детектирования деталей; каналы 9–16 — концевики (24 В DC, время фильтрации 10 мс) для контроля положения роботов;
- Работа: Когда фотодатчик на канале 2 обнаруживает деталь (сигнал 24 В DC), ABB DI814 передает данные контроллеру → контроллер отправляет робота на сборку. Если концевик на канале 10 не обнаруживает робота (нет сигнала), модуль активирует желтый индикатор → контроллер останавливает конвейер, предотвращая столкновение.
2. Пищевая промышленность: Контроль закрытия дверных шкафов котлов
В пекаренном заводе ABB DI814 контролирует закрытие 10 дверных шкафов печи для выпечки хлеба:
- Конфигурация: Каналы 1–10 — магнитные концевики (24 В DC, время фильтрации 50 мс) для контроля закрытия;
- Работа: При закрытии двери шкафа концевик на канале 5 отправляет сигнал 24 В DC → ABB DI814 передает команду контроллеру → печь запускает нагрев. При частичном открытии двери (сигнал消失) модуль отправляет алерт → контроллер снижает температуру печи, предотвращая остывание и повреждение продукции. Galvanic isolation защищает модуль от переvoltaжа от мойщика оборудования.
3. Логистика: Детекция упаковок на подъемных платформах
В распределительном центре ABB DI814 детектирует наличие упаковок на 12 подъемных платформах:
- Конфигурация: Каналы 1–12 — инфракрасные датчики (24 В DC, время фильтрации 1 мс);
- Работа: Когда упаковка помещается на платформу, датчик на канал 3 отправляет сигнал 24 В DC → ABB DI814 передает данные контроллеру → контроллер запускает подъем платформы. Если датчик не обнаруживает упаковку (нет сигнала), модуль блокирует подъем → предотвращая пустой ход и экономия энергии. Индикаторы LED позволяют операторам быстро проверить состояние датчиков, даже без подключения к ПО.
Сравнение с конкурентами
ABB DI814 превосходит аналогичные дискретные входные модули по ключевым параметрам:
| Параметр сравнения | ABB DI814 | Siemens SM1221 (6ES7221-1BH32-0XB0) | Rockwell Allen-Bradley 1794-IB16 |
|---|---|---|---|
| Количество каналов | 16 | 8 | 16 |
| Время фильтрации | 0,1–100 мс (настраиваемое) | 0,1–200 мс (настраиваемое) | 0,1–100 мс (настраиваемое) |
| Скорость передачи данных | До 100 Мбит/с (Profinet) | До 100 Мбит/с (Profinet) | До 100 Мбит/с (Ethernet/IP) |
| Galvanic isolation | Да (500 В AC) | Нет | Да (1 кВ AC) |
| Температурный диапазон | 0 °C до +60 °C | 0 °C до +60 °C | -25 °C до +55 °C |
| Вес | ≈0,4 кг | ≈0,3 кг | ≈0,5 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с ABB контроллерами: Для автоматизированных систем на базе ABB AC 800M или ABB Symphony Plus DCS — ABB DI814 гарантирует полную совместимость и простую интеграцию, без необходимости адаптеров от третьих производителей.
- Приложения с разными типами сенсоров: Если нужно подключить как быстрые фотодатчики (0,1 мс), так и концевики с вибрациями (100 мс) — настраиваемое время фильтрации ABB DI814 устраняет необходимость нескольких модулей.
- Промышленные условия с помехами: Для цехов с электромагнитными помехами (например, рядом с электродвигателями) — galvanic isolation ABB DI814 защищает контроллер и обеспечивает стабильную работу.
Меры предосторожности
- Проверка напряжения сенсора: Перед подключением убедитесь, что напряжение сенсора соответствует 24 В DC — подключение более высокого напряжения (например, 110 В AC) повредит входные каналы ABB DI814.
- Ограничение тока на каналах: Не превышайте максимальный ток на каждом канале (20 мА) — перегрузка может привести к выходу канала из строя. При работе с сенсорами, потребляющими >7 мА, проверяйте совместимость с параметрами ABB DI814.
- Корректный монтаж: Монтируйте модуль в хорошо проветренные шкафы — перегрев (температура >60 °C) снижает срок службы и точность работы. Избегайте монтажа рядом с нагревательными элементами (например, трансформаторами).
- Регулярная проверка индикаторов: Ежегодно проверяйте состояние индикаторов LED — неисправный индикатор может скрыть реальную проблему (например, разрыв кабеля), что приведет к сбою системы.
