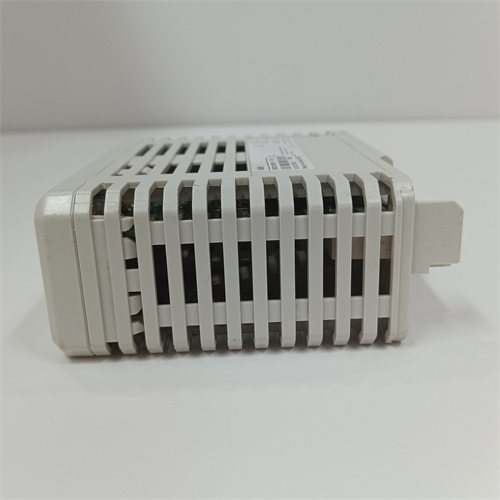

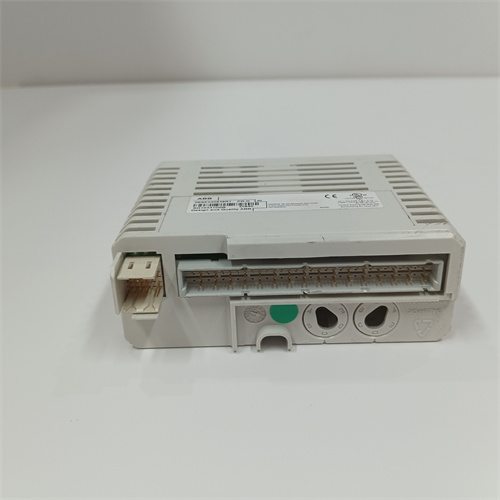

ABB DI818

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Дискретный входной модуль с 16 независимыми каналами;
• Параметры входных сигналов:
  • Тип сигнала: Дискретные (сухие и влажные контакты), поддерживаемые напряжения — 24 В DC;
  • Рабочий диапазон напряжения: 19.2–30 В DC;
  • Пороги срабатывания: 11–15 В DC (активное состояние, логика “1”), <5 В DC (пассивное состояние, логика “0”);
  • Ток потребления на канал: ≤6 мА (при напряжении 24 В DC);
  • Время отклика: <1 мс (для быстрых сигналов, например, от датчиков на конвейерах с высокой скоростью);
  • Изоляция: Галваническая изоляция каналов друг от друга и от шины связи (2500 В RMS, по стандарту EN 61131-2);
• Электрические и интерфейсные параметры:
  • Питание: 24 В DC (19.2–30 В DC), потребляемая мощность ≤5 Вт;
  • Интерфейс связи: PROFIBUS DP (скорость передачи данных 9.6 кбит/с – 12 Мбит/с), максимальное расстояние до контроллера — 1200 м (с использованием релея);
  • Поддержка протоколов: PROFIBUS DP V0/V1, совместим с ABB S800 I/O Link;
• Защитные функции:
  • Защита от короткого замыкания: Встроенные токоограничивающие резисторы (максимальный ток на канал ≤100 мА);
  • Защита от обратной полярности: Диодная защита в цепях питания и входов;
  • Электромагнитная совместимость (EMC): Соответствует EN 61000-6-2 (уровень 3) и EN 61000-6-4 (уровень 3), что гарантирует устойчивость к помехам от двигателей и высоковольтных линий;
  • Защита от перегрева: Термисторная защита, автоматическое отключение при температуре >85 °C;
• Эксплуатационные условия:
  • Корпус: Пластик PA66 с армировкой стекловолокном, класс защиты IP20 (защита от пыли и контактов пальцами);
  • Размеры: 35 мм × 170 мм × 110 мм (ширина × высота × глубина), монтаж на DIN-рейку EN 50022;
  • Рабочая температура: -40 °C – +70 °C;
  • Максимальная относительная влажность: 95% (с конденсацией, благодаря антиконденсаторному нагреву);
  • Устойчивость к вибрациям: 10–500 Гц (ускорение 10 м/с², по стандарту EN 60068-2-6);
• Сертификации: CE, UL 508, ATEX (зоны 2/22), IECEx, RoHS.

Преимущества и особенности

1. Большое количество каналов в компактном корпусе: 16 каналов в ширине 35 мм делают ABB DI818 идеальным для плотных щитов автоматизации, где важно экономить пространство. Например, в крупных заводах с множеством сенсоров использование ABB DI818 вместо нескольких модулей с 8 каналами сокращает количество установленных компонентов и упрощает проводку;
2. Высокая надежность в экстремальных условиях: Рабочий диапазон температур -40 °C – +70 °C и защита от конденсации позволяют ABB DI818 работать в холодильных цехах, морских платформах или металлургических производствах, где перепады температур достигают 100 °C;
3. Расширенная защита от внешних факторов: Галваническая изоляция 2500 В RMS и высокая EMC-стойкость защищают ABB DI818 от электромагнитных помех от двигателей, сварочных аппаратов или трансформаторов — критично для автопромышленных цехов с интенсивным электрическим оборудованием;
4. Гибкая интеграция с системами ABB: Совместимость с контроллерами ABB AC 800M и ПО ABB Control Builder M позволяет быстро настраивать ABB DI818 без дополнительных драйверов. Данные передаются в реальном времени, что гарантирует своевременное реагирование системы на изменения в производственном процессе;
5. Возможность горячего插拔: На некоторых конфигурациях ABB DI818 поддерживает замену модуля без остановки системы, что сокращает время простоев на производственных линиях с круглосуточным режимом работы (например, в пищевых или фармацевтических предприятиях).

Примеры применения в отраслях

• Нефтегазовая промышленность: На морских платформах для добычи нефти ABB DI818 собирает сигналы от 16 датчиков уровня в резервуарах, предохранителей высокого давления и кнопок аварийного останова. Сертификация ATEX гарантирует безопасность в зонах с возможностью взрыва, а защита от морской соли и влажности предотвращает коррозию контактов;
• Автомобилестроение: В линиях сборки автомобилей ABB DI818 обрабатывает сигналы от датчиков наличия деталей на конвейере (16 точек контроля), фикаторов роботов-манипуляторов и кнопок оператора. Быстрое время отклика (<1 мс) гарантирует, что система останавливает конвейер своевременно при отсутствии деталей, предотвращая брак;
• Металлургия: В прокатных цехах ABB DI818 считывает сигналы от лимитных выключателей рольгангов (16 позиций) и систем охлаждения. Высокая температура работы (+70 °C) позволяет модулю функционировать вблизи горячих металлических листов, а защита от вибраций предотвращает разрыв контактов при работе тяжелого оборудования;
• Химическая промышленность: В цехах с опасными веществами ABB DI818 передает сигналы от аварийных кнопок и датчиков запаха (16 зон контроля). Галваническая изоляция предотвращает разряд высокого напряжения, что важно для безопасности персонала и оборудования.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• При выборе ABB DI818 убедитесь, что количество каналов (16) соответствует вашим потребностям. Для систем с более чем 16 сигналами используйте несколько модулей ABB DI818 или рассмотрите модель с 32 каналами (если такая имеется в линейке ABB);
• Убедитесь, что контроллер поддерживает PROFIBUS DP (например, ABB AC 800M или Siemens S7-400). При интеграции с не ABB системами используйте адаптеры PROFIBUS DP, сертифицированные ABB;
• Для эксплуатации в зонах с низкими температурами (<-40 °C) закажите дополнительное подогревное устройство для корпуса ABB DI818, чтобы сохранить время отклика и защиту от конденсации;
• При проектировании щита автоматизации учитывайте плотность монтажа: ABB DI818 требует минимального пространства, но важно оставить зазор для охлаждения (минимум 5 мм между модулями).

Предостережения

• Не подключайте ABB DI818 к напряжению выше 30 В DC — это повредит входные цепочки. Используйте только стабильные источники питания с фильтрацией шумов (например, ABB CP-E 系列);
• Кабели для подключения сигналов должны быть экранированы (сечение 0.5 мм²) и располагаться отдельно от силовых линий (минимум 30 см), чтобы избежать электромагнитных помех;
• При замене модуля с горячимом выполняйте операцию только в режиме “пассивного контроля” системы (сигналы не влияют на исполнительные устройства), чтобы избежать кратковременных сбоев;
• Регулярно (раз в 6 месяцев) проверяйте состояние контактов DIN-рейки и очищайте их от пыли сухим щеткой — окисление контактов может привести к повышенному сопротивлению и потере сигналов.
