Описание
Общая информация о продукте

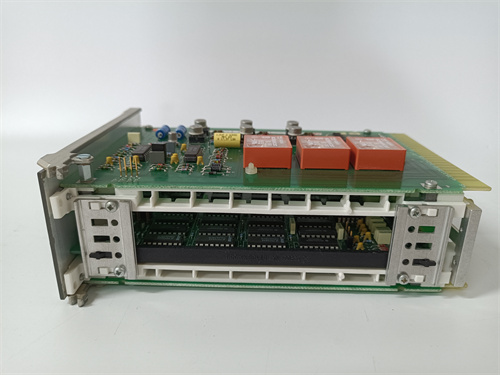

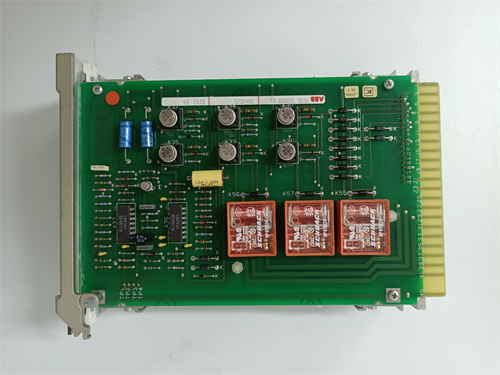

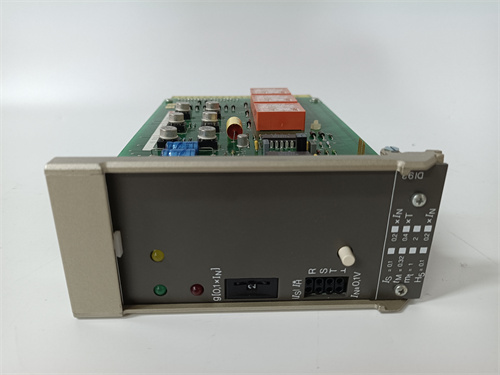

Первым делом познакомимся с устройством ABB DI93A HESG440355R3 — это промышленный модуль цифровых входов (DI-модуль) для систем автоматизации ABB, в частности для контроллеров AC800M и DCS 800xA. Он предназначен для сбора дискретных сигналов от индустриальных датчиков (концевиков, фотоэлектрических датчиков, кнопок управления) и передачи их в контроллер в реальном времени, выступая ключевым звеном в формировании обратной связи о состоянии промышленного оборудования. Это критически важно для стабильности процессов в логистике, машиностроении, пищевой промышленности и энергетике, где своевременное получение сигналов о положении или статусе устройств гарантирует безопасность и эффективность. Ссылка на продукт ABB DI93A HESG440355R3 позволяет получить детальную техническую документацию, включая схемы подключения к датчикам, таблицы параметров помехоустойчивости и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB DI93A HESG440355R3 отличается высокой плотностью каналов и надежностью — его конструкция с дифференциальными входами и защитой от электромагнитных помех (ЭМП) гарантирует стабильную работу даже в условиях пыли, вибраций и перепадов напряжения, снижая время простоя оборудования. Кроме того, ABB DI93A HESG440355R3 полностью совместим с другими модулями ABB (например, цифровым модулем выходов ABB ICSF08D1 FPR3323101R1012 24VDC или контроллером ABB PM632), что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB DI93A HESG440355R3 имеет технические характеристики, адаптированные для сбора дискретных сигналов:
- Тип устройства: Модуль цифровых входов (DI-модуль) с независимыми каналами, для систем ABB AC800M/DCS 800xA;
- Основные параметры входов:
- Количество каналов: 16 независимых цифровых входов — для параллельного подключения 16 дискретных датчиков;
- Поддерживаемое напряжение сигнала: 24 В DC (стандарт для индустриальных датчиков), допуск ±10% (21,6–26,4 В DC);
- Ток потребления на вход: ≤5 мА/канал (при подаче 24 В DC) — низкое энергопотребление, не перегружающее источник питания датчиков;
- Уровни сигнала:
- «ЛОГИЧЕСКИЙ 1» (активный): ≥15 В DC;
- «ЛОГИЧЕСКИЙ 0» (пассивный): ≤5 В DC;
- Тип входов: Дифференциальные (для повышения помехоустойчивости) — снижают влияние помех от длинных кабелей и силовых цепей;
- Функции фильтрации и защиты:
- Фильтрация сигнала: Встроенный цифровой фильтр с настраиваемой постоянной времени (0,1–100 мс) — подавление высокочастотных помех от электродвигателей или сварочного оборудования;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ, длительность 50 нс) и электростатическому разряду (15 кВ, контактный разряд);
- Изоляция: Электрическая изоляция между входами и корпусом (250 В АС на 1 минуту) — предотвращение перекрестных помех;
- Защита от короткого замыкания: Индивидуальная защита каждого канала от замыкания на землю или положительный полюс (автоматическое восстановление после устранения причины);
- Эксплуатационные параметры:
- Питание модуля: 24 В DC (из шкафа контроллера ABB), потребление — 100 мА максимально (без учета нагрузки входов);
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий), с металлическими креплениями для монтажа в DIN-рейку (ширина 35 мм);
- Размеры: 72 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 4 модульные места в DIN-рейке;
- Индикаторы: LED-индикаторы для каждого канала (зеленый — сигнал активен, красный — ошибка канала/короткое замыкание);
- Совместимость:
- Совместимые контроллеры: ABB AC800M (все серии), ABB DCS 800xA;
- Совместимые датчики: Концевики ABB IM18, фотоэлектрические датчики ABB O3EGb, кнопки управления с сигналом 24 В DC;
- Поддерживаемое ПО: ABB Control Builder M — для настройки фильтров, типов входов и диагностики ошибок.
Преимущества и особенности
ABB DI93A HESG440355R3 выделяется среди модулей цифровых входов благодаря ряду уникальных преимуществ:
- Высокая плотность каналов и экономия места: 16 входов в компактном корпусе (ширина 72 мм) делает ABB DI93A HESG440355R3 идеальным для шкафов с ограниченным пространством — например, в панелях управления роботными клетками или мелкосерийным оборудованием. По сравнению с модулями с 8 каналами, он позволяет сократить количество используемых модулей на 50%, снижая затраты на оборудование и монтаж;
- Дифференциальные входы и высокая помехоустойчивость: Дифференциальное подключение входов ABB DI93A HESG440355R3 минимизирует влияние помех от длинных кабелей (до 200 м) и силовых цепей — в логистических центрах, где конвейеры растянуты на десятки метров, модуль стабильно считывает сигналы концевиков, предотвращая ложные срабатывания контроллера и аварийные остановки;
- Легкая настройка и диагностика: Через ПО ABB Control Builder M операторы могут быстро настроить параметры ABB DI93A HESG440355R3 (например, время фильтрации сигнала) и диагностировать неисправности (разрыв кабеля к датчику, короткое замыкание). LED-индикаторы на корпусе позволяют визуально контролировать состояние каждого канала, сокращая время поиска проблем до 5–10 минут;
- Универсальность и совместимость: Совместимость с контроллерами ABB AC800M/DCS 800xA и большинством индустриальных датчиков (24 В DC) делает ABB DI93A HESG440355R3 универсальным для различных проектов — не требуется замена модуля при модернизации оборудования, достаточно лишь переконфигурировать входы через ПО.
Примеры применения в отраслях
ABB DI93A HESG440355R3 широко используется для сбора дискретных сигналов в различных отраслях:
- Логистика: Автоматизированная склада «Ozon» — ABB DI93A HESG440355R3 подключился к 16 концевикам, контролирующим положение паллет на конвейерах. Модуль передавал сигналы о наличии/отсутствии паллет в контроллер ABB AC800M, который регулировал скорость конвейеров и предотвращал столкновения. Высокая помехоустойчивость позволяла работать даже при близком расположении к электродвигателям, а фильтрация сигнала устранила искажения от конвейерных приводов;
- Машинностроение: Завод по производству станков с ЧПУ — ABB DI93A HESG440355R3 сбирал сигналы от 10 фотоэлектрических датчиков (контроль положения деталей) и 6 кнопок операторского панели (старт/стоп, аварийная остановка). При неисправности одного датчика (разрыв кабеля) LED-индикатор DI канала сигнализировал об ошибке, а через Control Builder M был быстро идентифицирован поврежденный канал — это позволило устранить проблему за 12 минут, без остановки всего цеха;
- Пищевая промышленность: Завод по производству замороженных овощей — ABB DI93A HESG440355R3 контролировал состояние 16 клапанов шнеков подачи сырья (сигналы «открыт/закрыт»). Сигналы передавались в контроллер DCS 800xA, который синхронизировал работу шнеков с упаковочным оборудованием. Защита от короткого замыкания предотвратила разрушение модуля при повреждении кабеля к одному клапану, сохранив работоспособность остальных каналов.
Сравнение с конкурентами
Для оценки преимуществ ABB DI93A HESG440355R3 сравним его с аналогичным DI-модулем — Siemens SM 321 (6ES7321-1BL00-0AA0):
| Параметр | ABB DI93A HESG440355R3 | Siemens SM 321 |
|---|---|---|
| Количество каналов | 16 | 8 |
| Тип входов | Дифференциальные (настраиваемые) | Однополярные |
| Устойчивость к ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Время фильтрации | 0,1–100 мс (настраиваемое) | 0,1–20 мс (настраиваемое) |
| Изоляция входов | 250 В АС (между входами) | 50 В АС (между входами) |
| Совместимость с ABB оборудованием | Полная (AC800M, 800xA) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB DI93A HESG440355R3 имеет преимущество в большем количестве каналов, поддержке дифференциальных входов, более высокой помехоустойчивостью и расширенном диапазоне настройки фильтрации. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB DI93A HESG440355R3 учитывайте:
- Количество датчиков: Если вам нужно подключить ≤16 дискретных датчиков (24 В DC), модуль идеально подходит — для большего количества каналов используйте несколько ABB DI93A HESG440355R3 в параллели;
- Уровень помех в среде: Для производств с сильными ЭМП (например, рядом с электродвигателями или силовыми цепями) ABB DI93A HESG440355R3 с уровнем защиты EN 61000-6-2 (уровень 3) — оптимальный выбор;
- Длина кабелей: Если датчики расположены на расстоянии >100 м от модуля, используйте дифференциальный режим входов ABB DI93A HESG440355R3 — он снизит искажения сигнала от длинных кабелей.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании контроллера — неправильная полярность может привести к повреждению модуля или датчика;
- Используйте только экранированные кабели для подключения к датчикам — это дополнительно снизит влияние ЭМП и предотвратит искажения сигнала;
- Регулярно проверяйте состояние LED-индикаторов — красный свет сигнализирует об ошибке (например, короткое замыкание), которую нужно устранить немедленно;
- Не превышайте номинальное напряжение входов (24 В DC) — перепады выше 26,4 В DC могут привести к выходу каналов из строя.
