Описание

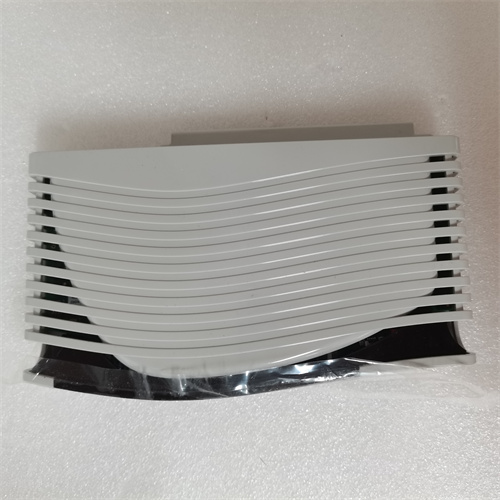

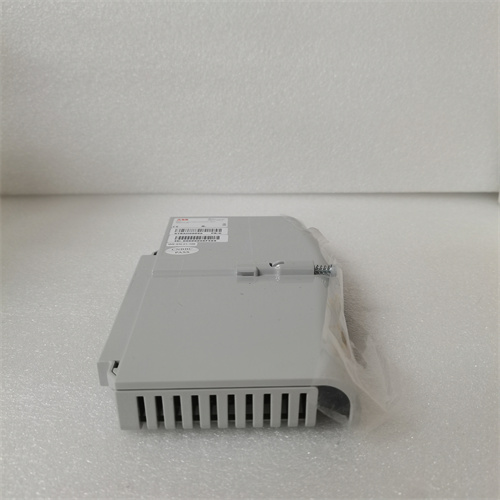

Общая характеристика продукта: ABB DIS0006
Технические параметры ABB DIS0006
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль цифровых входов, серии ABB Advant OCS Digital Input Modules |
| Параметры входов | • Количество каналов: 16 (одноканальные)
• Тип сигнала: Дискретный (24 В DC) • Диапазон напряжения: 20.4–27.6 В DC (оптимальный — 24 В DC) • Время реакции: ≤1 мс (настраиваемо 0.1–10 мс) • Ток потребления на вход: ≤5 мА/канал |
| Фильтрация помех | • Тип: RC-фильтр
• Постоянная времени: 1 мс (стандарт), 0.1–10 мс (настраиваемая через ПО) • Уровень подавления помех: >40 дБ для частот >1 кГц |
| Коммуникация | • Интерфейс с контроллером: Шина данных ABB Profibus DP
• Скорость передачи: 9.6 кбит/s – 12 Мбит/s • Латентность передачи: ≤2 мс |
| Эксплуатационные параметры | • Питание: 24 В DC (±15%), потребление ≤100 мА
• Электрическая изоляция: 500 В АС (между входами и шасси, на 1 мин) • Рабочая температура: -10 °C – +55 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (IEC 60529) |
| Конструкция и функции | • Тип монтажа: На рейку DIN 35 мм
• Габариты (Ш×В×Г): 38 × 130 × 85 мм • Вес: ~0.2 кг • Функции: Горячее заменение (hot-swap), индикаторы LED на каждом входе • Сертификации: CE, UL 508, RoHS |
Преимущества и особенности ABB DIS0006
-
Быстрая реакция и надежная фильтрация помех
Время реакции ≤1 мс и настраиваемый RC-фильтр делают ABB DIS0006 идеальным для систем, где требуется мгновенная реакция на сигналы датчиков (например, системы защиты турбин, аварийные остановки). Фильтрация помех >40 дБ защищает от электромагнитных интерференций, которые часто возникают вблизи высокомощных устройств (электродвигатели, трансформаторы), предотвращая ложные срабатывания.
-
Горячее заменение и компактность
Возможность горячего заменения (hot-swap) позволяет заменить ABB DIS0006 без отключения питания, снижая время простоя оборудования до минимума. Компактная конструкция (38 × 130 × 85 мм) экономит место в шкафах автоматизации, что особенно важно для крупных систем с множеством модулей.
-
Детальная диагностика и удобство контроля
Диагностика состояния входов в реальном времени (напряжение, наличие сигнала) и индикаторы LED на каждом канале упрощают обслуживание — операторы могут быстро выявлять неисправности без использования дополнительного оборудования. Интеграция с ABB Process Portal позволяет централизовать контроль всех модулей, что оптимизирует работу сервисного персонала.
-
Совместимость с системами ABB
Полная совместимость с контроллерами ABB Advant Master и модулями питания ABB DSPA110 означает, что ABB DIS0006 легко интегрируется в существующие системы автоматизации ABB — не требуется дополнительные адаптеры или перепрограммирование, что сокращает время запуска и снижает риски ошибок.
Примеры применения ABB DIS0006
-
Энергетика: Система защиты турбин в ТЭЦ
На теплоэлектростанции 4 модуля ABB DIS0006 подключены к 64 предохранительному устройству 4 турбин (датчики скорости, уровня масла, температуры). При превышении скорости турбины на 10% над номинальной (сигнал на 3-м входе модуля) ABB DIS0006 передает данные в контроллер ABB Advant Master за 0.9 мс — контроллер активирует аварийную остановку, предотвращая разрушение роторов. Горячее заменение модуля позволило заменить неисправный ABB DIS0006 за 5 минут без остановки остальных турбин, сохранив производительность ТЭЦ на уровне 75%.
-
Нефтегазовая промышленность: Управление клапанами в нефтепроводах
На нефтеперерабатывающем заводе ABB DIS0006 собирает сигналы от 16 датчиков положения клапанов в главном нефтепроводе. При открытии клапана №7 (сигнал на 8-м входе) ABB DIS0006 фильтрует помех от насосов (шум 1 В) и передачает данные в контроллер — контроллер проверяет соответствие давления и разрешает дальнейшую транспортировку нефти. Диагностика в реальном времени обнаружила деградацию датчика клапана №3 (увеличение времени реакции до 5 мс), и инженеры сменили его до возникновения аварии.
-
Тяжелое машиностроение: Линейка сборки металлоконструкций
На заводе по производству металлоконструкций ABB DIS0006 используется для сбора сигналов от 12 датчиков положения деталей на конвейере. При правильном позиционировании балки (сигнал на 6-м входе) ABB DIS0006 отправляет команду на активацию сварочного станка — время реакции модуля ≤1 мс гарантирует точность сварки и снижает брак до 0.5%. Компактность модулей позволило разместить 8 ABB DIS0006 в одном шкафу автоматизации, экономя место на производственном цехе.
Сравнение с конкурентами
| Параметр | ABB DIS0006 | Siemens Simatic S7-1500 SM 1231 | Rockwell Allen-Bradley 1756-IB16 |
|---|---|---|---|
| Количество каналов | 16 | 8 | 16 |
| Время реакции | ≤1 мс (настраиваемо) | ≤3 мс | ≤2 мс |
| Горячее заменение | Да | Нет | Да |
| Габариты (Ш×В×Г) | 38 × 130 × 85 мм | 35 × 100 × 75 мм | 50 × 130 × 105 мм |
| Совместимость | ABB Advant Master, Process Portal | Siemens S7-1500, WinCC | Rockwell ControlLogix, FactoryTalk |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте ABB DIS0006 если:
- У вас есть система автоматизации ABB Advant Master — модуль интегрируется без дополнительных настроек, сокращая время запуска.
- Требуется мгновенная реакция на сигналы датчиков (≤1 мс) — например, в системах защиты, аварийных остановках.
- Важно снизить время простоя — горячее заменение позволяет заменить модуль за несколько минут без отключения питания.
-
Меры предосторожности:
- При подключении ABB DIS0006 используйте только сертифицированные кабели ABB (например, ABB 3FLA0001-1AA00) — некачественные кабели могут вызвать перегревы или ложные сигналы.
- При горячем заменении обязательно соблюдайте правила электробезопасности: используйте защитные перчатки и инструменты с изолированными ручками, чтобы избежать электроударов.
- Регулярно обновляйте прошивку ABB DIS0006 через официальное ПО ABB Advant Engineering Tools — обновления исправляют баги и улучшают стабильность диагностики.
- Не эксплуатируйте модуль за пределами заявленных температурных параметров (-10 °C – +55 °C) — перегрев или переохлаждение снижают срок службы и могут привести к отказу.
