Описание

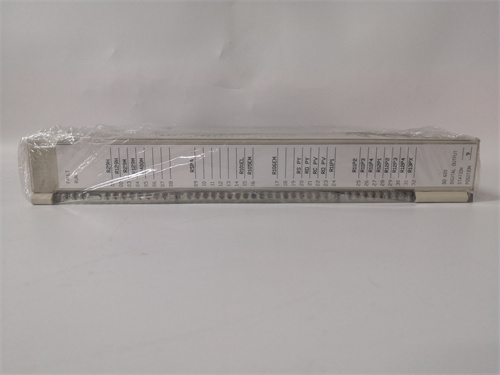

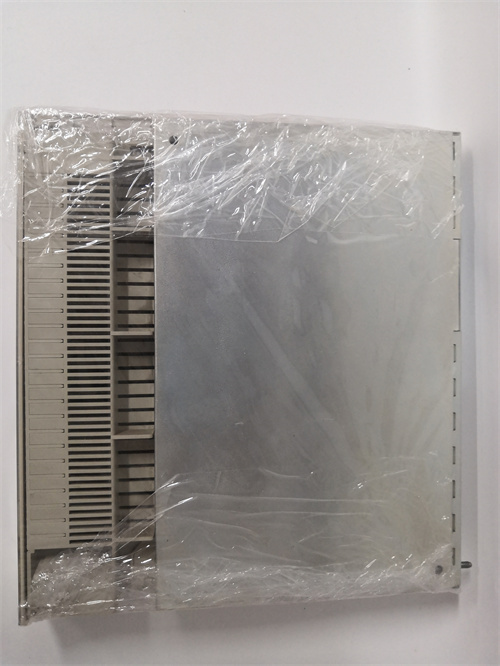

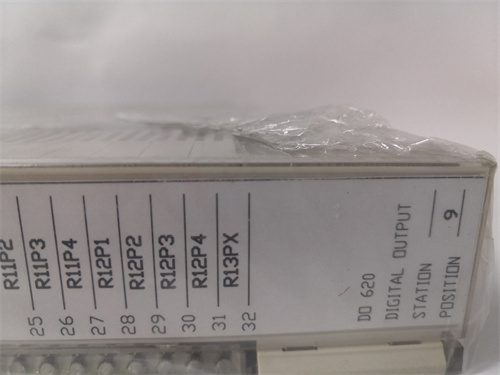

Общая характеристика продукта: ABB DO620
Технические параметры ABB DO620
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Цифровой выходной модуль, серии ABB AC 500 |
| Канальные параметры | • Количество каналов: 16 (независимые, изолированные друг от друга по группам 4 канала)
• Тип выхода: Транзисторный (MOSFET), активный высокий • Рабочее напряжение: 24 В DC ±10% (21.6–26.4 В DC) • Максимальный ток на канал: 2 А (продолжительный), 5 А (кратковременный, ≤0.1 с) • Время реакции: ≤0.2 мс (активация/деактивация) • Тип изоляции: По группам 4 канала (500 В АС, 1 мин) |
| Защита и надежность | • Защита от короткого замыкания: Ограничение тока ≤2.5 А на канал, автоматическое восстановление
• Защита от перегрева: Отключение модуля при температуре ≥70 °C • Электромагнитная совместимость: Класс 2 по EN 61000-6-2 (иммунитет к помехам) |
| Диагностика | • Индикаторы: Светодиоды на каждом канале (зеленый — активен, красный — ошибка), общий индикатор питания (зеленый)
• Передача ошибок: Через шину AC 500 Backplane в контроллер (тип ошибки: короткое замыкание, перегрузка) |
| Интеграция | • Совместимые контроллеры: ABB AC 500 (AC 500-eCo, AC 500-S, AC 500-XC)
• Шина подключения: AC 500 Backplane (стандартная для серии AC 500) • Программное обеспечение: ABB Automation Builder (для конфигурации и диагностики) |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: В шасси контроллера ABB AC 500 (на Backplane)
• Габариты (Ш×В×Г): 100 × 125 × 15 мм (ширина × высота × глубина) • Вес: ~0.15 кг • Питание: Из шасси AC 500 (24 В DC, ≤100 мА без нагрузки) |
| Сертификации | CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2. |
Преимущества и особенности ABB DO620
-
Простота интеграции с контроллерами AC 500
Стандартная шина AC 500 Backplane позволяет быстро монтировать ABB DO620 в контроллеры AC 500 без дополнительной проводки — модуль автоматически определяется программным обеспечением ABB Automation Builder, сокращая время настройки системы до 1–2 часа (вместо нескольких часов при использовании модулей сторонних производителей). В отличие от универсальных модулей с разъемами Ethernet (например, Siemens ET 200AL), ABB DO620 не требует конфигурации IP-адресов или настройки коммуникационных параметров, что удобно для небольших и средних предприятий.
-
Надежная защита и стабильная работа
Встроенная защита от коротких замыканий и перегрузок предотвращает выход ABB DO620 из строя при неисправностях в цепи исполнительных устройств (например, повреждении кабеля клапана). Групповая изоляция каналов (4 канала в группу) защищает модуль от электрических пробоев между каналами, что актуально для систем с большой кількостью параллельно работающих нагрузок (например, 16 клапанов в водоподготовке).
-
Компактность и экономичность
Малые габариты (100 × 125 × 15 мм) и низкая масса (~0.15 кг) позволяют монтировать ABB DO620 в компактные шкафы управления, что важно для предприятий с ограниченным пространством (например, пищевые заводы с плотным расположением линий). По сравнению с модулями высокого класса (например, ABB PVD164A2059 с избыточностью) ABB DO620 имеет более низкую стоимость, при этом удовлетворяя требованиям большинства не критических процессов (водоподготовка, конвейеры, сигнализация).
-
Простота диагностики
Светодиодные индикаторы на каждом канале позволяют операторам быстро определить состояние ABB DO620 — например, красный свет на канале 5 указывает на ошибку (короткое замыкание или перегрузку), а зеленый — на активную работу. Это устраняет необходимость подключения компьютера для диагностики простых неисправностей, сокращая время простоя линии.
Примеры применения ABB DO620
-
Водоподготовка: Управление клапанами
На станции водоподготовки ABB DO620 управляет 16 клапанами, регулирующими подачу воды в фильтры, резервуары и распределительные линии. При получении команды от контроллера AC 500-eCo (“открыть клапан 8 для заполнения резервуара”) модуль подает напряжение на канал 8, открывая клапан. При перегрузке клапана (из-за засорения, ток >2 А) ABB DO620 отключает канал, сигнализирует об ошибке и продолжает работать с другими клапанами — это предотвращает остановку всей системы водоподготовки. Устойчивость к температуре 0 °C – +60 °C позволяет модулю работать в технических помещениях без дополнительного обогрева или охлаждения.
-
Пищевая промышленность: Контроллер конвейеров
В пищевом заводе ABB DO620 управляет 10 лампами сигнализации на конвейере, транспортирующем упаковки с сыром, и 6 реле, контролирующими запуск/остановку сегментов конвейера. При остановке сегмента 3 из-за забора упаковки ABB DO620 активирует красную лампу на канале 4 (сигнал “авария на сегменте 3”) и отправляет команду на остановку предыдущего сегмента через канал 10. Светодиодные индикаторы позволяют операторам быстро локализовать проблему, устранить её и восстановить работу конвейера за 5–10 минут.
-
Фармацевтика: Управление вентиляторами
В фармацевтическом заводе ABB DO620 управляет 8 вентиляторами в зонах упаковки лекарств (чтобы поддерживать чистоту воздуха) и 2 клапанами подачи фильтрованного воздуха. При получении команды от контроллера AC 500-S (“включить вентилятор 5 в зоне А”) модуль активирует канал 5, запуская вентилятор. При коротком замыкании в цепи вентилятора ABB DO620 отключает канал, сигнализирует об ошибке и переключает нагрузку на резервный вентилятор через канал 6 — это поддерживает требуемый уровень чистоты воздуха, соответствующий стандартам GMP (Good Manufacturing Practice).
Сравнение с конкурентами
| Параметр | ABB DO620 | Siemens ET 200AL | Schneider Modicon M340 |
|---|---|---|---|
| Количество каналов | 16 | 8 | 32 |
| Максимальный ток на канал | 2 А (продолжительный) | 2 А (продолжительный) | 0.5 А (продолжительный) |
| Время реакции | ≤0.2 мс | ≤0.15 мс | ≤0.3 мс |
| Совместимость | Только ABB AC 500 | Siemens S7-1200/1500 | Schneider Modicon M340/M580 |
| Класс защиты | IP20 | IP20 | IP20 |
| Стоимость (примерная) | Низкая | Средняя | Средняя |
| Легкость интеграции | Высокая (автоматическое определение) | Средняя (требует конфигурации TIA Portal) | Средняя (требует конфигурации EcoStruxure) |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB DO620 если:
- У вас уже есть контроллер ABB AC 500 (eCo/S/XC) и нуждаетесь в цифровом выходном модуле для не критических процессов.
- Требуется управление нагрузками до 2 А (клапаны, лампы, реле) с простой диагностикой.
- Важна экономичность и быстрая интеграция без сложной настройки.
-
Эксплуатация:
- Не превышайте максимальный ток на канал (2 А) для избежания перегрузки и выхода модуля из строя.
- Регулярно проверяйте светодиодные индикаторы — красный свет на канале сигнализирует о необходимости устранения неисправности (например, проверка кабеля клапана).
- Используйте программное обеспечение ABB Automation Builder для периодической диагностики состояния модуля и обновления прошивки (при необходимости).
DO620
