Введение: дискретный выходной модуль ABB и модель DO620
Первым элементом в сфере передачи дискретных управляющих сигналов от контроллеров ABB (в частности, серии AC 800M) к исполнительным механизмам (реле, насосы, лампы индикации) является модуль от ABB — модель DO620. Данное оборудование относится к серии промышленных дискретных выходных модулей ABB, предназначенных для надежного управления устройствами типа “включено/выключено” в сложных промышленных условиях (пыль, вибрации, перепады температуры). Подробную информацию о функционале, защитных функциях и применении модели DO620 можно найти на официальном ресурсе или по указанной ссылке — [ссылка на DO620 ABB].
Описание продукта: назначение и функциональность DO620 ABB

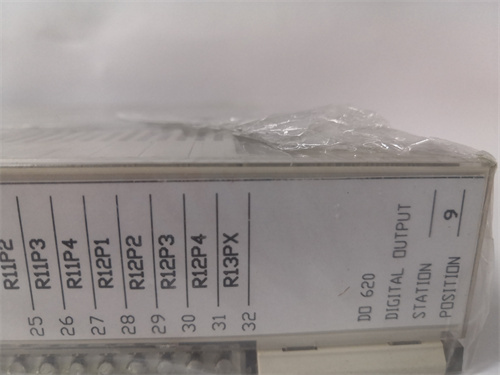

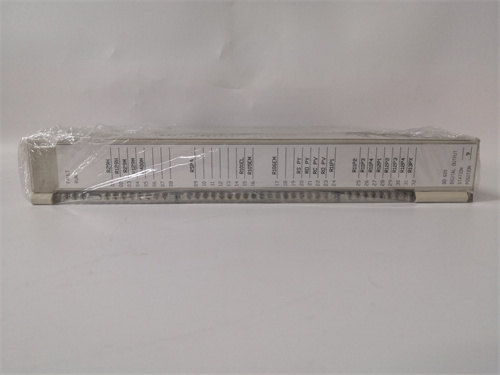

Модель DO620 от ABB представляет собой компактный дискретный выходной модуль (DO-модуль), специализирующийся на передаче точных управляющих команд от контроллеров ABB AC 800M к внешним устройствам. Основная задача DO620 — получать цифровые сигналы (логические “0” или “1”) от контроллера, преобразовывать их в физические команды (например, включение насоса, активация аварийной лампы) и обеспечивать защиту модуля и подключенного оборудования от нештатных ситуаций (короткое замыкание, перегрузка).
Отличительной чертой DO620 является наличие 16 независимых выходных каналов с релейной коммутацией — каждый канал поддерживает напряжения 250 В AC или 30 В DC и максимальный ток 5 А, что делает модуль универсальным для управления как промышленными устройствами на переменном токе (например, трехфазные контакторы), так и устройствами на постоянном токе (например, электромагнитные клапаны). Также DO620 оснащен встроенной системой фильтрации шумов и защиты от электромагнитных помех (соответствие стандарту EN 61000-6-2, класс 3), что гарантирует стабильную работу DO620 даже в условиях сильных интерференций (например, на заводах с мощными электродвигателями).
Система самодиагностики DO620 автоматически обнаруживает неисправности (например, короткое замыкание на выходе или перегрузку канала) и передает алерты контроллеру, что упрощает быстрое выявление проблем и сокращает время простоя. Компактный дизайн DO620 (монтаж на шину контроллера AC 800M) экономит пространство в шкафах автоматизации, а совместимость с ПО ABB Control Builder M позволяет настраивать параметры каналов (например, время задержки включения/отключения) и отслеживать состояние модуля в реальном времени. Все функциональные особенности и тесты на долговечность DO620 подтверждаются документацией ABB, доступной по [ссылка на DO620 ABB].
Технические параметры DO620 ABB
Основные технические характеристики модели DO620 включают:
- Тип модуля: Дискретный выходной (DO-модуль) для контроллеров ABB AC 800M;
- Количество каналов: 16 независимых дискретных выходов (каждой канал коммутируется отдельным реле);
- Параметры выходных реле:
– Максимальное напряжение: 250 В AC / 30 В DC;
– Максимальный ток на канал: 5 А (продолжительный режим);
– Тип контактов: Нормально-разомкнутое (NO) — стандарт; нормально-замкнутое (NC) — по запросу;
- Время реакции:
– Включение реле: <10 мс;
– Отключение реле: <5 мс;
- Защита:
– Защита от короткого замыкания: Термическая защита реле (автоматическое восстановление после устранения неисправности);
– Защита от электромагнитных помех: EN 61000-6-2 (класс 3);
– Защита от перепадов напряжения: ±250 В импульсное напряжение (по стандарту IEC 61000-4-5);
- Питание модуля: Подача энергии через шину контроллера ABB AC 800M (5 В DC, потребляемая мощность не более 2,5 Вт);
- Операционные условия:
– Температура работы: -20 °C до +60 °C;
– Относительная влажность: 5%–95% (без конденсации);
– Защита по стандарту: IP20 (для панельного монтажа);
– Устойчивость к вибрациям: IEC 60068-2-6 (10–500 Гц, амплитуда 0,15 мм);
- Совместимость: Контроллеры ABB AC 800M (все версии), ПО ABB Control Builder M v5.0 и выше.
Все параметры DO620 соответствуют международным стандартам IEC 61131-2 (промышленные контроллеры) и IEC 60068-2 (условия окружающей среды), что подтверждается сертификатами ABB — детали в техническом описании по [ссылка на DO620 ABB].
Преимущества и особенности DO620 ABB
Модель DO620 имеет ряд ключевых преимуществ перед аналогичными дискретными выходными модулями на рынке:
- Гибкость применения: Поддержка напряжений 250 В AC / 30 В DC и максимального тока 5 А делает DO620 универсальным для управления различными устройствами — от маломощных ламп индикации до мощных контакторов насосов, избегая необходимости использования нескольких специализированных модулей.
- Надежность релейной коммутации: Использование высококачественных релей с ресурсом работы до 100 000 циклов гарантирует долговечность DO620 даже при частом переключении (например, на линиях конвейеров с динамическими режимами работы).
- Комплексная защита: Защита от короткого замыкания, электромагнитных помех и импульсных перепадов напряжения предотвращает выход из строя DO620 и подключенного оборудования — критически важно в условиях промышленной среды, где вероятны повреждения кабелей или ошибки монтажа.
- Легкая диагностика: Совместимость с ПО ABB Control Builder M позволяет операторам быстро определять неисправный канал (например, перегрузка на 8-м выходе) и устранить проблему без разборки всей системы — снижает время простоя производства.
Примеры применения DO620 ABB
Модель DO620 широко используется в отраслях, где требуется управление дискретными устройствами:
- Автомобилестроение: Управление контакторами трехфазных электродвигателей роботов-манипуляторов и лампами индикации состояния станков на линиях сборки. DO620 передает команды от контроллера ABB AC 800M на включение/отключение двигателей, обеспечивая синхронную работу оборудования и предотвращая столкновения.
- Логистика: Управление приводами ворот распределительных центров и сигнальными маяками на конвейерах. При получении сигнала о наличии груза DO620 активирует привод ворот и включает зеленый маяк, сигнализируя о готовности к приемке товара.
- Пищевая промышленность: Управление электромагнитными клапанами для подачи воды и сырья на линиях упаковки, а также вентиляторами в холодильных камерах. Защита DO620 от влаги (при соблюдении условий монтажа) делает его подходящим для цехов с регулярной мойкой.
- Энергетика: Управление выключателями распределительных щитов и лампами аварийной сигнализации в трансформаторных подстанциях. DO620 быстро передает сигналы об аварии (например, перегрузка трансформатора) на отключение оборудования, предотвращая серьезные повреждения.
Сравнение с конкурентами: DO620 ABB vs модуль Rockwell Allen-Bradley 1756-OB16
Для оценки преимущества DO620 сравним его с популярным дискретным выходным модулем Rockwell Allen-Bradley 1756-OB16 (для контроллеров ControlLogix):
| Параметр | DO620 ABB | Rockwell Allen-Bradley 1756-OB16 |
|---|---|---|
| Количество каналов | 16 независимых DO-канала | 16 DO-канала (группы по 8) |
| Максимальный ток на канал | 5 А | 2 А |
| Тип выходов | Релейные (250 В AC / 30 В DC) | Транзисторные (24 В DC) |
| Защита от короткого замыкания | Температурная (автоматическая восстановление) | Фусовые предохранители (требуют замены) |
| Совместимость с PLC | ABB AC 800M | Только Rockwell ControlLogix |
| Потребляемая мощность | <2,5 Вт | <3 Вт |
Как видно из таблицы, DO620 превосходит конкурента по максимальному току на канал (для управления мощными устройствами), типу выходов (релейная коммутация для разных напряжений) и удобной защитой от короткого замыкания (автоматическая восстановление). Хотя Rockwell модуль имеет транзисторную коммутацию для низковольтных систем, DO620 является более универсальным для промышленных сценариев с различными типами исполнительных механизмов. Дополнительные данные о сравнении доступны в техническом обзоре на [ссылка на DO620 ABB].
Советы по выбору и меры предосторожности для DO620 ABB
Советы по выбору
- Определите параметры управляемых устройств: Если нужно управлять устройствами с током до 5 А (например, контакторы насосов, электромагнитные клапаны), DO620 — оптимальный выбор; для маломощных устройств (ток <2 А) можно рассмотреть модули с транзисторной коммутацией, но они не поддерживают высокие напряжения.
- Учтите тип напряжения: Если в системе есть устройства на 250 В AC (например, трехфазные электродвигатели) и 30 В DC (например, лампы), релейные выходы DO620 избавят от необходимости использования нескольких модулей.
- Проверьте совместимость с контроллером: Убедитесь, что ваш контроллер ABB AC 800M поддерживает модуль DO620 — рекомендуется использовать ПО Control Builder M v5.0 и выше для корректной настройки.
Меры предосторожности
- При монтаже DO620 на шину контроллера AC 800M убедитесь, что контроллер отключен от питания — подключение под напряжением может повредить контакты модуля и внутреннюю электронику.
- Не превышайте максимальный ток 5 А на канал DO620 — перегрузка приведет к выходу реле из строя и необходимости замены модуля.
- Регулярно проверяйте состояние контактов реле через ПО ABB Control Builder M — износ контактов может вызвать нестабильную работу каналов (например, спонтанное отключение устройства).
- Для обновления прошивки модуля используйте только официальное ПО ABB, доступное по [ссылка на DO620 ABB] — неофициальные версии могут нарушить совместимость с контроллером и вызвать сбои.
