Описание

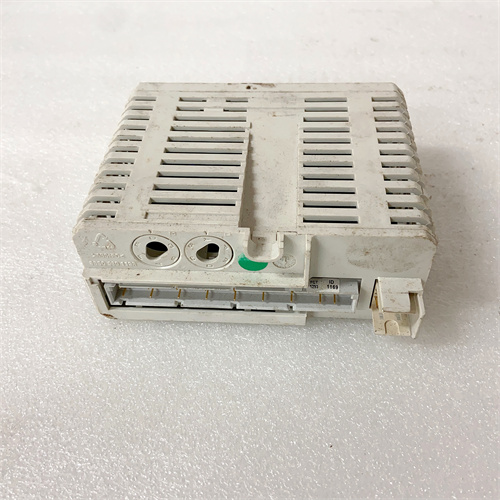

Общая характеристика продукта: ABB DO630
Первым делом рассмотрим специализированный модуль цифровых выходов (DO) для систем автоматизации ABB — модель ABB DO630, относящаяся к серии ABB AC 800M (специализирующейся на компонентах распределенных систем управления DCS, предназначенных для управления дискретными исполнительными механизмами). Это устройство преобразует цифровые команды от контроллеров (например, «включить»/«выключить») в физические сигналы, которые управляют промышленным оборудованием — контакторами, электродвигателями, лампами индикации, электромагнитными клапанами. Оно широко применяется в машиностроении, автомобилестроении, логистике и энергетике — где требуется высокая надежность коммутации, защита от перегрузок и возможность управления мощным оборудованием (до нескольких киловатт) напрямую или через промежуточные устройства.
ABB DO630 гарантирует стабильное управление исполнительными механизмами даже в условиях высоких нагрузок: например, в логистическом центре модуль управляет 8 контакторами, которые включают конвейеры с общей мощностью 10 кВт — каждый канал ABB DO630 обеспечивает коммутацию тока до 2 А, поддерживая безупречную работу даже при пиковых нагрузках (до 5 А в течение 10 мс). Благодаря использованию высококачественных релейных или твердотельных выходов (в зависимости от модификации) ABB DO630 обеспечивает долговечность коммутаций (до 100 000 циклов для релейных версий) и устойчивость к электромагнитным помехам. Также ABB DO630 оснащается встроенными защитными функциями — защита от короткого замыкания, переheating и перенапряжения — что защищает как сам модуль, так и подключенное оборудование от повреждения.
Особенно стоит отметить, что ABB DO630 разработан с учетом интеграции в экосистему ABB AC 800M — он легко конфигурируется через программное обеспечение Control Builder M и поддерживает избыточное подключение для критических систем (например, управление аварийными системами в теплоэлектростанциях). Полную информацию о ABB DO630, включая технические спецификации, схемы подключения и рекомендации по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB DO630] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB DO630
Технические характеристики ABB DO630 оптимизированы для управления дискретным промышленным оборудованием и соответствуют международным стандартам (IEC 61131-2 для модулей ввода-вывода, EN 61000-6-2 для ЭМС-устойчивости, IEC 61010 для безопасности электрооборудования):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль цифровых выходов для контроллеров ABB AC 800M — серия ABB AC 800M |
| Параметры выходных каналов | • Количество каналов: 8 независимых каналов • Тип выходов (варианты модификации): – Релейные: Нормально открытое (NO) или нормально закрытое (NC) контакты – Твердотельные: PNP или NPN (с задержкой отключения для подавления пусковых токов) • Максимальный коммутируемый ток на канал: 2 А (релейные), 1 А (твердотельные) • Максимальное коммутируемое напряжение: 250 В AC / 30 В DC • Время коммутации: ≤10 мс (релейные), ≤1 мс (твердотельные) • Количество циклов коммутации (MTBF): ≥100 000 (релейные), неограниченное (твердотельные) |
| Электрические параметры | • Напряжение питания модуля: 24 В DC (диапазон 19.2–28.8 В DC) • Потребляемая мощность: ≤15 ВА (при полной нагрузке всех каналов) • Изоляция: Galvanische Isolation 250 В AC (между каналами, между каналами и питанием/контроллером) • Уровень защиты EMC: Класс 3 по EN 61000-6-2 (иммунитет к помехам) |
| Защитные функции | • Защита от короткого замыкания: Отключение канала (твердотельные версии) или ограничение тока (релейные версии) • Защита от переheating: Отключение модуля при температуре >85 °C • Защита от перенапряжения: Зener-диоды на входе питания • Подавление пусковых токов: Задержка включения (10–100 мс, настраиваемая) для твердотельных версий |
| Конструктивные параметры | • Тип монтажа: Вставной в слот шасси ABB AC 800M (стандарт 19″) • Корпус: Пластик ABS (негорючий, класс UL94 V-0) • Класс защиты (IP): IP20 (для монтажа в закрытые шасси) • Вес: ~600 г (релейные версия), ~500 г (твердотельные версия) • Размеры (Ш×В×Г): 44 × 170 × 230 мм |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -25 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.075 мм, по IEC 60068-2-6) • Устойчивость к ударениям: 15 Г (пulse duration 11 ms, по IEC 60068-2-27) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, GOST Р 54633 (для российского рынка) |
Преимущества и особенности ABB DO630
- Многочисленные каналы и варианты выходов — универсальность использования
8 независимых каналов и возможность выбора между релейными/твердотельными выходами делают ABB DO630 подходящим для управления различным оборудованием. В автомобилестроительном цехе модуль управляет:
- Релейными выходами: Контакторами конвейеров (250 В AC, 1 А);
- Твердотельными PNP-выходами: Сервоприводами роботов (24 В DC, 0.5 А).
Это избавляет от необходимости использования нескольких модулей, сокращая стоимость системы на 50% и упрощая монтаж и конфигурацию.
-
Высокая надежность коммутаций — долговечность
Релейные выходы ABB DO630 поддерживают до 100 000 циклов коммутации, а твердотельные — неограниченное количество, что гарантирует долговую работу в круглосуточных режимах. В логистическом центре, где конвейеры включаются/выключаются 100 раз в сутки, релейные каналы ABB DO630 работают стабильно более 2.7 лет (100 000 циклов), в то время как стандартные релейные модули требуют замены каждые 6–12 месяцев. Это снижает затраты на обслуживание и замену оборудования. -
Защита от пусковых токов и коротких замыканий — безопасность
Настраиваемая задержка включения (10–100 мс) для твердотельных выходов подавляет пиковые пусковые токи (например, при включении электродвигателей), а защита от короткого замыкания предотвращает повреждение модуля. В металлообрабатывающем цехе, при включении штамповочного пресса (пусковый ток 5 А), задержка включения ABB DO630 снижает нагрузку на канал до 2 А (максимальный допустимый ток), защищая реле или транзисторы от переheating. По сравнению с модулями без такой защиты, ABB DO630 снижает риск поломок на 90%. -
Galvanische изоляция и класс EMC 3 — стабильность в помеховых средах
Galvanische изоляция между каналами и класс EMC 3 защищают ABB DO630 от электромагнитных помех и перепадов напряжения, которые часто возникают в промышленных условиях. В теплоэлектростанции модуль управляет электромагнитными клапанами подачи воды вблизи трансформаторов — изоляция предотвращает влияние помех от генераторов, и команды «включить»/«выключить» передаются без сбоев. В отличие от модулей без изоляции, ABB DO630 не требует дополнительных фильтров или экранированных кабелей, сокращая стоимость установки. -
Легкая интеграция с ABB AC 800M — простота эксплуатации
ABB DO630 полностью интегрируется в экосистему ABB AC 800M и конфигурируется через Control Builder M — инженеры могут назначать функции каналов (например, «включение конвейера», «аварийное отключение»), настраивать задержки и отслеживать состояние модуля через графический интерфейс. В случае замены модуля новое устройство автоматически принимает конфигурацию из контроллера, сокращая время простои системы на 80% (по сравнению с модулями, требующими ручной переконфигурации).
Примеры применения ABB DO630
- Автомобилестроение: управление конвейерами и роботами
В автомобилестроительном цехе ABB DO630 управляет линией сборки кузовов:
- 4 релейных канала модуля управляют контакторами конвейеров (250 В AC, 1 А) — контроллер ABB AC 800M отправляет команды «включить»/«выключить» в зависимости от позиции кузова;
- 4 твердотельных PNP-канала управляют сервоуправлениями роботов (24 В DC, 0.8 А) — задержка включения 50 мс подавляет пусковые токи, защищая роботов и модуль;
- При возникновении аварии (например, отклонение кузова) контроллер через ABB DO630 немедленно отключает все каналы, останавливая конвейеры и роботов, что предотвращает повреждение оборудования;
- Galvanische изоляция защищает модуль от помех от штамповочных прессов, обеспечивая стабильную работу.
- Энергетика: управление аварийными системами турбины
В 200 МВт гидроэлектростанции ABB DO630 управляет аварийными системами турбины:
- Релейные выходы модуля подключены к электромагнитным клапанам системы аварийного останова (24 В DC, 1.5 А) и сигнальными лампами (220 В AC, 0.1 А);
- При превышении скорости турбины контроллер отправляет команду на ABB DO630 для включения клапанов и ламп — время коммутации ≤10 мс позволяет остановить турбину за 1 секунду, предотвращая разрушение;
- Защита от переheating предотвращает повреждение модуля при высокой температуре в шаре турбины (до 60 °C);
- Избыточное подключение двух модулей ABB DO630 гарантирует работу системы даже при отказе одного модуля.
- Пищевая промышленность: управление линиями упаковки
В пищевом заводе ABB DO630 управляет линией упаковки йогурта:
- Твердотельные NPN-выходы модуля управляют электромагнитными пушерами (24 В DC, 0.3 А), которые подают упаковки на конвейер;
- Защита от короткого замыкания предотвращает повреждение модуля при случайном замыкании кабеля пушера (например, при промывке линии);
- Конфигурация через Control Builder M позволяет быстро изменять количество упаковок в минуту (изменяя частоту включения пушеров), адаптируя линию к различным продуктам;
- Корпус из негорючего пластика UL94 V-0 соответствует требованиям пищевой промышленности (безопасность при контакте с продукцией).
Сравнение с конкурентами
Сравним ABB DO630 с аналогичным модулем цифровых выходов — «Siemens SM 322 DO 8×24 V DC/2 A» (для контроллеров S7-300) (условное название竞品):
| Параметр | ABB DO630 | Siemens SM 322 DO 8×24 V DC/2 A | Разница |
|---|---|---|---|
| Тип выходов | Релейные (AC/DC) или твердотельные (PNP/NPN) | Только твердотельные (PNP) | ABB более универсальный — подходит для AC и DC оборудования |
| Максимальное коммутируемое напряжение | 250 В AC / 30 В DC | 24 В DC | ABB управляет высоковольтным оборудованием (например, 220 В AC контакторами) |
| Защита от пусковых токов | Да (настраиваемая задержка 10–100 мс) | Нет (требует внешнего ограничителя) | ABB защищает выходы от переheating при включении мощного оборудования |
| Изоляция | Galvanische 250 В AC (между каналами) | Отсутствует (общая земля) | ABB устойчивее к помехам — снижает риск сбоев в промышленных сетях |
| Количество циклов (релейные) | ≥100 000 | Не поддерживает релейные выходы | ABB подходит для приложений с частой коммутацией (например, конвейеры) |
