Описание продукта

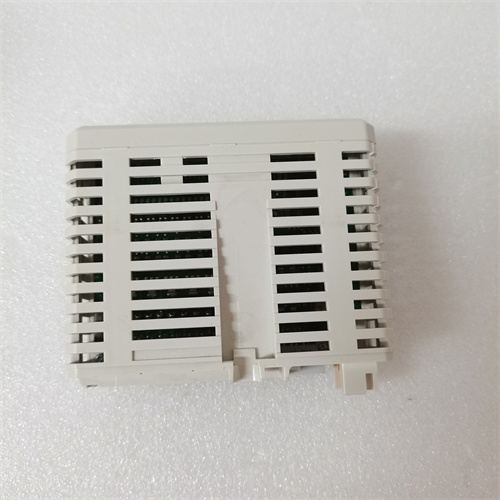

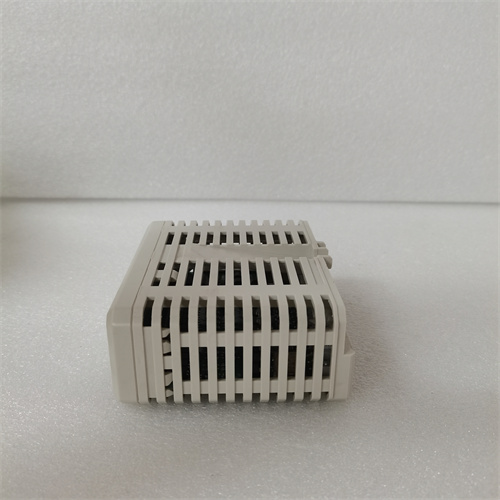

Основным объектом рассмотрения является цифровой выходной модуль для систем автоматизации ABB DO810 3BSE008510R1 — ключевой компонент контроллеров ABB AC 800M и систем DCS ABB 800xA, разработанный компанией ABB для передачи дискретных команд от контроллеров к исполнительным механизмам (электромагнитные клапаны, реле защиты, приводы конвейеров, индикаторы состояния) в промышленных объектах: нефтегазовые комплексы, химические заводы, теплоэлектростанции (ТЭЦ), линии производства пищевых продуктов. Продукт ABB DO810 3BSE008510R1 относится к серии универсальных модулей I/O ABB, специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи), где требуется высокая отказоустойчивость и стабильность работы — критично для предотвращения остановок производственных процессов (например, остановка конвейера с сырьем) и обеспечения безопасности персонала.
Благодаря 8 независимым транзисторным выходам и встроенной защитой от коротких замыканий/перегрузок, ABB DO810 3BSE008510R1 обеспечивает стабильную коммутацию силовых цепей даже при кратковременных перегрузках (например, при старте электромагнитных клапанов с пиковым током) или сильных электромагнитных помехах (от трансформаторов, электродвигателей). Особенно важно отметить, что ABB DO810 3BSE008510R1 разработан для интеграции с шиной коммуникации ABB Profinet IRT — он гарантирует синхронную передачу команд с задержкой ≤2 мс, что критично для систем с жесткими требованиями к времени отклика (например, роботы-манипуляторы, линии с быстрым циклом работы).
Кроме того, ABB DO810 3BSE008510R1 поддерживает настраиваемое время задержки включения/выключения для каждого канала (0,1–60 мс), что позволяет адаптировать модуль к типу исполнительного механизма — например, для дросселей скорости используется задержка 50 мс для плавного изменения положения, а для индикаторов состояния — задержка 0,1 мс для мгновенной реакции. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: ABB DO810 3BSE008510R1.
Особенно ценным преимуществом ABB DO810 3BSE008510R1 является его соответствие стандартам безопасности SIL 1 (IEC 61508) и PL c (EN ISO 13849-1), а также устойчивость к химическим веществам (масла, смазки, пищевые масла) — это делает модуль подходящим для использования в агрессивных средах (например, цехи по переработке нефти, пищевая промышленность) и системах с умеренными требованиями к безопасности.
Параметры продукта
Параметры ABB DO810 3BSE008510R1 оптимизированы для надежной передачи дискретных команд в системах ABB, основные из них включают:
- Конфигурация выходов: 8 независимых цифровых выходных каналов, с индивидуальной защитой и настройкой.
- Тип выходов:
- Транзисторные (NPN-тип, открытие коллектора);
- Максимальный ток на канал (продолжительный): 0,5 А — достаточный для большинства электромагнитных клапанов и реле;
- Максимальный ток на канал (кратковременный, до 1 с): 2 А — для поддержки пиковых токов при старте нагрузок.
- Поддерживаемые типы сигналов:
- Управление сухими контактами (через реле);
- Напряжевые сигналы: 24 В ПС (диапазон питания 19,2–28,8 В ПС) — стандарт для индустриальных исполнительных механизмов.
- Динамические характеристики:
- Время реакции (включение/выключение): ≤2 мс — быстрая передача команд;
- Настраиваемая задержка включения/выключения: 0,1–60 мс (индивидуально для каждого канала) — подавление импульсных помех.
- Защитные функции:
- Защита от короткого замыкания: Автоматическое ограничение тока ≤2 А на канал;
- Защита от перегрева: Отключение канала при температуре транзистора >85 °C;
- Защита от электростатического разряда (ESD): ±15 кВ (по стандарту IEC 61000-4-2).
- Электрические параметры:
- Напряжение питания: 24 В ПС (от шкафной системы ABB 800xA);
- Потребляемый ток: ≤100 мА (без нагрузки) / ≤500 мА (при максимальной нагрузке);
- Изоляция: ≥500 В ДС (между входами и землей) — защита от ного тока.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C — устойчивость при экстремальных условиях;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 50 g (время воздействия 11 мс);
- Класс защиты: IP20 — для монтажа в закрытых шкафах управления.
- Совместимость: Полностью совместим с контроллерами ABB AC 800M, системами DCS ABB 800xA и программным обеспечением ABB Control Builder M.
Преимущества и особенности
ABB DO810 3BSE008510R1 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -40 °C–+70 °C и устойчивость к вибрациям (5 g) делают ABB DO810 3BSE008510R1 подходящим для установки в холодных энергетических цехах (например, хранилища сжиженного газа) или жарких зонах ТЭЦ — в отличие от стандартных модулей, которые выходят из строя при температурных экстремумах.
- Индивидуальная настройка задержек и защита: Каждый из 8 выходов имеет свою настраиваемую задержку и защиту от короткого замыкания — это позволяет адаптировать ABB DO810 3BSE008510R1 к разным типам исполнительных механизмов (от индикаторов до клапанов), без необходимости дополнительных модулей.
- Синхронная передача данных с шиной Profinet IRT: Оптимизация под Profinet IRT обеспечивает передачу команд с задержкой ≤2 мс — критично для систем с быстрым циклом работы (например, линии сборки электроники, где каждая команда должна быть выполнена за 0,5 секунды).
- Легкая интеграция с системами ABB: Совместимость с ABB 800xA и Control Builder M упрощает настройку и диагностику — через графический интерфейс можно отслеживать состояние каждого канала (наличие ошибки, ток нагрузки) и быстро выявлять неполадки (например, разрыв кабеля к клапану).
- Компактность: Низкие габаритные размеры (ширина 22,5 мм) позволяют монтировать несколько модулей ABB DO810 3BSE008510R1 на одной DIN-рейке, экономя пространство в шкафу управления — важно для компактных установок (например, шкафы на мобильных роботах).
Примеры применения в отраслях
ABB DO810 3BSE008510R1 широко используется в промышленных отраслях для управления исполнительным оборудованием:
- Нефтегазовая отрасль: В системах управления насосными станциями — ABB DO810 3BSE008510R1 отправляет команды 24 В ПС на электромагнитные клапаны трубопроводов и приводы насосов. При обнаружении утечки газа модуль быстро закрывает клапаны (время реакции ≤2 мс), предотвращая выбросы вредных веществ.
- Химическая промышленность: В реакторных установках — модуль управляет приводами защитных шторок и индикаторами состояния реактора. Настраиваемая задержка 50 мс для шторок обеспечивает плавное закрытие, предотвращая ударные нагрузки на механизм.
- Теплоэнергетика (ТЭЦ): В котло-турбинных блоках — ABB DO810 3BSE008510R1 управляет сигнальными маячками аварий и приводами дросселей топлива. Устойчивость к температуре -40 °C–+70 °C гарантирует работоспособность модуля в холодных зонах котлов и жарких турбинных помещениях.
- Пищевая промышленность: В линиях упаковки напитков — модуль управляет приводами конвейеров и клапанами подачи сырья. Устойчивость к пищевым маслам и смазкам предотвращает коррозию компонентов, а защита от короткого замыкания гарантирует безопасность при контакте с водой при уборке.
Сравнение с конкурентами
Сравним ABB DO810 3BSE008510R1 с аналогичными цифровыми выходными модулями Siemens S7-1200 SM 322 и Allen-Bradley 1794-OB16:
| Параметр | ABB DO810 3BSE008510R1 | Siemens S7-1200 SM 322 (6ES7322-1BL00-0AA0) | Allen-Bradley 1794-OB16 |
|---|---|---|---|
| Количество выходов | 8 (транзисторные) | 8 (транзисторные) | 16 (транзисторные) |
| Максимальный ток на канал | 0,5 А (прод.), 2 А (кратк.) | 0,5 А (прод.), 2 А (кратк.) | 0,5 А (прод.), 3 А (кратк.) |
| Время реакции | ≤2 мс | ≤3 мс | ≤2 мс |
| Настраиваемая задержка | Да (0,1–60 мс, индивидуально) | Да (0,1–20 мс, групповая) | Да (0,1–60 мс, групповая) |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Класс безопасности | SIL 1, PL c | SIL 1, PL c | SIL 1, PL c |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество ABB DO810 3BSE008510R1 — более широкий температурный диапазон (-40 °C–+70 °C), индивидуальная настройка задержек для каждого канала и лучшая совместимость с системами ABB. Для объектов на базе ABB 800xA или в условиях с экстремальными температурами он является предпочтительным выбором. Несмотря на то, что Allen-Bradley 1794-OB16 имеет больше выходов, ABB DO810 3BSE008510R1 опережает его по гибкости настройки и устойчивости к низким температурам.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип контроллера и количество сигналов: Если вы используете контроллеры ABB AC 800M или DCS ABB 800xA и нужно управлять ≤8 исполнительными механизмами, ABB DO810 3BSE008510R1 — идеальный выбор. Для систем Siemens S7-1200 лучше выбрать SM 322, а для Allen-Bradley ControlLogix — 1794-OB16.
- Проверьте условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (холодные склады, ТЭЦ) ABB DO810 3BSE008510R1 гарантирует работоспособность. Для условий <0 °C не подойдет Siemens SM 322.
- Учтите требования к задержке: Если вам нужно индивидуальная настройка задержек для каждого канала (например, смешанные сигналы от индикаторов и клапанов), ABB DO810 3BSE008510R1 подходит «из коробки». Для систем с унифицированными задержками можно выбрать модули с групповой настройкой.
Меры предосторожности
- Монтаж и настройка: Устанавливайте ABB DO810 3BSE008510R1 только квалифицированным инженером, следуя руководству по эксплуатации (доступно на ABB DO810 3BSE008510R1) — строго соблюдайте полярность подключения питания и сигнальных кабелей, неправильная подключение приведет к повреждению каналов.
- Защита кабелей: Используйте экранированные кабели для подключения исполнительных механизмов — это снижает влияние электромагнитных помех. Разделяйте сигнальные кабели от силовых (≥1000 В АС) на расстоянии не менее 1 метра.
- Периодическая диагностика: Ежегодно проверяйте каждый канал с помощью тестового сигнала (24 В ПС) — убедитесь, что модуль корректно передает команды и защищает каналы от перегрузки. При обнаружении неисправностей (канал не отвечает) замените модуль вовремя.
- Электробезопасность: Отключите питание шкафной системы ABB 800xA перед заменой модуля — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда.
