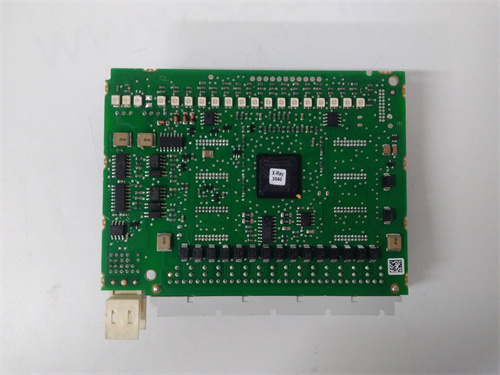

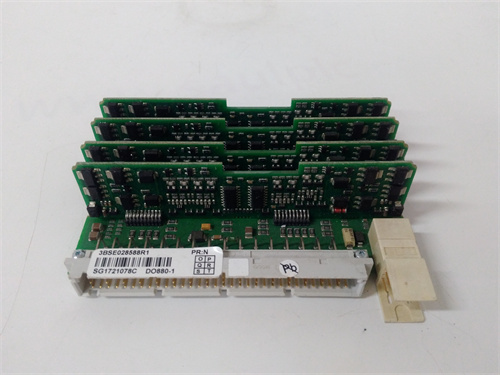

Общая информация о продукте ABB DO880 3BSE028602R1
ABB DO880 3BSE028602R1 — это цифровой выходной модуль для контроллеров промышленной автоматизации, предназначенный для передачи дискретных команд управления на исполнительные механизмы (реле, контакторы, электромагнитные клапаны, приводы) в системах автоматического управления производством (АСУТП). Он относится к серии модулей расширения контроллеров ABB AC 800M, специализирующейся на высокой надежности, быстрой реакции и гибкой конфигурации — что делает его незаменимым в производственных линиях (автомобилестроение, пищевая промышленность), энергетических объектах (ТЭС, гидроэлектростанции) и системах безопасности (пожаротушение, аварийное отключение).
Основная функция ABB DO880 3BSE028602R1 — преобразование цифровых сигналов контроллера (логические “0”/”1″) в мощные электрические сигналы, способные управлять нагрузками различной мощности. Модуль поддерживает как низковольтные (24 В DC), так и среднеvoltaic (110/230 В AC) нагрузки, что расширяет его применение в различных типах промышленных щитов. ABB DO880 3BSE028602R1 включает встроенную защиту от короткого замыкания и перегрузки на выходах, предотвращая повреждение модуля и подключенного оборудования. Он полностью совместим с контроллерами ABB AC 800M и программным обеспечением ABB Control Builder M, что упрощает конфигурацию выходов, диагностику ошибок и интеграцию в комплексные автоматизированные решения. Соответствие стандартам IEC 61131-2 (аппаратное обеспечение контроллеров) и EN 61000-6-2 (устойчивость к электромагнитным помехам) гарантирует стабильную работу в агрессивных промышленных условиях. Полная информация о ABB DO880 3BSE028602R1 доступна на официальном ресурсе: [ссылка на ABB DO880 3BSE028602R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DO880 3BSE028602R1
Цифровой выходной модуль ABB DO880 3BSE028602R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой выходной модуль с защитой от перегрузки, для управления дискретными исполнительными механизмами.
Параметры выходов
- Количество выходов: 8 независимых дискретных выходов;
- Поддерживаемые типы нагрузок:
- DC: 24 В DC (максимальный ток на выход: 2 А; суммарный ток по модулю: 8 А);
- AC: 110/230 В AC (50/60 Гц; максимальный ток на выход: 1 А; суммарный ток по модулю: 4 А);
- Тип выходов: Реле (состояние “замкнуто”/”разомкнуто”) — подходит для управления нагрузками с индуктивным характером (электродвигатели, клапаны);
- Защита выходов:
- От короткого замыкания (автоматическое отключение выхода при токе >2,5 А DC / >1,2 А AC);
- От перегрузки (индикация ошибки через светодиоды и сигнал к контроллеру);
- Время реакции выхода: ≤10 мс (включение/отключение команды);
Параметры коммуникации и питания
- Интерфейс с контроллером: Подключение к шине контроллера ABB AC 800M (совместимо с CPU PM861, PM864);
- Питание модуля: 24 В DC ±20% (диапазон работы 19,2–28,8 В DC);
- Потребление энергии: ≤15 ВА (без нагрузки) / до 40 ВА (при максимальной нагрузке на выходы);
Конструктивные и эксплуатационные параметры
- Монтаж: В шасси контроллера ABB AC 800M (стандартная слотная система);
- Габариты: Ширина 40 мм, высота 100 мм, глубина 160 мм;
- Вес: ≈0,3 кг;
- Класс защиты корпуса: IP20 (для установки в закрытые контроллерные шкафы);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Индикаторы: Светодиодные (статус питания, состояние каждого выхода, ошибки защиты);
Преимущества и особенности ABB DO880 3BSE028602R1
ABB DO880 3BSE028602R1 выделяется среди цифровых выходных модулей благодаря следующим уникальным преимуществам:
- Гибкость в управлении нагрузками: Поддержка как DC (24 В) так и AC (110/230 В) нагрузок, а также 8 независимых выходов делают ABB DO880 3BSE028602R1 универсальным для различных сценариев. Например, в пищевой производственной линии модуль может управлять 4 электромагнитными клапанами (24 В DC) и 4 контакторами приводов конвейера (230 В AC) — без необходимости дополнительных модулей.
- Встроенная защита оборудования: Защита от короткого замыкания и перегрузки предотвращает повреждение как самого модуля, так и подключенных исполнительных механизмов. При коротком замыкании на одном из выходов ABB DO880 3BSE028602R1 автоматически отключает только этот выход, не останавливая работу других каналов — это критично для непрерывных производственных процессов (например, линии упаковки).
- Быстрая реакция и надежность: Время реакции ≤10 мс гарантирует своевременное выполнение команд контроллера — например, при аварийном останове конвейера, модуль мгновенно отключает привод, предотвращая повреждение продукции. Высокая устойчивость к ЭМП (соответствие EN 61000-6-2) и широкий температурный диапазон (-25 °C до +60 °C) обеспечивают работу в суровых условиях (холодные склады, жаркие производственные цеха).
- Легкая интеграция с контроллерами ABB: Совместимость с контроллерами ABB AC 800M и программным обеспечением Control Builder M упрощает настройку и диагностику. Инженеры могут через Control Builder M конфигурировать тип нагрузки для каждого выхода, отслеживать состояние каналов и скачивать логи ошибок — без физического доступа к модулю.
- Экономия пространства и стоимости: Компактный дизайн (ширина 40 мм) и возможность управления разными типами нагрузок позволяют снизить количество модулей в контроллерном шкафу, экономя пространство и сокращая общую стоимость системы.
Примеры применения ABB DO880 3BSE028602R1
ABB DO880 3BSE028602R1 широко используется в управлении исполнительными механизмами промышленных систем, в том числе в следующих сценариях:
- Автомобилестроение (линия сборки подвески): В линии сборки автомобильной подвески ABB DO880 3BSE028602R1 управляет 8 исполнительными механизмами: 3 электромагнитные зажимы (24 В DC, 1 А) для фиксации деталей, 2 привода конвейера (230 В AC, 0,8 А) и 3 клапана системы подачи смазки (24 В DC, 0,5 А). Модуль получает команды от контроллера ABB AC 800M (например, “закрыть зажим”, “запустить конвейер”) и преобразует их в мощные сигналы для оборудования. При перегрузке зажима (ток >2 А) модуль отключает соответствующий выход и отправляет сигнал об ошибке в контроллер, который останавливает процесс — предотвращая повреждение детали.
- Пищевая промышленность (линия пастеризации молока): В линии пастеризации ABB DO880 3BSE028602R1 управляет 4 клапанами подачи пара (230 В AC, 0,6 А) и 4 электромагнитными клапанами подачи молока (24 В DC, 0,3 А). При достижении заданной температуры (контролируется датчиком и контроллером AC 800M) модуль отправляет команду на закрытие клапанов пара и открытие клапанов молока. Встроенная защита от короткого замыкания предотвращает перегрев клапанов, если они застревают в одном положении.
- Энергетика (система подачи воды в ТЭС): В теплоэлектростанции ABB DO880 3BSE028602R1 управляет 8 электровентиляторами системы охлаждения котла (230 В AC, 0,9 А) и 0 клапанами подачи воды (24 В DC, 1,5 А). Контроллер AC 800M на основе данных датчиков температуры отправляет команды модулю: при температуре >500 °C — включить дополнительные вентиляторы; при низком уровне воды — открыть клапаны подачи. Модуль гарантирует быструю реакцию (≤10 мс), предотвращая перегрев котла.
Сравнение с конкурентами
В сравнении с аналогичными цифровыми выходными модулями других брендов ABB DO880 3BSE028602R1 имеет явные преимущества:
| Параметр сравнения | ABB DO880 3BSE028602R1 | Siemens SM 322 (S7-1500) | Rockwell Allen-Bradley 1756-OB8 |
|---|---|---|---|
| Количество выходов | 8 | 8 | 8 |
| Поддерживаемые типы нагрузок | DC 24 В / AC 110/230 В | DC 24 В | DC 24 В / AC 120 В |
| Максимальный ток на выход | 2 А (DC) / 1 А (AC) | 2 А (DC) | 2 А (DC) / 0,5 А (AC) |
| Защита от короткого замыкания | Есть (автоматическое отключение) | Нет (требует внешнего плавника) | Есть (ограничитель тока) |
| Время реакции | ≤10 мс | ≤15 мс | ≤12 мс |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | 0 °C до +60 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с разными типами нагрузок: Если нужно управлять как DC (24 В) так и AC (110/230 В) исполнительными механизмами — ABB DO880 3BSE028602R1 с универсальными выходами является оптимальным выбором, сокращая количество модулей в шкафу.
- Непрерывные производственные процессы: Для линий, где остановка одного механизма не должна влиять на другие (например, упаковка, сборка) — встроенная защита от короткого замыкания ABB DO880 3BSE028602R1 гарантирует работоспособность остальных выходов.
- Совместимость с ABB контроллерами: Если уже используется контроллер ABB AC 800M — модуль обеспечивает без проблемную интеграцию и единое программное управление через Control Builder M.
Меры предосторожности
- Проверка совместимости нагрузки: Перед подключением убедитесь, что ток и напряжение нагрузки соответствуют параметрам выходов ABB DO880 3BSE028602R1 (не превышайте 2 А DC / 1 А AC на выход). Перегрузка приведет к срабатыванию защиты и остановке механизма.
- Корректное подключение полярности: При подключении DC-нагрузок соблюдайте полярность (положительный/отрицательный вывод) — неправильное подключение может повредить модуль или нагрузку.
- Тестирование защиты: После установки протестируйте работу защиты от короткого замыкания (используйте тестовый контур с низким сопротивлением) — убедитесь, что модуль отключает выход и отправляет сигнал об ошибке в контроллер.
- Регулярная диагностика: Периодически проверяйте состояние светодиодных индикаторов ABB DO880 3BSE028602R1 и анализируйте логи ошибок через Control Builder M. Замените модуль при частом срабатывании защиты (может свидетельствовать о деградации компонентов).
