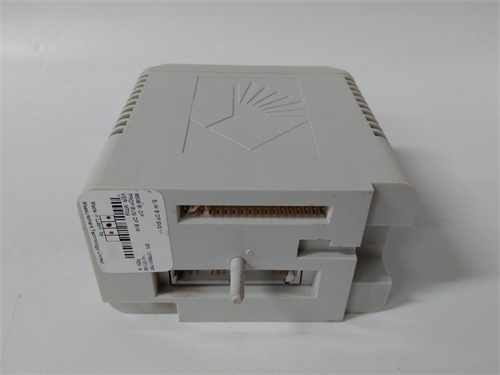

ABB DPW01

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики сетевого интерфейса:
  • Тип устройства — промышленный коммутатор Ethernet Fast Ethernet;
  • Количество портов: 5 порта RJ45 (10/100 Mbps);
  • Стандарт Ethernet: IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX);
  • Режим передачи: Half-duplex / Full-duplex (автоматическое определение via Auto-Negotiation);
  • Технология коммутации: Store-and-Forward (устраняет поврежденные кадры);
  • Максимальная скорость передачи: 100 Mbps (порт);
  • Поддерживаемые протоколы: Modbus TCP, IEC 61850 GOOSE/SV, PROFINET, SNMP v1/v2c.
• Электротехнические характеристики:
  • Питание: DC 24 В ±15% (диапазон 20.4–27.6 В DC);
  • Потребляемый ток: ≤30 мА (при максимальной нагрузке на порты);
  • Изоляция: 250 В АС между сетевыми портами и питанием (по стандарту IEC 61010);
  • Защита портов: Against короткого замыкания, защита against статического разряда (±15 кВ).
• Конструктивные и эксплуатационные характеристики:
  • Тип монтажа: На рельс DIN (ширина 35 мм);
  • Габариты: 100 × 70 × 30 мм (ширина × высота × глубина);
  • Вес: ~200 г;
  • Класс защиты корпуса: IP30 (защита against пыли и капель воды);
  • Температурный диапазон работы: -40 °C до +70 °C (экстремальные условия);
  • Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
  • Иммунитет к ЭМП: EMC Class A (по стандартам EN 61000-6-2/EN 61000-6-4);
  • Индикаторы: LED для питания (PWR, зеленый), состояния каждого порта (Link/Activity, зеленый/желтый).

Преимущества и особенности

• Сопротивление Экстремальным Условиям: ABB DPW01 работает в диапазоне температур от -40 °C до +70 °C, что делает его уникальным для использования в극ных климатических условиях — например, на северных добычных площадках (зимняя температура -40 °C) или в цехах с высокой температурой (например, металлургические заводы, +70 °C). Усиленный корпус IP30 защищает внутренние компоненты against пыли, которая часто вызывает сбой обычных офисных коммутаторов.
• Стабильная Передача Данных в Реальном Времени: Поддержка протоколов IEC 61850 GOOSE/SV и Modbus TCP гарантирует минимальную задержку передачи данных (≤1 мс для GOOSE), критически важную для цифровых подстанций или систем с жесткими требованиями к времени отклика (например, защита трансформаторов). Технология Store-and-Forward удаляет поврежденные кадры, предотвращая искажение данных и ложные срабатывания автоматизированных систем.
• Гибкая Интеграция в Разнообразные Сети: ABB DPW01 поддерживает не только протоколы ABB, но и стандарты промышленной автоматизации PROFINET и Ethernet/IP, что позволяет интегрировать его в сети с оборудованием сторонних производителей (например, контроллерами Siemens или Rockwell). Это гибкость снижает затраты на модернизацию существующих систем, так нет необходимости заменять все компоненты под единую платформу.
• Удаленный Мониторинг через SNMP: Поддержка SNMP позволяет администраторам отслеживать состояние ABB DPW01 из центрального пункта (например, через SCADA-систему). Например, в крупной электростанции с 20 коммутаторами DPW01 можно одновременно контролировать нагрузку на каждый порт, выявлять порты с обрывом кабеля или перегрузкой, и выполнять диагностику без посещения каждого шкафа управления. Это сокращает время обслуживания в 2–3 раза.
• Компактность и Легкость Монтажа: Модуль весит только 200 г и монтируется на стандартный рельс DIN, что экономит пространство в шкафу управления — особенно важно для мобильных систем (например, мобильные лаборатории по контролю окружающей среды) или шкафов с плотно размещенным оборудованием. Светодиодные индикаторы позволяют операторам быстро определить состояние портов (наличие связи/активность) без подключения дополнительного ПО.

Примеры применения в отраслях

• Энергетика (цифровая подстанция 110 кВ): Организация связи между контроллером ABB REG216, модулем управления OLTC LTC391AE01 и SCADA-системой — 3 порта ABB DPW01 подключены к вышеупомянутым устройствам, а 2 порта — к резервным каналам связи. Протокол IEC 61850 GOOSE обеспечивает передачу сигналов защиты трансформатора за ≤1 мс, а SNMP позволяет сетевым администраторам отслеживать состояние сети из центрального операторского пункта. Широкий температурный диапазон (-40 °C до +70 °C) гарантирует работу в зимние и летние месяцы без дополнительного обогрева/охлаждения.
• Нефтегазовая промышленность (удаленная добычная площадка): Связь между контроллером ABB AC 800M, модулями I/O CSA463AE и сенсорами давления — ABB DPW01 установлен в шкафу управления на площадке, где температура зимой достигает -35 °C. Коммутатор обеспечивает стабильную передачу данных Modbus TCP, а защита against пыли IP30 предотвращает сбой от пылевых выбросов при добыче нефти. В случае обрыва кабеля на одном из портов индикатор “Link” сигнализирует о проблеме, и операторы быстро устраняют неисправность.
• Химическая промышленность (реакторный цех): Сеть между системой безопасности, контроллером реактора и панелью HMI — ABB DPW01 работает в цехе с температурой +65 °C и высоким уровнем электромагнитных помех от насосов. Иммунитет EMC Class A защищает коммутатор against помех, а протокол PROFINET обеспечивает совместимость с сторонней системой безопасности. Минимальная задержка передачи данных (≤1 мс) гарантирует быстрое откликание системы при превышении пределов температуры или давления в реакторе.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для объектов с экстремальными температурами (-40 °C до +70 °C) — ABB DPW01 единственный коммутатор в своем классе, который гарантирует работу в таких условиях, в отличие от аналогов с диапазоном -20 °C до +60 °C.
  2. Для цифровых подстанций или систем с IEC 61850 — поддержка GOOSE/SV у ABB DPW01 обеспечивает минимальную задержку передачи сигналов защиты, критически важную для безопасности электроснабжения.
  3. Для сетей с оборудованием разных производителей — совместимость с PROFINET, Ethernet/IP и Modbus TCP позволяет интегрировать ABB DPW01 без замены существующего оборудования, сокращая затраты на модернизацию.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB DPW01].
• Предостережения:
  1. Не используйте ABB DPW01 в условиях с конденсацией воды: Хотя модуль устойчив к влажности ≤95%, конденсат может вызвать Коррозии контактов портов. В цехах с высокой влажностью установите дегуммидатор в шкафу управления.
  2. Используйте только промышленные сетевые кабели (CAT5e или выше) с защитой against помех: Офисные кабели не обеспечивают достаточную защиту against электромагнитных помех, что может привести к искажению данных в цехах с крупными электродвигателями.
  3. Не превышайте максимальную длину кабеля (100 м) для портов 10/100 Mbps: Длинные кабели вызывают потерю сигнала и увеличение задержки, что нарушает режим реального времени для протоколов IEC 61850 GOOSE.
  4. Регулярно проверяйте индикаторы и состояние через SNMP: Красный свет на индикаторе порта или отсутствие активности в SNMP могут указывать на обрыв кабеля или повреждение порта — своевременное устранение неисправности предотвращает остановку автоматизированной системы.
