Описание
Общая характеристика продукта

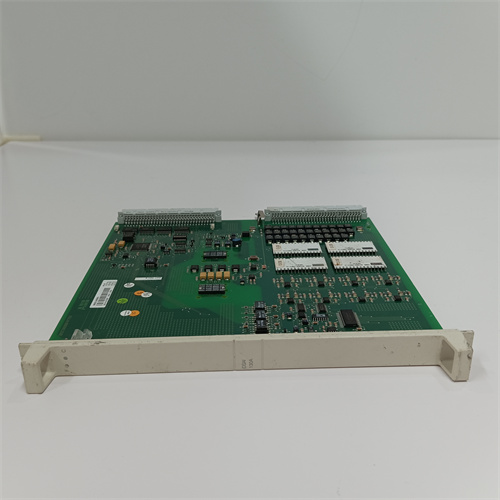

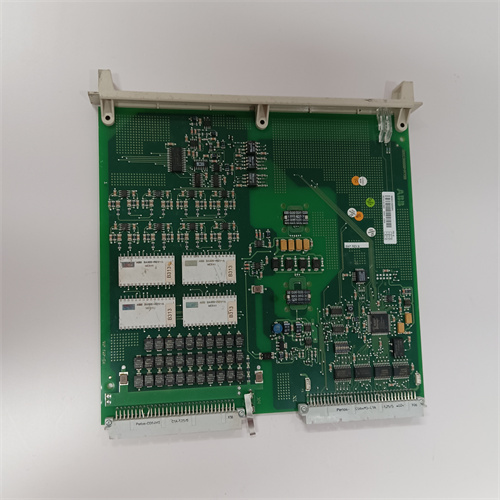

Первым делом рассмотрим промышленный аналоговый входной модуль ABB — модель DSAI130A 3BSE018292R1, предназначенный для подключения аналоговых сенсоров (температурных, давломеров, расходомеров) к контроллерам PLC и передачи точных измеренных данных в автоматизированные системы. Это устройство относится к серии ABB Advant AC 800M и широко применяется в энергетике (мониторинг параметров пара в турбинах), химической промышленности (контроль концентрации реагентов) и нефтегазовой отрасли (измерение давления в трубопроводах), где требуется высокая точность сигнала, устойчивость к помехам и совместимость с широким спектром сенсоров.
ABB DSAI130A 3BSE018292R1 представляет собой 8-канальный модуль, поддерживающий стандартные аналоговые сигналы сенсоров — 4–20 мА и 0–10 В DC. Каждый канал работает независимо, что позволяет подключать разные типы сенсоров одновременно (например, на одном канале — датчик температуры Pt100, на другом — давломер с сигналом 4–20 мА). Модуль включает встроенную фильтрацию помех, которая уменьшает влияние электромагнитных возмущений на измеренные данные, а также функцию самодиагностики для выявления неисправностей (обрыв кабеля, перегрузка канала).
Особенно стоит отметить, что ABB DSAI130A 3BSE018292R1 обеспечивает высокую точность преобразования сигнала — погрешность не превышает ±0.1% от полного диапазона, что критично для процессов, где минимальные отклонения параметров (например, температура пара ±0.5 °C) влияют на качество продукции или безопасность. Также ABB DSAI130A 3BSE018292R1 имеет компактную конструкцию для монтажа на шасси контроллера ABB AC 800M, что упрощает интеграцию в существующие системы. Полную информацию о ABB DSAI130A 3BSE018292R1, включая схемы подключения сенсоров, таблицы точности и рекомендации по калибровке, можно найти по ссылке: [ссылка на продукт ABB DSAI130A 3BSE018292R1] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB DSAI130A 3BSE018292R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB DSAI130A 3BSE018292R1]):
-
Характеристики каналов входа:
- Количество каналов: 8 независимых аналоговых канала;
- Поддерживаемые типы сигнала: 4–20 мА (токовый), 0–10 В DC (напряжностный);
- Диапазон измерения:
- Для 4–20 мА: 0–20 мА (диапазон расширяемый в конфигурации);
- Для 0–10 В DC: 0–10 В (диапазон расширяемый в конфигурации);
- Точность преобразования: ±0.1% от полного диапазона (при температуре 25 °C ±5 °C);
- Линейность: ±0.05% — минимальное искажение сигнала;
- Изоляция между каналами: 500 В AC (в течение 1 минуты) — предотвращение перекрестных помех.
-
Функциональные характеристики:
- Фильтрация помех: Встроенная цифровая фильтрация (константа времени 0.1–10 с, настраиваемая);
- Самодиагностика: Отслеживание обрыва кабеля, короткого замыкания, перегрузки канала — сигналы об ошибках передаются в контроллер;
- Конфигурация: Через ПО ABB Control Builder M — настройка диапазонов сигнала, фильтров, параметров диагностики;
- Скорость обновления данных: 10 мс на канал (максимальная).
-
Электрические и эксплуатационные характеристики:
- Питание: 24 В DC ±10% (питается от шасси контроллера ABB AC 800M);
- Потребляемая мощность: ≤5 Вт;
- Класс электромагнитной совместимости (EMC): 3 (по стандарту EN 61000-6-2);
- Класс защиты (IP): IP20 (для шкафного монтажа);
- Температурный диапазон работы: -25 °C до +60 °C;
- Влажность: ≤90% (без конденсации);
- Тип монтажа: На шасси контроллера ABB AC 800M (разъемное соединение);
- Срок службы (MTBF): ≥250 000 часов.
Преимущества и особенности
- Высокая Точность и Независимость Каналов: Погрешность ±0.1% и изоляция между каналами у ABB DSAI130A 3BSE018292R1 гарантируют точные и неискаженные данные от каждого сенсора. Например, в химической промышленности при контроле концентрации двух реагентов (по одному на канал) модуль передаёт данные с погрешностью ≤0.01%, что позволяет контроллеру точно дозировать компоненты и избежать брака. Независимость каналов предотвращает перекрестные помехания — неисправность одного канала (например, обрыв кабеля) не влияет на работу других.
- Настраиваемая Фильтрация Помех: Встроенная цифровая фильтрация с настраиваемой константой времени (0.1–10 с) делает ABB DSAI130A 3BSE018292R1 адаптивным к разным условиям. В цехах с интенсивными электромагнитными помехами (например, прокатные станки) увеличение константы времени до 10 с уменьшает искажения сигнала, а в системах с требованием высокой скорости (например, мониторинг давления в реакторах) уменьшение до 0.1 с обеспечивает быструю обновление данных. В отличие от модулей с фиксированной фильтрацией, ABB DSAI130A 3BSE018292R1 подходит для разных сценариев.
- Комплексная Самодиагностика: Функция отслеживания обрыва кабеля, короткого замыкания и перегрузки у ABB DSAI130A 3BSE018292R1 позволяет операторам быстро выявлять неисправности. Например, при обрыве кабеля датчика температуры модуль отправляет сигнал об ошибке в контроллер, который активирует аварийную сигнализацию — это предотвращает ситуацию, когда система работает с неактуальными данными (например, температура реактора может превысить безопасный уровень). В отличие от модулей без диагностики, ABB DSAI130A 3BSE018292R1 сокращает время поиска неисправностей до 5–10 минут.
- Легкая Интеграция с Контроллерами ABB: Совместимость с шасси контроллера ABB AC 800M и конфигурация через ПО ABB Control Builder M упрощают внедрение ABB DSAI130A 3BSE018292R1 в существующие системы. Модуль подключается к шасси через разъемное соединение — не требуется сложная проводка, а параметры настраиваются в едином интерфейсе с контроллером. Это снижает время монтажа и настройки до 1–2 часа.
- Широкий Температурный Диапазон: Работа в условиях от -25 °C до +60 °C делает ABB DSAI130A 3BSE018292R1 подходящим для экстремальных условий — например, в северных регионах на открытой распределительной подстанции (-20 °C) или в жарких цехах металлургических заводов (+55 °C) модуль сохраняет точность преобразования сигнала, не требуя дополнительного обогрева или охлаждения.
Примеры применения в отраслях
Аналоговый входной модуль ABB DSAI130A 3BSE018292R1 широко используется для сбора данных от сенсоров:
- Энергетика (Теплоэлектростанция, турбинная установка): Мониторинг параметров пара — ABB DSAI130A 3BSE018292R1 подключен к 8 сенсорам: 4 датчика температуры пара (Pt100, сигнал 4–20 мА) на входе/выходе турбины, 2 давломера (4–20 мА) и 2 расходомера (0–10 В DC). Модуль преобразует сигналы в цифровые данные и передаёт их в контроллер ABB AC 800M. Настраиваемая фильтрация (константа 5 с) уменьшает помех от турбинных приводов, а точность ±0.1% гарантирует, что контроллер получает данные о температуре с погрешностью ≤0.5 °C — критично для регулировки турбины и предотвращения перегрева.
- Химическая промышленность (завод по производству пластиков): Контроль концентрации реагентов — ABB DSAI130A 3BSE018292R1 подключен к 6 датчикам концентрации (сигнал 4–20 мА) и 2 датчикам pH (0–10 В DC). Каждый канал работает независимо, поэтому неисправность одного датчика (например, обрыв кабеля) не влияет на сбор данных от других. Самодиагностика модуля сигнализирует об ошибке, и оператор быстро устраняет проблему, не останавливая процесс синтеза пластиков.
- Нефтегазовая отрасль (нефтеперегонный завод): Измерение давления и температуры в трубопроводах — ABB DSAI130A 3BSE018292R1 установлен в шкафу управления перегонной колонной, подключен к 8 датчикам (4 давломера, 4 температурных) с сигналом 4–20 мА. Высокая устойчивость к помехам (класс EMC 3) гарантирует, что данные не искажаются от высоковольтного оборудования на заводе, а широкий температурный диапазон позволяет модулю работать в цехе с температурой +50 °C.
Сравнение с конкурентами
Сравним ABB DSAI130A 3BSE018292R1 с аналогичными аналоговыми входными модулями (Siemens SM 331, Rockwell Allen-Bradley 1756-IF8, Schneider Electric TM5AI8).
| Параметр | ABB DSAI130A 3BSE018292R1 | Siemens SM 331 | Rockwell 1756-IF8 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Точность преобразования | ±0.1% | ±0.2% | ±0.15% |
| Изоляция между каналами | 500 В AC | 250 В AC | 300 В AC |
| Скорость обновления | 10 мс/канал | 20 мс/канал | 15 мс/канал |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | 0 °C до +55 °C |
| MTBF | ≥250 000 часов | ≥200 000 часов | ≥180 000 часов |
ABB DSAI130A 3BSE018292R1 выделяется более высокой точностью, лучшей изоляцией между каналами и быстрой скоростью обновления данных, что делает его предпочтительным для критических систем с требованием точности. В отличие от Siemens SM 331 и Rockwell 1756-IF8, он работает в более широком температурном диапазоне, включая низкие температуры (-25 °C), что актуально для открытых установок. Также лучшая изоляция предотвращает перекрестные помехания, что важно при подключении множества сенсоров.
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с контроллерами ABB AC 800M — выбирайте ABB DSAI130A 3BSE018292R1, так как он полностью совместим с шасси и ПО ABB Control Builder M, в отличие от модулей других производителей, которые требуют дополнительных адаптеров.
- Для процессов с высокими требованиями к точности (например, химическая синтез, мониторинг турбин) — ABB DSAI130A 3BSE018292R1 с погрешностью ±0.1% подходит лучше, чем модули с higher погрешностью (Siemens SM 331 — ±0.2%), так как он гарантирует качество данных и предотвращает брак.
- Для цехов с множеством сенсоров и помехами — лучшая изоляция между каналами (500 В AC) и класс EMC 3 у ABB DSAI130A 3BSE018292R1 предотвращают перекрестные помехания и искажения сигнала, в отличие от модулей с низкой изоляцией.
Детали по выбору доступны по ссылке: [ссылка на продукт ABB DSAI130A 3BSE018292R1]. -
Предостережения:
- Правильно настраивайте фильтры помех: Слишком высокая константа времени фильтра (например, 10 с) в системах с высокой скоростью (мониторинг давления) может привести к задержке данных, а слишком низкая (0.1 с) в цехах с помехами — к искажениям. При настройке учитывайте динамику процесса и уровень помех.
- Не превышайте пределы сигнала каналов: Подключение сенсоров с сигналом за пределами 4–20 мА/0–10 В DC (например, 25 мА) приведет к перегрузке канала ABB DSAI130A 3BSE018292R1 и выходу его из строя. Перед подключением проверяйте параметры сенсора и настройте расширенный диапазон в ПО, если требуется.
- Регулярно проводите калибровку: Каждые 1–2 года калибруйте ABB DSAI130A 3BSE018292R1 в сертифицированных лабораториях — это поддерживает точность преобразования, особенно после длительной эксплуатации в условиях перепадов температуры.
- Соблюдайте правила монтажа: Модуль ABB DSAI130A 3BSE018292R1 должен быть монтирован только на шасси контроллера ABB AC 800M — использование неоригинальных шасси может привести к нестабильной работе или повреждению модуля. При монтаже обеспечьте достаточное пространство для вентиляции (не менее 5 мм между модулями).
