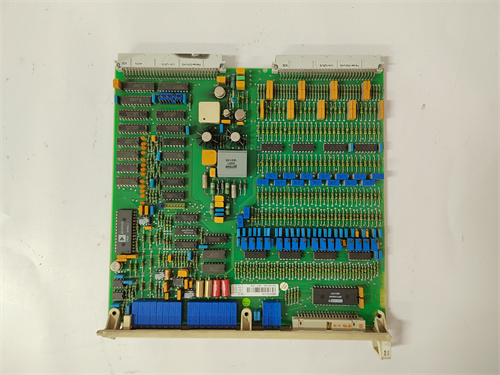

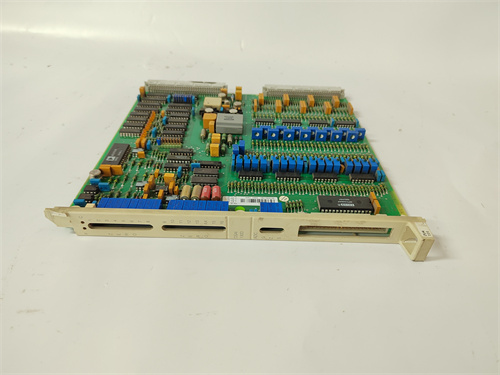

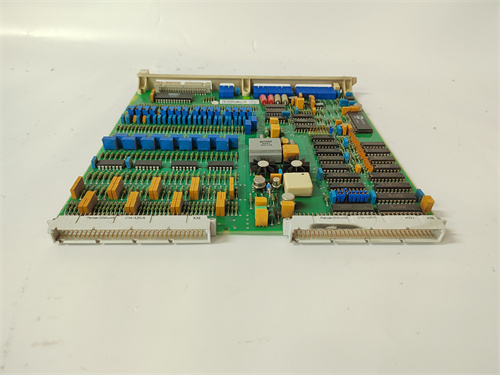

ABB DSAI130D

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов:
  • Количество каналов: 8 независимых аналоговых каналов (конфигурируемых);
  • Поддерживаемые типы сигнала:
    • Токовые: 4–20 мА (диапазон расширяемый до 0–20 мА);
    • Напряжностные: 0–10 В DC, 0–5 В DC;
    • Резистивные: Pt100 (–200 °C до +850 °C), Cu50 (–50 °C до +150 °C);
  • Точность измерения:
    • Для 4–20 мА / 0–10 В DC: ±0.05% от полного диапазона (при 25 °C ±5 °C);
    • Для Pt100: ±0.1 °C (в диапазоне 0–100 °C);
  • Линейность: ≤0.02% — минимальное искажение сигнала.
• Характеристики передачи данных и фильтрации:
  • Связь с контроллером: Внутренняя шина ABB Advant (скорость передачи 100 Мбит/с);
  • Скорость обновления данных: 10 мс на канал (максимальная);
  • Тип фильтрации: Цифровая ФНЧ-фильтрация (константа времени 0.1–100 с, настраиваемая);
  • Изоляция: Межканальная — 250 В АС, от шину — 500 В АС (в течение 1 минуты).
• Защитные функции и эксплуатационные характеристики:
  • Типы защиты: Against коротких замыканий (限流 до 30 мА на канал), перепадав напряжения (U > 12 В DC для 0–10 В каналов), перегрева (отключение при температуре >70 °C);
  • Класс электромагнитной совместимости (EMC): 3 (по стандартам EN 61000-6-2, EN 61000-6-4) — для тяжелых промышленных условий;
  • Класс защиты (IP): IP20 (для шкафного монтажа);
  • Температурный диапазон работы: -25 °C до +60 °C;
  • Влажность: ≤90% (без конденсации);
  • Тип монтажа: На шасси системы ABB Advant OCS (разъемное соединение);
  • Срок службы (MTBF): ≥400 000 часов.

Преимущества и особенности

• Высокая Точность и Стабильность Измерений: Точность ±0.05% для токовых/напряжностных сигналов и ±0.1 °C для Pt100 делает ABB DSAI130D идеальным для систем, где требуется микронная точность. В химической промышленности, при контроле pH уровня реактивов, модуль точно преобразует сигнал от pH-датчика (4–20 мА) в цифровые данные, позволяя контроллеру корректировать дозировку реагентов с погрешностью <0.01 pH. Это гарантирует качество конечного продукта и предотвращает образование брака.
• Повышенная Изоляция и Иммунитет к Помехам: Изоляция 250 В АС между каналами и 500 В АС от шину защищает ABB DSAI130D от тяжелых электромагнитных помех. В энергетике, на турбинных установках, где модуль работает рядом с высоковольтными генераторами, он продолжает стабильно передавать данные от датчиков температуры масла и давления пара, не подвергаясь искажениям сигнала. Это критично для безопасной работы турбины, так как ложные данные могли бы привести к аварийной остановке.
• Гибкая Конфигурация Каналов и Совместимость с Сенсорами: Возможность настройки каждого канала под разные типы сигналов позволяет ABB DSAI130D работать с широким спектром сенсоров. В нефтегазовой отрасли, на платформе добычи, на одном модуле можно подключить: 2 датчика давления (4–20 мА), 3 датчика температуры (Pt100), 2 датчика уровня жидкости (0–10 В DC) и 1 датчик концентрации газа (4–20 мА). Это упрощает монтаж, снижает количество требуемых модулей и уменьшает нагрузку на шину данных.
• Самодиагностика в Реальном Времени и Простота Обслуживания: Функция самодиагностики позволяет операторам быстро локализовать неисправности без дополнительного оборудования. При обрыве кабеля к Pt100 датчику, ABB DSAI130D мгновенно отправляет сигнал об ошибке в контроллер ABB Advant, который активирует аварийную сигнализацию — оператор может устранить проблему за 10–15 минут, в отличие от модулей без диагностики, где поиск неисправности занимает часы.
• Интеграция с Системами ABB Advant и Надежность: Полная совместимость с контроллерами и ПО ABB Advant OCS упрощает внедрение ABB DSAI130D в существующие системы. При модернизации электростанции не требуется замена контроллеров или изменения программного обеспечения — модуль автоматически идентифицируется системой и принимает настройки из контроллера. Высокий MTBF (≥400 000 часов) гарантирует работу без обслуживания до 45 лет (при круглосуточном режиме), что снижает затраты на замену и ремонт.

Примеры применения в отраслях

• Энергетика (Теплоэлектростанция, турбинная установка): Мониторинг параметров турбины — ABB DSAI130D подключен к 8 сенсорам: 3 датчика температуры масла (Pt100, –20 °C до +150 °C), 2 датчика давления пара (4–20 мА, 0–40 бар), 2 датчика скорости вращения (0–10 В DC, 0–3000 об/мин) и 1 датчик уровня масла (4–20 мА, 0–100%). Модуль передаёт данные в контроллер ABB Advant Master с скоростью обновления 10 мс/канал, позволяя контроллеру регулировать подачу пара и масла в реальном времени. Изоляция against помех гарантирует точность данных даже при работе рядом с генераторами мощностью 50 МВт. При перегреве масла (>80 °C) модуль сигнализирует контроллеру, который снижает нагрузку на турбину, предотвращая повреждение.
• Химическая промышленность (Завод по производству лекарств): Контроль параметров реакции — ABB DSAI130D подключен к 8 сенсорам в реакторе: 2 датчика температуры (Pt100, 0–200 °C), 2 датчика pH (4–20 мА, 0–14 pH), 2 датчика давления (4–20 мА, 0–10 бар), 1 датчик уровня реактива (0–10 В DC) и 1 датчик концентрации продукта (4–20 мА). Точность ±0.05% гарантирует, что контроллер корректирует дозировку реагентов с погрешностью <0.01 pH, что критично для соответствия лекарств стандартам качества. Самодиагностика предотвращает брак, если один из датчиков выходит из строя.
• Нефтегазовая отрасль (Морская платформа добычи): Мониторинг параметров добычи — ABB DSAI130D подключен к 8 сенсорам на платформе: 3 датчика давления в трубопроводах (4–20 мА, 0–100 бар), 2 датчика температуры нефти (Pt100, –50 °C до +100 °C), 2 датчика уровня в сепараторах (0–10 В DC) и 1 датчик концентрации метана (4–20 мА). Модуль передаёт данные через шину ABB Advant в центральный контроллер, который отслеживает безопасность процесса. При превышении давления >90 бар модуль сигнализирует о необходимости закрытия клапана, предотвращая разрыв трубопровода.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем ABB Advant OCS — выбирайте ABB DSAI130D, так как он гарантирует полную совместимость с контроллерами и ПО ABB, в отличие от модулей других производителей, которые требуют адаптеров или модификации системы.
  2. Для условий с сильными электромагнитными помехами (энергетика, тяжелая промышленность) — ABB DSAI130D с изоляцией 250 В АС подходит лучше, чем модели с низкой изоляцией, так как он предотвращает искажения сигналов и ложные срабатывания.
  3. Для систем с требуемой микронной точностью (химическая промышленность, фармацевтика) — точность ±0.05% и поддержка Pt100 с ±0.1 °C делают ABB DSAI130D предпочтительным, так как он гарантирует соответствие продукта стандартам качества.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB DSAI130D].
• Предостережения:
  1. Не превышайте пределы сигнала каналов: Подключение сенсоров с сигналом за пределами конфигурированного диапазона (например, 25 мА для 4–20 мА канала) приведет к перегрузке ABB DSAI130D и выходу канала из строя. Перед подключением проверяйте параметры сенсора и настройте канал в ПО ABB Advant.
  2. Используйте экранированные кабели для резистивных датчиков: Для Pt100/Cu50 датчиков используйте трижильные экранированные кабели (по стандарту IEC 60584) — неэкранированные кабели могут подхватывать помехы, что приведет к искажению температурных данных. Примонтируйте кабели удаленно от высоковольтных линий (минимум 1 м).
  3. Регулярно проводите калибровку: Каждые 2 года калибруйте ABB DSAI130D в сертифицированных лабораториях — это поддерживает точность измерений, особенно после длительной эксплуатации в условиях перепадов температуры. Используйте стандартные сигнальные генераторы для проверки каждого канала.
  4. Монтируйте в соответствии с требованиями шасси ABB Advant: Модуль должен быть установлен только на оригинальные шасси ABB Advant OCS — монтаж на неоригинальные конструкции может нарушить контакты с шиной данных и привести к сбоям передачи информации. Убедитесь, что разъемы полностью вставлены и зафиксированы.
