Описание

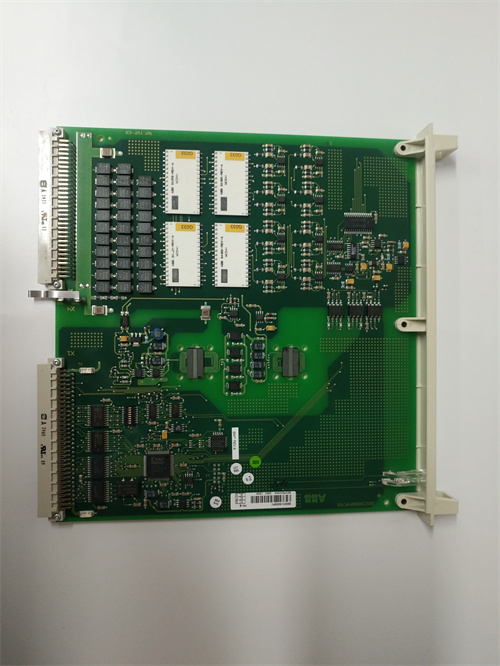

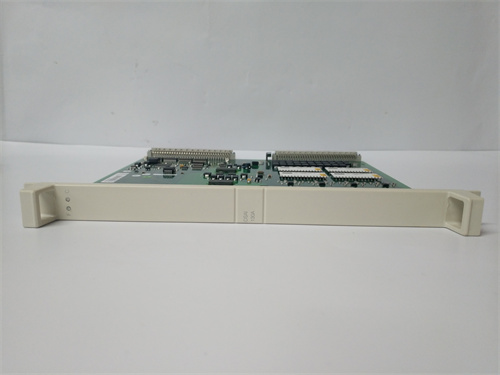

ABB DSAI130D (также маркируется как ABB 3BSE003127R1, ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый входной модуль (AI модуль) от компании ABB, разработанный для точного сбора и преобразования аналоговых сигналов от сенсоров (датчиков температуры, давления, уровня, расхода) в цифровые данные для контроллеров PLC (например, ABB AC800M) или DCS (ABB 800xA). ABB DSAI130D (3BSE003127R1) относится к серии модулей I/O для систем ABB Advant OCS и специализируется на работе с низковольтными аналоговыми сигналами, обеспечивая высокую точность измерения и защиту от помех — идеально для применения в нефтегазовой промышленности, химических заводах, тепловых электростанциях (ТЭС) и водопроводных станциях, где точный контроль параметров процесса критичен для безопасности и качества продукции.
Описание продукта
ABB DSAI130D (3BSE003127R1) представляет собой 8-канальный аналоговый входной модуль, каждый канал которого поддерживает работу с двумя типами стандартных промышленных сигналов: 4–20 мА (токовый) и 0–10 В (напряжностный) — тип сигнала настраивается индивидуально для каждого канала через ПО ABB Control Builder или панель управления контроллера. Это обеспечивает универсальность: например, один канал может подключаться к датчику давления с сигналом 4–20 мА (где 4 мА — минимальное давление, 20 мА — максимальное), а другой — к датчику уровня с сигналом 0–10 В (где 0 В — пустой резервуар, 10 В — полный резервуар).
Основной функцией ABB DSAI130D является преобразование аналоговых сигналов в цифровые данные с высокой точностью. Модуль использует 16-битный АЦП (аналого-цифровой преобразователь) с разрешением 0.003% от полного диапазона сигнала, что гарантирует измерения с ошибкой не более ±0.1%. Например, при измерении сигнала 4–20 мА (диапазон 16 мА) минимальный шаг измерения составляет 0.48 мкА — это позволяет фиксировать даже небольшие изменения параметра, например, увеличение давления на 0.05 МПа, что критично для предотвращения аварий в химических реакторах.
Основной достоинством ABB DSAI130D (3BSE003127R1) — высокая устойчивость к электромагнитным помехам (ЭМП) и защита каналов. Каждый входной канал имеет galvanic изоляцию 250 В между собой и от корпуса модуля, а также фильтры низких частот, подавляющие помехи от мощных двигателей, трансформаторов или силовых кабелей. Это особенно актуально для монтажа в щитах с множеством силовых компонентов: например, на ТЭС модуль работает рядом с инвесторами для насосов, и изоляция ABB DSAI130D предотвращает искажение сигналов от датчиков температуры пара, сохраняя точность измерения.
ABB DSAI130D (3BSE003127R1) оснащен функциями для диагностики и надежности:
- Самодиагностика каналов: Модуль автоматически проверяет состояние каждого канала (обрыв кабеля к сенсору, короткое замыкание, выход сигнала за диапазон) и отправляет коды ошибок в контроллер. Например, при обрыве кабеля к датчику (сигнал <4 мА) ABB DSAI130D отмечает канал как неисправный и сигнализирует об этом в PLC — оператор может быстро локализовать проблему, не проверяя все сенсоры вручную.
- Синхронное считывание данных: Все 8 каналов считывают сигналы одновременно с частотой обновления до 10 Гц (каждые 100 мс), что обеспечивает согласованную картину состояния процесса. Это важно для систем, где параметры взаимосвязаны: например, в нефтеперекачивающей станции ABB DSAI130D одновременно считывает давление в трубопроводе и скорость насоса, и контроллер использует эти данные для синхронной регулировки, предотвращая перепады давления.
- Компактный дизайн: Модуль предназначен для монтажа на стандартный DIN-рейл 35 мм и имеет небольшие габариты (ширина 45 мм), что экономит пространство в распределительных щитах — возможно, установить несколько ABB DSAI130D рядом с другими модулями I/O (например, аналоговыми выходными или дискретными) без перегрузки щита.
Дополнительной особенностью ABB DSAI130D является совместимость с расширенными функциями контроллеров ABB: модуль поддерживает передачу данных по протоколу PROFIBUS DP V1, что позволяет интегрировать его не только в локальные системы, но и в распределенные сети автоматизации. Например, на крупном химическом заводе ABB DSAI130D в удаленном щите сбора данных передает измерения температуры и давления через PROFIBUS в центральный контроллер ABB AC800M, расположенный в операторном зале — это упрощает монтаж и обслуживание на больших площадках.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Аналоговый входной модуль (AI модуль) |
| Маркировка | DSAI130D (3BSE003127R1) |
| Количество каналов | 8 (индивидуально настраиваемые) |
| Поддерживаемые сигналы | 4–20 мА (токовый), 0–10 В (напряжностный) |
| Разрешение АЦП | 16 бит |
| Точность измерения | ±0.1% от полного диапазона сигнала |
| Изоляция каналов | Galvanic, 250 В (между каналами, каналами и корпусом) |
| Частота обновления данных | До 10 Гц (100 мс на все 8 каналов) |
| Коммуникационный интерфейс | PROFIBUS DP V1 |
| Питание | 24 В DC (диапазон 19.2–30 В DC) |
| Степень защиты корпуса | IP20 |
| Температурный диапазон эксплуатации | -25…+60 °C |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 125 × 110 мм |
| Совместимые контроллеры | ABB AC800M, ABB 800xA DCS, ABB Advant OCS |
Преимущества и особенности
- Высокая точность: 16-битный АЦП и ошибка ±0.1% обеспечивают точные измерения для критических процессов.
- Универсальность каналов: Поддержка 4–20 мА/0–10 В на каждом канале и индивидуальная настройка сокращают количество необходимых модулей.
- Защита от помех: Galvanic изоляция 250 В и фильтры низких частот стабильно работают в условиях высоких ЭМП.
- Удобная диагностика: Самодиагностика каналов и коды ошибок упрощают поиск неисправностей.
- Компактность: Малые габариты экономят пространство в щитах с множеством модулей.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Буровые платформы:
ABB DSAI130D (3BSE003127R1) собирает данные от 8 датчиков: 4 датчика давления бурового раствора (сигнал 4–20 мА) и 4 датчика температуры井底 (сигнал 0–10 В). Модуль преобразует сигналы в цифровые данные и передает их в контроллер ABB AC800M — операторы отслеживают параметры в реальном времени. При падении давления раствора (сигнал <8 мА) ABB DSAI130D обнаруживает отклонение и сигнализирует об этом в контроллер, который автоматически увеличивает подачу раствора, предотвращая перегрев долота. -
Водное хозяйство — Станции очистки воды:
Модуль управляет сборами данных от датчиков turbidity (мутность воды, сигнал 4–20 мА), pH (кислотность, сигнал 0–10 В) и уровня воды в фильтрах (сигнал 4–20 мА). ABB DSAI130D считывает сигналы каждые 100 мс и передает их в DCS ABB 800xA — при увеличении turbidity (сигнал >16 мА) DCS активирует дополнительную стадию фильтрации. Синхронное считывание каналов гарантирует, что изменения pH и turbidity анализируются одновременно, что важно для правильной дозировки реагентов. -
Энергетика — ТЭС (система охлаждения котла):
ABB DSAI130D (3BSE003127R1) подключен к 6 датчикам температуры охлаждающей воды (сигнал 4–20 мА) и 2 датчикам давления в системе (сигнал 0–10 В). Модуль передает данные о температуре в контроллер — при превышении температуры >45 °C (сигнал >16 мА) контроллер увеличивает скорость вентиляторов. Galvanic изоляция модуля защищает сигналы от помех от мощных котлов, сохраняя точность измерения до ±0.05 °C.
Сравнение с конкурентами
| Параметр сравнения | ABB DSAI130D (3BSE003127R1) | Siemens SM 331 (S7-1200) | Schneider Electric TM5AI8 (Modicon M340) |
|---|---|---|---|
| Количество каналов | 8 | 4/8 (в зависимости от модели) | 8 |
| Разрешение АЦП | 16 бит | 13 бит | 16 бит |
| Точность | ±0.1% | ±0.5% | ±0.2% |
| Изоляция каналов | 250 В (galvanic) | 50 В | 250 В (galvanic) |
| Коммуникация | PROFIBUS DP V1 | PROFINET | Ethernet/IP, Modbus TCP |
| Преимущество | Высокая точность + защита от помех | Интеграция с Siemens PLC | Легкость настройки через EcoStruxure |
ABB DSAI130D выделяется высокой точностью измерения (±0.1%) и galvanic изоляцией 250 В, что делает его предпочтительным для систем, где требуется максимальная стабильность сигналов (например, нефтегазовые объекты). В отличие от Siemens SM 331, он имеет большее количество каналов (8) и лучшую защиту от помех, что сокращает количество модулей в щите и снижает риск искажений данных.
Рекомендации по выбору
ABB DSAI130D (3BSE003127R1) рекомендуется для:
- Критических процессов с высокими требованиями к точности: Нефтегазовые буровые платформы, химические реакторы — требуется измерение с ошибкой ≤±0.1%.
- Условия с высокими ЭМП: ТЭС, металлургические цеха — galvanic изоляция 250 В и фильтры защищают сигналы от помех.
- Системы с множеством аналоговых сенсоров: Станции очистки воды, распределительные сети газа — 8 каналов позволяют подключить большое количество датчиков без дополнительных модулей.
- Интеграции с контроллерами ABB: Для PLC ABB AC800M или DCS ABB 800xA — модуль оптимизирован для этих систем, отсутствует конфликт протоколов и требуется минимум настроек.
Если требуется интеграция с Siemens PLC (например, S7-1200), рассмотрите Siemens SM 331. Для бюджетных проектов с требованиями к точности ±0.2% подходит Schneider TM5AI8. Если нужно больше 8 каналов — используйте несколько ABB DSAI130D в параллели (модули поддерживают адресную настройку в сети PROFIBUS).
Меры предосторожности
- Правильная настройка каналов: Настраивайте тип сигнала (4–20 мА/0–10 В) для каждого канала в соответствии с типом сенсора — неправильная настройка приведет к искажению измерений (например, считывание 0–10 В сигнала как 4–20 мА даст ошибку в 5 раз).
- Проверка изоляции: Перед монтажом проверяйте целостность galvanic изоляции с помощью мультиметра — повреждение изоляции может привести к короткому замыканию между каналами или корпусом.
- Расположение кабелей: Легкие кабели (для аналоговых сигналов) прокладывайте на расстоянии ≥15 см от силовых кабелей (инверторы, двигатели) — это снизит влияние ЭМП на сигналы ABB DSAI130D.
- Регулярная калибровка: Каждые 2 года калибруйте модуль через сертифицированный стенд — это поддерживает точность измерения и соответствие стандартам (например, ISO 9001).
- Ограничение перегрузки: Не подключайте сигналы превышающие диапазон (например, >20 мА или >10 В) — перегрузка канала повредит АЦП и вызовет отказ модуля.
