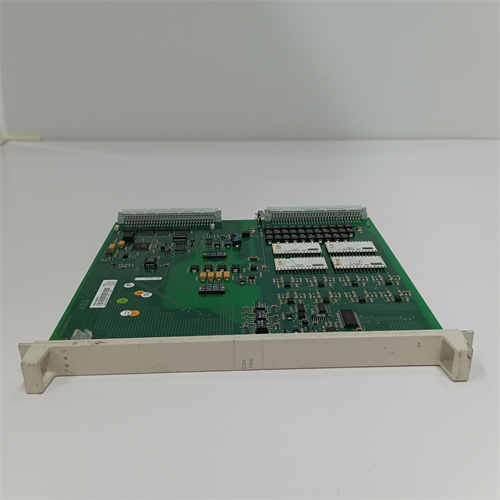

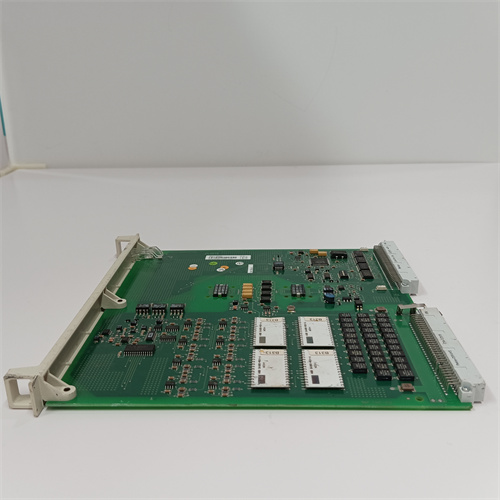

Общая характеристика продукта: ABB DSAI133A 3BSE018290R1
Первым делом рассмотрим промышленный модуль аналоговых входов для систем безопасности — ABB DSAI133A 3BSE018290R1, относящийся к серии ABB Advant OCS Safety I/O Modules (специализирующейся на сборке аналоговых данных из критически важных сенсоров, с соответствием требованиям безопасности SIL 2/3). Это устройство предназначено для точного считывания непрерывных сигналов (4–20 мА, 0–10 В DC) из сенсоров температуры, давления, уровня в системах, где отказ может привести к авариям — например, аварийные останавли (ESD), системы пожаротушения, защита реакторов. ABB DSAI133A 3BSE018290R1 выделяется двойной модульной структурой (для отказоустойчивости), высокой точностью измерений и полной совместимостью с контроллерами безопасности ABB (например, SC520M, Advant Master), становясь ключевым элементом для объектов нефтегаза, химической промышленности и энергетики.
ABB DSAI133A 3BSE018290R1 гарантирует надежную передачу данных даже при отказе отдельных компонентов: например, на химическом заводе модуль считывает сигналы от 4 сенсоров давления в реакторах (диапазон 0–10 МПа, сигнал 4–20 мА). Благодаря двойной схеме обработки сигнала (2 независимых канала per вход) ABB DSAI133A 3BSE018290R1 продолжает работать при отказе одного канала — система автоматически использует данные из резервного канала, без потери информации. Точность измерений ±0.1% от полного диапазона также обеспечивает контроль параметров с минимальной погрешностью, что критично для предотвращения перегрузки реакторов. Также ABB DSAI133A 3BSE018290R1 оснащен встроенной диагностикой — он непрерывно проверяет состояние входов, кабелей и внутренних компонентов, передавая сигналы об ошибках (обрыв, короткое замыкание) в контроллер, что позволяет операторам быстро устранить неполадки.
Особенно стоит отметить, что ABB DSAI133A 3BSE018290R1 поддерживает монтаж в стандартные шасси ABB Advant OCS (TU510, TU520) и интегрируется с системами через внутреннюю шину Safety Bus, что упрощает совместимость с существующими решениями ABB. Поддержка протоколов Modbus RTU Safety также делает модуль универсальным для подключения к внешним системам мониторинга, без необходимости в дополнительных адаптерах. Полную информацию о ABB DSAI133A 3BSE018290R1, включая технические спецификации, схемы подключения и сертификаты SIL, можно найти по ссылке: [ссылка на продукт ABB DSAI133A 3BSE018290R1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB DSAI133A 3BSE018290R1
Технические характеристики ABB DSAI133A 3BSE018290R1 соответствуют стандартам IEC 61508 (SIL 2/3), IEC 61131-2 (аналоговые модули) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль аналоговых входов для систем безопасности, серия ABB Advant OCS Safety I/O Modules |
| Основные параметры входов | • Количество каналов: 4 независимых канала (двойная структура per канал) • Поддерживаемые сигналы: 4–20 мА (токовой), 0–10 В DC (напряженный) • Диапазон измерения: 0–20 мА (для 4–20 мА), 0–10 В (для 0–10 В DC) • Точность: ±0.1% от полного диапазона (при 25 °C) • Разрешение: 16 бит |
| Параметры безопасности | • Категория SIL: SIL 2/3 (по IEC 61508) • Структура: Двойная (1oo2D — 1 из 2 с диагностикой) • Среднее время между отказами (MTBF): ≥180 000 часов • Время диагностики: ≤100 мс |
| Электрические параметры | • Питание: 24 В DC (диапазон 19.2–28.8 В DC) • Потребляемый ток: ≤150 мА (без нагрузки) • Galvanic изоляция: 2500 В АЦП между каналами, 2500 В АЦП между модулем и шиной • Время цифровизации: ≤5 мс per канал |
| Защитные функции | • ЭМС-устойчивость: EN 61000-6-2 (класс A) — ESD ±15 кВ (контактный), ±8 кВ (воздушный); импульсные помех ±2 кВ (5/50 нс) • Диагностика: Обрыв кабеля, короткое замыкание, отказ канала, перегрев — сигнал ошибки в контроллер • Класс защиты: IP20 (для внутреннего монтажа в шасси) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB Advant OCS (TU510, TU520) • Габариты (Ш×В×Г): 30 мм × 100 мм × 160 мм (ширина × высота × глубина) • Вес: ~0.2 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное); LED per канал (желтый — сигнал стабильный, красный — ошибка канала, синий — резервный канал активен) |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤30 Г (пulse duration 11 ms) |
| Сертификации | CE, UL 508S (системы безопасности), IECEx, ATEX (Ex d IIC T4 Ga — зона 1), сертификаты SIL 2/3 (IEC 61508), RoHS. |
Преимущества и особенности ABB DSAI133A 3BSE018290R1
-
Соответствие SIL 2/3 и отказоустойчивость
Двойная модульная структура (1oo2D) и сертификация SIL 2/3 делают ABB DSAI133A 3BSE018290R1 безопасным для критических систем — например, защиты реакторов или трубопроводов с опасными веществами. В отличие от конкурентных модулей Schneider Electric Modicon M340 AI-S (только SIL 2) или Siemens S7-1500 SM 1231 F (требует лицензии для SIL 3), ABB DSAI133A 3BSE018290R1 поддерживает SIL 3 “из коробки”, без дополнительных затрат. -
Высокая точность и стабильность измерений
Точность ±0.1% и 16-битное разрешение гарантируют ABB DSAI133A 3BSE018290R1 передачу данных с минимальной погрешностью — критично для процессов, где отклонение параметра на 0.1% может привести к аварии (например, перегрев реактора). Температурная компенсация в диапазоне -20 °C – +60 °C также поддерживает стабильность, даже при переменных условиях окружающей среды. -
Простота интеграции с системами ABB
Полная совместимость с шасси ABB Advant OCS (TU510) и контроллерами безопасности ABB SC520M, Advant Master упрощает эксплуатацию ABB DSAI133A 3BSE018290R1: модуль автоматически распознается системой, и данные передаются через Safety Bus без искажений. Это устраняет необходимость в настройке драйверов или протоколов, сокращая время коммиссиирования. -
Детальная диагностика и удобство обслуживания
Встроенная диагностика (обрыв, короткое замыкание, отказ канала) и LED-индикаторы по каждому каналу позволяют быстро определить причину ошибки — оператор не нужно подключать диагностическое оборудование, достаточно посмотреть на цвет LED. Это снижает время восстановления системы до 20–30 минут, в отличие от модулей без диагностики, где поиск неполадки занимает 1–2 часа.
Примеры применения ABB DSAI133A 3BSE018290R1
- Химический завод: Защита реакторов от перегрузки
В химическом заводе с 4 реакторами ABB DSAI133A 3BSE018290R1 установлен в шасси TU510 и подключен к сенсорам давления (0–10 МПа, сигнал 4–20 мА):
- Каждый канал модуля считывает данные из одного реактора — двойная структура гарантирует работу при отказе одного канала;
- При давлении >9.5 МПа ABB DSAI133A 3BSE018290R1 передает сигнал в контроллер SC520M — контроллер активирует аварийное закрытие клапанов подачи реагентов;
- Диагностика модуля обнаруживает обрыв кабеля к сенсору — LED на канале загорается красным, и оператор получает оповещение в SCADA System 800xA;
- Работа в условиях температуры +15 °C – +55 °C — температурная компенсация поддерживает точность ±0.1%, предотвращая ложные срабатывания.
- Нефтегазовая рефиния: Мониторинг уровня нефти в резервуарах
На нефтегазовой рефинии ABB DSAI133A 3BSE018290R1 управляет 4 сенсорами уровня нефти (0–10 м, сигнал 0–10 В DC) в резервуарах:
- Модуль считывает уровень и передает данные в контроллер Advant Master — при уровне >9.5 м контроллер блокирует насосы подачи нефти;
- Galvanic изоляция 2500 В АЦП защищает модуль от перепадов напряжения в промышленной сети;
- Данные архивируются в SCADA — инженеры анализируют их для оптимизации загрузки резервуаров;
- Совместимость с Modbus RTU Safety позволяет передавать данные в внешнюю систему мониторинга, без дополнительных адаптеров.
- Теплоэлектростанция: Контроль температуры теплоносителя
На ТЭС ABB DSAI133A 3BSE018290R1 подключен к 4 сенсорам температуры теплоносителя (0–300 °C, сигнал 4–20 мА) в котлах:
- Модуль измеряет температуру с точностью ±0.3 °C — при превышении >280 °C контроллер останавливает нагрев;
- Двойная схема обработки сигнала гарантирует, что отказ одного канала не приводит к потере контроля;
- ЭМС-устойчивость класса A позволяет модулю работать рядом с высоковольтными линиями, без искажений сигнала;
- “Горячая замена” модуля в шасси TU510 позволяет обслуживать его без остановки котла — критично для непрерывной работы ТЭС.
Сравнение с конкурентами
Сравним ABB DSAI133A 3BSE018290R1 с модулями аналоговых входов Schneider Electric Modicon M340 AI-S (BMXP342020S) и Siemens S7-1500 SM 1231 F (6ES7231-4HA32-0XB0):
| Параметр | ABB DSAI133A 3BSE018290R1 | Schneider Modicon M340 AI-S | Siemens S7-1500 SM 1231 F |
|---|---|---|---|
| Количество каналов | 4 (двойная структура) | 4 (одноканальная) | 4 (одноканальная) |
| SIL категория | SIL 2/3 | SIL 2 | SIL 2/3 (лицензия требуется) |
| Точность | ±0.1% от полного диапазона | ±0.2% | ±0.15% |
| Galvanic изоляция | 2500 В АЦП | 1500 В АЦП | 1500 В АЦП |
| Диагностика | Обрыв, короткое замыкание, отказ канала | Обрыв, короткое замыкание | Обрыв, короткое замыкание |
| Совместимость с ABB системами | Полная (SC520M, Advant Master) | Ограниченная | Ограниченная |
| Стоимость (примерная) | Средняя | Низкая | Высокая (с лицензией) |
Вывод: ABB DSAI133A 3BSE018290R1 превосходит конкурентов по отказоустойчивости (двойная структура), точности и интеграции с системами ABB. По сравнению с Schneider Modicon M340 AI-S он предлагает SIL 3 и лучшую изоляцию; по сравнению с Siemens S7-1500 SM 1231 F — поддержку SIL 3 без лишних лицензий и более детальную диагностику, что делает его оптимальным для критических систем ABB.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB DSAI133A 3BSE018290R1 если:
- Требуется модуль аналоговых входов для систем безопасности SIL 2/3 (химия, нефтегаз, энергетика).
- Работаете с контроллерами ABB SC520M или Advant Master и нуждаетесь в полной совместимости.
- Важна высокая точность (±0.1%) или детальная диагностика (обрыв, отказ канала) для снижения времени восстановления.
-
Эксплуатация:
- Монтируйте ABB DSAI133A 3BSE018290R1 только в шасси ABB Advant OCS (TU510, TU520) — несовместимые шасси могут привести к повреждению модуля.
- Регулярно проверяйте LED-индикаторы — красный сигнал на канале требует немедленной проверки кабеля или сенсора.
DSAI133A
