Описание

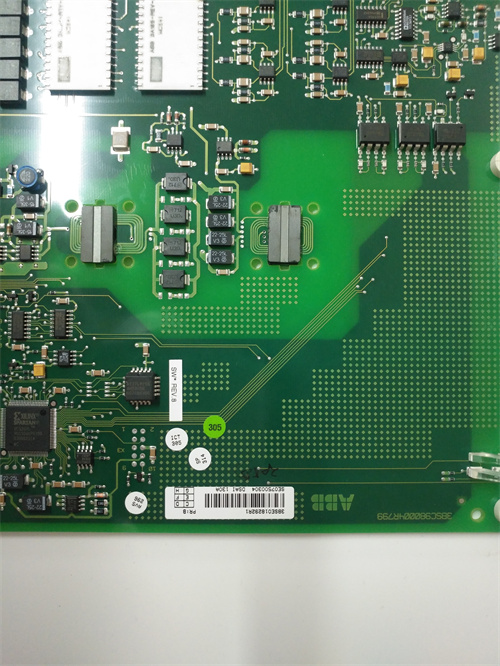

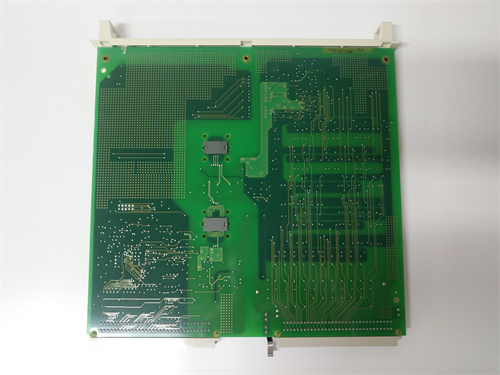

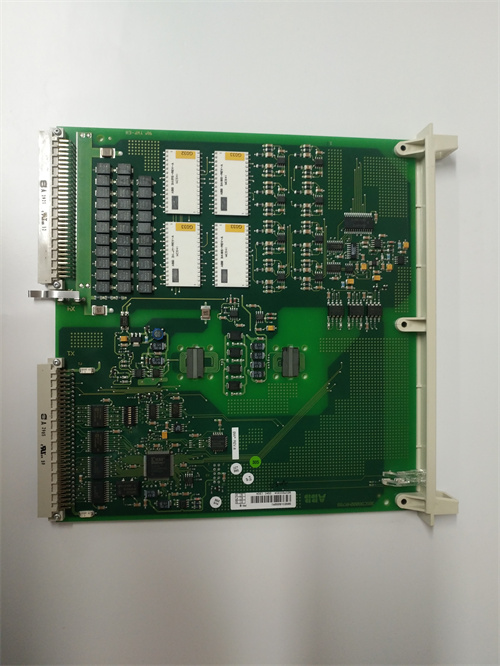

ABB DSAI146 3BSE007949R1 (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый входной модуль (AI модуль) от компании ABB, разработанный для точного сбора и преобразования аналоговых сигналов от датчиков (температуры, давления, уровня, расхода) в цифровые данные для контроллеров PLC (например, ABB AC800M) или DCS (ABB 800xA). ABB DSAI146 3BSE007949R1 относится к серии модулей I/O ABB Advant и специализируется на высокой точности измерений, широкой совместимостью с сенсорами и устойчивостью в суровых промышленных условиях — идеально для применения в нефтегазовой промышленности, химической промышленности и энергетике, где требуется контроль критических параметров процесса с минимальной погрешностью.
Описание продукта
ABB DSAI146 3BSE007949R1 представляет собой 8-канальный аналоговый входной модуль, каждый канал которого поддерживает несколько типов стандартных промышленных сигналов: токовые (4–20 мА, 0–20 мА) и напряжностные (0–5 В, 0–10 В, ±5 В, ±10 В). 这种 гибкая конфигурация позволяет подключать разные типы датчиков к одному модулю — например, один канал принимает сигнал 4–20 мА от датчика давления в нефтепроводе, другой — 0–10 В от датчика температуры в реакторе, а третий — ±5 В от датчика уровня жидкости в резервуаре. Это сокращает количество модулей в распределительных щитах и упрощает монтаж.
Основной достоинством ABB DSAI146 3BSE007949R1 является высокоточное преобразование сигналов. Модуль использует 16-битный АЦП (аналого-цифровой преобразователь) с погрешностью ±0.05% от полного диапазона сигнала — например, при сборе сигнала 4–20 мА (диапазон 16 мА) максимальная погрешность не превышает ±0.008 мА. Это критично для процессов, где даже небольшие отклонения параметров могут привести к аварии — например, в нефтегазовом реакторе, где требуется поддерживать давление 10 бар ±0.005 бар: датчик давления отправляет сигнал 12 мА (соответствует 10 бар) на ABB DSAI146 3BSE007949R1, модуль преобразует его с погрешностью ±0.008 мА (эквивалент ±0.005 бар), и PLC корректирует процесс в реальном времени, поддерживая безопасные условия.
ABB DSAI146 3BSE007949R1 оснащен эффективной защитой от внешних помех и повреждений:
- Гальваническая изоляция: Каждый канал имеет galvanic изоляцию 250 В между собой и от корпуса модуля, что подавляет электромагнитные помехи (ЭМП) от силовых кабелей, инверторов или электродвигателей. Например, в химическом цехе, где модуль работает рядом с мощными приводами, ABB DSAI146 3BSE007949R1 продолжает передавать стабильные данные, не подвергаясь искажениям от ЭМП.
- Защита от перегрузки и короткого замыкания: Каналы оборудованы защитой от перегрузки (до 30 В для напряжностных сигналов, до 50 мА для токовых) и короткого замыкания — при неправильном подключении датчика или возникновении замыкания модуль не повреждается и продолжает работать с другими каналами, сигнализируя об ошибке в PLC.
Дополнительной особенностью ABB DSAI146 3BSE007949R1 является настраиваемая фильтрация сигналов. Встроенные цифровые фильтры (частота 0.1–100 Гц) позволяют подавлять высокочастотные помехи от вибраций оборудования или сетевых искажений. Для датчиков с медленными изменениями параметров (например, уровня жидкости в резервуаре) можно установить низкую частоту фильтра (0.1 Гц) для устранения случайных всплесков сигнала; для датчиков с быстрыми изменениями (например, расхода нефти) — высокую частоту (100 Гц) для сохранения динамики процесса.
ABB DSAI146 3BSE007949R1 также поддерживает функцию самодиагностики: модуль непрерывно проверяет состояние каждого канала (обрыв кабеля, деградацию изоляции, неисправность АЦП) и передает коды ошибок в контроллер. Это позволяет операторам быстро локализовать проблему — например, если сигнал на канале отсутствует, PLC отображает ошибку «обрыв кабеля к датчику давления», и технический персонал сразу проверяет соединение, не тратя время на поиск неисправности.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Аналоговый входной модуль (AI модуль) |
| Маркировка | DSAI146 3BSE007949R1 |
| Количество каналов | 8 (индивидуально настраиваемые) |
| Поддерживаемые сигналы | Токовые: 4–20 мА, 0–20 мА; напряжностные: 0–5 В, 0–10 В, ±5 В, ±10 В |
| Разрешение АЦП | 16 бит |
| Погрешность измерения | ±0.05% от полного диапазона сигнала (в диапазоне 0–55 °C) |
| Изоляция каналов | Galvanic, 250 В (между каналами, каналами и корпусом) |
| Защита каналов | От перегрузки (≤30 В для напряжения, ≤50 мА для тока), от короткого замыкания |
| Частота фильтрации | 0.1–100 Гц (настраиваемая) |
| Время преобразования сигнала | <10 мс (на канал) |
| Коммуникационный интерфейс | PROFIBUS DP |
| Питание | 24 В DC (диапазон 19.2–30 В DC) |
| Степень защиты корпуса | IP20 |
| Температурный диапазон эксплуатации | -25…+55 °C |
| Тип монтажа | DIN-рейл 35 мм или в шасси ABB Advant |
| Размеры (Ш×В×Г) | 45 × 125 × 110 мм |
| Совместимые контроллеры | ABB AC800M, ABB 800xA DCS, ABB Advant OCS |
Преимущества и особенности
- Высокая точность: Погрешность ±0.05% и 16-битное разрешение АЦП гарантируют минимальные ошибки в измерениях — критично для нефтегазовых и химических процессов.
- Гибкая конфигурация: Поддержка разных типов сигналов позволяет подключать разнообразные датчики к одному модулю.
- Защита от помех: Galvanic изоляция и фильтры сигналов обеспечивают стабильность в условиях высоких ЭМП.
- Удобная диагностика: Самодиагностика каналов и коды ошибок упрощают поиск неисправностей (обрыв кабеля, неисправный датчик).
- Универсальность: Совместимость с контроллерами ABB и большинством промышленных датчиков делает модуль универсальным для разных отраслей.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Нефтепроводы:
ABB DSAI146 3BSE007949R1 собирает сигналы от 6 датчиков давления (4–20 мА) в нефтепроводе и 2 датчиков расхода (0–10 В) на насосных станциях. Модуль преобразует сигналы с погрешностью ±0.05%, и PLC ABB AC800M регулирует скорость насосов — при падении давления ниже 8 бар PLC увеличивает скорость насоса, поддерживая стабильную транспортировку нефти. При обрыве кабеля к одному датчику ABB DSAI146 3BSE007949R1 сигнализирует об ошибке, но продолжает работать с остальными, не останавливая процесс. -
Химическая промышленность — Реакторные установки:
Модуль подключен к 4 датчикам температуры (±5 В) в реакторе и 4 датчикам уровня жидкости (4–20 мА) в резервуарах. ABB DSAI146 3BSE007949R1 сборает данные и передает их в DCS ABB 800xA, который регулирует подачу реактивов — при превышении температуры >150 °C DCS снижает подачу теплообмена, предотвращая перегрев реактора. Фильтры сигналов модуля подавляют помехи от электродвигателей смесителей, обеспечивая стабильные показания. -
Энергетика — ТЭС (Управление котлом):
ABB DSAI146 3BSE007949R1 собирает сигналы от 5 датчиков температуры газов выхлопа (0–10 В) и 3 датчиков давления в котле (4–20 мА). Высокая точность модуля позволяет PLC точно регулировать подачу топлива и воды, минимизируя выбросы и увеличивая эффективность котла.
Сравнение с конкурентами
| Параметр сравнения | ABB DSAI146 3BSE007949R1 | Siemens SM 331 (S7-1200) | Schneider Electric TM5AI8 (Modicon M340) |
|---|---|---|---|
| Количество каналов | 8 | 4/8 | 8 |
| Разрешение АЦП | 16 бит | 13 бит | 16 бит |
| Погрешность измерения | ±0.05% | ±0.1% | ±0.07% |
| Изоляция каналов | 250 В (galvanic) | 50 В | 250 В (galvanic) |
| Поддерживаемые сигналы | 4–20 мА, 0–20 мА, 0–5/10 В, ±5/10 В | 4–20 мА, 0–10 В | 4–20 мА, 0–20 мА, 0–5/10 В, ±5/10 В |
| Фильтрация сигналов | 0.1–100 Гц (настраиваемая) | Фиксированная (10 Гц) | 0.1–100 Гц (настраиваемая) |
| Преимущество | Высокая точность + гибкая фильтрация | Интеграция с Siemens TIA Portal | Легкость настройки через EcoStruxure |
ABB DSAI146 3BSE007949R1 выделяется самой низкой погрешностью измерения (±0.05%) и настраиваемой фильтрацией сигналов, что делает его предпочтительным для процессов с высокими требованиями к точности (нефтегаз, химия). В отличие от Siemens SM 331, он имеет лучшую изоляцию каналов (250 В против 50 В) и поддерживает больше типов сигналов (включая биполярные ±5/10 В).
Рекомендации по выбору
ABB DSAI146 3BSE007949R1 рекомендуется для:
- Критические промышленные процессы: Нефтегазовые трубопроводы, химические реакторы — где погрешность измерения >±0.05% может привести к аварии или браку.
- Системы с разными типами датчиков: Если нужно подключать токовые и напряжностные сенсоры (включая биполярные) — гибкая конфигурация каналов сокращает количество модулей.
- Условия с высоким уровнем ЭМП: Производственные цеха с силовыми инвесторами или электродвигателями — galvanic изоляция гарантирует стабильность.
- Интеграция с контроллерами ABB: Для PLC AC800M или DCS 800xA — оптимальная совместимость и минимальные настройки.
Если используется система Siemens (PLC S7-1200/1500) и требования к точности не строгие — рассмотрите Siemens SM 331. Для бюджетных проектов с погрешностью ±0.1% — Schneider TM5AI8. Для систем с требуемой температурной устойчивостью -40…+70 °C — выбирайте модификации ABB DSAI146 3BSE007949R1 с расширенным диапазоном температур.
Меры предосторожности
- Правильная конфигурация каналов: Настройте каждый канал под тип сигнала датчика (например, 4–20 мА для датчика давления, не 0–10 В) — неправильная конфигурация приведет к ошибочным данным.
- Проверка полярности подключения: При подключении токовых сигналов соблюдайте полярность ( «+» модуля к «+» датчика) — неправильная полярность не позволит собрать сигнал и может повредить датчик.
- Ограничение входного сигнала: Не превышайте максимальные параметры канала (например, не подключайте сигнал >30 В к напряжностному каналу) — перегрузка вызовет выход модуля из строя.
- Регулярная калибровка: Каждые 12 месяцев калибруйте ABB DSAI146 3BSE007949R1 в сертифицированной лаборатории — поддерживает погрешность ±0.05% и соответствие стандартам.
- Изоляция кабелей: Кабели аналоговых сигналов прокладывайте на расстоянии ≥20 см от силовых кабелей — снижает электромагнитные помехи и искажения сигнала.
