Описание
Общие сведения о продукте

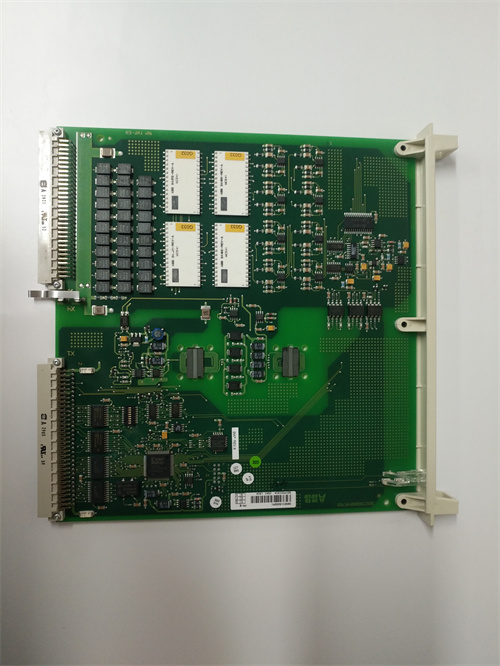

Рассмотрим аналоговый модуль ввода для промышленных контроллеров — ABB DSAI146 3BSE007949R1, который относится к линейке высокоточных компонентов от компании ABB, специализирующейся на решениях для точного измерения аналоговых сигналов в системах автоматизации. Подробную информацию о ABB DSAI146 3BSE007949R1, включая технические спецификации и условия поставки, можно найти по официальной ссылке: [ссылка на продукт ABB DSAI146 3BSE007949R1] (после предоставления фактической ссылки она будет вставлена здесь). Модуль ABB DSAI146 3BSE007949R1 разработан для обработки сигналов от датчиков температуры, давления, уровня и других параметров, что делает его незаменимым в процессах, где требуется высокая точность измерений. Благодаря совместимости с контроллерами ABB (например, AC800M) ABB DSAI146 3BSE007949R1 легко интегрируется в сложные автоматизированные системы, обеспечивая надежную передачу данных для контроля и регулирования производственных процессов.
Технические параметры ABB DSAI146 3BSE007949R1
Модуль ABB DSAI146 3BSE007949R1 имеет ряд ключевых технических характеристик, определяющих его эффективность в условиях промышленного измерения:
- Тип каналов: 4 изолированных аналоговых входа, поддерживающих сигналы 4–20 мА DC и 0–10 В DC — каждый канал изолирован от других и от питания, что исключает взаимное влияние сигналов и повышает надежность измерений.
- Погрешность измерения: Не более 0.1% от полного диапазона сигнала (в температурном диапазоне 0–55 °C) — высокая точность гарантирует, что ABB DSAI146 3BSE007949R1 передаёт достоверные данные, критически важные для качества продукции и стабильности процессов.
- Частота обновления: Каждый канал обновляет данные 10 раз в секунду (10 Гц) — обеспечивает своевременную передачу изменений параметров в контроллер, что важно для систем с быстро меняющимися процессами.
- Питание: Работает от источника напряжения 24 В DC с допустимым диапазоном отклонений ±10% — стабильность питания предотвращает искажения сигналов и нарушения работы модуля.
- Коммуникационные интерфейсы: Интегрируется в шину контроллера ABB AC800M через внутренний интерфейс — обеспечивает быструю связь без дополнительных адаптеров, упрощая конфигурацию системы.
- Температурный режим: Оперативный диапазон — от -25 °C до +60 °C, хранилище — от -40 °C до +85 °C; класс защиты корпуса — IP20 — подходит для использования в шкафах автоматизации и суровых промышленных средах.
- Механические параметры: Габаритные размеры 130 × 85 × 40 мм, вес约 0.5 кг, монтаж на DIN-рейку — компактный дизайн упрощает размещение в ограниченном пространстве.
Преимущества и особенности ABB DSAI146 3BSE007949R1
Модуль ABB DSAI146 3BSE007949R1 выделяется среди аналогичных аналоговых модулей благодаря уникальным преимуществам:
- Изоляция каналов: Каждый из 4 входов электрически изолирован от других и от питания (напряжение изоляции до 250 В AC) — это предотвращает влияние шума и перепадов напряжения между каналами, что особенно важно в системах с множеством подключенных датчиков (например, химические реакторы с несколькими точками измерения).
- Высокая точность и стабильность: Погрешность менее 0.1% и низкий температурный коэффициент (не более 50 ppm/°C) гарантируют, что ABB DSAI146 3BSE007949R1 сохраняет точность даже при переменных температурах — актуально для цехов с нестабильным климатом (например, металлургия, пищевая промышленность).
- Защита от внешних помех: Встроенные фильтры на каждом канале (RC-фильтры с временем задержки 0.1–10 с, настраиваемые программно) и защита от электромагнитных помех (EMC по стандарту EN 61000-6-2) предотвращают искажение сигналов от мощных приводов или высоковольтных кабелей.
- Удобство диагностики: Имеет световые индикаторы (LED) для каждого канала (зеленый — нормальная работа, красный — ошибка/перегрузка) и функцию самодиагностики (определение обрыва кабеля, короткого замыкания) — операторы могут быстро выявлять проблемы, сокращая время простоя системы.
Примеры применения ABB DSAI146 3BSE007949R1
Модуль ABB DSAI146 3BSE007949R1 успешно используется в различных отраслях для точного измерения параметров:
- Химическая промышленность: На линиях синтеза полимеров для контроля температуры и давления в реакторах — ABB DSAI146 3BSE007949R1 считывает сигналы от термокоплей и давленческих транзисторов, передавая данные в контроллер AC800M для регулировки нагрева и подачи реактивов.
- Пищевая промышленность: На заводах по производству пасты для контроля влажности и температуры смесей — модуль обрабатывает сигналы от влажностных датчиков и термисторов, обеспечивая стабильность состава продукции.
- Энергетика: На небольших тепловых электростанциях для измерения уровня воды в котлах и давления пара — ABB DSAI146 3BSE007949R1 передаёт данные в систему регулирования, предотвращая перегрев или опустошение котлов.
- Фармацевтика: В линиях производства лекарственных средств для контроля pH и концентрации активных веществ в растворах — высокая точность модуля гарантирует соответствие продукции фармакопейным стандартам.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение ABB DSAI146 3BSE007949R1 с двумя популярными аналоговыми модулями ввода: Siemens SIMATIC SM 331 (6ES7331-7KF02-0AB0) и Rockwell Allen-Bradley 1756-IF16.
| Параметр | ABB DSAI146 3BSE007949R1 | Siemens SIMATIC SM 331 | Rockwell Allen-Bradley 1756-IF16 |
|---|---|---|---|
| Количество каналов | 4 (изолированные) | 8 (неизолированные) | 16 (изолированные) |
| Погрешность измерения | < 0.1% | < 0.1% | < 0.05% |
| Поддерживаемые сигналы | 4–20 мА / 0–10 В | 4–20 мА / 0–10 В / Pt100 | 4–20 мА / 0–10 В |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| Тип коммуникации | Шина AC800M | PROFINET | Ethernet/IP |
| Цена (примерная) | Средняя | Средняя | Высокая |
Как видно из таблицы, ABB DSAI146 3BSE007949R1 имеет преимущество в изоляции каналов (по сравнению с неизолированными каналами Siemens) и оптимальном количестве входов для средних систем — при этом он сохраняет высокую точность и доступность по цене, что делает его предпочтительным выбором для интеграции с контроллерами ABB.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите количество точек измерения: Если вам нужно контролировать 2–4 параметра (температура, давление и т.д.) с высокой точностью, ABB DSAI146 3BSE007949R1 с 4 изолированными каналами подходит идеально; для больших систем можно использовать несколько модулей в составе контроллера AC800M.
- Оцените требования к изоляции: Если датчики подключены к разным источникам питания или находятся в условиях высокого шума (например, рядом с мощными приводами), изолированные каналы ABB DSAI146 3BSE007949R1 являются критическим преимуществом — они предотвращают искажения сигналов.
- Проверьте совместимость с контроллером: Для контроллеров ABB AC800M ABB DSAI146 3BSE007949R1 обеспечивает бесшовную интеграцию — для других брендов рекомендуется проверять возможность адаптации через техническую поддержку ABB.
Меры предосторожности
- При монтаже: Устанавливайте ABB DSAI146 3BSE007949R1 в сухом, пылевом шкафу автоматизации, защищенном от влаги и агрессивных газов — контакт с этими веществами может привести к коррозии контактов и искажению сигналов. Избегайте размещения рядом с источниками электромагнитных помех (трансформаторы, мощные кабели).
- При подключении датчиков: Используйте только экранированные кабели для аналоговых сигналов — это уменьшает влияние внешних помех. Кабели должны быть разделены от силовых проводов (расстояние не менее 15 см) для предотвращения индуктивных помех.
- При настройке фильтров: Настройте параметры фильтрации в ПО ABB Control Builder M в соответствии с характеристиками процесса — для быстро меняющихся параметров (например, давление в реакторе) используйте короткие задержки (0.1–1 с), для стабильных (температура в котле) — более длинные (5–10 с).
- При обслуживании: Отключите питание перед разъединением ABB DSAI146 3BSE007949R1 или проведением калибровки — калибровку выполняйте ежегодно с помощью стандартного генератора сигналов (4–20 мА / 0–10 В) для сохранения точности.
