Описание

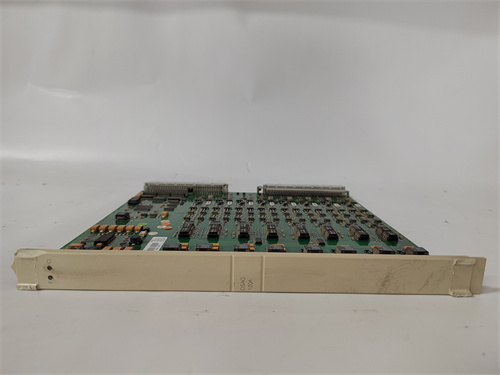

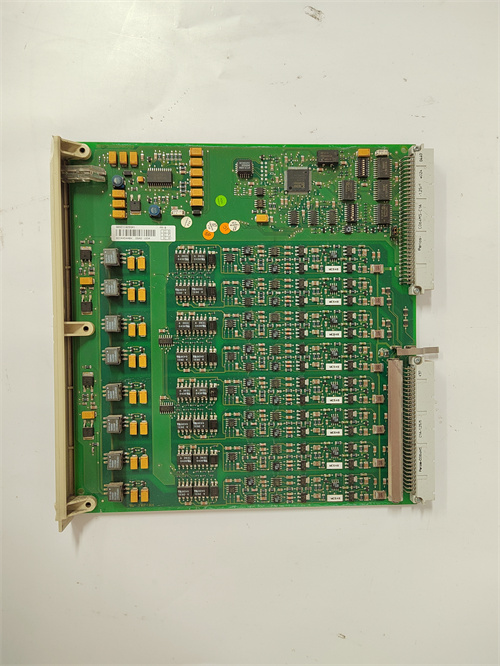

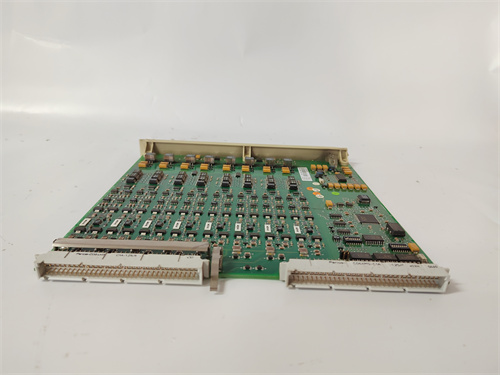

ABB DSAO120 (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый выходной модуль (AO модуль) от компании ABB, разработанный для передачи аналоговых сигналов к исполнительным механизмам (регулирующие клапаны, дроссели, приводы переменного частоты) в автоматизированных системах PLC (например, ABB AC800M) или DCS (ABB 800xA). ABB DSAO120 относится к серии модулей I/O для процессов с высокими требованиями к стабильности сигнала и соответствует стандартам промышленной автоматизации, что делает его идеальным для применения в химической промышленности, фармацевтике, пищевой промышленности и энергетике — где требуется точное регулирование параметров процесса (температуры, давления, уровня жидкости).
Описание продукта
ABB DSAO120 представляет собой 4-канальный аналоговый выходной модуль, каждый канал которого поддерживает два типа стандартных промышленных сигналов: токовый (4–20 мА) и напряжностный (0–10 В). 这种 универсальность позволяет подключать модуль к различным исполнительным устройствам — например, один канал может отправлять сигнал 4–20 мА к регулирующему клапану (где 4 мА соответствует «клапан закрыт», 20 мА — «клапан открыт»), а другой — сигнал 0–10 В к дроссели подачи топлива (где 0 В — «минимальная подача», 10 В — «максимальная подача»).
Основной достоинством ABB DSAO120 является высокая стабильность и точность выходных сигналов. Модуль использует 16-битный ЦАП (цифро-аналоговый преобразователь) с погрешностью ±0.1% от полного диапазона сигнала — например, при передаче сигнала 4–20 мА (диапазон 16 мА) максимальная погрешность не превышает ±0.016 мА. Это критично для процессов, где требуется микропрецизионное регулирование — например, в фармацевтике при дозировке лекарственных компонентов: PLC отправляет команду на передачу 12 мА (соответствует 50% дозировки) на канал ABB DSAO120, модуль генерирует сигнал с погрешностью ±0.016 мА (эквивалент ±0.1% дозировки), и дозировочный насос точно подаёт нужное количество компонента, обеспечивая соответствие стандартам ГМП.
ABB DSAO120 оснащен функциями для защиты модуля и подключенного оборудования:
- Защита от короткого замыкания: При коротком замыкании на выходном канале ток автоматически ограничивается до 30 мА (для токовых сигналов), а модуль отправляет код ошибки в контроллер — это предотвращает перегрев канала и повреждение модуля. После устранения замыкания канал восстанавливает работу автоматически.
- Гальваническая изоляция: Каждый канал имеет galvanic изоляцию 250 В от других каналов и корпуса модуля, что подавляет электромагнитные помехи (ЭМП) от силовых кабелей или инверторов. Например, в химическом реакторе, где модуль работает рядом с мощными электродвигателями, ABB DSAO120 продолжает передавать стабильный сигнал, не подвергаясь искажениям от ЭМП.
Дополнительной особенностью ABB DSAO120 является низкая задержка передачи сигнала — время между получением команды от PLC и генерацией аналогового сигнала не превышает 10 мс. Это позволяет реализовать системы обратной связи с быстрым откликом — например, в энергетике при регулировании давления в котле: PLC получает сигнал «давление превышено» от датчика, отправляет команду на снижение подачи пара (сигнал 8 мА) на ABB DSAO120, модуль передаёт сигнал за 8 мс, и дроссель быстро корректирует подачу, поддерживая давление в допустимых пределах.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Аналоговый выходной модуль (AO модуль) |
| Маркировка | DSAO120 |
| Количество каналов | 4 (каждой конфигурируется как ток/напряжение) |
| Поддерживаемые сигналы | Ток: 4–20 мА; Напряжение: 0–10 В |
| Разрешение ЦАП | 16 бит |
| Погрешность сигнала | ±0.1% от полного диапазона (в диапазоне 0–55 °C) |
| Защита каналов | Короткое замыкание (лимит 30 мА для токовых сигналов), galvanic изоляция 250 В |
| Время задержки сигнала | <10 мс |
| Максимальный ток на канал | 20 мА (рабочий), 30 мА (лимит при замыкании) |
| Протоколы связи | PROFIBUS DP, Modbus TCP |
| Питание | 24 В DC (диапазон 19.2–30 В DC) |
| Степень защиты корпуса | IP20 (при монтаже в шасси) |
| Температурный диапазон эксплуатации | -25…+55 °C |
| Тип монтажа | На DIN-рейл 35 мм или в шасси ABB Advant |
| Размеры (Ш×В×Г) | 45 × 125 × 110 мм |
| Совместимые контроллеры | ABB AC800M, ABB 800xA DCS, PLC с поддержкой PROFIBUS DP/Modbus TCP |
Преимущества и особенности
- Высокая точность: Погрешность ±0.1% и 16-битное разрешение обеспечивают микропрецизионное регулирование — идеально для фармацевтики и химии.
- Защита от помех и повреждений: Galvanic изоляция и защита от замыкания гарантируют стабильность и долгий срок службы.
- Быстрый отклик: Время задержки <10 мс подходит для систем с требованием быстрой обратной связи (энергетика, химия).
- Универсальность: Поддержка токовых и напряжностных сигналов адаптируется к разным исполнительным механизмам.
- Автоматическое восстановление: Восстановление работы канала после устранения замыкания упрощает эксплуатацию.
Примеры применения в отраслях
-
Фармацевтика — Производство антибиотиков:
ABB DSAO120 управляет 4 дозировочными насосами для подачи лекарственных компонентов в реактор. Каждый канал модуля отправляет сигнал 4–20 мА на насос — например, канал 1 (12 мА) — для компонента А (50% дозировки), канал 2 (8 мА) — для компонента В (25% дозировки). Погрешность ±0.016 мА ABB DSAO120 гарантирует, что дозировка соответствует ГМП, и антибиотик имеет стабильную состав. -
Пищевая промышленность — Производство сока:
Модуль регулирует 2 регулирующих клапана (подача воды и сахара) и 2 дроссели (температура нагрева). Канал 1 (4–20 мА) управляет клапаном воды (10 мА — оптимальная концентрация), канал 2 (0–10 В) — дросселем температуры (5 В — 70 °C для стерилизации). Galvanic изоляция ABB DSAO120 подавляет помехи от приводов конвейера, обеспечивая стабильную концентрацию и температуру сока. -
Энергетика — ТЭС (Управление котлом):
ABB DSAO120 отправляет сигналы 4–20 мА на 4 дроссели: подача топлива (канал 1), подача воды (канал 2), вентиляция (канал 3), охлаждение (канал 4). При изменении нагрузки на котле PLC корректирует сигналы — например, увеличивает подачу топлива (сигнал 16 мА) на канал 1, ABB DSAO120 передаёт сигнал за 8 мс, и дроссель быстро адаптирует подачу, поддерживая мощность котла.
Сравнение с конкурентами
| Параметр сравнения | ABB DSAO120 | Siemens SM 332 (S7-1200) | Schneider Electric TM5AO4 (Modicon M340) |
|---|---|---|---|
| Количество каналов | 4 | 4/8 | 4 |
| Погрешность сигнала | ±0.1% | ±0.2% | ±0.15% |
| Время задержки | <10 мс | <15 мс | <12 мс |
| Изоляция каналов | 250 В (galvanic) | 50 В | 250 В (galvanic) |
| Защита от замыкания | Лимит 30 мА (автоматический) | Лимит 25 мА | Лимит 28 мА |
| Протоколы связи | PROFIBUS DP, Modbus TCP | PROFINET | Ethernet/IP, Modbus TCP |
| Преимущество | Лучшая точность + быстрый отклик | Интеграция с Siemens TIA Portal | Легкость настройки через EcoStruxure |
ABB DSAO120 выделяется самой низкой погрешностью (±0.1%) и быстрым откликом (<10 мс), что делает его предпочтительным для процессов с высокими требованиями к точности (фармацевтика, химия). В отличие от Siemens SM 332, он имеет лучшую изоляцию каналов (250 В против 50 В), что снижает риск искажений сигнала от ЭМП.
Рекомендации по выбору
ABB DSAO120 рекомендуется для:
- Процессы с микропрецизией: Фармацевтика, химия, пищевая промышленность — где погрешность >±0.1% может привести к браку продукта.
- Системы с быстрой обратной связью: Энергетика, регулирование давления/температуры — требуется время задержки <15 мс.
- Условия с высоким уровнем ЭМП: Производственные цеха с мощными двигателями или инверторами — galvanic изоляция гарантирует стабильность.
- Интеграция с контроллерами ABB: Для PLC AC800M или DCS 800xA — модуль оптимизирован для этих систем, отсутствует конфликт протоколов.
Если используется Siemens PLC (S7-1200/1500) и требования к точности не строгие (±0.2% допустимо) — рассмотрите Siemens SM 332. Для бюджетных проектов с погрешностью ±0.15% — Schneider TM5AO4. Для систем с требуемым диапазоном температур -40…+70 °C — выбирайте модификации ABB DSAO120 с расширенной температурной устойчивостью.
Меры предосторожности
- Проверка совместимости устройства: Убедитесь, что исполнительное устройство (клапан, насос) поддерживает тип сигнала ABB DSAO120 (4–20 мА или 0–10 В) — использование несовместимого устройства приведет к ошибке или повреждению.
- Ограничение нагрузки: Не подключайте устройства с током >20 мА к токовым каналам — перегрузка вызовет отключение канала или выход модуля из строя.
- Регулярная калибровка: Каждые 12 месяцев калибруйте модуль с помощью эталонного прибора — поддерживает погрешность ±0.1% и соответствие стандартам.
- Изоляция кабелей: Кабели аналоговых сигналов прокладывайте на расстоянии ≥20 см от силовых кабелей — снижает электромагнитные помехи.
- Бэкап конфигурации: Сохраняйте настройки модуля (тип сигнала на каждом канале, параметры защиты) в файл — в случае сброса памяти позволяет быстро восстановить работу.
