Описание
Общая информация о продукте ABB DSAO120 57120001-EY

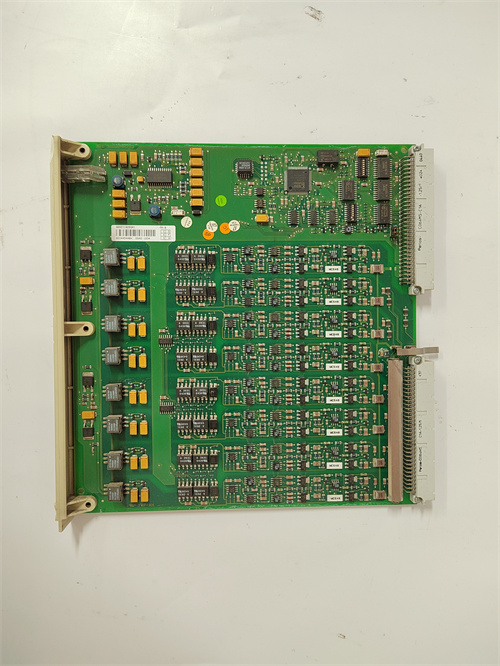

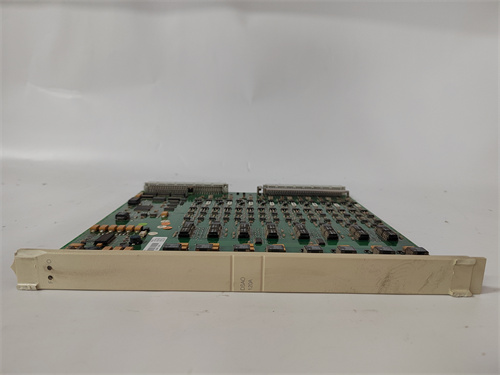

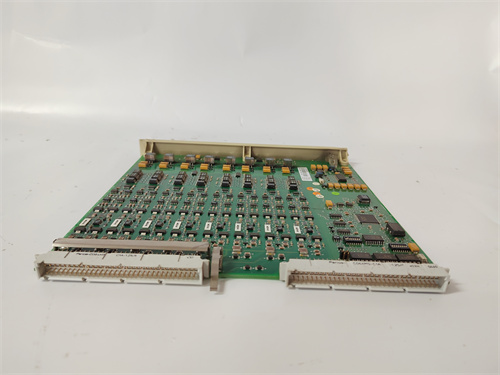

ABB DSAO120 57120001-EY — это модуль аналоговых выходов для систем промышленной автоматизации, предназначенный для преобразования цифровых сигналов контроллеров в аналоговые команды для исполнительных устройств (регуляторы, приводы, клапаны). Этот модуль играет ключевую роль в процессах регулировки параметров (температура, давление, скорость), обеспечивая высокую точность и стабильность сигналов.
Благодаря своей архитектуре ABB DSAO120 57120001-EY поддерживает 4 аналоговых выходов с возможностью настройки типа сигнала (4–20 мА или 0–10 В), что позволяет адаптировать его под разные устройства. Он идеально интегрируется с контроллерами ABB AC800M и other PLC серии ABB, обеспечивая синхронную работу в составе сложных автоматизированных систем. ABB DSAO120 57120001-EY оснащен защитой от электромагнитных помех и коротких замыканий, гарантируя надежность в агрессивных промышленных условиях. Полная информация о ABB DSAO120 57120001-EY доступна на официальном ресурсе: [ссылка на ABB DSAO120 57120001-EY](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSAO120 57120001-EY
Модуль аналоговых выходов ABB DSAO120 57120001-EY характеризуется следующими параметрами:
-
Тип устройства: Модуль с 4 аналоговыми выходами для преобразования цифровых сигналов в аналоговые команды.
-
Параметры выходов:
- Количество каналов: 4 (индивидуально изолированные);
- Тип сигнала (настраиваемый): 4–20 мА DC или 0–10 В DC;
- Разрешение: 16 бит;
- Погрешность: ≤0,1% полного диапазона (при 25 °C);
- Линейность: ≤0,01% полного диапазона;
- Изоляция между каналами: 2 кВ AC (1 мин).
-
Электрические характеристики:
- Питание: 24 В DC ±10%;
- Потребляемый ток: ≤200 мА;
- Максимальный ток на выходе (для 4–20 мА): 25 мА (с защитой от перегрузки);
- Защита: От коротких замыканий (автоматическое ограничение тока), электромагнитных помех (EN 61000-4).
-
Конструктивные параметры:
- Тип монтажа: Вставной модуль в шкаф контроллера или на DIN-рейку (35 мм);
- Габариты: 100 × 150 × 60 мм (ширина × высота × глубина);
- Вес: ≈350 г;
- Материал корпуса: Пластик с огнезащитными свойствами (UL 94 V0);
- Степень защиты: IP20;
- Температурный диапазон работы: 0 °C до +60 °C.
-
Функциональные возможности:
- Диагностика: Встроенные датчики для обнаружения коротких замыканий и выхода за пределы диапазона;
- Индикация: LED-индикаторы состояния каналов и питания;
- Конфигурация: Настройка через ПО ABB Control Builder M.
Преимущества и особенности ABB DSAO120 57120001-EY
ABB DSAO120 57120001-EY выделяется среди модулей аналоговых выходов благодаря:
- Высокой точности: Погрешность ≤0,1% и линейность ≤0,01% гарантируют точное регулирование параметров в критических процессах (например, температурная стабильность в химических реакторах).
- Гибкости настройки: Возможность выбора типа сигнала (4–20 мА или 0–10 В) для каждого канала позволяет использовать модуль с различными исполнительными устройствами без дополнительных адаптеров.
- Изоляцией каналов: Индивидуальная изоляция каналов предотвращает взаимные помехи, особенно важно при подключении устройств, работающих на разных уровнях напряжения (например, датчики и высоковольтные клапаны).
- Интеграции с ABB контроллерами: Специальная оптимизация для AC800M и других систем ABB сокращает время настройки и обеспечивает минимальную задержку передачи сигналов.
Примеры применения ABB DSAO120 57120001-EY
ABB DSAO120 57120001-EY используется в следующих сферах:
- Химическая промышленность: Регуляция расхода реагентов — модуль передает аналоговые сигналы на регулирующие клапаны, поддерживая заданное давление в трубопроводах.
- Теплосетевые системы: Управление котлами — ABB DSAO120 57120001-EY регулирует мощность горева через сигналы на дроссели, основываясь на данных датчиков температуры воды.
- Металлургия: Управление скоростью прокатных роликов — аналоговые сигналы модуля регулируют частотный преобразователь, обеспечивая постоянную толщину металлического листа.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens SM 332, Rockwell 1756-OF8H) ABB DSAO120 57120001-EY имеет преимущества:
| Параметр сравнения | ABB DSAO120 57120001-EY | Siemens SM 332 | Rockwell 1756-OF8H |
|---|---|---|---|
| Количество каналов | 4 | 4 | 8 |
| Разрешение | 16 бит | 12 бит | 16 бит |
| Погрешность | ≤0,1% | ≤0,5% | ≤0,1% |
| Совместимость | ABB AC800M, PLC ABB | Siemens S7-300 | Allen-Bradley ControlLogix |
ABB DSAO120 57120001-EY предпочтителен для систем ABB, где требуется высокая точность и гибкость настройки сигналов.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Критические регулирующие процессы: Для химической, нефтегазовой и металлургической промышленности ABB DSAO120 57120001-EY обеспечивает необходимую точность сигналов.
- Системы с ABB AC800M: При использовании с контроллерами AC800M модуль демонстрирует максимальную совместимость и минимальные задержки.
- Разные типы исполнительных устройств: Если требуется управление как двигателями (4–20 мА), так и клапанами (0–10 В), его настраиваемые каналы избавляют от покупки отдельных модулей.
Меры предосторожности
- Кабелирование: Использовать экранированные кабели для аналоговых сигналов, особенно на больших расстояниях (свыше 20 м), чтобы уменьшить электромагнитные помехи.
- Проверка полярности: При подключении 4–20 мА убедиться в правильной полярности — неправильное соединение может привести к повреждению канала.
- Загрузка: Не превышать максимальный ток 25 мА на выходе — для мощных устройств использовать промежуточные усилители.
- Диагностика: Регулярно проверять состояние через Control Builder M — своевременное обнаружение коротких замыканий предотвращает перегрев модуля.
