Описание

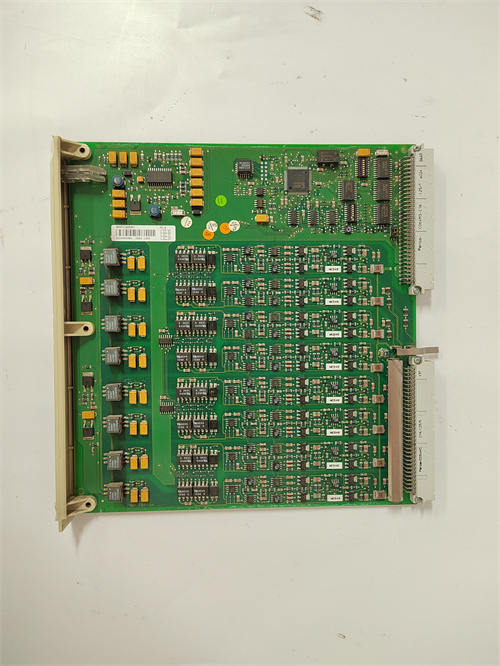

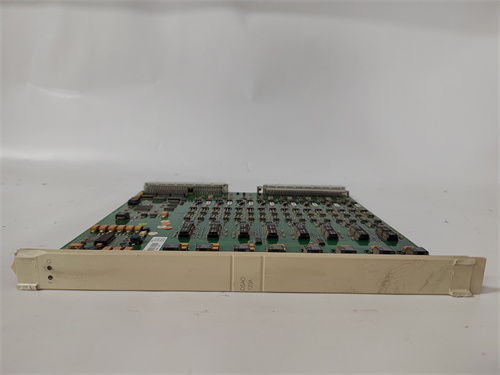

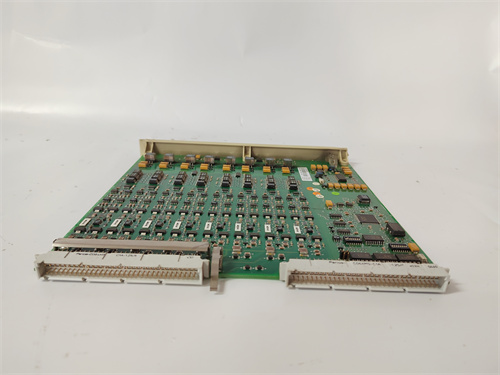

Общая информация о продукте ABB DSAO120 57120001-EY
ABB DSAO120 57120001-EY — это промышленный аналоговый выходной модуль (Analog Output Module) из линейки контроллеров ABB AC 800M, предназначенный для преобразования цифровых сигналов от центрального процессора (например, ABB PM861K01) в аналоговые сигналы (4–20 мА DC или 0–10 В DC) для управления исполнительными устройствами: регулирующими клапанами, приводами, нагревателями и другими аналоговыми механизмами. Он обеспечивает высокую точность и стабильность выходных сигналов, что делает ABB DSAO120 57120001-EY незаменимым в отраслях с требованиями к точной регулировке процессов: химическая промышленность (регуляция реактивных процессов), нефтегазовая промышленность (управление давлением в трубопроводах), энергетика (регуляция параметров турбин и котлов) и пищевая промышленность (контроль температуры и уровня сыпучих материалов).
Основная задача ABB DSAO120 57120001-EY — передавать точные аналоговые команды от контроллера к исполнительным устройствам, даже в условиях электромагнитных помех и перепадов температуры. Модуль оснащен высокоточными цифро-аналоговыми преобразователями (ЦАП) и встроенными фильтрами, что гарантирует ошибку измерения не более ±0,1% от полного диапазона. Например, в химическом заводе ABB DSAO120 57120001-EY используется для регулировки подачи реактива в смеситель: контроллер ABB PM861K01 отправляет цифровой сигнал, соответствующий требуемому расходу реактива (50% от максимального), ABB DSAO120 57120001-EY преобразует его в аналоговый сигнал 12 мА DC и передает его на электропривод регулирующего клапана. Благодаря стабильности сигнала ABB DSAO120 57120001-EY поддерживает расход реактива с точностью ±0,5%, что критично для получения продукта нужного качества. Также ABB DSAO120 57120001-EY поддерживает горячее замену (hot-swap), позволяя заменить модуль без остановки процесса — это важно для непрерывных производств, где остановка может привести к потере продукции.
ABB DSAO120 57120001-EY имеет модульную конструкцию для монтажа в шасси ABB AC 800M и класс защиты IP20 (для установки в закрытые шкафы управления). При интеграции с ABB DSAO120 57120001-EY формируется цепь аналогового управления: контроллер ABB PM861K01 → ABB DSAO120 57120001-EY → исполнительное устройство (регулирующий клапан) → датчик обратной связи. Полная информация о ABB DSAO120 57120001-EY доступна на официальном ресурсе: [ссылка на ABB DSAO120 57120001-EY](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSAO120 57120001-EY
Промышленный аналоговый выходной модуль ABB DSAO120 57120001-EY характеризуется следующими ключевыми параметрами:
- Тип устройства: Аналоговый выходной модуль для контроллеров ABB AC 800M, линейки ABB Industrial Automation, артикулы DSAO120, 57120001-EY.
Параметры выходных каналов
- Количество каналов: 4 независимых аналоговых выходных канала;
- Типы выходных сигналов (настраиваемые для каждого канала):
- Ток: 4–20 мА DC (диапазон нагрузки 250–750 Ом);
- Напряжение: 0–10 В DC (диапазон нагрузки ≥10 кОм);
- Точность сигнала: ±0,1% от полного диапазона (при температуре 25 °C);
- Разрешение ЦАП: 16 бит;
- Линейность: ±0,05% от полного диапазона;
- Температурная 드рифт: ≤50 ppm/°C (относительно 25 °C);
- Время установки сигнала: ≤10 мс (до 99% от конечного значения).
Параметры коммуникации и питания
- Интерфейс с контроллером: Внутренняя шина ABB AC 800M (Profinet-based), скорость передачи данных до 1 Гбит/с;
- Питание: 24 В DC (диапазон 19,2–30 В DC), потребление ≤5 ВА;
- Изоляция: Электрическая изоляция каналов друг от друга и от шины коммуникации (250 В AC, 1 мин);
- Защита от помех: Соответствует стандарту EN 61000-6-2 (иммунитет к электромагнитным помехам).
Параметры эксплуатации
- Класс защиты корпуса: IP20;
- Температурный диапазон работы: -20 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Метод монтажа: Модульный монтаж в шасси ABB AC 800M (ширина 1 модуль — 18 мм);
- Вес: ≈0,15 кг;
- Сертификации: IEC 61131-2 (стандарт для модулей ПЛК), CE, UL, CSA, RoHS.
Преимущества и особенности ABB DSAO120 57120001-EY
ABB DSAO120 57120001-EY выделяется среди аналоговых выходных модулей благодаря трем ключевым преимуществам:
-
Высокая точность и стабильность сигналов
Благодаря 16-битному ЦАП и точной калибровке на заводе ABB DSAO120 57120001-EY обеспечивает ошибку сигнала не более ±0,1% и температурную 드рифт ≤50 ppm/°C — это значительно лучше, чем у модулей с 12-битным разрешением (ошибка ±0,5%). Например, в нефтегазовом трубопроводе ABB DSAO120 57120001-EY управляет давлением (диапазон 0–100 атм) через сигнал 4–20 мА: при температуре окружающей среды от -10 °C до +50 °C дрейф сигнала не превышает 0,2 атм, что гарантирует безопасную эксплуатацию трубопровода (без передавления или недостаточного давления). -
Гибкая конфигурация и независимые каналы
Каждый из 4 каналов ABB DSAO120 57120001-EY можно независимо настроить под тип сигнала (4–20 мА или 0–10 В) и диапазон нагрузки — это позволяет подключать к одному модулю разные исполнительные устройства (например, один канал для регулирующего клапана 4–20 мА, другой для нагревателя 0–10 В). Конфигурация осуществляется через ПО ABB Control Builder — не требуется физическое переключение джамперов, что упрощает настройку и снижает риск ошибок при монтаже. -
Отказоустойчивость и удобство обслуживания
Поддержка горячей замены (hot-swap) позволяет заменить ABB DSAO120 57120001-EY без остановки системы — критично для непрерывных процессов (например, нефтеперекачивание, химическая синтез). Дополнительно встроенная система самодиагностики контролирует состояние каждого канала: при обнаружении неисправности (например, короткое замыкание на выходе) модуль отправляет предупреждение в контроллер ABB PM861K01 и автоматически блокирует проблемный канал, сохраняя работу остальных. Это сокращает время диагностики и восстановления на 40–50% по сравнению с модулями без самодиагностики.
Примеры применения ABB DSAO120 57120001-EY
ABB DSAO120 57120001-EY широко используется в системах, требующих точной аналоговой регулировки:
1. Химическая промышленность: Регуляция реактивного процесса
В химическом заводе ABB DSAO120 57120001-EY управляет процессом синтеза полимера, где требуется контроль температуры реактора (0–200 °C) и подачи катализатора (0–10 л/ч):
- Канал 1: Преобразует сигнал контроллера ABB PM861K01 в 4–20 мА DC для электропривода регулирующего клапана подачи охлаждающей воды (сигнал 4 мА = клапан закрыт, 20 мА = клапан открыт);
- Канал 2: Преобразует сигнал в 0–10 В DC для привода насоса катализатора (0 В = насос остановлен, 10 В = максимальный расход 10 л/ч);
- Благодаря точности ±0,1% ABB DSAO120 57120001-EY поддерживает температуру реактора с погрешностью ±0,2 °C и расход катализатора ±0,05 л/ч — это гарантирует полимера с стабильной молекулярной массой.
2. Нефтегазовая промышленность: Управление давлением в трубопроводах
В нефтеперекачивающем трубопроводе ABB DSAO120 57120001-EY регулирует давление нефти (0–150 атм):
- Контроллер ABB PM861K01 получает данные о давлении от аналогового входного модуля (4–20 мА) и вычисляет требуемое положение регулирующего клапана;
- ABB DSAO120 57120001-EY преобразует цифровой сигнал контроллера в 4–20 мА DC, передавая его на электропривод клапана;
- При падении давления ниже установленного уровня (например, 80 атм) сигнал увеличивается до 15 мА — клапан открывается больше, восстанавливая давление; при превышении — сигнал снижается до 8 мА — клапан закрывается частично.
Изоляция каналов ABB DSAO120 57120001-EY защищает сигналы от помех от высоковольтных линий, проходящих рядом с трубопроводом.
3. Энергетика: Регуляция параметров котла ТЭС
В 500 МВт теплоэлектростанции ABB DSAO120 57120001-EY управляет подачей мазута в котел:
- Канал 1: Сигнал 4–20 мА DC для электропривода регулирующего клапана подачи мазута (20 мА = максимальный расход 50 т/ч);
- Канал 2: Сигнал 0–10 В DC для управления вентилятором подачи воздуха (10 В = максимальная скорость вентилятора);
- ABB DSAO120 57120001-EY поддерживает соотношение мазут/ воздух = 1:10 с точностью ±0,2, что обеспечивает полное сжигание мазута и снижает выбросы CO₂ на 3%.
Сравнение с конкурентами
ABB DSAO120 57120001-EY превосходит аналогичные аналоговые выходные модули по ключевым параметрам:
| Параметр сравнения | ABB DSAO120 57120001-EY | Siemens SIMATIC ET 200SP AI 4x13bit (6ES7134-6HB00-0CA1) | Schneider Modicon M340 BMXAO0400 |
|---|---|---|---|
| Разрешение ЦАП | 16 бит | 13 бит | 14 бит |
| Точность сигнала | ±0,1% от полного диапазона | ±0,5% от полного диапазона | ±0,2% от полного диапазона |
| Температурная 드рифт | ≤50 ppm/°C | ≤100 ppm/°C | ≤80 ppm/°C |
| Количество каналов | 4 (независимые) | 4 (независимые) | 4 (независимые) |
| Горячая замена | Да | Нет | Нет |
| Время установки сигнала | ≤10 мс | ≤20 мс | ≤15 мс |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Процессы с высокими требованиями к точности: Для химических реакций, регулировки давления в нефтепроводах или параметров котлов — ABB DSAO120 57120001-EY с 16-битным ЦАП и точностью ±0,1% гарантирует стабильность процессов и качество продукции.
- Непрерывные производства: Если остановка процесса стоит >50 000 руб/час (например, нефтеперекачивание, химический синтез) — горячая замена ABB DSAO120 57120001-EY исключает потери при обслуживании.
- Смешанные типы исполнительных устройств: Если нужно управлять как устройствами на токе (4–20 мА), так и на напряжении (0–10 В) — независимая настройка каналов ABB DSAO120 57120001-EY упрощает интеграцию и снижает количество модулей в системе.
Меры предосторожности
- Регулярная калибровка: Раз в год калибруйте ABB DSAO120 57120001-EY с использованием эталонного источника сигналов (например, ABB CalMaster). Это поддерживает точность ±0,1% и предотвращает дрейф параметров из-за времени эксплуатации.
- Защита от короткого замыкания: Не допускайте короткого замыкания выходных каналов ABB DSAO120 57120001-EY — это может привести к повреждению ЦАП. Используйте предохранители на каждом канале (по 0,5 А).
- Контроль температуры и влажности: Устанавливайте модуль в шкафы с принудительным охлаждением — температура не должна превышать 70 °C. Избегайте попадания конденсата на модуль, так как это нарушит изоляцию и вызовет сбой.
