Описание

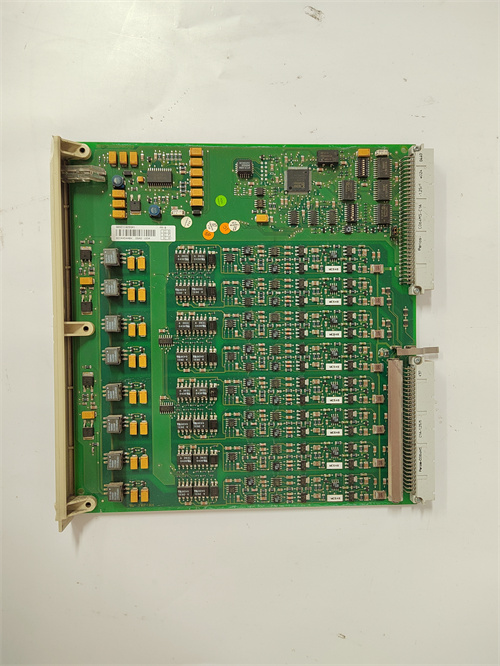

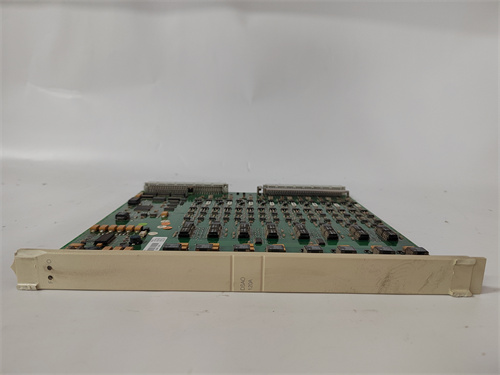

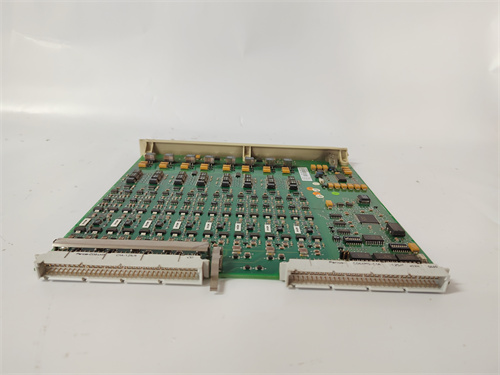

Общая информация о продукте ABB DSAO120A 3BSE018293R1
ABB DSAO120A 3BSE018293R1 — это промышленный аналоговый выходной модуль (analog output module) из линейки ABB Advant OCS, предназначенный для преобразования цифровых сигналов контроллеров в аналоговые напряжения/токи для управления исполнительными механизмами (регулирующие клапаны, дроссели, приводы сервоуправления). Он обеспечивает высокую точность сигнала и стабильную работу в агрессивных промышленных условиях, что делает ABB DSAO120A 3BSE018293R1 незаменимым в отраслях: энергетика (управление лопастями турбин, регулировка давления пара), нефтегазовая промышленность (контроль расхода сырья в реакторах), химическая промышленность (дозировка катализаторов) иpharmaceutics (автоматизация линий препаратопроизводства).
Основная функция ABB DSAO120A 3BSE018293R1 — принимать цифровые команды от контроллеров (например, ABB PM645B, ABB PPC380AE01), преобразовывать их в стандартные аналоговые сигналы (4–20 мА или 0–10 В DC) и передавать их в исполнительные механизмы. Модуль имеет 2 независимых канала, каждый с индивидуальной настройкой типа сигнала и защитой от перегрузки, что позволяет параллельно управлять двумя различными устройствами. Например, в нефтеперерабатывающем заводе ABB DSAO120A 3BSE018293R1 управляет двумя регулирующими клапанами колонны дистилляции: контроллер ABB PPC380AE01 отправляет цифровую команду «открыть клапан на 50%», ABB DSAO120A 3BSE018293R1 преобразует её в ток 12 мА (среднее значение диапазона 4–20 мА) и подаёт на привод клапана. При перегреве канала или коротком замыкании ABB DSAO120A 3BSE018293R1 автоматически ограничивает ток (до 25 мА) и отправляет сигнал ошибки в контроллер, предотвращая повреждение модуля и клапана. Благодаря высокой линейности (≤0,1% полного диапазона) ABB DSAO120A 3BSE018293R1 гарантирует точное соответствие между цифровой командой и аналоговым выходом, критично для процессов с строгими требованиями к дозировке (например,pharmaceutics).
ABB DSAO120A 3BSE018293R1 имеет компактную модульную конструкцию (для монтажа в шасси ABB Advant OCS) и класс защиты корпуса IP20 (для шкафов управления), а также устойчивость к электромагнитным помехам и температурным колебаниям. При интеграции с ABB DSAO120A 3BSE018293R1 формируется цепь аналогового управления: контроллер → модуль ABB DSAO120A 3BSE018293R1 → исполнительный механизм. Полная информация о ABB DSAO120A 3BSE018293R1 доступна на официальном ресурсе: [ссылка на ABB DSAO120A 3BSE018293R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB DSAO120A 3BSE018293R1
Промышленный аналоговый выходной модуль ABB DSAO120A 3BSE018293R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Аналоговый выходной модуль (AO) для системы ABB Advant OCS, артикул 3BSE018293R1.
Параметры каналов и сигналов
- Количество каналов: 2 независимых аналоговых выхода;
- Типы выходных сигналов (настраиваемые):
- Ток: 4–20 мА DC (диапазон измерения), максимальный ток 25 мА (при перегрузке);
- Напряжение: 0–10 В DC (диапазон измерения), максимальное напряжение 12 В DC;
- Точность: ≤0,1% полного диапазона (при 25 °C);
- Линейность: ≤0,05% полного диапазона — минимальное искажение сигнала;
- Температурная 드рифт: ≤0,01% полного диапазона/°C (в диапазоне -25 °C до +60 °C) — стабильность параметров при температурных колебаниях;
- Время перехода: ≤10 мс (от 0% до 100% сигнала) — быстрая реакция на изменения команды;
- Защита каналов: От короткого замыкания (ток ограничен до 25 мА), от перепадам напряжения (до 15 В DC).
Параметры коммуникаций и эксплуатации
- Интерфейс с контроллером: Подключение через шасси ABB Advant OCS (сигнальная шина Profibus DP);
- Диагностика: Поддержка дистанционной диагностики (состояние канала, ошибки перегрузки/корошего замыкания);
- Индикаторы: Светодиодные (для каждого канала: «активен» — зелёный, «ошибка» — красный; общая индикация питания);
- Питание модуля: 24 В DC (диапазон 19,2–28,8 В DC), потребление ≤30 мА;
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Средне время между отказами (MTBF): >450 000 часов (по стандарту MIL-HDBK-217F);
- Габариты: 90 мм × 150 мм × 20 мм (ширина × высота × глубина) — подходит для шасси ABB Advant OCS;
- Вес: ≈0,15 кг;
- Сертификации: IEC 61131-2 (стандарт для аналоговых модулей), CE, UL, CSA, ATEX (для опасных зон 2).
Преимущества и особенности ABB DSAO120A 3BSE018293R1
ABB DSAO120A 3BSE018293R1 выделяется среди аналоговых выходных модулей благодаря следующим уникальным преимуществам:
- Высокая точность и стабильность: Точность ≤0,1% и температурная 드рифт ≤0,01%/°C гарантируют, что ABB DSAO120A 3BSE018293R1 передаёт сигналы с минимальным искажением даже при агрессивных температурных условиях. Это критично для процессов, где небольшие отклонения сигнала могут привести к браку (например, дозировка лекарств вpharmaceutics или точное регулирование давления в реакторах).
- Гибкость настройки сигналов: Возможность выбора между токовыми (4–20 мА) и напряжёвыми (0–10 В DC) сигналами делает ABB DSAO120A 3BSE018293R1 универсальным — он подходит для большинства исполнительных механизмов (регулирующие клапаны с токовым приводом, дроссели с напряжёвыми управлением). Каждый канал настраивается независимо, что позволяет управлять различными устройствами в одной системе.
- Автоматическая защита и диагностика: Защита от короткого замыкания (ток ≤25 мА) предотвращает повреждение ABB DSAO120A 3BSE018293R1 и исполнительных механизмов при неправильном подключении. Дистанционная диагностика через контроллер позволяет операторам быстро выявлять ошибки (например, обрыв кабеля к клапану) без остановки процесса, снижая время простоя.
- Устойчивость к электромагнитным помехам: Модуль имеет высокую иммунитет к электромагнитным помехам (класс EN 61000-6-2), что позволяет использовать ABB DSAO120A 3BSE018293R1 в шумных промышленных средах — например, на металлургических цехах или энергетических станциях, где помехы от электродвигателей или трансформаторов могут искажать аналоговые сигналы.
- Совместимость с системами ABB: ABB DSAO120A 3BSE018293R1 полностью интегрируется с контроллерами ABB Advant OCS (например, ABB PM645B) и DCS ABB Symphony Plus — не требуется дополнительные драйверы или шлюзы. Это упрощает установку и настройку, а также гарантирует синхронизацию между модулем и контроллером в режиме реального времени.
Примеры применения ABB DSAO120A 3BSE018293R1
ABB DSAO120A 3BSE018293R1 широко используется в различных отраслях промышленности:
- Pharmaceutics (линия препаратопроизводства): В фармацевтическом заводе ABB DSAO120A 3BSE018293R1 управляет дозировочными насосами для лекарственных компонентов. Контроллер ABB PM645B отправляет команду «дозировать 2 мл компонента А», ABB DSAO120A 3BSE018293R1 преобразует её в ток 8 мА (25% диапазона 4–20 мА) и подаёт на насос. Высокая точность модуля (≤0,1%) гарантирует, что дозировка соответствует требованиям FDA (погрешность ≤0,02 мл), предотвращая выпуск некачественных препаратов. При перегрузке насоса ABB DSAO120A 3BSE018293R1 ограничивает ток и сигнализирует об ошибке.
- Энергетика (турбина ГЭС): В газовой электростанции ABB DSAO120A 3BSE018293R1 управляет направляющими лопастями турбины. Контроллер ABB PPC380AE01 регулирует угол наклона лопастей в зависимости от требуемой мощности: при необходимости увеличить мощность на 10% контроллер отправляет команду, ABB DSAO120A 3BSE018293R1 преобразует её в напряжение 5 В DC (50% диапазона 0–10 В DC) и подаёт на сервопривод лопастей. Температурная стабильность модуля гарантирует работу даже при перепадах температуры в шкафу управления (-10 °C до +50 °C).
- Нефтегазовая промышленность (реактор синтеза): На нефтеперерабатывающем заводе ABB DSAO120A 3BSE018293R1 управляет регулирующим клапаном подачи катализатора в реактор. Контроллер ABB PM645B поддерживает концентрацию катализатора на уровне 5%: при падении концентрации контроллер увеличивает команду, ABB DSAO120A 3BSE018293R1 подаёт ток 16 мА (75% диапазона 4–20 мА) на клапан, открывая его шире. Защита от короткого замыкания предотвращает повреждение клапана при нештатном ситуации (например, перепад напряжения в цепи).
Сравнение с конкурентами
В сравнении с аналогичными аналоговыми выходными модулями других брендов ABB DSAO120A 3BSE018293R1 имеет явные преимущества:
| Параметр сравнения | ABB DSAO120A 3BSE018293R1 | Siemens SM 332 (6ES7332-5HD01-0AB0) | Rockwell 1794-OA8I |
|---|---|---|---|
| Количество каналов | 2 | 4 | 8 |
| Точность | ≤0,1% полного диапазона | ≤0,2% полного диапазона | ≤0,15% полного диапазона |
| Температурная 드рифт | ≤0,01%/°C | ≤0,02%/°C | ≤0,015%/°C |
| Типы сигналов | 4–20 мА / 0–10 В DC (настраиваемые) | 4–20 мА / 0–10 В DC (настраиваемые) | 4–20 мА (только) |
| Защита от короткого замыкания | Да (ток ≤25 мА) | Да (ток ≤30 мА) | Да (ток ≤28 мА) |
| MTBF | >450 000 часов | >400 000 часов | >380 000 часов |
| Совместимость с ABB | Полная (Advant OCS, Symphony Plus) | Ограниченная (требует шлюза) | Ограниченная (требует шлюза) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Процессы с высокими требованиями к точности: Дляpharmaceutics, химической синтеза или регулировки турбин — ABB DSAO120A 3BSE018293R1 с точностью ≤0,1% и низкой температурной дрифтом обеспечивает стабильность сигнала, лучше чем модули с большей погрешностью.
- Системы с различными исполнительными механизмами: Если нужно управлять устройствами с токовым (4–20 мА) и напряжёвыми (0–10 В DC) приводами — ABB DSAO120A 3BSE018293R1 с настраиваемыми каналами подходит лучше модулей, поддерживающих только один тип сигнала.
- Интеграция с существующими системами ABB: Для установок ABB Advant OCS или DCS Symphony Plus — ABB DSAO120A 3BSE018293R1 обеспечивает плавающую интеграцию, не требуя дополнительных настроек или адаптеров. Это сокращает время установки и снижает риск несовместимости.
Меры предосторожности
- Проверка соответствия сигнала и привода: Перед подключением убедитесь, что тип сигнала (4–20 мА / 0–10 В DC) ABB DSAO120A 3BSE018293R1 соответствует требованиям исполнительного механизма. Подключение напряжёвышего сигнала к приводу, рассчитанному на ток, может привести к повреждению.
