Описание

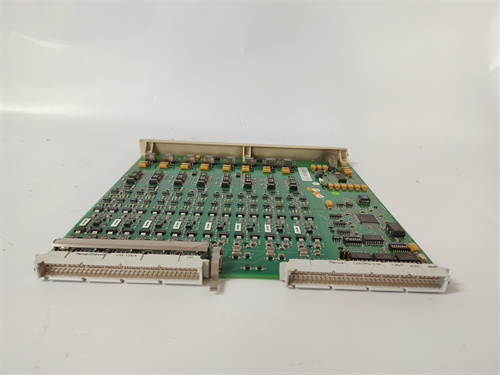

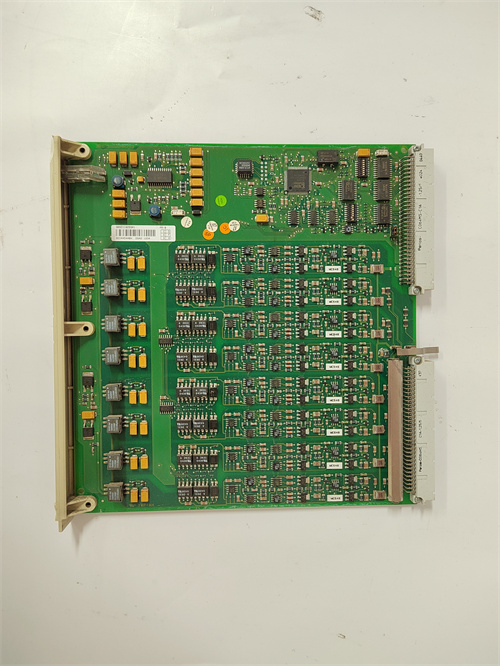

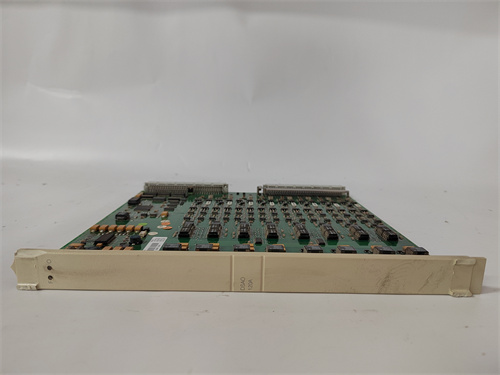

Общая характеристика продукта: ABB DSAO120A 3BSE018293R1
Первым делом рассмотрим промышленный модуль аналоговых выходов для систем автоматизации ABB — ABB DSAO120A 3BSE018293R1, относящийся к серии ABB S800 I/O (специализирующейся на высоконадежных, распределенных решениях для критических процессов в энергетике, нефтегазе, химической и пищевой промышленности). Это устройство предназначено для генерации аналоговых сигналов (токовых или напряжностных) для управления исполнительными механизмами: электроприводами клапанов, регулирующими вентиляторами, дроссельными заслонками и другими устройствами, требующими плавной регулировки. ABB DSAO120A 3BSE018293R1 сочетает в себе высокую точность сигнала, надежную защиту от помех и простоту интеграции с контроллерами ABB, становясь ключевым элементом для объектов, где требуется точное управление технологическими параметрами (например, температура в реакторах, давление в трубопроводах, уровень жидкостей в резервуарах).
ABB DSAO120A 3BSE018293R1 гарантирует стабильность выходного сигнала даже при перепадах напряжения в сети: например, на нефтеперерабатывающем заводе ABB DSAO120A 3BSE018293R1 генерирует токовой сигнал 4–20 мА для регулировки электропривода клапана топлива, поддерживая точность сигнала ≤±0.1% от полного диапазона (FSR) при колебаниях входного питания 24 В DC на ±10%. Благодаря 16-битному ЦАП (цифро-аналоговому преобразователю) ABB DSAO120A 3BSE018293R1 улавливает минимальные изменения управляющих сигналов от контроллера (например, шаг 0.001 мА для диапазона 4–20 мА), что критично для плавной регулировки клапанов и предотвращения скачков технологических параметров. Также ABB DSAO120A 3BSE018293R1 оснащено galvanic изоляцией 250 В АЦП между модулем и шиной S800 I/O, защищая выходные сигналы от шунтирующих токов и электромагнитных помех (например, от электродвигателей насосов), предотвращая искажения и ложные команды к исполнительным механизмам.
Особенно стоит отметить, что ABB DSAO120A 3BSE018293R1 монтажается на стандартную DIN-рейли и автоматически распознается контроллерами ABB (например, AC 800M, Freelance) через шину S800 I/O — нет необходимости в ручной настройке адресов или установке дополнительных драйверов. Это сокращает время commissioning системы до 1–2 часов, что важно для объектов с ограниченным временем простоя (например, пищевые заводы, лабораторные установки по контролю качества). Полную информацию о ABB DSAO120A 3BSE018293R1, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB DSAO120A 3BSE018293R1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB DSAO120A 3BSE018293R1
Технические характеристики ABB DSAO120A 3BSE018293R1 соответствуют стандартам IEC 61131-2 (для модулей I/O) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль аналоговых выходов для системы ABB S800 I/O |
| Параметры выходных сигналов | • Количество каналов: 2 (независимые, настраиваемые) • Поддерживаемые типы сигнала: 4–20 мА DC, 0–20 мА DC, 0–10 В DC, ±10 В DC • Разрешение ЦАП: 16 бит • Погрешность сигнала: ≤±0.1% FSR (при 25 °C); ≤±0.2% FSR (0–60 °C) • Напряжение на нагрузку (для токовых сигналов): Максимальное 30 В DC • Максимальный выходной ток (на канал): 20 мА (постоянный), 50 мА (кратковременный, ≤1 с) |
| Защитные функции | • Galvanic изоляция: 250 В АЦП (между каналами, между модулем и шиной S800 I/O) • Защита от короткого замыкания: Токовое ограничение (≤50 мА) + сигнал аварии в контроллер • Защита от электромагнитных помех: EMC-класс A (по EN 61000-6-2) • Защита от перегрева: Отключение при температуре корпуса >70 °C (автоматическое восстановление) |
| Связь с контроллером | • Интерфейс: Шина S800 I/O (Profinet RT / Modbus TCP) • Протокол передачи: Profinet RT, Modbus TCP • Максимальное расстояние до контроллера: 100 м (кабель Cat5e) • Время обновления сигнала: ≤10 мс (на канал) |
| Питание | • Напряжение: 24 В DC (диапазон: 19.2–30 В DC) • Потребление: ≤4 ВА • Максимальный входной ток: ≤0.17 А |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, согласно EN 50022) • Корпус: Пластик UL94 V-0 (негорючее) с продольными отверстиями для вентиляции • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 22 × 110 × 115 мм • Вес: ~0.16 кг • Индикаторы: LED питания (зеленый — включено), LED статуса каналов (зеленый — сигнал активен), LED аварии (красный — короткое замыкание/перегрев) |
| Экологические параметры | • Температурный диапазон работы: -25 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS |
Преимущества и особенности ABB DSAO120A 3BSE018293R1
-
Высокая точность и стабильность выходного сигнала
16-битное разрешение ЦАП и погрешность ≤±0.1% FSR делают ABB DSAO120A 3BSE018293R1 идеальным для приложений, где требуется микропрецизия — например, регулировка температуры в фармацевтических реакторах (отклонение ≤0.1 °C) или давления в газовых трубопроводах (отклонение ≤0.01 МПа). Даже при колебаниях входного питания или температуры окружающей среды сигнал сохраняет стабильность, что предотвращает скачки технологических параметров и улучшает качество продукции. -
Надежные защитные функции и устойчивость к помехам
Комплексная защита (galvanic изоляция, токовое ограничение, защита от перегрева) делает ABB DSAO120A 3BSE018293R1 отказоустойчивым даже в суровых промышленных условиях. Например, при коротком замыкании в цепи исполнительного механизма (например, электропривод клапана) модуль ограничивает ток до 50 мА, предотвращая выгорание компонентов, а сигнал аварии в контроллер позволяет операторам быстро устранить проблему. Galvanic изоляция 250 В АЦП также защищает контроллер от возможного попадания высокого напряжения из цепи исполнителя. -
Гибкость и простота интеграции
Поддержка четырех типов выходных сигналов (4–20 мА, 0–20 мА, 0–10 В, ±10 В) позволяет ABB DSAO120A 3BSE018293R1 работать с большинством промышленных исполнительных механизмов — нет необходимости в дополнительных адаптерах (например, для токовых электроприводов используется 4–20 мА, для напряжностных вентиляторов — 0–10 В). Автоматическое распознавание контроллером ABB и отсутствие ручной настройки упрощают интеграцию: достаточно подключить модуль к шине S800 I/O и выбрать тип сигнала для каждого канала через программное обеспечение ABB Control Builder. -
Компактность и экономичность
С шириной 22 мм ABB DSAO120A 3BSE018293R1 занимает минимальное место на DIN-рейли, что позволяет монтировать несколько модулей в плотно заполненных шкафах (например, 4 модуля для 8 каналов аналоговых выходов). Низкое потребление энергии (≤4 ВА) и долговечность компонентов (срок службы 10+ лет) делают модуль экономически выгодным — снижаются затраты на электроэнергию и замену оборудования.
Примеры применения ABB DSAO120A 3BSE018293R1
- Химическая промышленность: Регулировка температуры реакторов
На химическом заводе ABB DSAO120A 3BSE018293R1 используется для управления электроприводом дроссельной заслонки нагревательного элемента реактора:
- Контроллер AC 800M отправляет управляющую команду, а ABB DSAO120A 3BSE018293R1 генерирует токовой сигнал 4–20 мА (4 мА — заслонка закрыта, 20 мА — полностью открыта) с точностью ±0.05% FSR;
- При колебании температуры реактора на 0.5 °C контроллер корректирует сигнал на 0.1 мА, и ABB DSAO120A 3BSE018293R1 плавно регулирует заслонку, поддерживая температуру в диапазоне 80 ± 0.1 °C — критично для синтеза химических соединений.
- Нефтегаз: Управление давлением в трубопроводах
На нефтепроводе ABB DSAO120A 3BSE018293R1 управляет электроприводом клапана регулирования давления:
- Модуль генерирует сигнал 0–10 В DC (0 В — клапан закрыт, 10 В — открыт), поддерживая давление в трубопроводе 5 МПа с точностью ±0.02 МПа;
- Galvanic изоляция ABB DSAO120A 3BSE018293R1 защищает сигнал от помех от электродвигателей насосов, предотвращая ложные открытия/закрытия клапана и скачки давления.
- Пищевая промышленность: Регулировка уровня жидкостей
На пищевом заводе ABB DSAO120A 3BSE018293R1 используется для управления электроприводом насоса подачи сахарного раствора в резервуар:
- При снижении уровня раствора контроллер Freelance отправляет команду, и ABB DSAO120A 3BSE018293R1 увеличивает токовой сигнал до 15 мА (насос работает на 70% мощности), плавно восстанавливая уровень;
- Защита от короткого замыкания предотвращает повреждение модуля при случайном замыкании в цепи насоса, что сокращает время простоя до 30 минут.
Сравнение с конкурентами
Сравним ABB DSAO120A 3BSE018293R1 с промышленным модулем аналоговых выходов Siemens SIMATIC ET 200SP AO 2x13bit (6ES7135-6HB00-0CA0) — аналогом для систем Siemens S7-1200/S7-1500:
| Параметр | ABB DSAO120A 3BSE018293R1 | Siemens ET 200SP 6ES7135-6HB00-0CA0 |
|---|---|---|
| Количество каналов | 2 | 2 |
| Разрешение ЦАП | 16 бит | 13 бит |
| Погрешность сигнала | ≤±0.1% FSR | ≤±0.3% FSR |
| Galvanic изоляция | 250 В АЦП (между каналами/шиной) | 250 В АЦП (только между шиной) |
| Поддерживаемые сигналы | 4–20 мА, 0–20 мА, 0–10 В, ±10 В | 4–20 мА, 0–10 В (только однонаправленные) |
| Температурный диапазон | -25 °C – +60 °C | 0 °C – +55 °C |
| Совместимость с ABB | Полная (S800 I/O, AC 800M/Freelance) | Требует адаптеров и настройки драйверов |
Вывод: ABB DSAO120A 3BSE018293R1 превосходит аналог Siemens по разрешению (16 бит против 13 бит), точности (≤±0.1% FSR против ≤±0.3% FSR) и диапазону рабочих температур (-25 °C – +60 °C против 0 °C – +55 °C). Также ABB DSAO120A 3BSE018293R1 поддерживает двунаправленные сигналы (±10 В) и обеспечивает изоляцию между каналами, что расширяет его применение. Для систем ABB S800 I/O это оптимальный выбор для точного управления исполнительными механизмами.
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB DSAO120A 3BSE018293R1 если:
- У вас установлена система ABB S800 I/O (с контроллерами AC 800M или Freelance) и требуется модуль аналоговых выходов с высокой точностью.
- Требуется управление исполнительными механизмами разных типов (токовые/напряжностные, однонаправленные/двунаправленные).
- Работа происходит в суровых условиях (низкие/высокие температуры, электромагнитные помех
