Описание

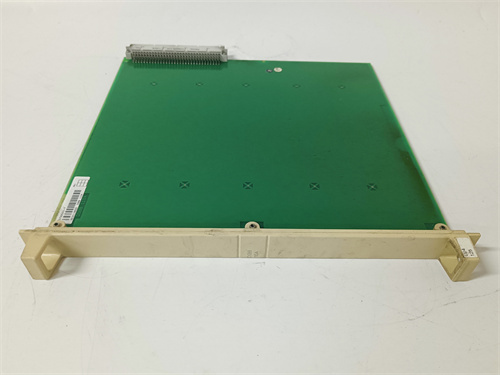

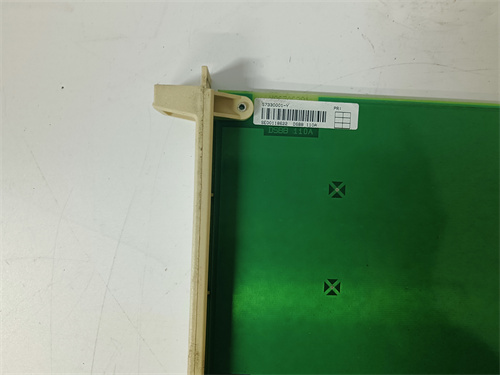

ABB DSBB110A (также маркируется как ABB 57330001-Y, ссылка на продукт: [вставьте ссылку]) — это промышленный цифровой сигнальный модуль (DSM) от компании ABB, разработанный для интеграции дискретных сигналов в распределенные системы управления процессами (DCS) серии ABB 800xA. ABB DSBB110A (57330001-Y) специализируется на считывании и передаче дискретных входных сигналов (статус сенсоров, кнопок, предохранителей) и формировании дискретных выходных сигналов (управление реле, клапанами, индикаторами), что делает его ключевым элементом в автоматизации нефтегазовых комплексов, химических заводов, тепловых электростанций (ТЭС) и других критических производственных объектов — где требуется высокая надежность передачи сигналов и совместимость с корпоративными DCS.
Описание продукта
ABB DSBB110A (57330001-Y) имеет симметричную конфигурацию из 8 дискретных входов и 8 дискретных выходов, оптимизированную для работы в условиях промышленной среды.
- Дискретные входы (8 шт.): Работают от напряжения 24 В ПЭ (диапазон 19.2–30 В ПЭ) и поддерживают подключение как активных (с источником питания), так и пассивных (без источника) сенсоров. Каждый вход имеет защиту от обратной полярности и короткого замыкания (лимит тока ≤30 мА), что предотвращает повреждение модуля при ошибках монтажа (например, неправильном подключении кабеля).
- Дискретные выходы (8 шт.): Представлены релейными контактами (нормально разомкнутые, NO) с номинальным током 2 А (при 250 В АС) или 5 А (при 30 В ПЭ). Выходы поддерживают «жесткое» отключение при авариях (например, при сбое DCS) и могут управлять низко- и среднемощными нагрузками — электромагнитными клапанами, сигнальными лампами или промежуточными реле.
Основной достоинством ABB DSBB110A — глубокая интеграция с DCS ABB 800xA и высокая безопасность. Модуль подключается к шине контроллеров DCS через интерфейс PROFIBUS DP (стандарт) или EtherNet/IP (по запросу), обеспечивая синхронную передачу данных с частотой обновления до 1 мс. Это позволяет операторам отслеживать статус входов/выходов в режиме реального времени и отправлять команды из панели управления DCS напрямую на ABB DSBB110A. Например, в нефтеперекачивающей станции ABB DSBB110A (57330001-Y) считывает сигналы от 4 датчиков уровня нефти (статус «полон»/«пустой») через входы и управляет 4 электромагнитными запорными клапанами через выходы: при достижении максимального уровня датчик отправляет сигнал в модуль, ABB DSBB110A передает данные в DCS 800xA, а DCS по команде закрывает соответствующий клапан — синхронная передача данных гарантирует, что задержка между сигналом датчика и действием клапана не превышает 2 мс, предотвращая переполнение резервуара.
ABB DSBB110A (57330001-Y) оснащен функционалом для диагностики и устойчивости работы:
- Самодиагностика: Модуль автоматически проверяет состояние своих компонентов (релей, входные каскады, коммуникационную шину) и отправляет сигналы об ошибках (например, короткое замыкание на выходе, обрыв кабеля на входе) в DCS. При обнаружении неисправности ABB DSBB110A блокирует проблемный выход (для предотвращения случайного включения нагрузки) и активирует общий сигнал ошибки на корпусе (красный светодиод) — это упрощает локализацию неисправностей и сокращает время ремонта.
- Галваническая изоляция: Все входы, выходы и коммуникационные линии имеют galvanic изоляцию 2500 В между собой и от корпуса модуля, что защищает сигналы от электромагнитных помех (например, от мощных насосов или трансформаторов) и перетоков тока. Это критично для применения в условиях сильных электромагнитных полей (например, в металлургических цехах или на буровых платформах).
- Прочность корпуса: ABB DSBB110A выполнен в металлическом корпусе с степенью защиты IP20 (для монтажа в шкафах) или IP65 (по запросу, для открытых площадок), что обеспечивает устойчивость к пыли, влаге и перепадам температуры (-20…+70 °C).
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Цифровой сигнальный модуль (DSM) |
| Маркировка | DSBB110A (57330001-Y) |
| Дискретные входы | 8 шт., 24 В ПЭ (19.2–30 В ПЭ), защита от короткого замыкания (≤30 мА) |
| Дискретные выходы | 8 шт., релейные контакты (NO), 2 А/250 В АС или 5 А/30 В ПЭ |
| Коммуникация | PROFIBUS DP (стандарт), EtherNet/IP (опционально) |
| Частота обновления данных | До 1 мс |
| Изоляция | 2500 В (между входами/выходами, коммуникацией и корпусом) |
| Степень защиты | IP20 (стандарт), IP65 (опционально) |
| Температурный диапазон | -20…+70 °C |
| Тип монтажа | DIN-рейл (35 мм) или панельное |
| Размеры (Ш×В×Г) | 120 × 80 × 65 мм |
| Совместимость | DCS ABB 800xA, контроллеры ABB AC500, программное обеспечение Control Builder |
Преимущества и особенности
- Интеграция с DCS ABB 800xA: Прямое соединение с шиной DCS обеспечивает синхронную передачу данных и управление из единой панели.
- Высокая безопасность: Galvanic изоляция 2500 В и защита от помех предотвращает повреждение модуля и связанных устройств.
- Самодиагностика: Автоматическая проверка компонентов и сигналы об ошибках в DCS упрощают обслуживание.
- Модульность: Возможность подключения дополнительных модулей (например, сигнальных ламп, вспомогательных контактов) расширяет функционал.
- Устойчивость к условиям: Корпус IP20/IP65 и широкий температурный диапазон адаптируют модуль к суровым промышленным средам.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Буровые платформы:
ABB DSBB110A (57330001-Y) контролирует статус систем безопасности на буровой платформе: 6 входов подключены к аварийным кнопкам (статус «нажата»/«не нажата»), 2 входа — к датчикам газа (статус «газ обнаружен»/«газ не обнаружен»). 6 выходов управляют сигнальными маячками (аварийное освещение), 2 выхода — к реле аварийного останова всех буровых установок. При нажатии аварийной кнопки сигнал поступает в ABB DSBB110A, модуль передает данные в DCS 800xA, а DCS активирует маячки и останавливает установки — изоляция 2500 В защищает сигналы от помех от буровых двигателей, предотвращая ложные срабатывания. -
Химическая промышленность — Реакторные зоны:
Модуль управляет вспомогательными системами химического реактора: 4 входа ABB DSBB110A считывают сигналы от датчиков давления (статус «норма»/«авария»), 4 входа — от датчиков температуры (статус «норма»/«перегрев»). 4 выхода управляют электромагнитными клапанами охлаждения, 4 выхода — к реле подачи инертного газа. При перегреве реактора датчик отправляет сигнал в ABB DSBB110A, модуль передает команду в DCS, а DCS включает клапан охлаждения и подачу инертного газа — быстрая частота обновления данных (1 мс) гарантирует, что реакция на перегрев происходит мгновенно, предотвращая взрыв. -
Энергетика — Тепловые электростанции (ТЭС):
ABB DSBB110A (57330001-Y) защищает турбинные установки ТЭС: 8 входов подключены к датчикам вибрации и температуры роторов (статус «норма»/«авария»), 8 выходов — к реле останова турбин и сигнальным лампам на панели управления. При превышении вибрации выше допустимого уровня датчик сигнализирует в ABB DSBB110A, модуль отсылает команду в DCS, а DCS останавливает турбину и включает красную лампу — корпус IP65 позволяет монтировать модуль вблизи турбин (где есть пыль и пар), не опасаясь повреждения.
Сравнение с конкурентами
| Параметр сравнения | ABB DSBB110A (57330001-Y) | Siemens SM 323 (для S7-1500) | Rockwell 1794-IB8/OA8 (для FlexLogix) |
|---|---|---|---|
| Количество I/O | 8 входов + 8 выходов | 8 входов + 8 выходов | 8 входов + 8 выходов |
| Тип выходов | Релейные (2 А/250 В АС) | MOSFET/релей (0.5 А/250 В АС) | Релейные (2 А/250 В АС) |
| Коммуникация | PROFIBUS DP/EtherNet/IP | PROFINET/EtherNet/IP | ControlNet/EtherNet/IP |
| Изоляция | 2500 В | 500 В | 2500 В |
| Степень защиты | IP20/IP65 | IP20 | IP20/IP67 |
| Совместимость с DCS | ABB 800xA (полная интеграция) | Siemens PCS 7 | Rockwell PlantPAx |
| Преимущество | Интеграция с ABB 800xA + изоляция 2500 В | Низкая стоимость | Совместимость с Rockwell 生态系统 |
ABB DSBB110A (57330001-Y) выделяется полной интеграцией с DCS ABB 800xA и высокой galvanic изоляцией (2500 В), что делает его идеальным для существующих объектов с ABB автоматикой. В отличие от Siemens SM 323, он имеет релейные выходы с большим током (2 А/250 В АС) и возможность монтажа в условиях влаги/пыли (IP65), что расширяет его применение в открытых промышленных зонах.
Рекомендации по выбору
ABB DSBB110A (57330001-Y) рекомендуется для:
- Объектов с DCS ABB 800xA: Нефтегазовые комплексы, химические заводы, ТЭС — где требуется синхронное управление и диагностика через единую DCS-панель.
- Критические системы безопасности: Аварийные останавливания, защита резервуаров, контроль давления/температуры — изоляция 2500 В и быстрая передача данных гарантируют надежность.
- Суровые промышленные условия: Открытые площадки (буровые платформы, ТЭС), зоны с пылью/влагой — корпус IP65 обеспечивает устойчивость к внешним воздействиям.
- Управление релейными нагрузками: Электромагнитные клапаны, сигнальные лампы, промежуточные реле — релейные выходы с током 2 А/250 В АС легко управляют такими устройствами.
Если требуется интеграция с DCS других производителей (Siemens PCS 7, Rockwell PlantPAx), выбирайте модули соответствующих брендов. Для небольших систем без DCS (например, автономные насосные станции) рассмотрите более компактные модели ABB AC500 с встроенными I/O.
Меры предосторожности
- Проверка полярности входов: Подключайте сенсоры к входам ABB DSBB110A с соблюдением полярности ( +24 В ПЭ к положительному выводу, 0 В — к отрицательному) — неправильная полярность может повредить входной каскад.
- Ограничение тока выходов: Не подключайте нагрузки с током >2 А (250 В АС) или >5 А (30 В ПЭ) — перегрузка приведет к плавлению релейных контактов.
- Избегание перегрева: Монтируйте модуль в шкафах с достаточным пространством для охлаждения (≥100 мм между модулями) — температура >70 °C снижает срок службы релей.
- Регулярная диагностика: Ежеквартально проверяйте состояние релейных выходов (с помощью мультиметра) и сигналы входов через DCS — окисление контактов или обрыв кабеля может привести к аварии.
- Обновление прошивки: Поддерживайте актуальную версию прошивки ABB DSBB110A через утилиту ABB Control Builder — обновления исправляют ошибки и улучшают совместимость с DCS 800xA.
