Описание
Общая информация о продукте

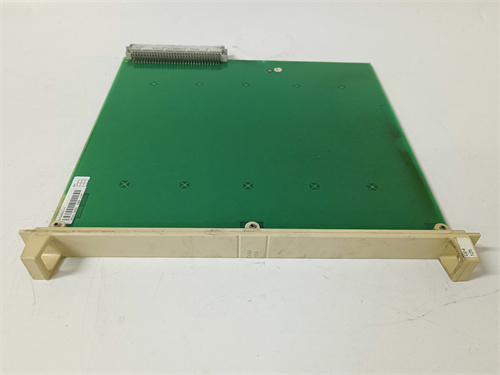

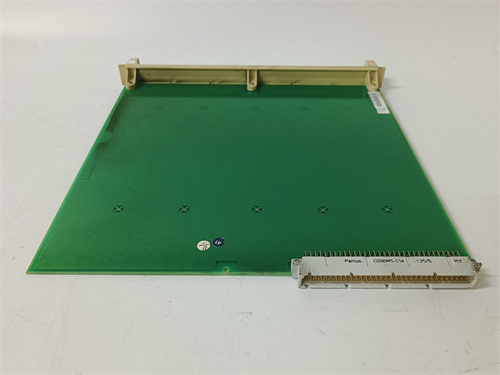

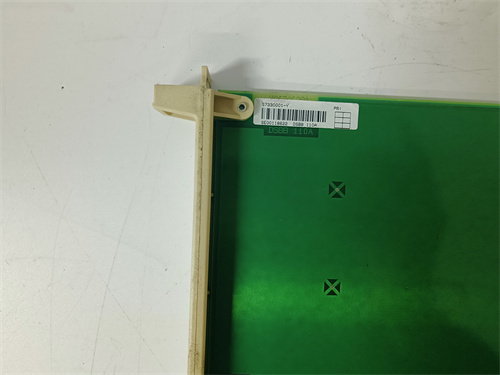

Первым делом познакомимся с устройством ABB DSBB110A 57330001-Y — это промышленный базовый модуль (背板) для систем автоматизации ABB, предназначенный для обеспечения механической и электрической связи между модулями I/O (аналоговыми, цифровыми) и контроллером ABB AC800M. Он выступает «спиной» для сборки модульных комплексов, обеспечивая передачу данных, питание и синхронизацию всех подключенных устройств, что критически важно для стабильности автоматизированных процессов в металлургии, энергетике, химической промышленности и логистике. Ссылка на продукт ABB DSBB110A 57330001-Y позволяет получить детальную техническую документацию, включая схемы монтажа модулей, таблицы параметров питания и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB DSBB110A 57330001-Y отличается высокой надежностью и расширяемостью — его конструкция с жестким металлическим корпусом и защищенными контактами гарантирует устойчивую связь даже в условиях вибраций и пыли, а поддержка до 10 модулей I/O позволяет гибко настраивать комплексы под конкретные задачи. Кроме того, ABB DSBB110A 57330001-Y полностью совместимо с модулями ABB (например, аналоговым модулем входов ABB DSAI130D 3BSE003127R1 или цифровым модулем выходов ABB DI93A HESG440355R3), что упрощает модернизацию существующих систем без замены основного оборудования.
Технические параметры продукта
ABB DSBB110A 57330001-Y имеет технические характеристики, адаптированные для сборки модульных комплексов:
- Тип устройства: Базовый модуль (背板) для систем ABB AC800M, обеспечивающий связь и питание модулей I/O;
- Основные параметры связи и питания:
- Тип шины данных: Внутренняя синхронная шина ABB — поддерживает скорость передачи данных до 100 Мбит/с, задержка <1 мс (для реального времени);
- Максимальное количество подключаемых модулей I/O: 10 модулей (любой тип — AI, AO, DI, DO) — в том числе混合 комбинации (например, 4 аналоговых + 6 цифровых);
- Питание:
- Входное напряжение: 24 В DC (от блока питания ABB, например, ABB E3EB HENF315129R1);
- Максимальный ток питания для модулей I/O: 10 А (суммарный для всех подключенных устройств);
- Изоляция питания: Электрическая изоляция между шиной данных и цепью питания (250 В АС на 1 минуту) — предотвращение перекрестных помех;
- Конструктивные и эксплуатационные параметры:
- Корпус: Металлический (сталь) с антикоррозийным покрытием — обеспечивает жесткость и защиту от механических повреждений;
- Тип монтажа: DIN-рейка (ширина 35 мм) — стандартный монтаж для промышленных шкафов;
- Размеры: 350 мм (длина) × 120 мм (ширина) × 30 мм (глубина) — компактный дизайн для плотного размещения;
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Функции защиты и синхронизации:
- Защита от короткого замыкания: Автоматическое отключение цепей питания при замыкании (с восстановлением после устранения причины);
- Синхронизация модулей: Встроенный генератор тактовых сигналов — обеспечивает одновременную обработку данных всеми модулями I/O;
- Диагностика: LED-индикаторы на корпусе (зеленый — питание нормальное, желтый — передача данных, красный — ошибка связи/ккороткое замыкание);
- Совместимость: Полная совместимость с контроллером ABB AC800M, модулями I/O ABB (AI, AO, DI, DO) и блоками питания ABB.
Преимущества и особенности
ABB DSBB110A 57330001-Y выделяется среди базовых модулей благодаря ряду уникальных преимуществ:
- Высокая расширяемость и гибкость: Возможность подключения до 10 модулей I/O делает ABB DSBB110A 57330001-Y универсальным для различных проектов — например, в металлургическом заводе на одном базовом модуле можно собрать комплекс из 2 аналоговых модулей (для измерения температуры/давления) и 3 цифровых модулей (для управления клапанами/двигателями), не требуя дополнительных背板；
- Стабильная связь и синхронизация: Ширина передачи данных 100 Мбит/с и задержка <1 мс гарантируют, что данные между контроллером и модулями I/O передаются в реальном времени — в автоматизированной линии сборки роботы через ABB DSBB110A 57330001-Y получают сигналы от датчиков мгновенно, корректируя траекторию без задержек;
- Надежность и защита: Металлический корпус и защита от короткого замыкания делают ABB DSBB110A 57330001-Y устойчивым к суровым промышленным условиям — в цехах с вибрациями (например, прокатные станки) модуль сохраняет контакты с модулями I/O, предотвращая разрыв связи и остановку процесса;
- Легкая монтаж и диагностика: Стандартный монтаж в DIN-рейку и клеммные разъемы для подключения модулей упрощают установку — достаточно вставить модуль I/O в разъем背板，без дополнительной пайки или сложной коммутации. LED-индикаторы позволяют операторам быстро определить причину ошибки (например, красный свет — короткое замыкание в модуле), сокращая время диагностики до 5–10 минут.
Примеры применения в отраслях
ABB DSBB110A 57330001-Y широко используется для сборки модульных комплексов в различных отраслях:
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB DSBB110A 57330001-Y был использован для сборки комплекса из 8 модулей I/O (4 аналоговых ABB DSAI130D 3BSE003127R1 и 4 цифровых ABB DI93A HESG440355R3) для контроля горячего прокатного стана. Базовый модуль обеспечивал передачу данных о температуре стали и положении роликов в контроллер AC800M, синхронизируя работу всех модулей с задержкой <1 мс. Это снизило брак деталей на 12% и увеличило производительность стана;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB DSBB110A 57330001-Y собрали комплекс из 6 модулей I/O (3 аналоговых для измерения давления пара, 3 цифровых для управления вентиляторами) для котла. Базовый модуль стабильно питал все модули и передавал данные в контроллер, а защита от короткого замыкания предотвратила аварию при повреждении кабеля к одному из вентиляторов;
- Логистика: Автоматизированная склада «Wildberries» — ABB DSBB110A 57330001-Y использован для комплекса из 10 цифровых модулей I/O, контролирующих конвейеры и захватные механизмы. Базовый модуль обеспечил синхронизацию работы всех конвейеров, предотвращая перегрузки и столкновения паллет. Увеличенная устойчивость к вибрации позволяла модулю работать в условиях постоянного движения конвейеров.
Сравнение с конкурентами
Для оценки преимуществ ABB DSBB110A 57330001-Y сравним его с аналогичным базовым модулем — Siemens SIMATIC S7-1500 Backplane (6ES7590-1BC00-0AA0):
| Параметр | ABB DSBB110A 57330001-Y | Siemens 6ES7590-1BC00-0AA0 |
|---|---|---|
| Максимальное количество модулей I/O | 10 | 8 |
| Скорость передачи данных | 100 Мбит/с | 50 Мбит/с |
| Задержка передачи | <1 мс | <2 мс |
| Максимальный ток питания | 10 А | 8 А |
| Устойчивость к вибрации | IEC 60068-2-6 (0,75 мм) | IEC 60068-2-6 (0,5 мм) |
| Совместимость с ABB оборудованием | Полная (AC800M, DSAI130D) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB DSBB110A 57330001-Y имеет преимущество в большем количестве подключаемых модулей, более высокой скорости передачи данных, низкой задержке, увеличенном токе питания и лучшей устойчивостью к вибрации. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и не требует дополнительных адаптеров.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB DSBB110A 57330001-Y учитывайте:
- Количество модулей I/O: Убедитесь, что количество подключаемых модулей (AI, AO, DI, DO) не превышает 10 — это максимальное количество для стабильной работы ABB DSBB110A 57330001-Y;
- Общий ток потребления модулей: Суммарный ток всех подключенных модулей не должен превышать 10 А — для расчета используйте технические спецификации каждого модуля (например, аналоговый модуль ABB DSAI130D 3BSE003127R1 потребляет 80 мА);
- Условия эксплуатации: Для цехов с сильными вибрациями (прокатные станки, конвейеры) ABB DSBB110A 57330001-Y с устойчивостью 0,75 мм — оптимальный выбор, так как он лучше сохраняет контакты с модулями.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании — неправильная коммутация может привести к короткому замыканию и повреждению модулей I/O;
- Не превышайте максимальный ток питания (10 А) — перегрузка приведет к отключению модулей и остановке процесса;
- Регулярно проверяйте состояние LED-индикаторов — красный свет сигнализирует об ошибке (ккороткое замыкание/разрыв связи), которую нужно устранить немедленно;
- При замене модуля I/O отключите питание背板 — извлечение модуля при включенном питании может повредить контакты ABB DSBB110A 57330001-Y или модуль.
