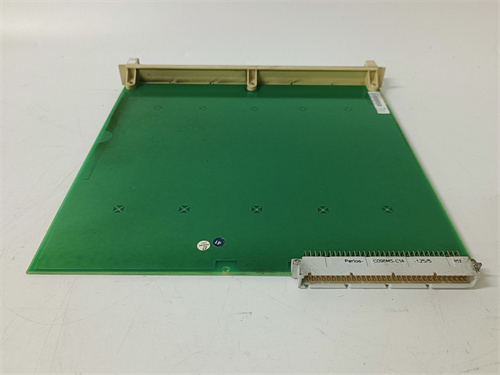

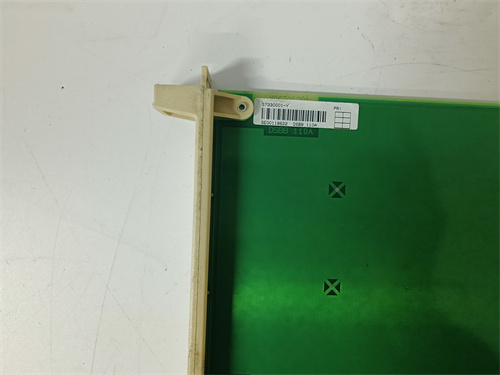

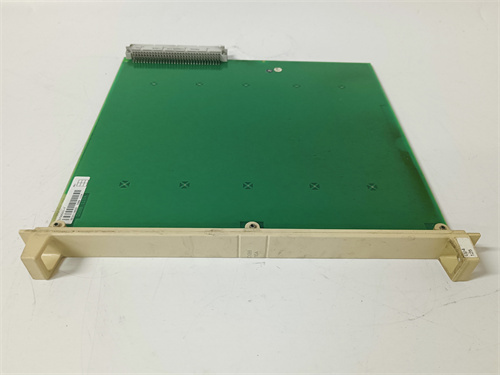

ABB DSBB110A 57330001-Y

Обзор продукта

ABB DSBB110A 57330001-Y представляет собой модуль интерфейса системной шины, разработанный компанией ABB для распределенных систем управления серии Procontrol P13/P14, а также ранних версий систем автоматизации для энергетического оборудования. Данный компонент является ключевым элементом коммуникационной архитектуры, обеспечивающим связь между процессорными модулями, блоками ввода-вывода и панелями оператора. ABB DSBB110A 57330001-Y предназначен для работы в составе резервированных конфигураций на тепловых и атомных электростанциях, где предъявляются повышенные требования к надежности и детерминированности обмена данными. Модуль широко востребован на объектах генерации, введенных в эксплуатацию в 1980–1990-х годах, в странах СНГ и Восточной Европы.

Технические параметры

ABB DSBB110A 57330001-Y характеризуется следующими техническими характеристиками:

• Тип интерфейса: параллельная системная шина Procontrol, TTL-уровни
• Пропускная способность: до 500 000 слов/сек
• Разрядность данных: 16 бит
• Адресное пространство: 64 Кбайт
• Режимы передачи: мастер-мастер, мастер-ведомый
• Резервирование: поддержка дуплексных конфигураций с автоматическим переключением
• Диагностика: светодиодная индикация наличия питания, активности шины, ошибок четности
• Потребляемая мощность: 5 В, 1.2 А; ±15 В, 0.2 А
• Монтаж: устанавливается в специализированное шасси Procontrol, занимает один слот
• Рабочая температура: 0°C до +60°C
• Влажность: до 95% без конденсации

Важной особенностью ABB DSBB110A 57330001-Y является наличие аппаратного контроля четности при передаче данных по системной шине, что обеспечивает обнаружение ошибок, вызванных электромагнитными помехами или старением компонентов.

Преимущества и особенности

ABB DSBB110A 57330001-Y является критически важным компонентом для поддержания работоспособности систем Procontrol. Ключевые преимущества:

• Детерминированность: жесткое реальное время с гарантированным временем доступа к шине
• Отказоустойчивость: возможность работы в режиме 1:1 горячего резервирования с безударным переключением
• Диагностика: непрерывный самоконтроль с формированием сигнала общей аварии
• Долговечность: применение компонентов с увеличенным ресурсом и герметичных микросхем серии 54
• Совместимость: полная электрическая и механическая взаимозаменяемость с предшественником DSBB110

При проведении работ по продлению ресурса энергоблоков специалисты АО «Силовые машины» рекомендуют поддерживать складской запас ABB DSBB110A 57330001-Y, поскольку выход из строя данного модуля без резерва приводит к останову системы автоматизации и, соответственно, блока.

Примеры применения

Типовые сценарии использования ABB DSBB110A 57330001-Y:

• Тепловые электростанции: связь контроллеров защиты котлоагрегатов с панелями оператора
• Атомные станции: управление системами нормальной эксплуатации реакторных отделений
• Гидроэлектростанции: автоматизация распределительных устройств собственных нужд

На Ленинградской АЭС более 30 лет эксплуатируется система управления на базе ABB DSBB110A 57330001-Y в контуре автоматизации вспомогательных систем. Модули демонстрируют стабильную работу, отказы единичны и связаны преимущественно с естественным старением компонентов после 20–25 лет непрерывной эксплуатации.

Сравнение с конкурентными решениями

В классе оборудования для систем Procontrol прямыми функциональными аналогами ABB DSBB110A 57330001-Y являются модули Siemens Teleperm M AS620 и Honeywell TDC 3000 APM. Сравнительный анализ:

Оригинальный ABB DSBB110A 57330001-Y не имеет прямой замены среди современных продуктов ABB, так как система Procontrol была снята с производства в пользу Symphony Plus. Единственным способом сохранить работоспособность существующего парка является приобретение оригинальных или восстановленных модулей.

Рекомендации по выбору и эксплуатации

1. Проверка ревизии: Существуют две основные модификации ABB DSBB110A 57330001-Y — ранняя (на дискретной логике) и поздняя (с применением ПЛИС). Поздняя ревизия имеет улучшенную защиту от статического электричества.
2. Конденсаторы питания: Модуль содержит танталовые конденсаторы в цепях питания, склонные к короткому замыканию при длительном хранении. Рекомендуется входной контроль с измерением сопротивления изоляции.
3. Батарея: Некоторые ревизии ABB DSBB110A 57330001-Y имеют литиевую батарею для хранения конфигурации. При хранении более 3 лет батарея разряжается и требует замены.
4. Заземление: Модуль чувствителен к качеству заземления шасси. Разность потенциалов между корпусами более 1 В вызывает сбои в работе системной шины.
5. Охлаждение: Обеспечьте свободную циркуляцию воздуха вокруг шасси. Перегрев выше 70°C резко сокращает срок службы микросхем.

Приобретая ABB DSBB110A 57330001-Y на вторичном рынке, обращайте внимание на состояние контактных ножей разъема — они должны быть чистыми, без следов коррозии и окисления. Окисленные контакты являются причиной перемежающихся ошибок четности, крайне сложных для диагностики. Настоятельно рекомендуется приобретать модули, прошедшие цикл термотренировки и испытания в составе реальной системы Procontrol.
