Описание

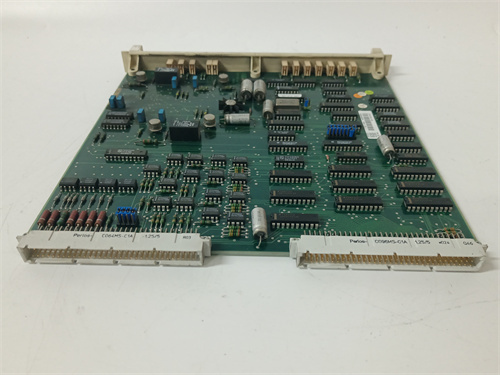

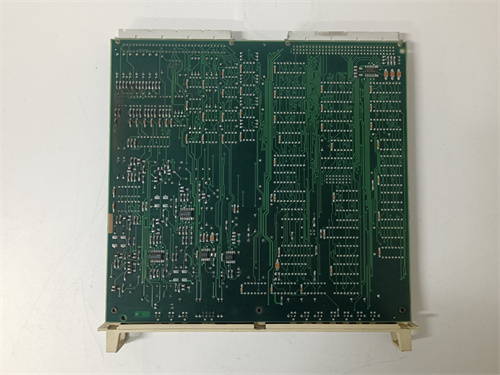

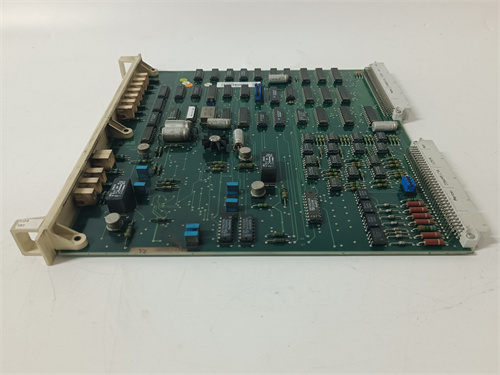

Общая характеристика продукта: ABB DSBB175
Технические параметры ABB DSBB175
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Шасси для модулей I/O, серии ABB AC 800M I/O |
| Возможности подключения | • Максимальное количество модулей I/O: 8 (аналоговых/цифровых)
• Тип модулей: Совместимые с ABB AC 800M I/O (например, AI810, DI810, DO810) • Интерфейс с контроллером: Profibus DP (скорость передачи до 12 Мбит/с) |
| Питание | • Напряжение: 24 В DC (±10%)
• Максимальное потребление: 5 А (для всех подключенных модулей) • Защищенный распределительный блок: Отключение при перегрузке >6 А |
| Изоляция и защита | • Электрическая изоляция: 500 В АС (между шасси и модулями, между шасси и контроллером)
• Защита от электростатического разряда (ESD): ±15 кВ (контактный) • Защита от короткого замыкания: Ток ограничение на выходах питания |
| Синхронизация и связь | • Частота синхронизации данных: до 1 кГц
• Протокол передачи: Profibus DP V1 • Диагностика связи: Мониторинг качества сигнала, сигналы об ошибке (обрыв, помех) |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: DIN-рейка (35 мм, по EN 60715)
• Габариты (Ш×В×Г): 100 × 160 × 80 мм • Вес: ~0.8 кг (без модулей I/O) |
| Сертификации | CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2. |
Преимущества и особенности ABB DSBB175
-
Гибкая расширяемость и компактность
Возможность подключения до 8 модулей I/O позволяет адаптировать ABB DSBB175 под нужды проекта — от небольших узлов (2–3 модуля) до комплексных систем (8 модулей). Компактная конструкция (ширина 100 мм) экономит пространство в щитах автоматизации, что актуально для объектов с ограниченным размером оборудования (например, щиты на турбинных площадках ТЭЦ).
-
Надежная связь и синхронизация данных
Интегрированный интерфейс Profibus DP с скоростью до 12 Мбит/с обеспечивает быструю и стабильную связь между ABB DSBB175 и контроллером AC 800M. Синхронизация данных с частотой 1 кГц гарантирует, что контроллер получает актуальную информацию о технологическом процессе — критично для динамичных систем (например, регулировка давления в реакторах).
-
Защищенное питание и устойчивость к помехам
Защищенный распределительный блок и электрическая изоляция 500 В АС предотвращают повреждение ABB DSBB175 и подключенных модулей при перегрузках или электромагнитных помехах. Это увеличивает среднее время между отказами (MTBF) системы и снижает затраты на ремонт.
-
Простота монтажа и диагностики
Безинструментальное монтирование модулей I/O и явные индикаторы статуса упрощают эксплуатацию ABB DSBB175 — инженеры могут быстро заменить неисправный модуль или выявить проблему с питанием/связью, сокращая время простоя производства.
Примеры применения ABB DSBB175
-
Энергетика: Узел управления турбиной ТЭЦ
На ТЭЦ с мощностью 1200 МВт ABB DSBB175 объединяет 7 модулей I/O: 3 аналоговых входных (для температуры ротора, давления пара, скорости турбины), 2 цифровых входных (для сигналов аварии), 2 цифровых выходных (для управления клапанами). Шасси передаёт данные от модулей к контроллеру AC 800M через Profibus DP — при изменении скорости турбины контроллер получает сигнал за 0.8 мс и регулирует топливоподачу. Индикаторы ABB DSBB175 помогают операторам отслеживать состояние: если свет “связь” мигает, это сигнализирует о проблеме с Profibus, которую устраняют за 5 минут.
-
Нефтегаз: Мониторинг реактора гидроочистки
На нефтеперерабатывающем заводе ABB DSBB175 собирает данные от 4 аналоговых модулей (датчики концентрации серы в нефти, температура реактора, давление, расход реагента) и 1 цифрового модуля (сигналы готовности оборудования). Шасси обеспечивает стабильную передачу данных на контроллер — при превышении концентрации серы контроллер получает сигнал за 0.9 мс и увеличивает подачу реагента. Защищенное питание ABB DSBB175 предотвращает отключение модулей при кратковременной перегрузке электросети.
-
Химическая промышленность: Система контроля водоподготовки
В химическом заводе ABB DSBB175 управляет 6 модулями I/O: 2 аналоговых (уровень воды в резервуаре, pH 值), 4 цифровых (управление насосами, фильтрами). Шасси подключается к контроллеру AC 800M — при падении уровня воды контроллер запускает насос через цифровой модуль, сигнал передаётся через ABB DSBB175 за 1 мс. При неисправности одного аналогового модуля инженеры заменяют его за 10 минут, не останавливая остальную систему.
Сравнение с конкурентами
| Параметр | ABB DSBB175 | Siemens S7-400 | Rockwell Allen-Bradley ControlLogix |
|---|---|---|---|
| Максимальное количество модулей | 8 | 10 | 10 |
| Интерфейс с контроллером | Profibus DP (до 12 Мбит/с) | Profibus DP/MPI (до 12 Мбит/с) | ControlNet/Ethernet/IP (до 100 Мбит/с) |
| Изоляция | 500 В АС | 500 В АС | 500 В АС |
| Габариты (Ш×В×Г) | 100 × 160 × 80 мм | 120 × 180 × 90 мм | 130 × 170 × 85 мм |
| Совместимость | ABB AC 800M I/O | Siemens S7-400 I/O | Rockwell ControlLogix I/O |
| Стоимость (примерная) | Средняя | Средняя–высокая | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB DSBB175 если:
- У вас есть контроллер ABB AC 800M и нуждаетесь в объединении 2–8 модулей I/O в локальный узел.
- Требуется компактное решение для щитов с ограниченным пространством.
- Важна надежность связи и защищенное питание модулей (например, в условиях электромагнитных помех).
-
Эксплуатация:
- Не превышайте максимальное количество модулей (8) или суммарное потребление тока (5 А) — это может привести к перегреву ABB DSBB175 и выходу из строя.
- Регулярно проверяйте индикаторы: красный свет “ошибка” сигнализирует о проблеме с питанием или связью — устраняйте её немедленно.
- При замене модуля отключите питание ABB DSBB175 для предотвращения короткого замыкания — это защищает как шасси, так и новые компоненты.
