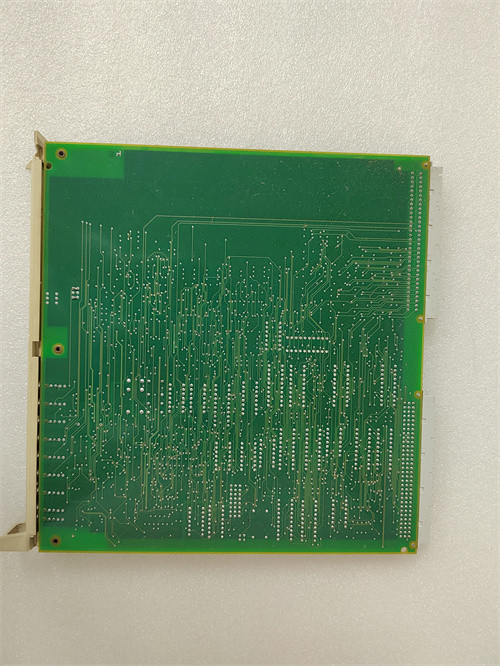

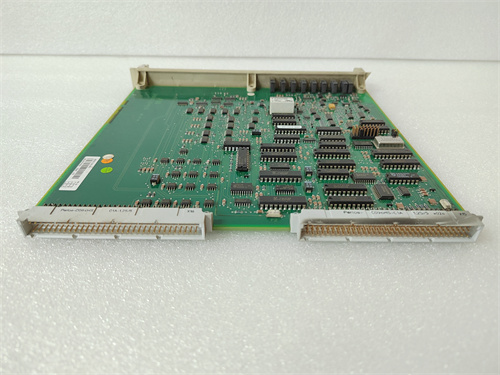

ABB DSBC176 3BSE019216R1

Технические параметры ABB DSBC176 3BSE019216R1

Технические характеристики ABB DSBC176 3BSE019216R1 соответствуют стандартам IEC 61508 SIL 2, IEC 61131-2 (индустриальные контроллеры) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Цифровой выходной модуль, серии ABB AC 800M I/O Modules
Выходные параметры	• Количество выходов: 16 шт., релейные контакты (NO — Normally Open) • Максимальная нагрузка на выход: 2 А (250 В АС / 30 В DC) • Время замыкания контакта: ≤10 мс • Количество циклов наработки контактов: ≥100 000 (при номинальной нагрузке) • Тип защиты выходов: От короткого замыкания (ток ≤3 А, автоматическое восстановление)
Коммуникация	• Протоколы: Profinet IRT (100 Мбит/с, циклическое обновление ≤1 мс), Modbus TCP • Интерфейс: 1 порт Ethernet (RJ45, с изоляцией) • Адресное пространство: Поддерживает PROFINET Device Name и IP-адрес (статический/динамический via DHCP)
Защита и безопасность	• Сертификация безопасности: IEC 61508 SIL 2 • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ) • Класс защиты: IP20 (IEC 60529, для монтажа в шкафах) • Изоляция: 500 В АС (между выходами, выходами и шасси)
Эксплуатационные параметры	• Рабочая температура: -20 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±10%), потребление ≤150 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Compact Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 100 мм • Вес: ~0.35 кг • Индикаторы: 16 LED “выход активен” (зеленый), 2 LED “статус” (красный — ошибка, желтый — резерв) • Сертификации: CE, UL 508, RoHS, IEC 61508 SIL 2

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB DSBC176 3BSE019216R1

Первым делом рассмотрим промышленный цифровой выходной модуль (Digital Output Module) для управления силовыми нагрузками в системах автоматизации ABB — ABB DSBC176 3BSE019216R1, относящийся к серии ABB AC 800M I/O Modules (специализирующейся на интегрируемых решениях для распределённых систем автоматизации в энергетике, нефтегазовой и химической промышленности, где требуется высокая отказоустойчивость, быстрая реакция и соответствие стандартам безопасности SIL 2). Это устройство имеет 16 дискретных выходов с релейными контактами (Normally Open), поддерживает максимальную нагрузку 2 А на каждый выход (250 В АС / 30 В DC) и коммуникацию с контроллерами ABB через протокол Profinet IRT (для реального времени) или Modbus TCP. ABB DSBC176 3BSE019216R1 выделяется сертификацией по IEC 61508 SIL 2, компактной конструкцией для монтажа в шкафах ABB Compact Cabinet и совместимостью с ключевым оборудованием ABB — контроллерами ABB AC 800M (PM861K01), панелями HMI ABB CP600 (6AV6643-0CD01-1AX1) и модулями питания ABB PS407 (6EP1332-1SH31), становясь основным элементом для управления исполнительными механизмами (клапаны, насосы, вентиляторы) в критических процессах.

ABB DSBC176 3BSE019216R1 гарантирует надежное управление нагрузками даже при высоких температурах окружающей среды: например, на нефтеперерабатывающем заводе ABB DSBC176 3BSE019216R1 управляет 12 клапанами регулирования подачи нефти (каждой нагрузкой 1.2 А). При получении команды от контроллера ABB AC 800M (сигнал “открыть клапан 5”) модуль активирует 5-й выход, и релейный контакт замыкается за ≤10 мс — это обеспечивает быструю реакцию, критичную для предотвращения перепадов давления в трубопроводах. Благодаря встроенной диагностике ABB DSBC176 3BSE019216R1 автоматически обнаруживает неисправности выходов (например, обрыв цепи или перегрузку >2 А) и передает код ошибки в контроллер — оператор через панель ABB CP600 видит точный номер неисправного выхода, что сокращает время устранения неполадок. При потере связи с контроллером ABB DSBC176 3BSE019216R1 сохраняет последнее состояние выходов (режим “freeze”), предотвращая аварийное отключение клапанов и остановку процесса.

Особенно стоит отметить, что ABB DSBC176 3BSE019216R1 поддерживает режим резервирования двух модулей (1+1) — при сбое основного модуля резервный автоматически принимает управление за ≤5 мс, без перерыва в работе нагрузок. Это критично для систем, где остановка приводит к большим экономическим потерям: например, на ГЭС ABB DSBC176 3BSE019216R1 в режиме резерва управляет насосами охлаждения турбины — при сбое основного модуля резервный продолжает питать насосы, предотвращая перегрев турбины. Также ABB DSBC176 3BSE019216R1 имеет индикаторы LED для каждого выхода (“активен” — зеленый) и общие статусы (“ошибка” — красный, “резерв” — желтый), что позволяет обслуживающему персоналу быстро оценить состояние модуля. Полную информацию о ABB DSBC176 3BSE019216R1, включая схемы подключения, таблицы нагрузок и руководство по настройке резерва, можно найти по ссылке: [ссылка на продукт ABB DSBC176 3BSE019216R1] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB DSBC176 3BSE019216R1

Параметр	Значение/Характеристика
Тип устройства	Цифровой выходной модуль, серии ABB AC 800M I/O Modules
Выходные параметры	• Количество выходов: 16 шт., релейные контакты (NO — Normally Open) • Максимальная нагрузка на выход: 2 А (250 В АС / 30 В DC) • Время замыкания контакта: ≤10 мс • Количество циклов наработки контактов: ≥100 000 (при номинальной нагрузке) • Тип защиты выходов: От короткого замыкания (ток ≤3 А, автоматическое восстановление)
Коммуникация	• Протоколы: Profinet IRT (100 Мбит/с, циклическое обновление ≤1 мс), Modbus TCP • Интерфейс: 1 порт Ethernet (RJ45, с изоляцией) • Адресное пространство: Поддерживает PROFINET Device Name и IP-адрес (статический/динамический via DHCP)
Защита и безопасность	• Сертификация безопасности: IEC 61508 SIL 2 • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ) • Класс защиты: IP20 (IEC 60529, для монтажа в шкафах) • Изоляция: 500 В АС (между выходами, выходами и шасси)
Эксплуатационные параметры	• Рабочая температура: -20 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±10%), потребление ≤150 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Compact Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 100 мм • Вес: ~0.35 кг • Индикаторы: 16 LED “выход активен” (зеленый), 2 LED “статус” (красный — ошибка, желтый — резерв) • Сертификации: CE, UL 508, RoHS, IEC 61508 SIL 2

Преимущества и особенности ABB DSBC176 3BSE019216R1

Высокая отказоустойчивость и безопасность SIL 2

Сертификация IEC 61508 SIL 2 делает ABB DSBC176 3BSE019216R1 подходящим для критических систем, где ошибка модуля может привести к опасным ситуациям (например, регулирование давления в нефтепроводах или охлаждение реакторов). Режим резерва 1+1 и сохранение состояния выходов при потере связи дополнительно повышают надежность, предотвращая остановку процессов даже при технических сбоях.
Быстрая реакция и коммуникация в реальном времени

Поддержка Profinet IRT с циклическим обновлением ≤1 мс гарантирует, что команды от контроллера ABB AC 800M достигают ABB DSBC176 3BSE019216R1 почти мгновенно — это критично для систем с жесткими требованиями к времени реакции (например, управление клапанами в турбинах ГЭС, где задержка >20 мс может привести к перепаду давления).
Гибкая совместимость с оборудованием ABB

Полная интеграция с контроллерами ABB AC 800M, панелями ABB CP600 и модулями ABB PS407 означает, что ABB DSBC176 3BSE019216R1 не требует дополнительных адаптеров или настроек — достаточно подключить модуль к шкафу и настроить протокол в ПО ABB Control Builder M. Это сокращает время внедрения проекта и риск несовместимости.
Детальная диагностика и удобство обслуживания

Индикаторы LED для каждого выхода и передача кодов ошибок в контроллер позволяют быстро выявлять неисправности (например, обрыв цепи к клапану или перегрузку выхода). Оператор через ABB CP600 видит точную причину сбоя, что сокращает время устранения неполадок с часов до минут — критично для промышленных объектов, где каждая минута остановки стоит тысячи долларов.

Примеры применения ABB DSBC176 3BSE019216R1

Нефтегазовая промышленность: Управление клапанами трубопровода

На нефтеперерабатывающем заводе ABB DSBC176 3BSE019216R1 управляет 14 клапанами регулирования подачи сырой нефти (каждой нагрузкой 1.5 А). Контроллер ABB AC 800M получает данные от датчиков давления (4–20 мА) и, при превышении давления 8 бар в секции 3, отправляет команду “закрыть клапан 7”. ABB DSBC176 3BSE019216R1 активирует 7-й выход за 8 мс, клапан закрывается, и давление снижается до 6 бар. При обрыве цепи к клапану 7 модуль обнаруживает перегрузку <0.1 А, отправляет код ошибки “обрыв выхода 7” в контроллер, и оператор через ABB CP600 запускает ремонт — при этом остальные клапаны продолжают работать normally.
Энергетика: Режим резерва для насосов охлаждения ГЭС

В ГЭС с двумя турбинами два ABB DSBC176 3BSE019216R1 подключены в режиме 1+1, управляя 8 насосами охлаждения (по 4 на каждый модуль). Основной модуль работает с нагрузкой 6 А (4 насоса × 1.5 А), резервный — в режиме ожидания. При сбое основного модуля (из-за перегрева) резервный автоматически принимает управление за 4 мс, поддерживая работу всех насосов — температура турбины не превышает 65 °C, и процесс не останавливается. Данные о состоянии каждого модуля (температура, нагрузка) передаются в ABB CP600, и инженеры планируют ремонт основного модуля без остановки ГЭС.
Химическая промышленность: Управление вентиляторами системы вентиляции

На химическом заводе ABB DSBC176 3BSE019216R1 управляет 12 вентиляторами системы удаления токсичных газов (каждой нагрузкой 1.8 А). При превышении концентрации газа 100 ppm датчик отправляет сигнал в ABB AC 800M, контроллер командует “включить все вентиляторы”. ABB DSBC176 3BSE019216R1 активирует все 12 выходов за 12 мс, вентиляторы запускаются, и концентрация газа снижается до безопасного уровня. При перегрузке одного вентилятора (>2 А) модуль ограничивает ток, отправляет сигнал “ошибка выхода 9” в контроллер, и оператор включает резервный вентилятор через другой выход модуля.

Сравнение с конкурентами

Сравним ABB DSBC176 3BSE019216R1 с цифровыми выходными модулями для промышленной автоматики: Siemens S7-1500 SM 1222 (6ES7222-1HH32-0XB0) и Rockwell Allen-Bradley 1756-OB16D:

Параметр	ABB DSBC176 3BSE019216R1	Siemens S7-1500 SM 1222	Rockwell 1756-OB16D
Количество выходов	16 (релейные, NO)	8 (релейные, NO/NC)	16 (тиристорные, DC)
Максимальная нагрузка	2 А/выход (250 В АС / 30 В DC)	2 А/выход (250 В АС / 30 В DC)	1 А/выход (60 В DC)
Протоколы коммуникации	Profinet IRT, Modbus TCP	Profinet, PROFINET IRT	ControlNet, Ethernet/IP
Сертификация SIL	IEC 61508 SIL 2	IEC 61508 SIL 1	IEC 61508 SIL 2
Время реакции	≤10 мс (замыкание контакта)	≤15 мс (замыкание контакта)	≤5 мс (активация тиристора)
Совместимость	ABB AC 800M, CP600, PS407	Siemens S7-1500, SIMATIC HMI	Rockwell ControlLogix, PanelView
Стоимость (примерная)	Высокая	Средняя	Высокая

Вывод: ABB DSBC176 3BSE019216R1 выделяется лучшей совместимостью с системами ABB, сертификацией SIL 2 и возможностью резерва 1+1 — это делает его предпочтительным для компаний, уже использующих оборудование ABB (AC 800M, CP600). Siemens S7-1500 SM 1222 имеет меньше выходов и более низкую сертификацию SIL, а Rockwell 1756-OB16D поддерживает только тиристорные выходы (не подходит для АС-нагрузок) и требует совместимости с системами Rockwell. Для критических процессов в энергетике и нефтегазе ABB DSBC176 3BSE019216R1 становится оптимальным выбором за счет надежности и быстрой реакции.
