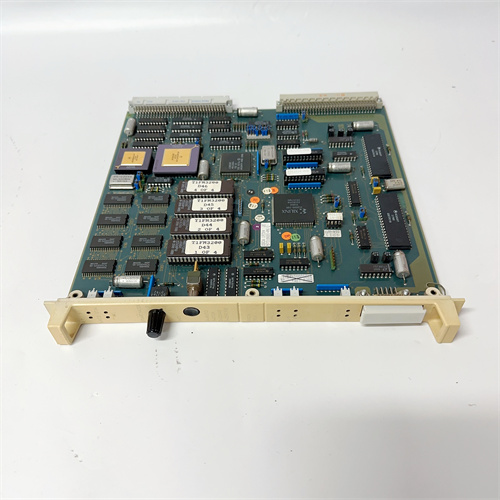

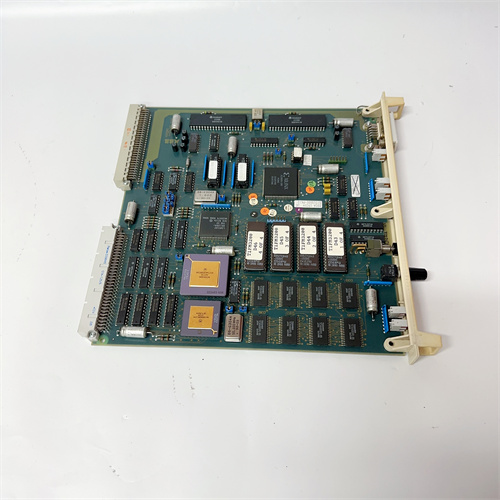

Общая характеристика продукта: ABB DSCA190V 57310001-PK
Первым делом рассмотрим промышленный модуль сигнальной платы (I/O модуль) для систем автоматизации ABB — ABB DSCA190V 57310001-PK, относящийся к серии ABB Advant OCS (специализирующейся на надежных решениях для контроля и мониторинга сложных промышленных процессов: нефтегазовая переработка, химическая промышленность, энергетика). Это устройство предназначено для интерфейса между контроллерами ABB Advant (например, MasterPiece 200/300) и внешними сенсорами/исполнительными механизмами, обеспечивая обработку дискретных сигналов (входов/выходов) с высокой надежностью и быстрой реакцией. ABB DSCA190V 57310001-PK выделяется устойчивостью к электромагнитным помехам, расширенной защитой от нештатных ситуаций и совместимостью с легаси-системами ABB, становясь ключевым элементом для модернизации или поддержания существующих автоматизированных систем, где требуется сохранение обратной совместимости с оборудованием Advant OCS.
ABB DSCA190V 57310001-PK гарантирует точную обработку дискретных сигналов даже в агрессивных промышленных условиях: например, на нефтегазовом заводе ABB DSCA190V 57310001-PK подключен к 16 датчикам положения клапанов (дискретные входы) и 8 реле управления насосами (дискретные выходы), передавая данные в контроллер MasterPiece 300. При наличии сильных электромагнитных помех от компрессоров и трубопроводов модуль сохраняет стабильность работы — нет ложных сработок входов или искажений сигналов на выходах, что обеспечивает надежное управление процессами переработки нефти. Благодаря galvanic изоляции 2500 В АЦП между сигнальными цепями и шиной контроллера ABB DSCA190V 57310001-PK защищает контроллер от шунтирующих токов, возникающих при коротком замыкании на входах/выходах, предотвращая повреждение дорогостоящего оборудования. Также ABB DSCA190V 57310001-PK оснащена защитой от перепадов напряжения на питании (диапазон работы ±20% от номинала) и короткозамычных токов на выходах (автоматическое ограничение тока), что дополнительно повышает надежность системы.
Особенно стоит отметить, что ABB DSCA190V 57310001-PK разработан для полной совместимости с системами Advant OCS — он подключается к шине Advant Bus без необходимости в дополнительных адаптерах или модификациях контроллера. Это критически важно для предприятий, использующих легаси-системы ABB, так как позволяет заменить изношенные модули I/O на новые, сохранив при этом существующую программу контроллера и инфраструктуру. Поддержка стандартных инструментов конфигурации ABB (например, Advant Station) также упрощает настройку модуля — инженеры не требуют обучения работе с новым программным обеспечением. Полную информацию о ABB DSCA190V 57310001-PK, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB DSCA190V 57310001-PK] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB DSCA190V 57310001-PK
Технические характеристики ABB DSCA190V 57310001-PK соответствуют стандартам IEC 61131-2 (для модулей I/O) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль дискретных входов/выходов (I/O) для системы ABB Advant OCS |
| Конфигурация сигналов | • Дискретные входы (DI): 16 каналов, тип сигнала — сухой контакт (NO/NC) или напряжение DC (24 В, 48 В, 110 В — настраиваемое). • Дискретные выходы (DO): 8 каналов, тип ключа — релейный контакт (НО/НЗ) или транзисторный (MOSFET, для DC). • Максимальный ток per выход (релей): 2 А (напряжение до 250 В АЦП / 125 В DC). • Максимальный ток per выход (транзистор): 0.5 А (24 В DC). |
| Защитные функции | • Galvanic изоляция: 2500 В АЦП (между сигнальными каналами, шиной контроллера и питанием). • Защита от электромагнитных помех: Согласно EN 61000-6-2 (класс A) — ESD ±15 кВ, импульсные помех ±2 кВ. • Защита от коротких замыканий (DO): Токовое ограничение ≤1 А (транзисторные выходы), защита контактов реле от искры (RC-цепь). • Защита от перепадов напряжения: Диапазон питания ±20% от номинального (24 В DC). |
| Коммуникация с контроллером | • Тип шины: Advant Bus (совместима с шиной MasterPiece 200/300). • Скорость передачи: 10 Мбит/с. • Протокол: Проприетарный протокол ABB Advant (автоматическое определение модуля контроллером). |
| Питание | • Тип входного напряжения: 24 В DC (номинальное). • Диапазон работы: 19.2 В – 28.8 В DC. • Максимальный ток потребления: 150 мА (без нагрузки на выходы). |
| Конструктивные параметры | • Тип монтажа: Панельное (врезное в шасси Advant OCS). • Габариты (Ш×В×Г): 160 × 220 × 40 мм (ширина × высота × глубина). • Вес: ~0.8 кг. • Степень защиты (IP): IP20 (корпус, для монтажа в закрытом шкафу). • Индикаторы: LED per канал (зеленый — сигнал присутствует/выход включен, красный — ошибка канала). |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C. • Температурный диапазон хранения: -40 °C – +85 °C. • Влажность: 5% – 95% (без конденсации). • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц). |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — для зон 1), RoHS, соответствие требованиям Advant OCS. |
Преимущества и особенности ABB DSCA190V 57310001-PK
-
Полная совместимость с легаси-системами ABB Advant OCS
ABB DSCA190V 57310001-PK разработан для работы с контроллерами MasterPiece 200/300 и шиной Advant Bus, обеспечивая полную обратную совместимость. Это позволяет предприятиям, использующим Advant OCS, заменить изношенные или неисправные модули I/O без модернизации контроллера или перезаписи программы — критически важно для процессов, где остановка для модернизации невозможна (например, непрерывная переработка нефти). Конкурентные решения (например, универсальные модули I/O других брендов) требуют адаптеров или модификации системы, что увеличивает риск ошибок и стоимость. -
Высокая устойчивость к электромагнитным помехам и агрессивным условиям
Класс ЭМС-устойчивости A и galvanic изоляция 2500 В АЦП делают ABB DSCA190V 57310001-PK подходящим для использования в индустриальных средах с сильными помехами (например, нефтегазовые заводы, химические цеха с мощными электродвигателями). Модуль не подвержен ложным сработкам из-за электромагнитного излучения, что гарантирует надежность процесса управления. Защита от перепадов напряжения и коротких замыканий дополнительно снижает риск выхода модуля из строя и повреждения контроллера. -
Гибкая конфигурация входов/выходов
ABB DSCA190V 57310001-PK поддерживает несколько типов сигналов на дискретных входах (сухой контакт, 24 В DC, 48 В DC, 110 В DC) и выходах (релейные контакты, транзисторные ключи), что позволяет интегрировать модуль с различными сенсорами и исполнительными механизмами. Например, на химическом заводе входы можно настроить для подключения датчиков с 48 В DC, а выходы — для управления реле с 220 В АЦП, не требуя дополнительных конвертеров напряжения. Это увеличивает гибкость применения модуля в различных проектах. -
Простота конфигурации и обслуживания
Конфигурация ABB DSCA190V 57310001-PK осуществляется через стандартные инструменты ABB Advant Station, которые знакомы инженерам, работающим с Advant OCS. Модуль автоматически определяется контроллером при подключении, и все каналы становятся доступными для программирования без ручного ввода параметров. LED-индикаторы по каждому каналу позволяют оператору быстро выявлять неисправности (например, обрыв цепи к сенсору, короткое замыкание на выходе) и устранять их, минимизируя время простоя.
Примеры применения ABB DSCA190V 57310001-PK
- Нефтегазовая промышленность: Мониторинг и управление клапанами трубопроводов
На нефтегазовом комплексе ABB DSCA190V 57310001-PK используется для мониторинга 16 клапанов на трубопроводах перекачивания нефти и управления 8 насосами:
- Дискретные входы модуля подключены к датчикам положения клапанов (открыт/закрыт) — сигналы передаются в контроллер MasterPiece 300, который отображает состояние клапанов на HMI Advant Operator Station;
- Дискретные выходы подключены к реле управления насосами — контроллер отправляет команды на ABB DSCA190V 57310001-PK включить/выключить насосы в зависимости от уровня нефти в резервуарах;
- При коротком замыкании на одном из выходов (к насосу) модуль ограничивает ток до 1 А, предотвращая выгорание реле и повреждение насоса; galvanic изоляция защищает контроллер от шунтирующего тока;
- В условиях сильных электромагнитных помех от компрессоров модуль сохраняет стабильность — нет ложных сигналов о состоянии клапанов, что предотвращает аварийные ситуации на трубопроводах.
- Химическая промышленность: Управление системой подачи реагентов
В химическом заводе ABB DSCA190V 57310001-PK управляет системой подачи реагентов в реактор:
- Дискретные входы модуля подключены к 12 датчикам уровня реагентов в баках (сухой контакт) — контроллер MasterPiece 200 получает сигналы о низком/высоком уровне и запускает процедуру пополнения;
- Дискретные выходы (транзисторные) подключены к 8 электромагнитным клапанам, регулирующим подачу реагентов — ABB DSCA190V 57310001-PK подает сигналы 24 В DC на клапаны, открывая/закрывая их по команде контроллера;
- Входы настроены на работу с 48 В DC (требуется для датчиков в агрессивной среде), а выходы — на 24 В DC (для электромагнитных клапанов) — нет необходимости в конвертерах напряжения;
- LED-индикаторы позволяют оператору быстро определить, какой клапан открыт/закрыт, и устранить неисправности (например, обрыв цепи к датчику уровня).
- Энергетика: Сигнализация и контроль вспомогательных систем ТЭЦ
На теплоэлектростанции (ТЭЦ) ABB DSCA190V 57310001-PK используется для сигнализации аварий и контроля вспомогательных систем (система охлаждения, подача воды):
- Дискретные входы подключены к 10 датчикам аварий (температура, давление, уровень воды) — при превышении критических значений сигналы передаются в контроллер, который активирует аварийную сигнализацию;
- Дискретные выходы (релейные) подключены к 6 лампам сигнализации и 2 реле управления насосами охлаждения — ABB DSCA190V 57310001-PK включает лампы при аварии и запускает насосы при повышении температуры;
- Модуль работает в условиях перепадов напряжения (питание 24 В DC ±15%) — нет выхода из строя при кратковременных снижениях напряжения;
- Совместимость с Advant OCS позволяет интегрировать модуль в существующую систему управления ТЭЦ, не заменяя контроллер MasterPiece 300.
Сравнение с конкурентами
Сравним ABB DSCA190V 57310001-PK с универсальным модулем I/O Siemens SIMATIC S7-300 SM 323 (6ES7323-1BL00-0AA0) — аналогом для систем Siemens:
| Параметр | ABB DSCA190V 57310001-PK | Siemens SIMATIC S7-300 SM 323 |
|---|---|---|
| Совместимость с Advant OCS | Да (полная обратная совместимость) | Нет (требуется адаптер Advant Bus/S7) |
| Galvanic изоляция | 2500 В АЦП (между каналами, шиной, питанием) | 500 В АЦП (между группами каналов) |
| Типы сигналов DI | Сухой контакт, 24 В DC, 48 В DC, 110 В DC | 24 В DC (только) |
| Типы выходов DO | Релейные контакты, транзисторные (MOSFET) | Транзисторные (MOSFET) только |
| Максимальный ток per DO (релей) | 2 А (250 В АЦП / 125 В DC) | Нет релейных выходов |
| ЭМС-устойчивость | EN 61000-6-2 (класс A) | EN 61000 |
