Первым делом рассматриваем компонент автоматизации ABB DSDI110AV1 3BSE018295R1 — это цифровой входной модуль (Digital Input Module) компании ABB, предназначенный для считывания дискретных сигналов от промышленных сенсоров и передачи их в контроллер PLC. Подробную информацию о технических характеристиках, количестве входов и покупке ABB DSDI110AV1 3BSE018295R1 можно найти по официальной ссылке: [ссылка на продукт ABB DSDI110AV1 3BSE018295R1] (после предоставления фактической ссылки она заменит данный плейсхолдер). ABB DSDI110AV1 3BSE018295R1 отличается высокой чувствительностью и устойчивостью к электромагнитным помехам, что делает его идеальным выбором для сбора дискретных данных (например, состояние кнопок, датчиков положения, сигналы аварий) в системах с контроллерами ABB AC800M или ABB CPU0002.
Описание продукта

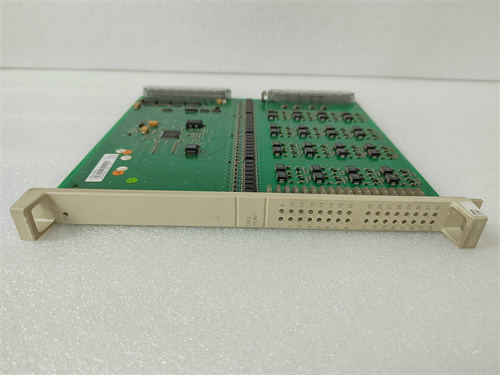

ABB DSDI110AV1 3BSE018295R1 представляет собой модуль из серии ABB Advant OCS, разработанный для обработки 16 независимых дискретных входов (Dry Contact/PNP/NPN тип) в промышленных условиях. Основная функция ABB DSDI110AV1 3BSE018295R1 — преобразовать аналоговые дискретные сигналы (например, “закрыто/открыто” от контакторного датчика) в цифровые коды, которые контроллер PLC может интерпретировать для управления производственными процессами.
Модуль ABB DSDI110AV1 3BSE018295R1 имеет ключевые особенности, обеспечивающие надежность и удобство использования:
- Универсальная поддержка типов входов: Каждый из 16 входов может работать с различными типами сенсоров — сухими контактами (Dry Contact), PNP- или NPN-датчиками — без дополнительной настройки. Например, на линии упаковки ABB DSDI110AV1 3BSE018295R1 может одновременно считывать сигналы от контакторного датчика положения коробок (сухий контакт) и фотoelectric датчика наличия товара (PNP-тип), передавая все данные в контроллер ABB AC800M.
- Изоляция каналов: Каждый вход имеет galvanic isolation до 2500 ВAC — это защищает модуль и контроллер от перенапряжений и электромагнитных помех от соседних силовых цепей (например, от кабеля ABB 37911-4-0338125), предотвращая искажения сигналов и повреждение оборудования.
- Диагностика в реальном времени: ABB DSDI110AV1 3BSE018295R1 автоматически проверяет состояние каждого входа (наличие короткого замыкания, обрыв кабеля) и передает диагностические данные в контроллер — при обнаружении неисправности (например, обрыв кабеля к датчику) контроллер мгновенно получает сигнал, позволяя операторам быстро устранить проблему.
Также ABB DSDI110AV1 3BSE018295R1 оснащен удобными элементами эксплуатации:
- Визуальная индикация: На фронтальной панели расположены 16 светодиодов (LED) — каждый соответствует одному входу и сигнализирует о его состоянии (зеленый — сигнал “ВЫКЛЮЧЕН”, красный — сигнал “ВКЛЮЧЕН”, желтый — диагностическая ошибка).
- Легкая интеграция: Модуль подключается к шине контроллера через стандартный интерфейс ABB Profinet — не требует сложной настройки, достаточно установить адрес модуля в ПО ABB Control Builder M и включить его в схему управления.
Корпус ABB DSDI110AV1 3BSE018295R1 выполнен из термостойкого пластика с классом защиты IP20, что гарантирует работоспособность в пыльных шкафах автоматизации и перепадах температуры (-25 °C до +60 °C). Модуль монтируется на DIN-рейку и совместим с другими модулями ABB (например, аналоговым модулем ABB PFSA103D 3BSE002492R0001), образуя компактные узлы ввода-вывода.
Технические параметры
- Тип модуля: цифровой входной модуль (DI)
- Количество входов: 16 независимых
- Типы поддерживаемых сенсоров: Dry Contact (сухий контакт), PNP, NPN
- Параметры входных сигналов:
- Напряжение: 24 ВDC ±10%
- Ток входа (при сигнале “ВКЛЮЧЕН”): 2–10 мА
- Время реакции: < 1 мс (для всех входов)
- Изоляция:
- Между каналами: galvanic isolation 2500 ВAC (1 мин)
- Между модулем и шиной: galvanic isolation 500 ВAC (1 мин)
- Диагностика:
- Обнаружение обрыва кабеля, короткого замыкания
- Самодиагностика модуля (ошибка питания, ошибка коммуникации)
- Интерфейс с контроллером: Profinet (IEC 61158)
- Питание: 24 ВDC ±10%, ток потребления ≤ 0,5 А
- Уровень защиты (IP-класс): IP20
- Температурный диапазон эксплуатации: -25 °C до +60 °C (без конденсации)
- Тип монтажа: DIN-рейка (ширина 2 модуля — 36 мм)
- Вес: 约 0,4 кг
Преимущества и особенности
- Универсальность входов: ABB DSDI110AV1 3BSE018295R1 поддерживает Dry Contact, PNP и NPN сенсоры — это устраняет необходимость в нескольких специализированных модулях, экономя пространство в шкафу и снижая затраты.
- Высокая устойчивость к помехам: galvanic isolation 2500 ВAC защищает сигналы от электромагнитных помех, что критично для цехов с мощным оборудованием (например, металлургические заводы), где риск искажения сигналов высок.
- Диагностика в реальном времени: Автоматическое обнаружение обрывов и коротких замыканий сокращает время поиска неисправностей — операторы видят проблему сразу по индикаторам или сигналу контроллера, а не тратят часы на проверку каждого кабеля.
- Быстрая интеграция: Поддержка Profinet и совместимость с ABB контроллерами позволяют подключить и настроить ABB DSDI110AV1 3BSE018295R1 за 30–40 минут, даже без глубоких знаний специфики модуля.
- Широкий температурный диапазон: Работа от -25 °C до +60 °C делает модуль подходящим для установки в холодных подстанциях (например, северные регионы) или нагретых цехах (например, линии термообработки металла).
Примеры применения в отраслях
- Автомобильная промышленность: В линии сборки двигателей ABB DSDI110AV1 3BSE018295R1 считывает сигналы от 12 датчиков положения роботов (PNP-тип) и 4 контакторных датчиков закрытия защитных щитов (сухий контакт). Данные передаются в контроллер ABB AC800M, который синхронизирует движения роботов и блокирует работу при открытом щите.
- Промышленность пищевых продуктов: В линии упаковки сыра ABB DSDI110AV1 3BSE018295R1 считывает сигналы от фотoelectric датчика наличия упаковки (NPN-тип), контактного датчика закрытия камеры упаковки (сухий контакт) и сигнал аварийного остановки (сухий контакт). При отсутствии упаковки или открытой камере модуль передает сигнал в контроллер, останавливая линию.
- Логистика (автоматизированные склады): В системе управления тележками ABB DSDI110AV1 3BSE018295R1 считывает сигналы от датчиков положения ящиков (PNP-тип) и датчиков приближения к стенам (NPN-тип). Данные позволяют контроллеру регулировать скорость тележек и предотвращать столкновения.
- Электроэнергетика: В распределительных подстанциях ABB DSDI110AV1 3BSE018295R1 считывает сигналы от контакторных датчиков положения выключателей (сухий контакт) и сигналы аварийного отключения (сухий контакт). Данные передаются в SCADA-систему, позволяя операторам отслеживать состояние оборудования удаленно.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение ABB DSDI110AV1 3BSE018295R1 с аналогичным цифровым входным модулем Siemens SM 321 (модель 6ES7321-1BL00-0AA0, 32 входа, 24 ВDC):
| Параметр | ABB DSDI110AV1 3BSE018295R1 | Siemens SM 321 6ES7321-1BL00-0AA0 |
|---|---|---|
| Количество входов | 16 | 32 |
| Типы сенсоров | Dry Contact, PNP, NPN | Dry Contact, PNP (NPN — опционально) |
| Изоляция каналов | 2500 ВAC | 500 ВAC |
| Время реакции | < 1 мс | < 3 мс |
| Диагностика | Обрыв, короткое замыкание, самодиагностика | Только обрыв (опционально) |
| Интерфейс | Profinet | Profinet, MPI |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C |
| Ширина на DIN-рейке | 2 модуля (36 мм) | 4 модуля (72 мм) |
Как видно из таблицы, ABB DSDI110AV1 3BSE018295R1 имеет преимущество в более высокой изоляции каналов (2500 ВAC против 500 ВAC), быстрой реакции (< 1 мс против < 3 мс) и полной диагностике (обрыв, короткое замыкание). Поддержка NPN-сенсоров в стандартном комплекте и более широкий температурный диапазон делают его более универсальным для суровых условий. Siemens SM 321 имеет больше входов, но уступает в надежности и функциональности для критически важных систем. Для проектов с требованиями к устойчивости и диагностике ABB DSDI110AV1 3BSE018295R1 — лучший выбор.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите количество и тип сенсоров: ABB DSDI110AV1 3BSE018295R1 подходит для систем с до 16 сенсорами (Dry Contact/PNP/NPN). Если нужно больше входов (до 32), используйте два модуля или выберите модель ABB DSDI120AV1 3BSE018296R1 с 32 входами.
- Проверьте требования к изоляции: Для цехов с высокими электромагнитными помехами (например, металлургия) ABB DSDI110AV1 3BSE018295R1 с изоляцией 2500 ВAC — идеальный выбор. Для сухих и спокойных условий (например, офисные серверные) можно использовать модули с меньшей изоляцией.
- Учтите совместимость с контроллером: Модуль оптимизирован для ABB контроллеров AC800M и CPU0002, но также работает с контроллерами других производителей (например, Siemens S7-1500) через Profinet — убедитесь, что контроллер поддерживает этот протокол.
Меры предосторожности
- При монтаже ABB DSDI110AV1 3BSE018295R1 отключите питание шкафа: Это предотвращает повреждение модуля при подключении кабелей к сенсорам или шине контроллера.
- Соблюдайте полярность подключения: Входы модуля имеют маркировку “+” и “-” для 24 ВDC — неправильная полярность может привести к сбою работы или повреждению входных цепей.
- Используйте экранированные кабели для сенсоров: Для снижения электромагнитных помех подключайте сенсоры к ABB DSDI110AV1 3BSE018295R1 через экранированные кабели (например, ABB 37911-4-0338125 с куперным щитком) — это гарантирует стабильность сигналов.
- Регулярно проверяйте диагностические данные: Каждый месяц проверяйте через ПО контроллера состояние входов ABB DSDI110AV1 3BSE018295R1 — своевременное обнаружение обрывов или коротких замыканий предотвращает остановку процесса.
- Не эксплуатируйте модуль за пределами технических характеристик: Не используйте ABB DSDI110AV1 3BSE018295R1 при температуре > +60 °C или < -25 °C, а также с напряжением > 26,4 ВDC — это вызовет выход модуля из строя и потерю данных.
