Описание
Общая информация о продукте

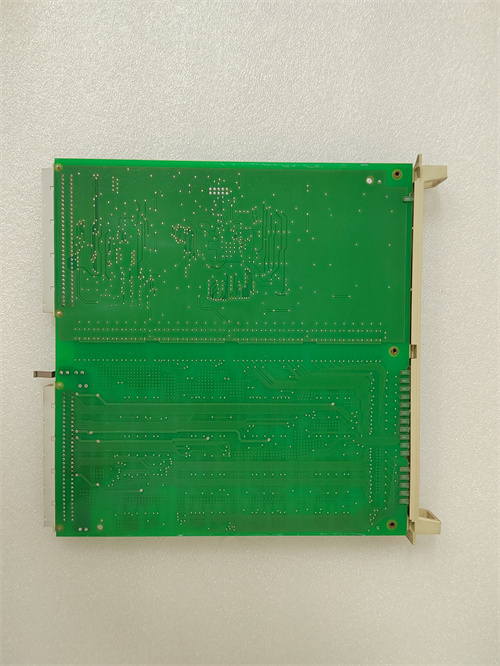

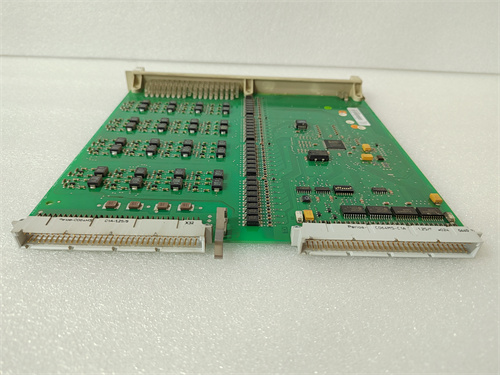

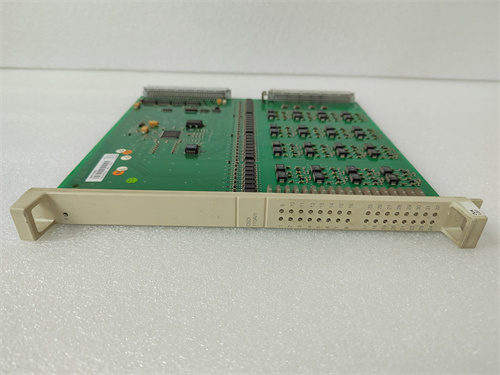

Первым делом познакомимся с устройством ABB DSDI110AV1 3BSE018295R1 — это промышленный модуль цифровых входов (DI) для систем автоматизации ABB (контроллеры AC800M, DCS 800xA), предназначенный для подключения и обработки дискретных сигналов от внешнего оборудования: кнопок операторского панели, датчиков положения, предохранительных переключателей, сигнальных ламп и других устройств с цифровым выходом. Он выступает как интерфейс между контроллером и сенсорами, обеспечивая быструю и надежную передачу сигналов в реальном времени, что критически важно для синхронизации производственных процессов в энергетике, нефтегазе, химической промышленности и машиностроении. Ссылка на продукт ABB DSDI110AV1 3BSE018295R1 позволяет получить детальную техническую документацию, включая схемы подключения к сенсорам, таблицы параметров сигналов и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB DSDI110AV1 3BSE018295R1 отличается высокой помехоустойчивостью и компактностью — его конструкция с изолированными каналами и защитой от электромагнитных помех (ЭМП) гарантирует стабильную работу в суровых промышленных условиях, снижая время простоя линий и затраты на обслуживание.
Технические параметры продукта
ABB DSDI110AV1 3BSE018295R1 имеет технические характеристики, адаптированные для обработки цифровых входов в промышленных условиях:
- Тип устройства: Модуль цифровых входов (DI) для систем автоматизации ABB AC800M/DCS 800xA;
- Количество и тип каналов:
- Количество каналов DI: 16 независимых каналов (однонаправленные, тип «существующий ток» — sinking, поддерживает сигналы «нормально разомкнутый» (NO) и «нормально замкнутый» (NC));
- Тип сигнала: Дискретный сигнал (2 положения: «включено»/«выключено»), поддерживаемое напряжение питания сенсоров — 24 В DC (стандарт для низковольтных систем);
- Параметры сигнальной обработки:
- Время реакции каналов: <1 мс (для критически важных сигналов, например, аварийного остановки) — гарантирует мгновенную передачу команды контроллеру;
- Уровни напряжения сигнала:
- Уровень «логического 0» (выключено): ≤5 В DC;
- Уровень «логического 1» (включено): ≥15 В DC;
- Максимальный ток потребления на канал: 10 мА (при напряжении 24 В DC) — безопасная эксплуатация сенсоров с низким током;
- Защита и помехоустойчивость:
- Изоляция каналов: Электрическая изоляция каждого канала от контроллера и между каналами (2500 В AC на 1 минуту) — предотвращение перекрестных помех от силовых цепей;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 2) — устойчивость к импульсным помехам (4 кВ, длительность 50 нс) и электростатическому разряду (15 кВ, контактный разряд);
- Защита от короткого замыкания: Автоматическое ограничение тока на каждом канале (≤20 мА) — предотвращение повреждения модуля при замыкании кабеля;
- Электрические и эксплуатационные параметры:
- Номинальное напряжение питания модуля: 24 В DC (из шкафа контроллера ABB), потребление — 100 мА максимально (без учета нагрузки от сенсоров);
- Уровень защиты корпуса: IP20 (для установки в закрытые распределительные щиты или шкафы управления);
- Рабочий диапазон температур: -20 °C до +60 °C;
- Устойчивость к вибрациям: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий) с металлическими креплениями для монтажа в DIN-рейку;
- Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (глубина) — компактный дизайн для плотного размещения в щитах;
- Индикаторы: LED-индикаторы для каждого канала (зеленый — сигнал «включено», отсутствие света — сигнал «выключено» или неисправность канала);
- Поддерживаемое ПО и совместимость:
- Поддерживаемое ПО: ABB Control Builder M — для конфигурации каналов (настройка типа сигнала NO/NC, фильтрации помех), тестирования и диагностики;
- Совместимость: Полная совместимость с контроллерами ABB AC800M (все модели), DCS 800xA, а также с сенсорами сторонних производителей (Siemens, Schneider Electric) с цифровым выходом 24 В DC.
Преимущества и особенности
ABB DSDI110AV1 3BSE018295R1 выделяется среди модулей цифровых входов благодаря ряду уникальных преимуществ:
- Высокая помехоустойчивость и защита каналов: Изоляция каналов 2500 В AC и защита от ЭМП по уровню 2 делают ABB DSDI110AV1 3BSE018295R1 устойчивым к сильным электромагнитным полям — например, в нефтепромысловых условиях или металлургических цехах, где стандартные модули часто теряют сигналы из-за помех от электродвигателей или сварочного оборудования. Это гарантирует точную передачу даже критических сигналов (например, аварийного остановки);
- Быстрая реакция и высокая плотность каналов: Время реакции <1 мс позволяет ABB DSDI110AV1 3BSE018295R1 обрабатывать сигналы от высокоскоростных линий (например, конвейеры с частотой передачи объектов до 100 в минуту). При этом 16 каналов в компактном корпусе (120×100×35 мм) увеличивают плотность размещения в щитах, экономя пространство для других модулей;
- Легкая конфигурация и диагностика: Через ABB Control Builder M операторы могут быстро настроить каждый канал ABB DSDI110AV1 3BSE018295R1 (выбрать тип сигнала NO/NC, включить фильтрацию помех) и диагностировать неисправности (например, разрыв кабеля, неисправность сенсора) через LED-индикаторы или онлайн-мониторинг. Это сокращает время поиска проблем до нескольких минут;
- Универсальность и безопасность: Поддержка сенсоров с напряжением 24 В DC и типом сигнала NO/NC делает ABB DSDI110AV1 3BSE018295R1 универсальным для большинства промышленных устройств. Автоматическое ограничение тока на каналах предотвращает повреждение модуля при неправильном подключении, повышая безопасность эксплуатации.
Примеры применения в отраслях
ABB DSDI110AV1 3BSE018295R1 широко используется для обработки цифровых сигналов в различных критических отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB DSDI110AV1 3BSE018295R1 подключил 12 предохранительных переключателей (сигналы о состоянии котлов) и 4 кнопки аварийного остановки к контроллеру ABB AC800M. Быстрая реакция модуля (<1 мс) обеспечила мгновенное передачу сигнала о нештатном режиме, предотвращая перегрев котлов и аварийные остановки;
- Нефтегаз: Промысловая площадка «Газпром» — ABB DSDI110AV1 3BSE018295R1 обрабатывал сигналы от 16 датчиков положения клапанов (открыто/закрыто) в трубопроводах газа. Защита от ЭМП гарантировала стабильную работу даже при сильных помехах от насосов, а изоляция каналов предотвратила перекрестные сигналы, улучшая контроль над процессом перекачки газа;
- Химическая промышленность: Завод «Краснодархимпром» — ABB DSDI110AV1 3BSE018295R1 подключил 10 датчиков уровня химикатов в резервуарах (сигналы «уровень нормальный»/«уровень критический») и 6 кнопок операторского панели к DCS 800xA. Легкая диагностика через LED-индикаторы позволяла быстро выявить неисправность одного датчика, избежав перелива химикатов и экологического риска.
Сравнение с конкурентами
Для оценки преимуществ ABB DSDI110AV1 3BSE018295R1 сравним его с аналогичным модулем цифровых входов — Siemens S7-1500 SM 1231 (6ES7231-4HD32-0XB0):
| Параметр | ABB DSDI110AV1 3BSE018295R1 | Siemens S7-1500 SM 1231 |
|---|---|---|
| Количество каналов DI | 16 | 16 |
| Время реакции | <1 мс | <2 мс |
| Изоляция каналов | 2500 В AC (каждой канал) | 500 В AC (групповая) |
| Защита от ЭМП | EN 61000-6-2 (уровень 2) | EN 61000-6-2 (уровень 1) |
| Максимальный ток на канал | ≤20 мА (защита от короткого замыкания) | ≤10 мА (без явной защиты) |
| Совместимость с ABB оборудованием | Полная (AC800M, DCS 800xA) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB DSDI110AV1 3BSE018295R1 имеет преимущество в быстрой реакции, более высокой изоляции каналов, усиленной защите от ЭМП и явной защитой от короткого замыкания. Для систем на оборудовании ABB он является предпочтительным выбором, так как полностью интегрируется с контроллерами без адаптеров, что снижает риск несовместимости и потери сигналов.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB DSDI110AV1 3BSE018295R1 учитывайте:
- Количество сенсоров: Для систем с <16 цифровыми сенсорами модуль идеально подходит — для больших линий (с >16 сенсорами) используйте несколько ABB DSDI110AV1 3BSE018295R1 (контроллер ABB поддерживает до 32 модуля DI);
- Уровень помех: Для цехов с сильными ЭМП (электродвигатели, сварка) или силовыми цепями модуль с изоляцией 2500 В AC и защитой ЭМП уровень 2 — единственный подходящий выбор;
- Тип сигнала сенсоров: Убедитесь, что ваши сенсоры поддерживают напряжение 24 В DC и тип сигнала NO/NC — ABB DSDI110AV1 3BSE018295R1 легко настраивается под оба типа через ПО.
-
Предостережения:
- При подключении сенсоров соблюдайте полярность напряжения (24 В DC) — обратная полярность может повредить канал модуля;
- Используйте только экранированные кабели для подключения к сенсорам (особенно в условиях сильных ЭМП) — это снизит искажения сигналов;
- Регулярно проверяйте состояние LED-индикаторов (не реже 1 раза в неделю) — отсутствие света на канале может указывать на разрыв кабеля или неисправность сенсора;
- Не превышайте максимальный ток на канал (20 мА) — для сенсоров с током >10 мА используйте дополнительные реле для снижения нагрузки.
