Описание

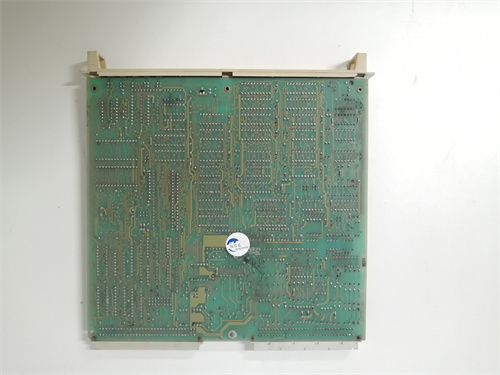

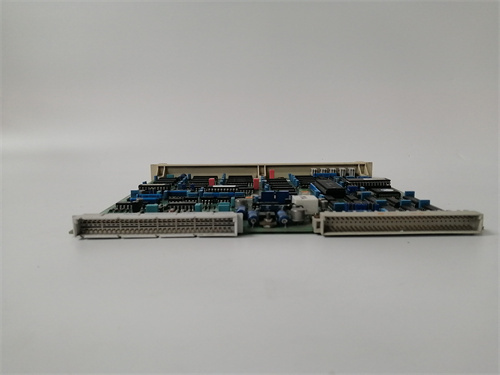

ABB DSDP140A (ссылка на продукт: [вставьте ссылку]) — это промышленный цифровой входной модуль для систем автоматизации ABB Advant OCS, предназначенный для сбора дискретных сигналов от датчиков (датчики положения, концевики, кнопки оператора) и передачи их в контроллеры ABB для обработки. ABB DSDP140A относится к серии компонентов ABB Industrial I/O Modules, специализирующейся на высокой надежности сигнальной передачи, устойчивости к промышленным помехам и соответствию стандартам IEC 61131-3, IEC 61000-6-2. Он идеально подходит для применения в автомобильных заводах (контроль положения конвейеров), пищевых промышленностях (мониторинг открытия клапанов в линиях розлива) и нефтегазовых комплексах (детекция состояния шлюзовых valves), где требуется точное и быстрое считывание дискретных состояний («включено/выключено»).
Описание продукта
ABB DSDP140A представляет собой модуль с 16 дискретными цифровыми входами, поддерживающими напряжение питания 24 В DC (полярность-независимые входы) — это означает, что подключение датчиков не требует соблюдения полярности проводов, упрощая монтаж и снижая риск ошибок. Основная функция устройства — считывать состояние каждого входа (например, сигнал от концевика «конвейер в положении» — высокий уровень 24 В DC, «конвейер не в положении» — низкий уровень 0 В DC), преобразовать дискретные сигналы в цифровой формат и передавать данные в контроллер ABB (например, AC 800M) через внутреннюю шину Advant OCS.
Благодаря быстрой скорости считывания (время реакции ≤1 мс) ABB DSDP140A гарантирует реальное отслеживание состояний датчиков — например, в автомобильном заводе при контроле положения робота на конвейере (где задержка >1 мс может привести к столкновению) модуль моментально передаёт сигнал «робот в опасной зоне» в контроллер, который останавливает конвейер. Дополнительным преимуществом является встроенная фильтрация помех (настраиваемый фильтр 0.1–10 мс): ABB DSDP140A подавляет электромагнитные помехи от мощных электродвигателей или трансформаторов, предотвращая ложные срабатывания — например, в металлургическом цехе помехи от раскатных станций не искажают сигналы от концевиков, так как фильтр на 5 мс стабилизует входные данные.
Например, в пищевой линии розлива воды ABB DSDP140A управляет считыванием сигналов от 12 концевиков (контроль открытия клапанов розлива) и 4 кнопок оператора («старт/стоп линии»):
- Когда оператор нажимает кнопку «старт», вход №15 ABB DSDP140A считывает сигнал 24 В DC и передаёт команду «начать розлив» в контроллер AC 800M.
- Контроллер отправляет команду на открытие клапанов, и концевики на клапанах отправляют сигналы «клапан открыт» на входы №1–12 ABB DSDP140A.
- Модуль ABB DSDP140A подтверждает всем 12 входам высокий уровень, и контроллер запускает насос розлива. Если концевик клапана №5 не отправляет сигнал «открыт» (вход №5 — 0 В DC), ABB DSDP140A информирует контроллер о неисправности, и розлив останавливается, предотвращая брак продукции.
Основной достоинством ABB DSDP140A является совместимость с широким спектром датчиков ABB и сторонних производителей:
- Поддерживаются все типы дискретных датчиков на 24 В DC: концевики (индуктивные, оптические), кнопки, релейные контакты, датчики положения.
- Интеграция с шасси ABB Advant OCS: ABB DSDP140A легко встраивается в шасси с интерфейсным модулем ABB TU804-1, автоматически распознаётся контроллером AC 800M через ПО ABB Control Builder M, без необходимости ручной конфигурации.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Дискретный цифровой входной модуль |
| Маркировка | DSDP140A |
| Количество входов | 16 дискретных цифровых входов |
| Параметры входов | – Напряжение: 24 В DC ±10%
– Полярность: Независимая – Уровень сигнала: Высокий (18–30 В DC), Низкий (0–5 В DC) – Ток потребления на вход: ≤10 мА |
| Скорость работы | – Время реакции: ≤1 мс
– Частота считывания: 1000 раз/секунду |
| Фильтрация помех | Настраиваемый фильтр: 0.1–10 мс |
| Интерфейс с контроллером | Внутренняя шина ABB Advant OCS |
| Питание | 24 В DC ±10% (потребляемый ток: ≤60 мА без нагрузки) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -10…+60 °C (работа); -25…+70 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм (в составе шасси ABB Advant OCS) |
| Размеры (Ш×В×Г) | 45 × 100 × 125 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, AC 700F
– Шасси интерфейсы: ABB TU804-1 – Датчики: Концевики ABB IM18-08NNS-ZW1, кнопки ABB CP1E, релейные контакты – Программное обеспечение: ABB Control Builder M |
| Срок службы | ≥10 лет |
| Сертификации | IEC 61131-3, CE, UL |
Преимущества и особенности
- Большое количество входов: 16 входов позволяют подключить множество датчиков к одному модулю ABB DSDP140A, снижая количество требуемых модулей и экономя место в шкафу управления.
- Полярность-независимые входы: Упрощают монтаж — специалисты не нужно контролировать полярность проводов при подключении датчиков, сокращая время установки и ошибки.
- Быстрая реакция: Время реакции ≤1 мс гарантирует реальное отслеживание состояний, критично для систем с высокими требованиями к оперативности (автоматика, аварийные системы).
- Настраиваемая фильтрация помех: Подавление электромагнитных помех предотвращает ложные срабатывания, увеличивая надежность в промышленных условиях с высоким уровнем помех.
- Плаг-анд-плей интеграция: Автоматическое распознавание контроллером AC 800M упрощает настройку, даже для специалистов с базовыми знаниями в области ABB систем.
Примеры применения в отраслях
-
Автомобильная промышленность — Контроль конвейеров:
ABB DSDP140A считывает сигналы от 10 индуктивных концевиков (контроль положения кузовов на конвейере) и 6 кнопок оператора. При смещении кузова (концевик №7 не считывает сигнал — 0 В DC) ABB DSDP140A мгновенно передаёт данные в контроллер AC 800M, который останавливает конвейер за 0.5 секунды, предотвращая повреждение кузова и оборудования.
-
Пищевая промышленность — Линии розлива:
ABB DSDP140A монтируется в линии розлива сока и считывает состояние 12 клапанов розлива (концевики «клапан открыт/закрыт»). При запуске розлива контроллер проверяет все 12 входов ABB DSDP140A: если вход №3 (клапан №3) показывает «закрыт» (0 В DC), контроллер останавливает розлив и сигнализирует об ошибке, избегая перелива сока и брака.
-
Нефтегазовая сфера — Детекция шлюзовых valves:
ABB DSDP140A контролирует состояние 8 шлюзовых valves (датчики положения «открыт/закрыт») в трубопроводе. При получении команды «закрыть valve №5» от SCADA System 800xA контроллер ожидает сигнал «valve закрыт» на вход №5 ABB DSDP140A. Если через 10 секунд сигнал не поступает, контроллер отправляет аварийный запрос на проверку, предотвращая утечку нефти.
Сравнение с конкурентами
| Параметр сравнения | ABB DSDP140A | Siemens SIMATIC ET 200SP (DI 16x24VDC) | Schneider Electric Modicon TM3 DI 16 |
|---|---|---|---|
| Количество входов | 16 | 16 | 16 |
| Полярность входов | Независимая | Зависимая | Зависимая |
| Время реакции | ≤1 мс | ≤2 мс | ≤1.5 мс |
| Фильтрация помех | Настраиваемая (0.1–10 мс) | Фиксированная (3 мс) | Настраиваемая (0.5–10 мс) |
| Совместимость с системами | ABB Advant OCS | Siemens Totally Integrated Automation | Schneider MachineStruxure |
| Преимущество | Полярность-независимые входы + быстрая реакция | Siemens инфраструктура | Низкая стоимость + гибкая фильтрация |
ABB DSDP140A выделяется полярность-независимыми входами (упрощают монтаж) и быстрой реакцией (≤1 мс), что делает его предпочтительным для проектов с сложным монтажом и высокими требованиями к оперативности. В отличие от Siemens ET 200SP, он не требует соблюдения полярности проводов, а по сравнению с Schneider TM3 DI 16 имеет более быструю реакцию, критичную для аварийных систем.
Рекомендации по выбору
ABB DSDP140A рекомендуется для:
- Проекты с сложным монтажом: Автомобильные заводы, пищевые линии — где полярность-независимые входы снижают риск ошибок при подключении множества датчиков.
- Системы с высокими требованиями к скорости: Аварийные остановки, контроллеры конвейеров — время реакции ≤1 мс гарантирует моментальное реагирование на изменение состояний.
- Инфраструктура ABB Advant OCS: Заводы с контроллерами AC 800M, шасси TU804-1 или модулями выходов ABB TK457V050 — интеграция без дополнительных адаптеров, минимизируя затраты.
- Промышленные условия с помехами: Металлургические цеха, нефтегазовые комплексы — настраиваемая фильтрация помех предотвращает ложные срабатывания.
Если используется Siemens инфраструктура (S7-1500 + ET 200SP) — рассмотрите SIMATIC ET 200SP (DI 16x24VDC). Для бюджетных проектов с нестрогими требованиями к скорости — Schneider TM3 DI 16. При эксплуатации ABB DSDP140A регулярно проверяйте соединения с датчиками (особенно в условиях вибраций), настройте фильтр помех под конкретные условия (например, 5 мс для цехов с мощными двигателями) и не превышайте максимальное напряжение на входах (30 В DC) — это поддерживает стабильность работы модуля.
